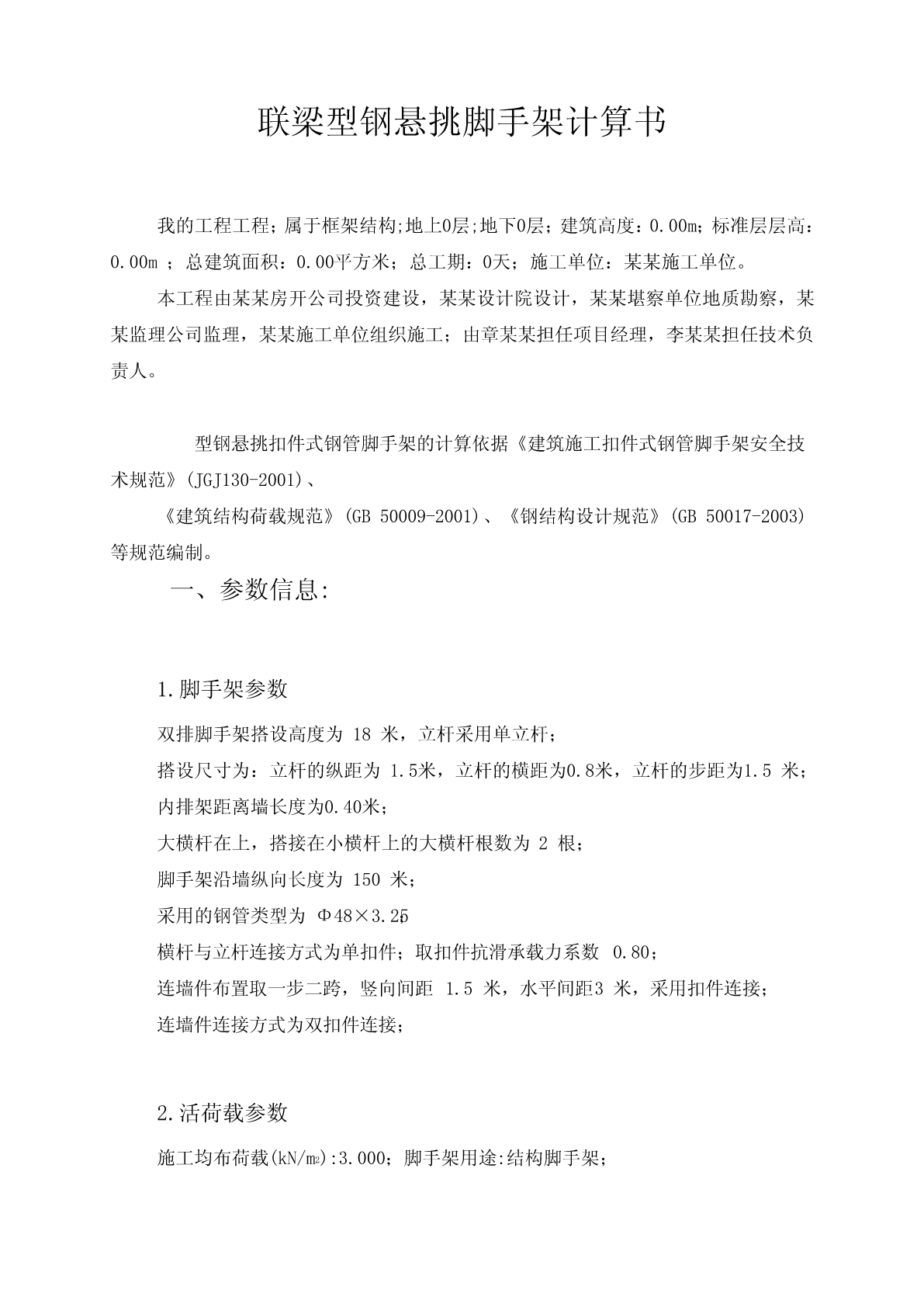

联梁型钢悬挑脚手架计算书我的工程工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m；总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。一、参数信息:1.脚手架参数双排脚手架搭设高度为18米，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5米，立杆的横距为0.8米，立杆的步距为1.5米；内排架距离墙长度为0.40米；大横杆在上，搭接在小横杆上的大横杆根数为2根；脚手架沿墙纵向长度为150米；采用的钢管类型为Φ48×3.25；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数0.80；连墙件布置取一步二跨，竖向间距1.5米，水平间距3米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2层；3.风荷载参数本工程地处吉林省吉林市，查荷载规范基本风压为0.500，风荷载高度变化系数μz为1.540，风荷载体型系数μ为0.645；s计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1394；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:2层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号槽钢，其中建筑物外悬挑段长度1.3米，建筑物内锚固段长度2.6米。悬挑水平钢梁上面的联梁采用10号槽钢槽口水平。与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；主梁间距相当于立杆间距的倍数:2倍；6.拉绳与支杆参数支撑数量为:1；钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.2m。二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P=0.036kN/m；1脚手板的自重标准值:P=0.3×0.8/(2+1)=0.08kN/m；2活荷载标准值:Q=3×0.8/(2+1)=0.8kN/m；静荷载的设计值:q=1.2×0.036+1.2×0.08=0.139kN/m；1活荷载的设计值:q=1.4×0.8=1.12kN/m；2图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下:跨中最大弯距为M=0.08×0.139×1.52+0.10×1.12×1.52=0.277kN.m；1max支座最大弯距计算公式如下:支座最大弯距为M=-0.10×0.139×1.52-0.117×1.12×1.52=-0.326kN.m；2max选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.277×106,0.326×106)/4790=68.058N/mm2；大横杆的最大弯曲应力为σ=68.058N/mm2小于大横杆的抗压强度设计值[f]=205N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：其中：静荷载标准值:q=P+P=0.036+0.08=0.116kN/m；112活荷载标准值:q=Q=0.8kN/m；2最大挠度计算值为：V=0.677×0.116×15004/(100×2.06×105×115000)+0.990×0.8×15004/(100×2.06×105×115000)=1.86mm；大横杆的最大挠度1.86mm小于大横杆的最大容许挠度1500/150m
