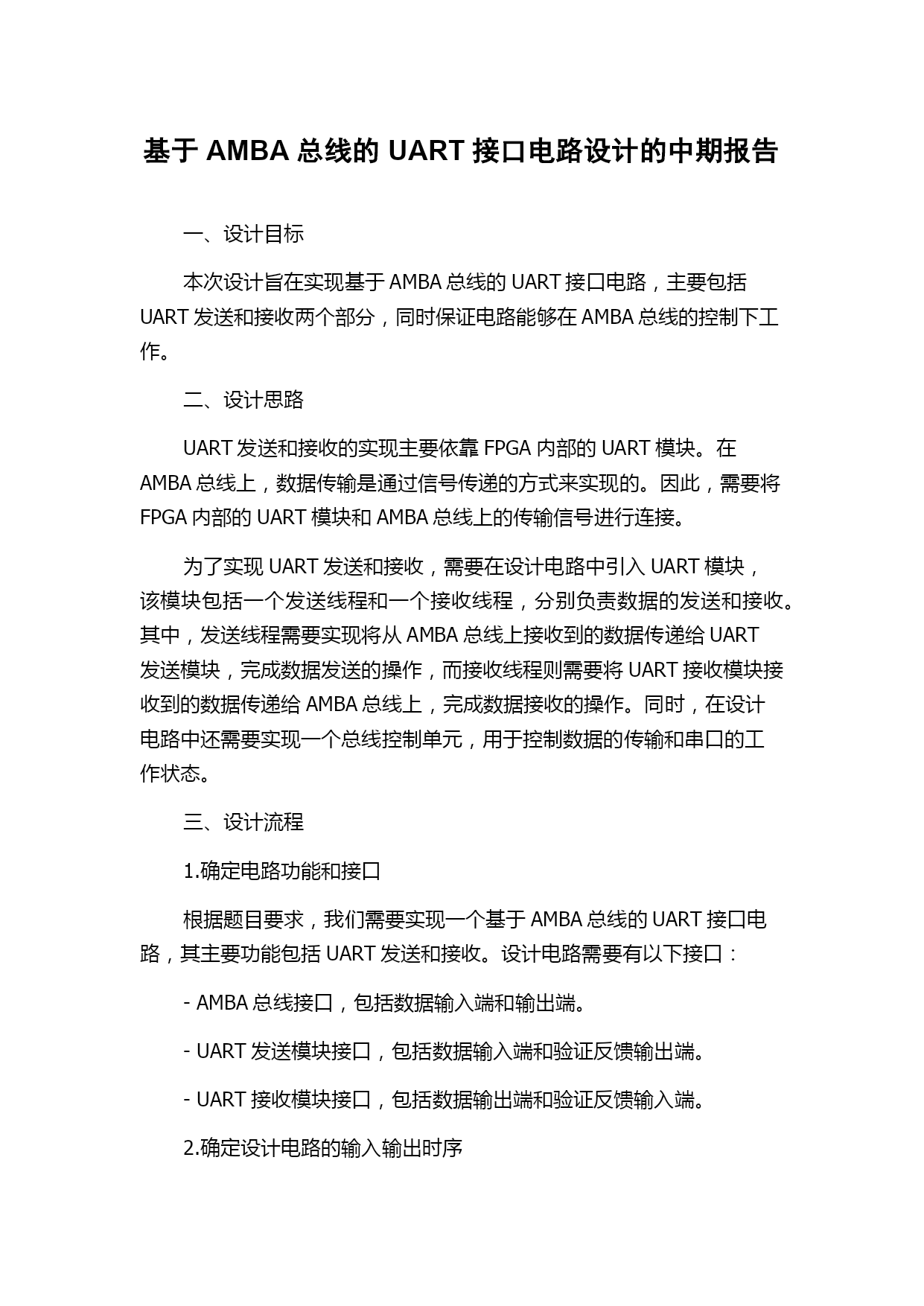

基于AMBA总线的UART接口电路设计的中期报告一、设计目标本次设计旨在实现基于AMBA总线的UART接口电路，主要包括UART发送和接收两个部分，同时保证电路能够在AMBA总线的控制下工作。二、设计思路UART发送和接收的实现主要依靠FPGA内部的UART模块。在AMBA总线上，数据传输是通过信号传递的方式来实现的。因此，需要将FPGA内部的UART模块和AMBA总线上的传输信号进行连接。为了实现UART发送和接收，需要在设计电路中引入UART模块，该模块包括一个发送线程和一个接收线程，分别负责数据的发送和接收。其中，发送线程需要实现将从AMBA总线上接收到的数据传递给UART发送模块，完成数据发送的操作，而接收线程则需要将UART接收模块接收到的数据传递给AMBA总线上，完成数据接收的操作。同时，在设计电路中还需要实现一个总线控制单元，用于控制数据的传输和串口的工作状态。三、设计流程1.确定电路功能和接口根据题目要求，我们需要实现一个基于AMBA总线的UART接口电路，其主要功能包括UART发送和接收。设计电路需要有以下接口：-AMBA总线接口，包括数据输入端和输出端。-UART发送模块接口，包括数据输入端和验证反馈输出端。-UART接收模块接口，包括数据输出端和验证反馈输入端。2.确定设计电路的输入输出时序在设计电路之前，需要先确定设计电路的输入输出时序，包括数据输入和输出的数据宽度和时钟频率等参数。3.模块的设计根据输入输出时序，设计电路所需模块。主要包括UART发送模块、UART接收模块和总线控制单元。4.模块的功能验证完成每一个电路模块的设计后，需要对该模块进行验证，保证模块的功能正常。5.电路的综合布局和优化将各个模块的设计进行综合，实现电路功能。完成综合后，根据综合结果对布局进行优化，提高电路的效率和可靠性。6.电路仿真和验证完成电路设计后，需要进行电路仿真验证，确保电路设计的正确性和稳定性。四、设计重点电路设计过程中的重点包括：1.总线控制单元的设计总线控制单元主要负责控制数据传输的时序和状态控制，包括通信的开始和停止，错误的处理和规避等。因此，在设计总线控制单元时，需要考虑这些因素，并根据需要增加额外的状态和控制信号，以保证总线控制单元的正确性和稳定性。2.UART模块的接口设计UART模块需要实现与AMBA总线的接口。因此，在设计UART模块接口时，需要考虑接口的时序和数据宽度，并根据需要增加和修改接口信号。3.时序约束的设定在设计中，需要针对传输信号的时序和时钟频率进行约束，以确保电路的稳定性和正确性。因此，在设计电路时，需要对时序约束进行设定，并对电路进行时序分析，以保证时序约束的满足。五、总结本次设计旨在实现基于AMBA总线的UART接口电路，主要包括UART发送和接收两个部分，并保证电路能够在AMBA总线的控制下工作。设计重点包括总线控制单元的设计、UART模块的接口设计和时序约束的设定。在电路设计中，需要严格遵守时序约束，对设计电路进行时序分析，以确保电路的稳定性和正确性。
