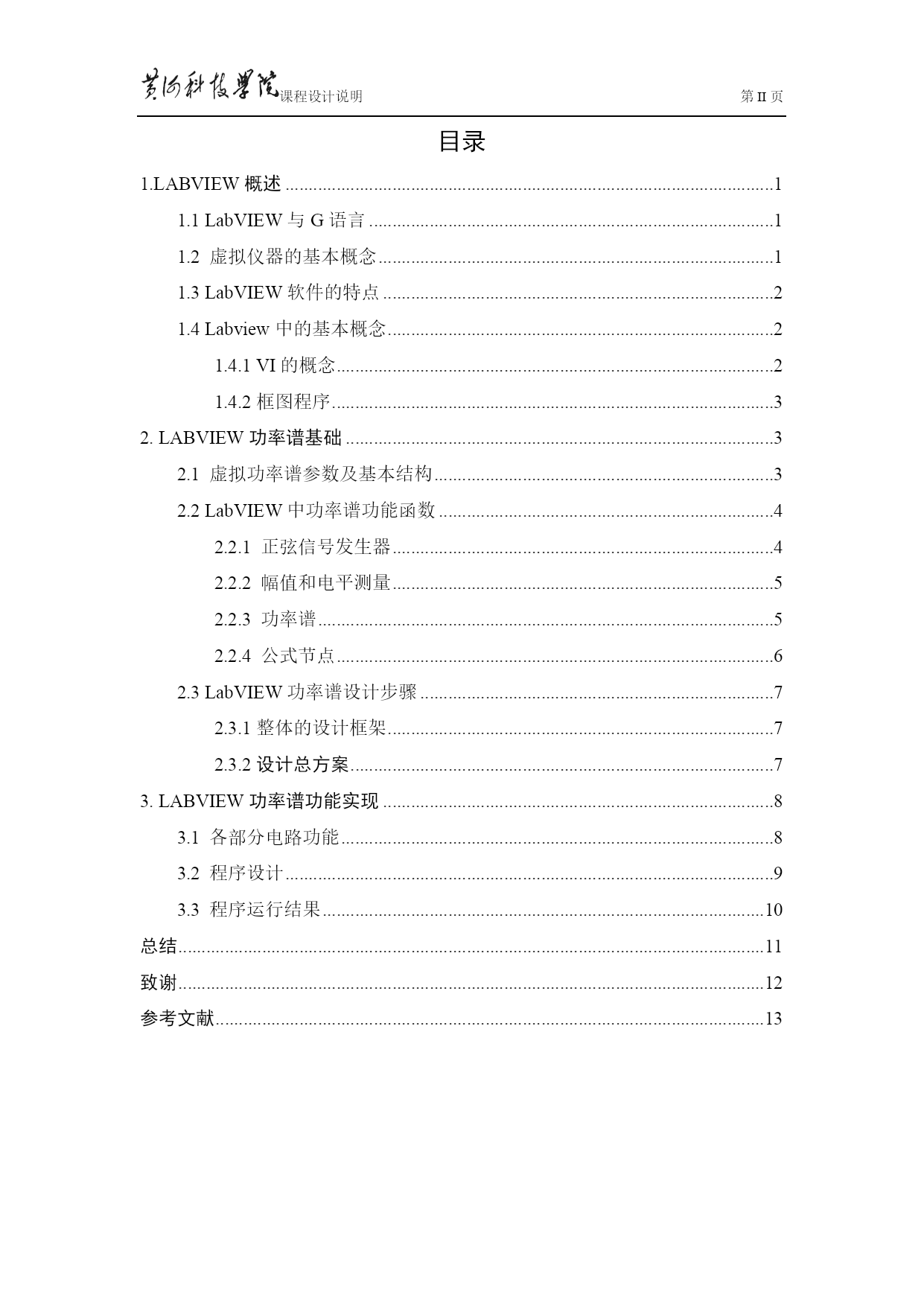

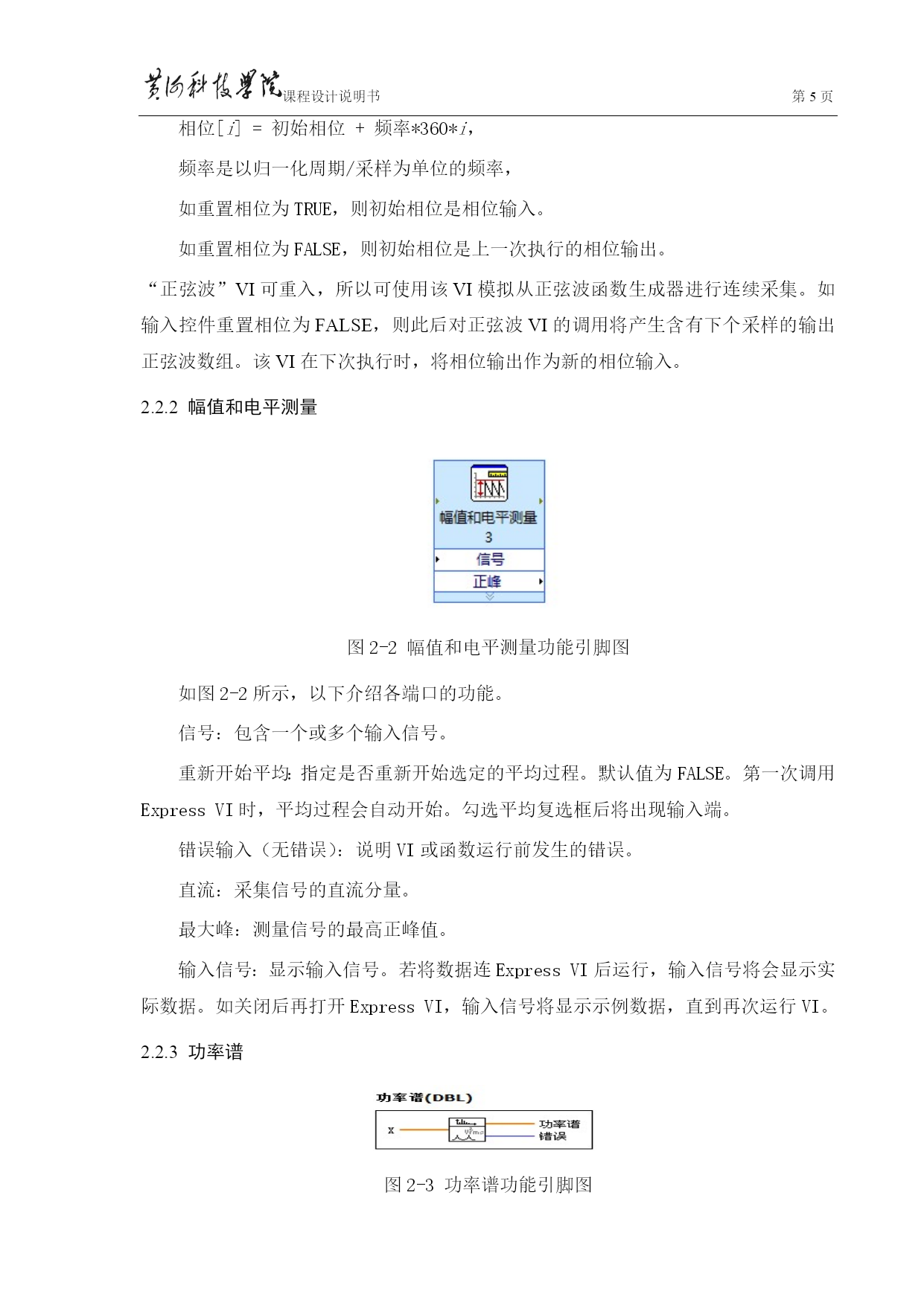

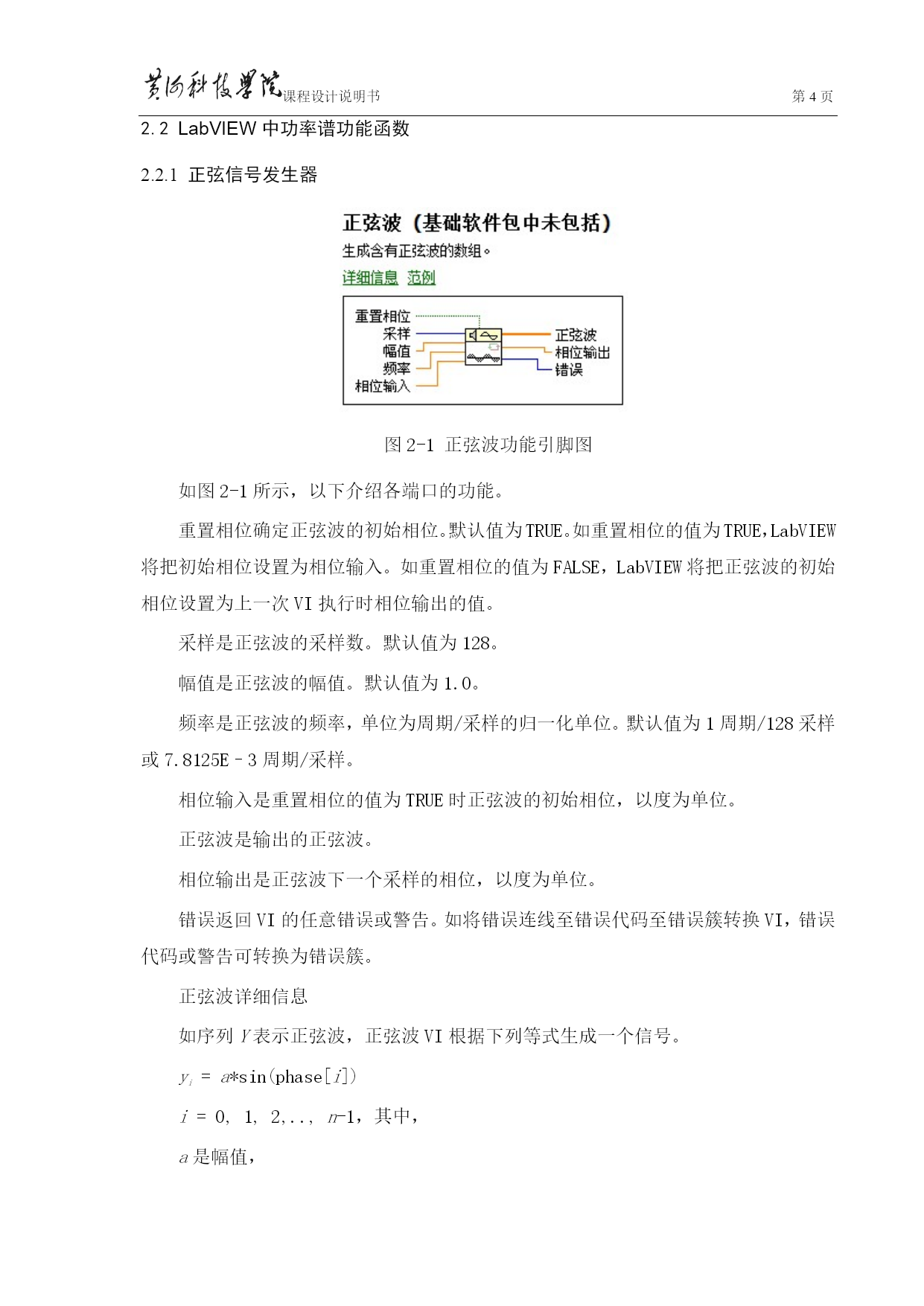

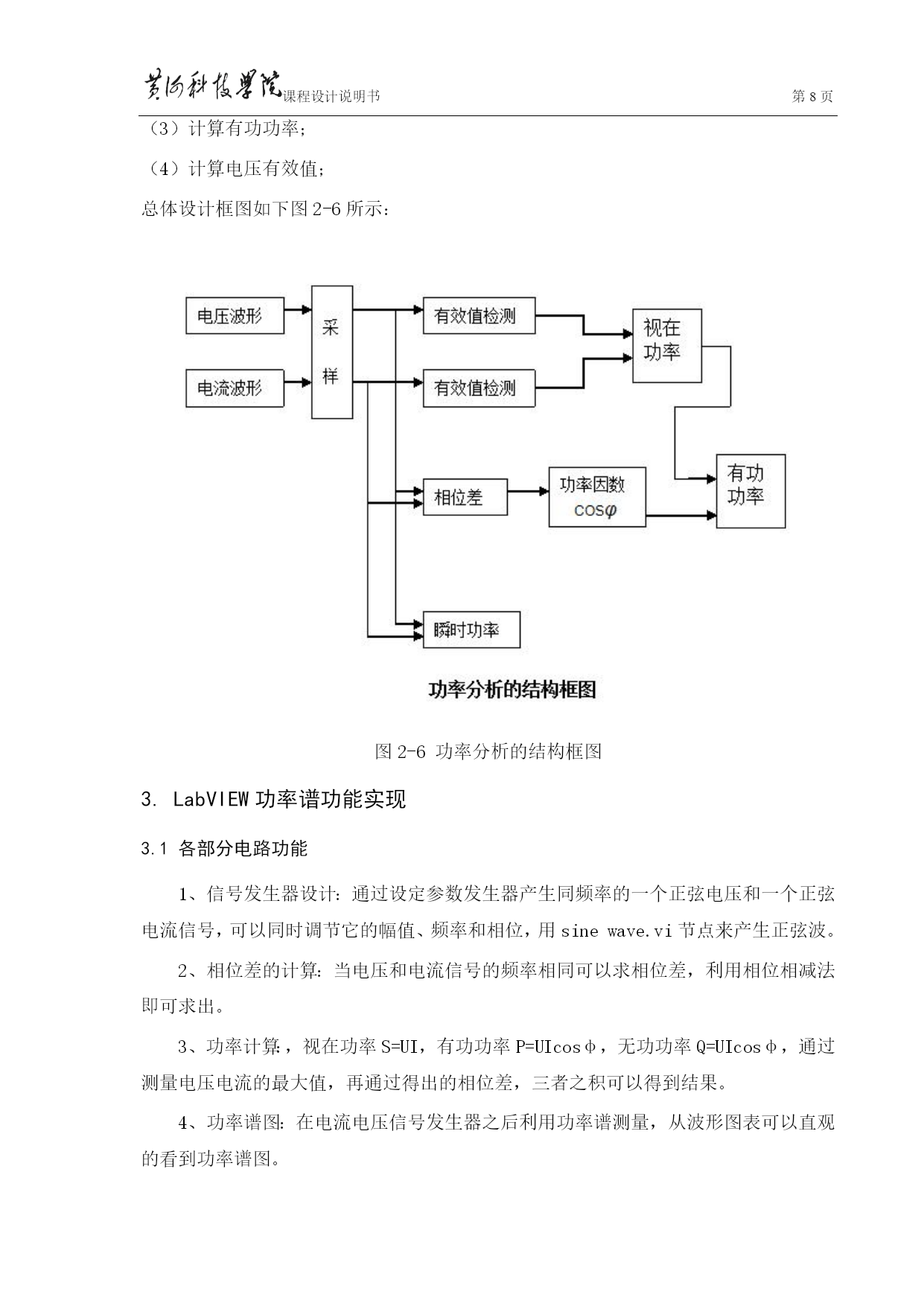

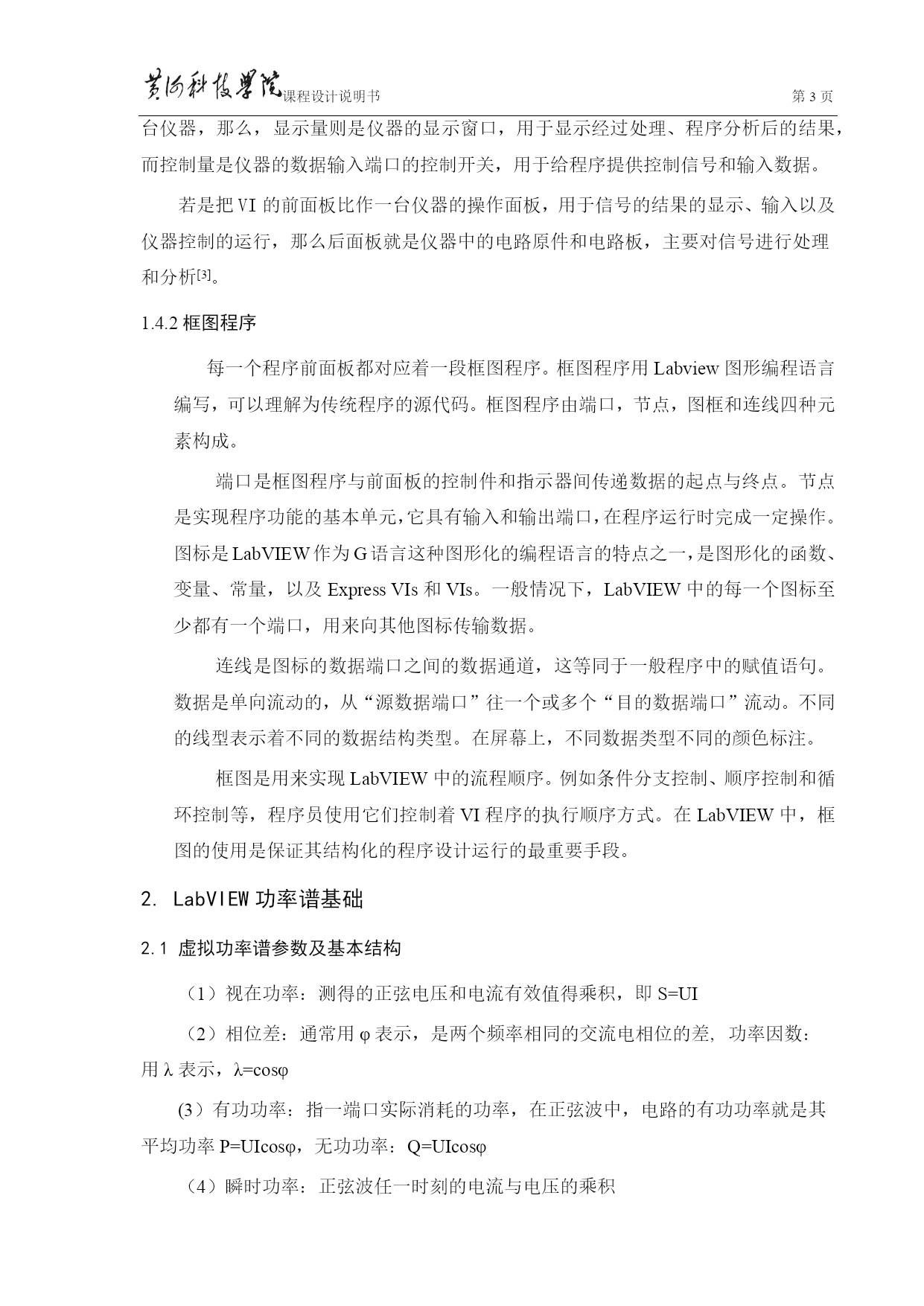

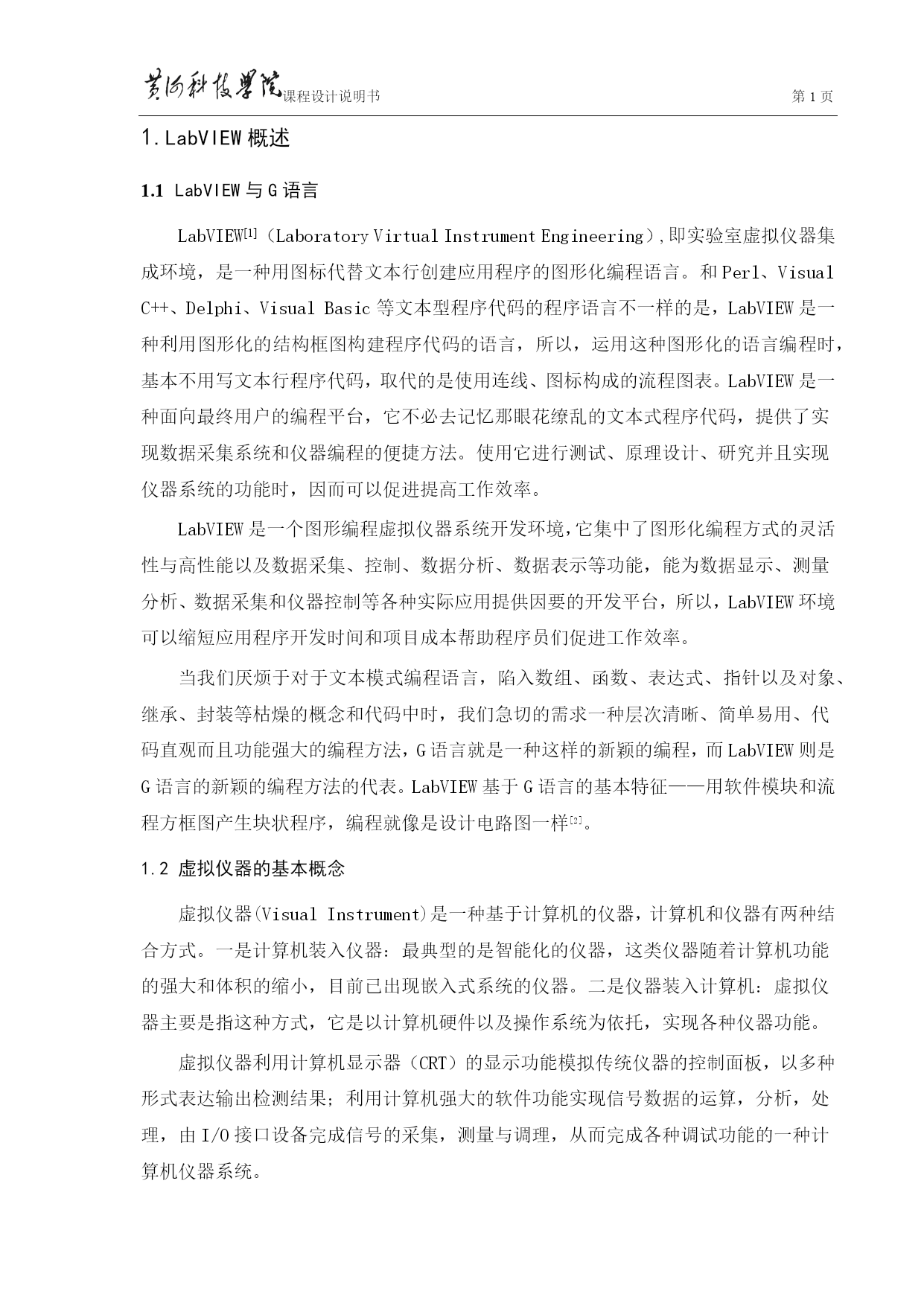

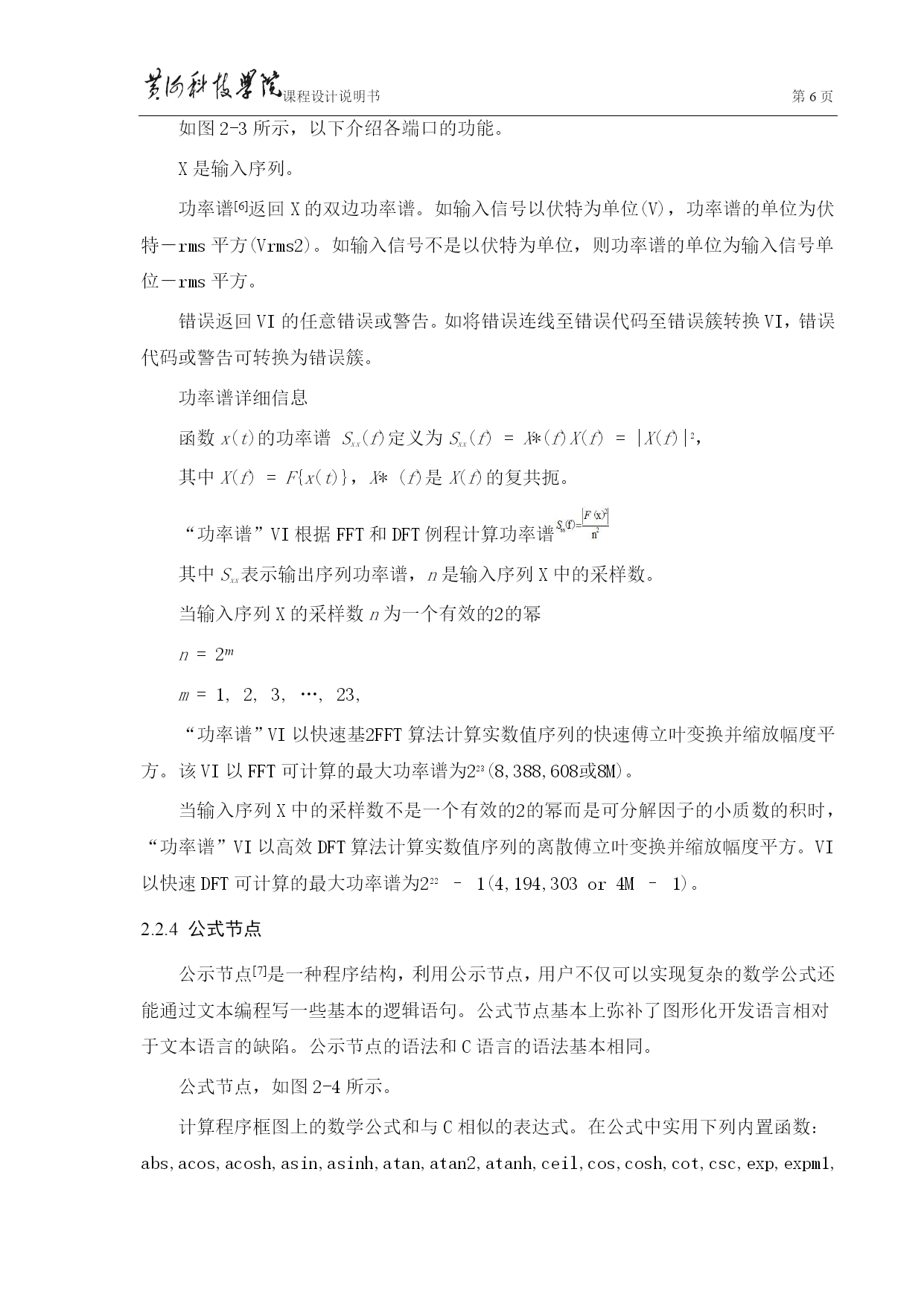

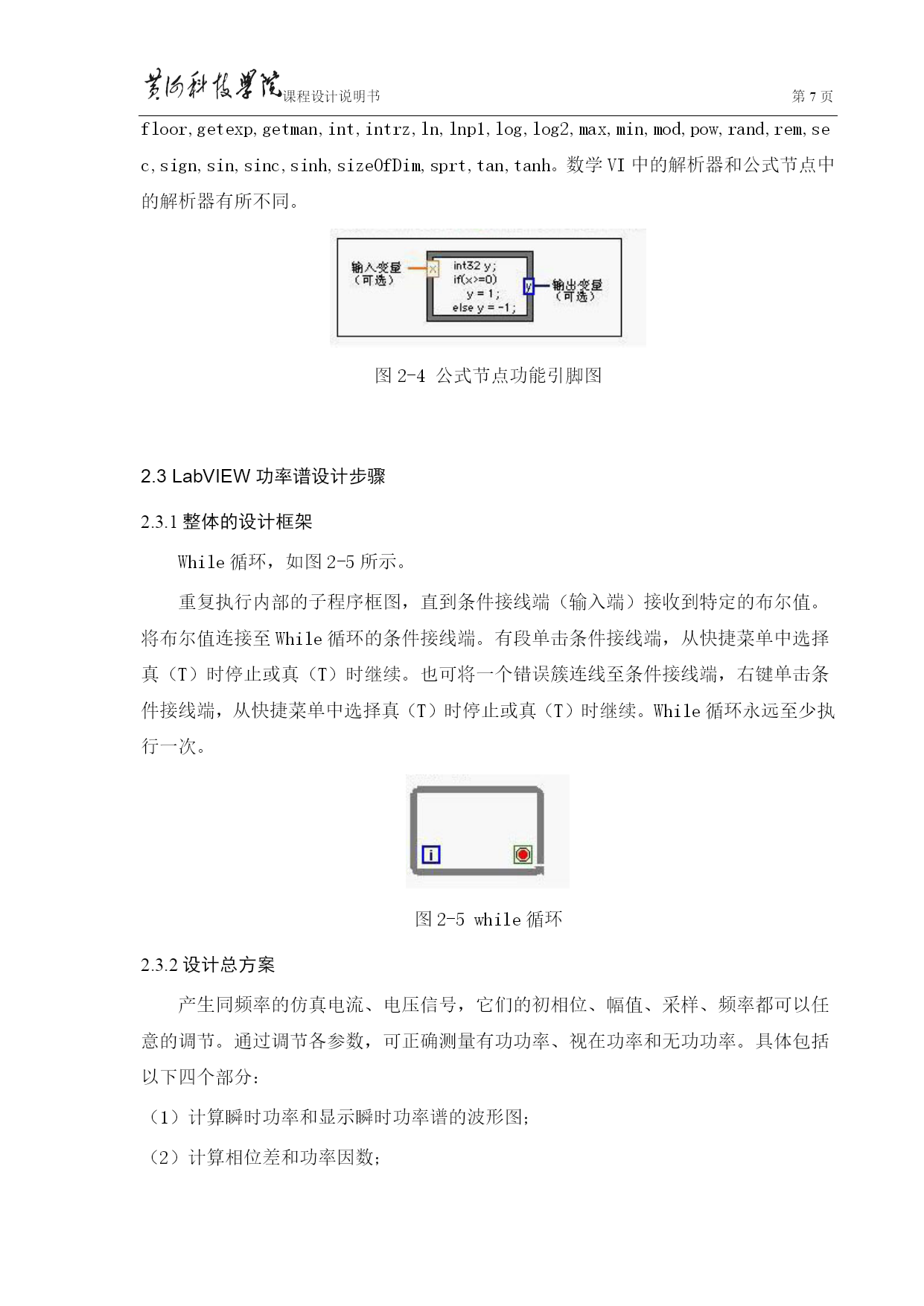

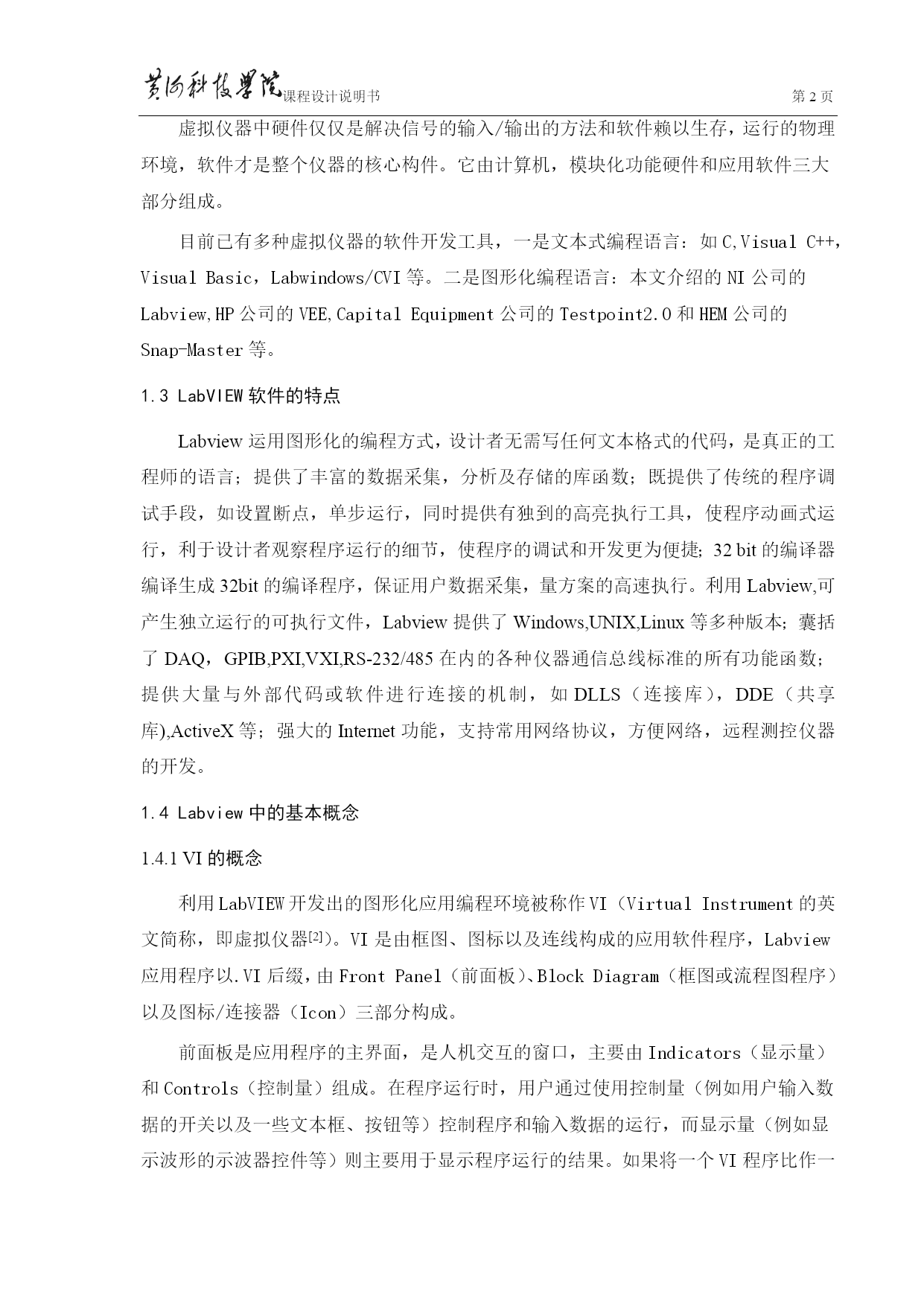

课程设计说明第PAGE\*MERGEFORMATII页基于LabVIEW的功率谱的设计摘要LabVIEW是由美国国家仪器公司所开发的一种基于G语言的虚拟仪器软件开发工具。诞生于1986年，是一种图形化虚拟仪器编程语言。功率谱，主要用来测量马达、发动机、变压器、电机等功率转换装置的总效率和电机效率，目前被广泛用于混合动力电动电动车、汽车，太阳能发电，燃料电池和风力发电。本课题通过虚拟功率谱的设计，了解使用基于Labview进行虚拟仪器编程的方法与实现技术。主要实现方法是对同频率的正弦电压和正弦电流的有效值，相位差及其功率和瞬时功率进行测试和显示，实现对电压信号和电流信号的功率谱分析，对视在功率、有功功率、无功功率的测量。LabVIEW虚拟仪器可以克服传统仪器测量成本高、准确度低、扩展性差的缺点，具有良好的可操作性和可维护性。关键字：LabVIEW，虚拟仪器，功率谱目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc467670924"1.LabVIEW概述PAGEREF_Toc467670924\h1HYPERLINK\l"_Toc467670925"1.1LabVIEW与G语言PAGEREF_Toc467670925\h1HYPERLINK\l"_Toc467670926"1.2虚拟仪器的基本概念PAGEREF_Toc467670926\h1HYPERLINK\l"_Toc467670927"1.3LabVIEW软件的特点PAGEREF_Toc467670927\h2HYPERLINK\l"_Toc467670928"1.4Labview中的基本概念PAGEREF_Toc467670928\h2HYPERLINK\l"_Toc467670929"1.4.1VI的概念PAGEREF_Toc467670929\h2HYPERLINK\l"_Toc467670930"1.4.2框图程序PAGEREF_Toc467670930\h3HYPERLINK\l"_Toc467670931"2.LabVIEW功率谱基础PAGEREF_Toc467670931\h3HYPERLINK\l"_Toc467670932"2.1虚拟功率谱参数及基本结构PAGEREF_Toc467670932\h3HYPERLINK\l"_Toc467670933"2.2LabVIEW中功率谱功能函数PAGEREF_Toc467670933\h4HYPERLINK\l"_Toc467670934"2.2.1正弦信号发生器PAGEREF_Toc467670934\h4HYPERLINK\l"_Toc467670935"2.2.2幅值和电平测量PAGEREF_Toc467670935\h5HYPERLINK\l"_Toc467670936"2.2.3功率谱PAGEREF_Toc467670936\h5HYPERLINK\l"_Toc467670937"2.2.4公式节点PAGEREF_Toc467670937\h6HYPERLINK\l"_Toc467670938"2.3LabVIEW功率谱设计步骤PAGEREF_Toc467670938\h7HYPERLINK\l"_Toc467670939"2.3.1整体的设计框架PAGEREF_Toc467670939\h7HYPERLINK\l"_Toc467670940"2.3.2设计总方案PAGEREF_Toc467670940\h7HYPERLINK\l"_Toc467670941"3.LabVIEW功率谱功能实现PAGEREF_Toc467670941\h8HYPERLINK\l"_Toc467670942"3.1各部分电路功能PAGEREF_Toc467670942\h8HYPERLINK\l"_Toc467670943"3.2程序设计PAGEREF_Toc467670943\h9HYPERLINK\l"_Toc467670944"3.3程序运行结果PAGEREF_Toc467670944\h10HYPERLINK\l"_Toc467670945"总结PAGEREF_Toc467670945\h11HYPERLINK\l"_Toc467670946"致谢PAGEREF_Toc467670946\h12HYPERLINK
