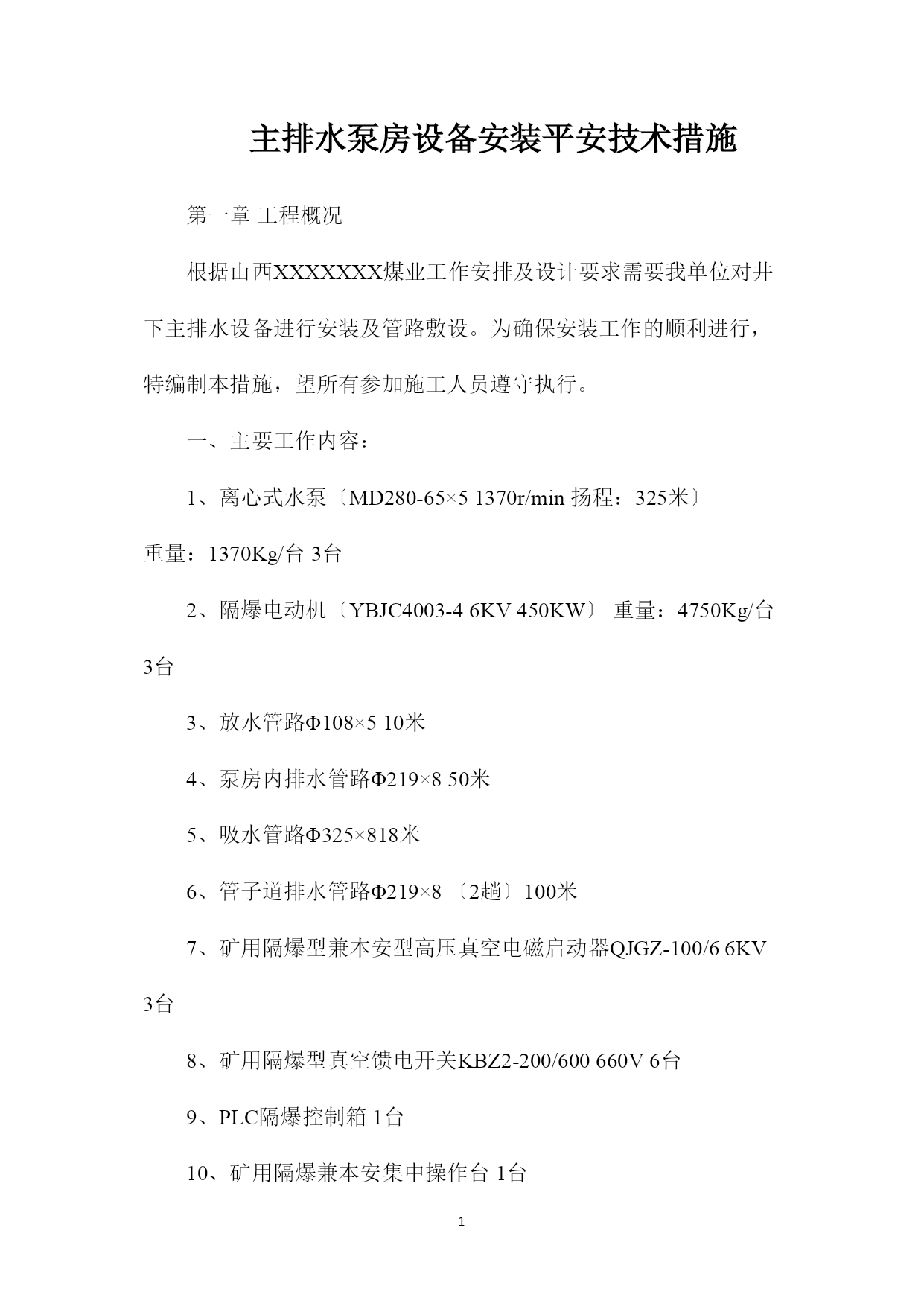

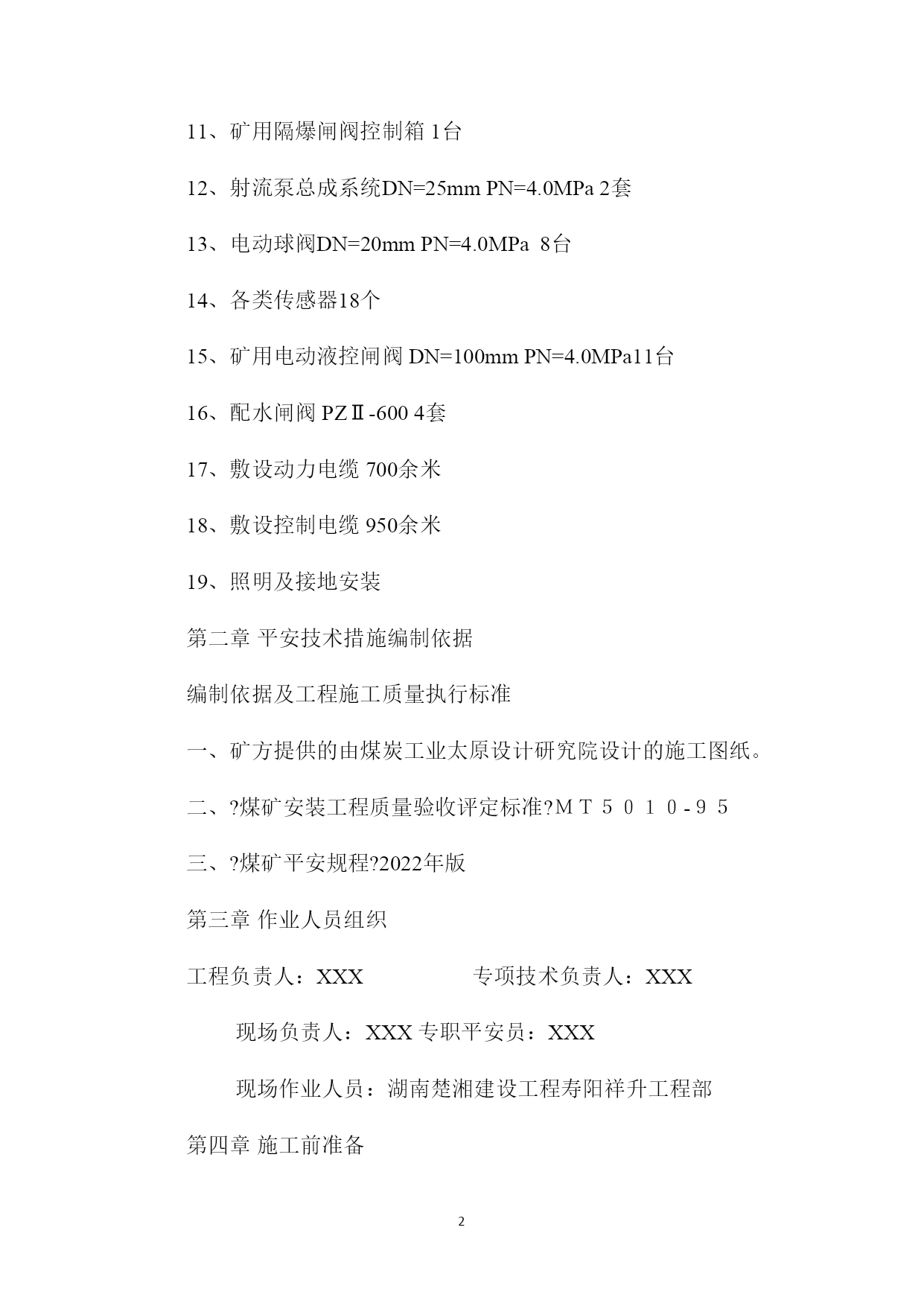

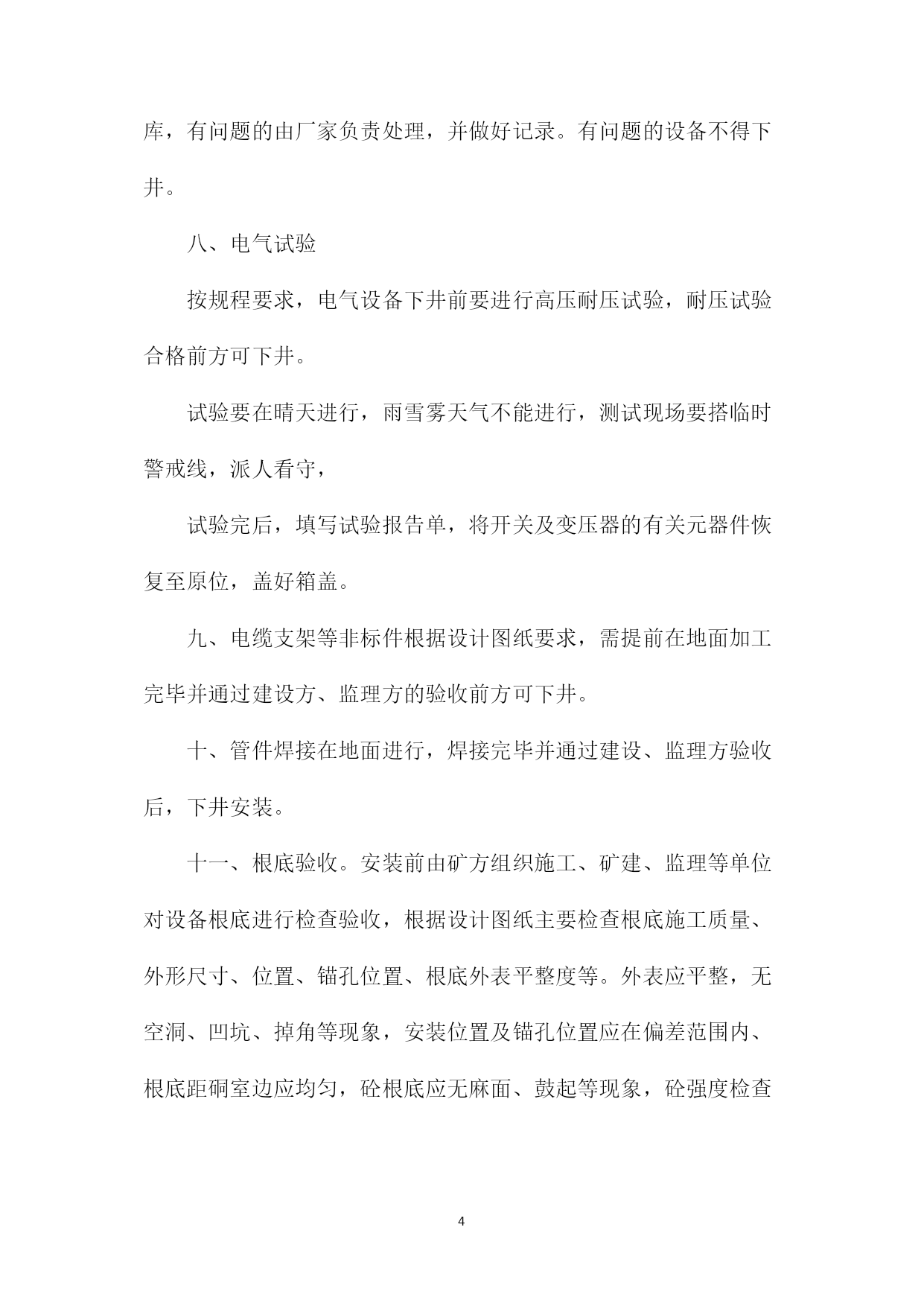

主排水泵房设备安装平安技术措施第一章工程概况根据山西XXXXXXX煤业工作安排及设计要求需要我单位对井下主排水设备进行安装及管路敷设。为确保安装工作的顺利进行，特编制本措施，望所有参加施工人员遵守执行。一、主要工作内容：1、离心式水泵〔MD280-65×51370r/min扬程：325米〕重量：1370Kg/台3台2、隔爆电动机〔YBJC4003-46KV450KW〕重量：4750Kg/台3台3、放水管路Φ108×510米4、泵房内排水管路Φ219×850米5、吸水管路Φ325×818米6、管子道排水管路Φ219×8〔2趟〕100米7、矿用隔爆型兼本安型高压真空电磁启动器QJGZ-100/66KV3台8、矿用隔爆型真空馈电开关KBZ2-200/600660V6台9、PLC隔爆控制箱1台10、矿用隔爆兼本安集中操作台1台11、矿用隔爆闸阀控制箱1台12、射流泵总成系统DN=25mmPN=4.0MPa2套13、电动球阀DN=20mmPN=4.0MPa8台14、各类传感器18个15、矿用电动液控闸阀DN=100mmPN=4.0MPa11台16、配水闸阀PZⅡ-6004套17、敷设动力电缆700余米18、敷设控制电缆950余米19、照明及接地安装第二章平安技术措施编制依据编制依据及工程施工质量执行标准一、矿方提供的由煤炭工业太原设计研究院设计的施工图纸。二、?煤矿安装工程质量验收评定标准?ＭＴ５０１０-９５三、?煤矿平安规程?2022年版第三章作业人员组织工程负责人：XXX专项技术负责人：XXX现场负责人：XXX专职平安员：XXX现场作业人员：湖南楚湘建设工程寿阳祥升工程部第四章施工前准备一、与矿方一同了解观察施工现场实际情况，根据现场实际情况编制施工平安技术措施。二、技术人员要组织职工认识、熟悉各种设备的用途、安装方法及安装标准并进行平安技术交底。三、施工前应对运输线路和施工现场进行巡视检查，提前清理好施工现场和运输线路上的各种障碍物，检查施工现场的通风是否正常。杜绝一切不平安因素。四、准备好所用的机械设备、机具、量具、索具、劳动平安防护用品等，并详细检查核验其完好性，准确性和平安性，集中一处妥善保管，对于不合格的设备机具、劳动平安防护用品严禁使用。五、准备好施工所必须的平安设施，并符合平安规程要求。六、必须利用班前会及施工前一定时间让作业人员贯彻学习本措施，标准操作方法，熟知井下避灾路线，考试合格前方可上岗作业。七、水泵、电机等设备到货后，由矿方组织施工单位、监理等与生产厂家一道按设备清单进行逐一清点检查。核定到货产品与设计是否相符，设备在运输中有无损坏，总体数量是否与设计一致，附件是否齐全，产品是否有说明及出厂合格证。无问题后，签字入库，有问题的由厂家负责处理，并做好记录。有问题的设备不得下井。八、电气试验按规程要求，电气设备下井前要进行高压耐压试验，耐压试验合格前方可下井。试验要在晴天进行，雨雪雾天气不能进行，测试现场要搭临时警戒线，派人看守，试验完后，填写试验报告单，将开关及变压器的有关元器件恢复至原位，盖好箱盖。九、电缆支架等非标件根据设计图纸要求，需提前在地面加工完毕并通过建设方、监理方的验收前方可下井。十、管件焊接在地面进行，焊接完毕并通过建设、监理方验收后，下井安装。十一、根底验收。安装前由矿方组织施工、矿建、监理等单位对设备根底进行检查验收，根据设计图纸主要检查根底施工质量、外形尺寸、位置、锚孔位置、根底外表平整度等。外表应平整，无空洞、凹坑、掉角等现象，安装位置及锚孔位置应在偏差范围内、根底距硐室边应均匀，砼根底应无麻面、鼓起等现象，砼强度检查砼配合记录。对于偏差大的进行处理，处理后验收，合格后交由设备安装单位进行施工。十二、施工主要工〔器〕具设备:(1)钢管支架一付。(2)人字梯2个。(3)5米长Φ18.5钢丝绳套两根。(4)10t手动葫芦6个。(5)水准仪2台。第五章材料的装封车、卸车以及运输一、运输路线副斜井→副斜井井底车场→下组煤轨道运输巷→下组煤集中轨道巷→下组煤二车场→水泵房通道→水泵房二、材料的装封车、及卸车〔1〕根据设备的外形尺寸。离心式水泵、隔爆电动机使用平板车装车，每车装载1台；馈电开关和电磁起动器使用平板车装车，每车装载2台；电缆使用花篮车装载；镀锌扁铁、电缆支架等小件使用罐车装载。〔2〕离心式水泵、隔爆电动机装车时，用运输支架的大平板车进行运输，根据水泵、电机的底座上的螺栓孔位置，在平板车上割孔，用M30×80高强螺栓固定水泵。绞车开车速度要慢控制在0.5m/s左右，沿途有人跟随，有情况时，打信号至车房，运至至水泵房内，用倒链三角架卸车并就位。〔3〕电缆在花
