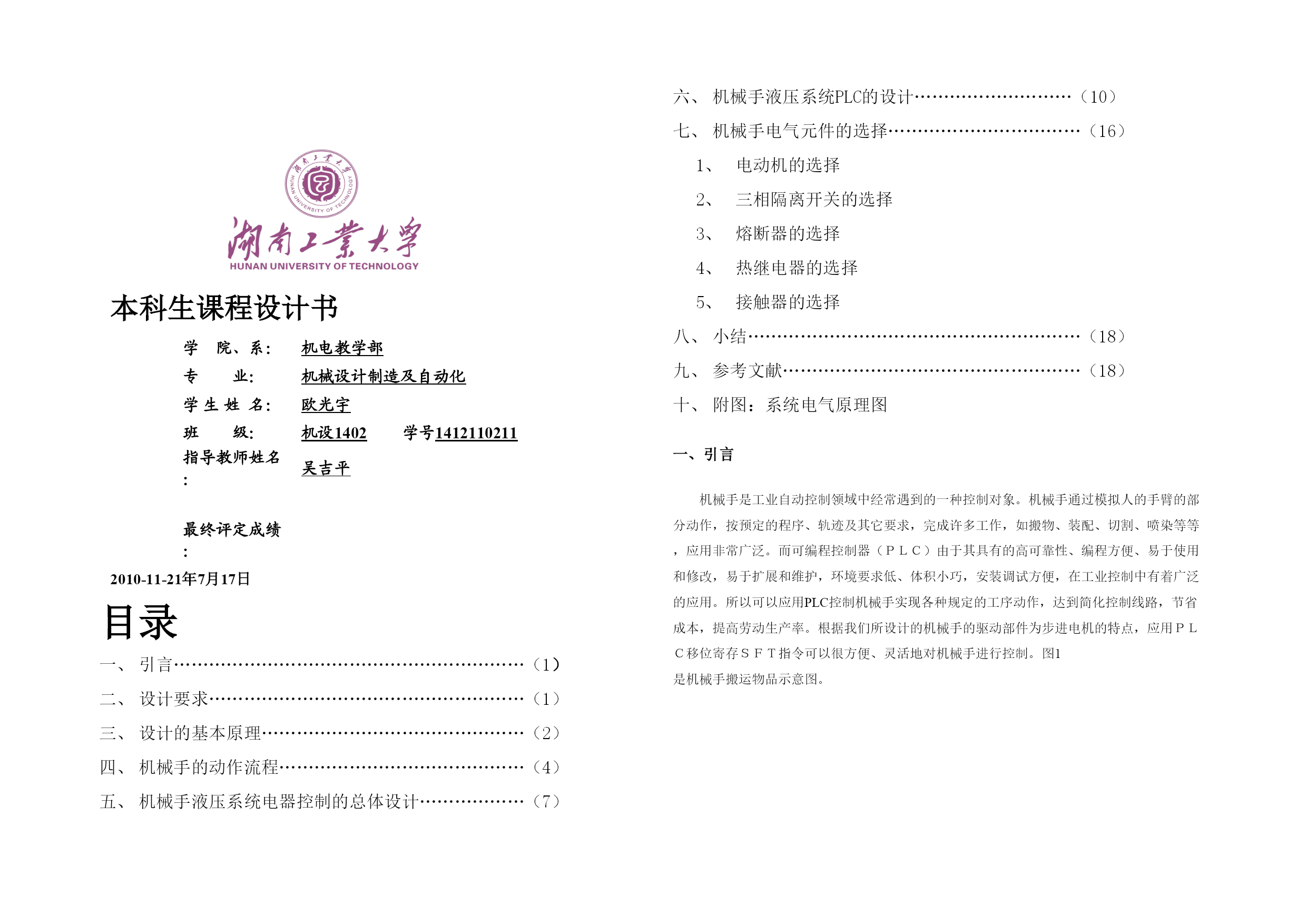

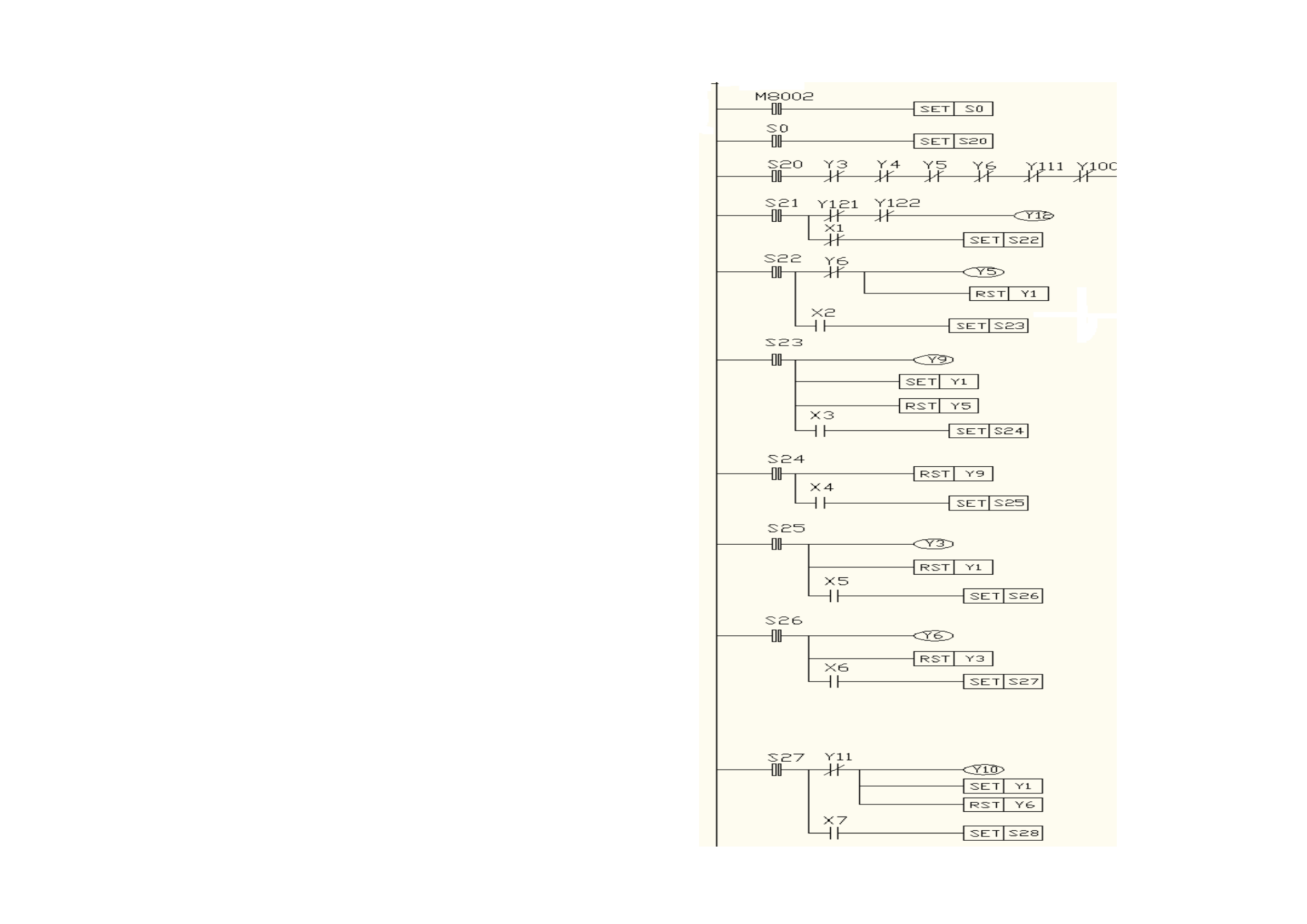

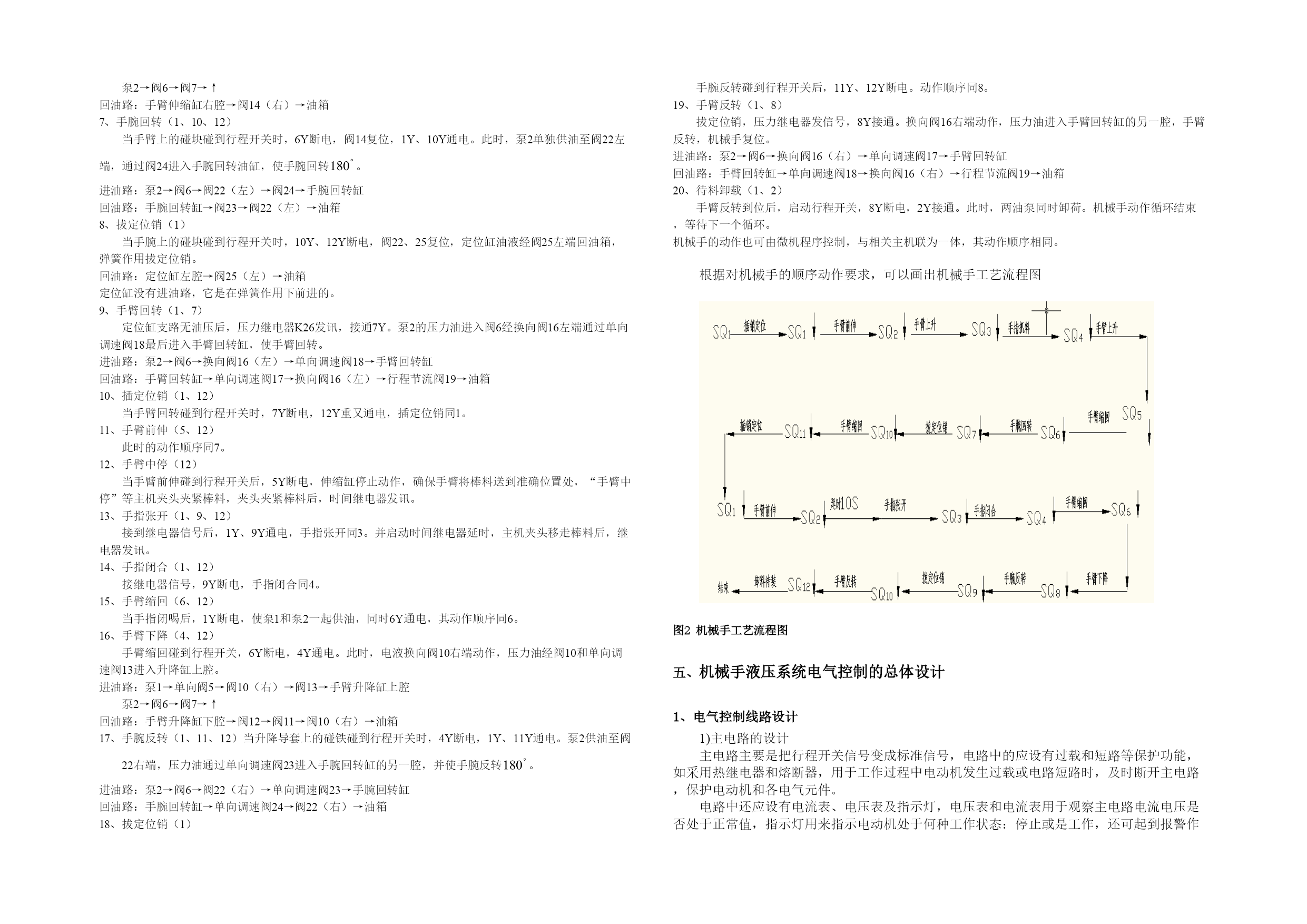

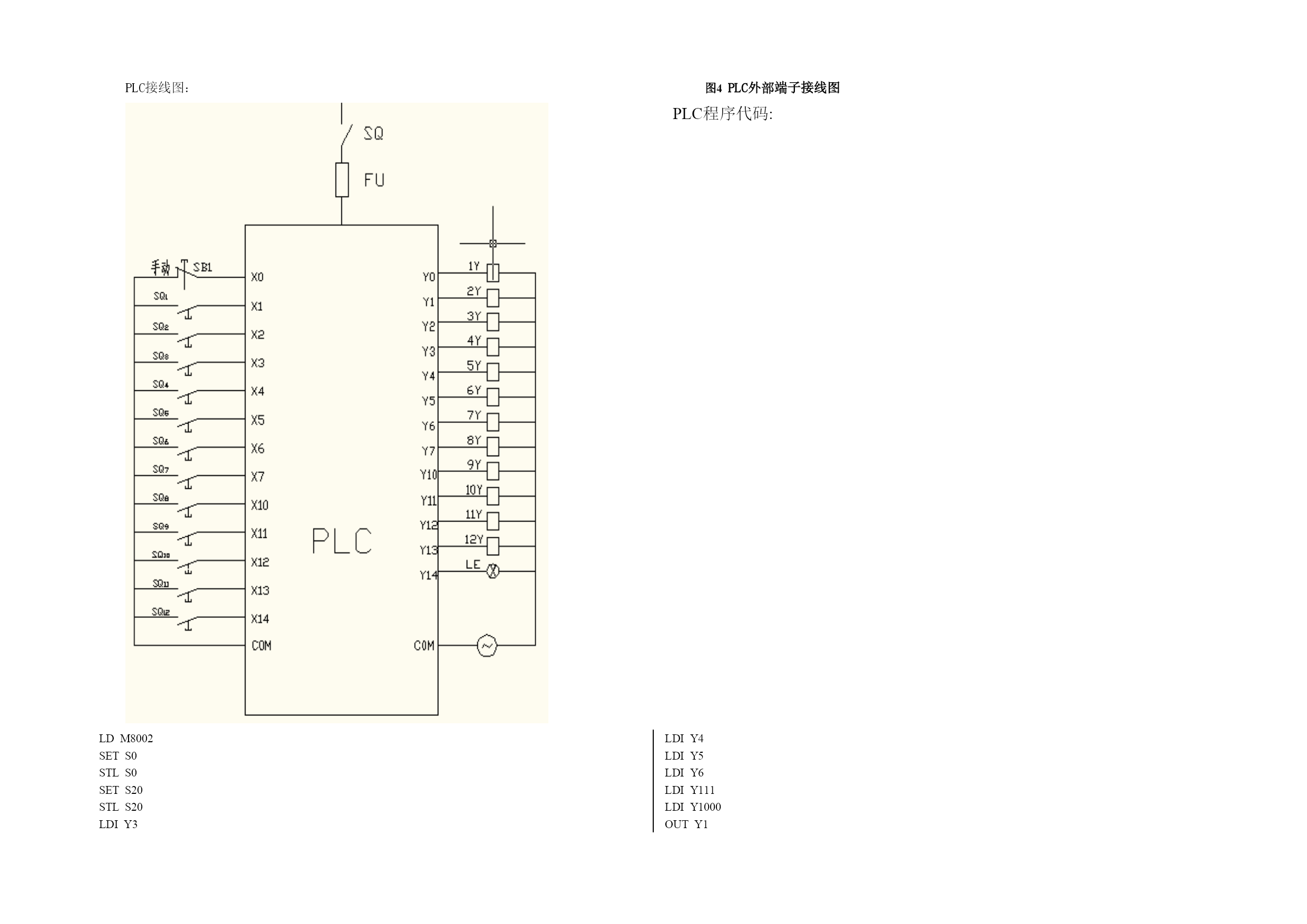

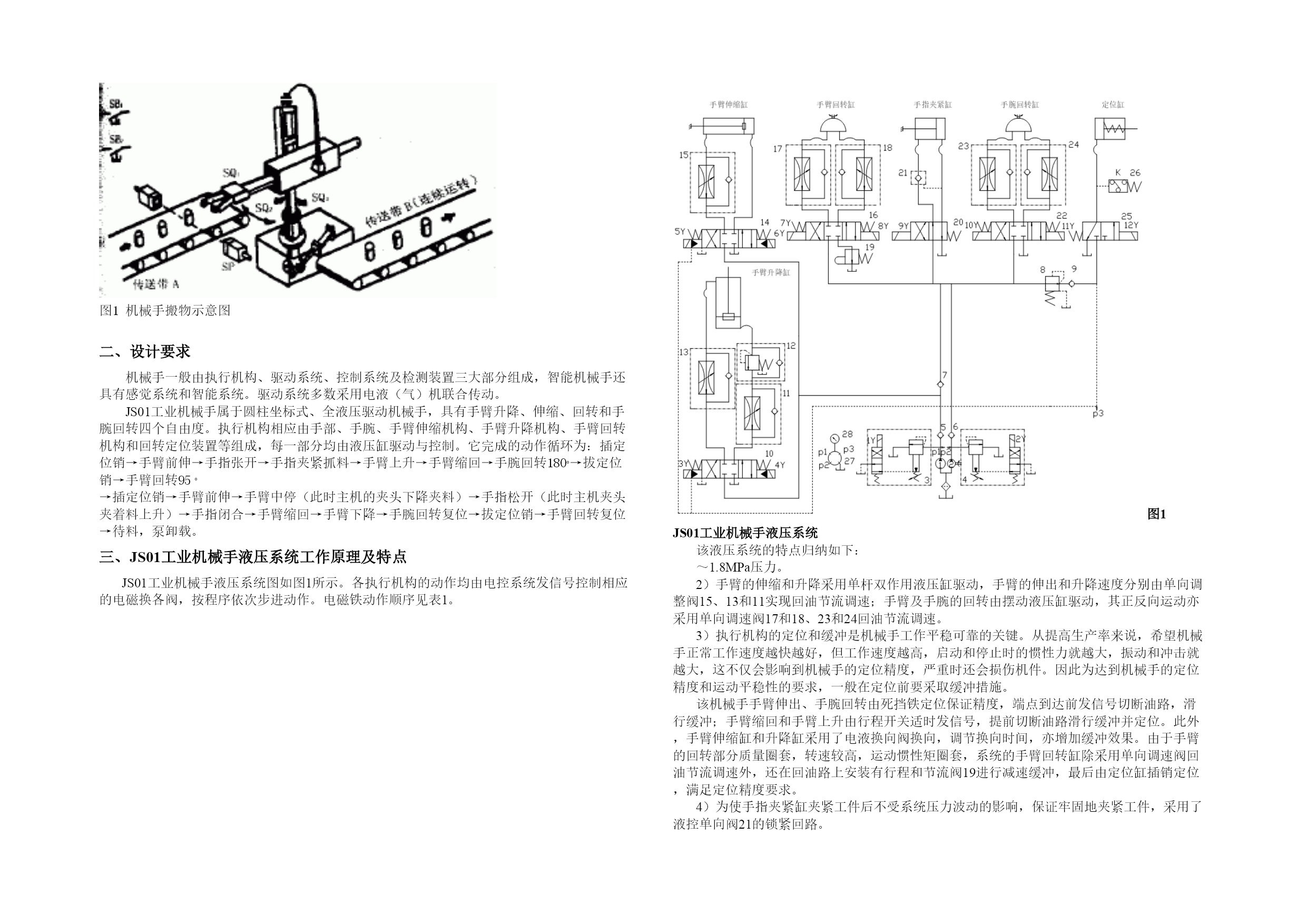

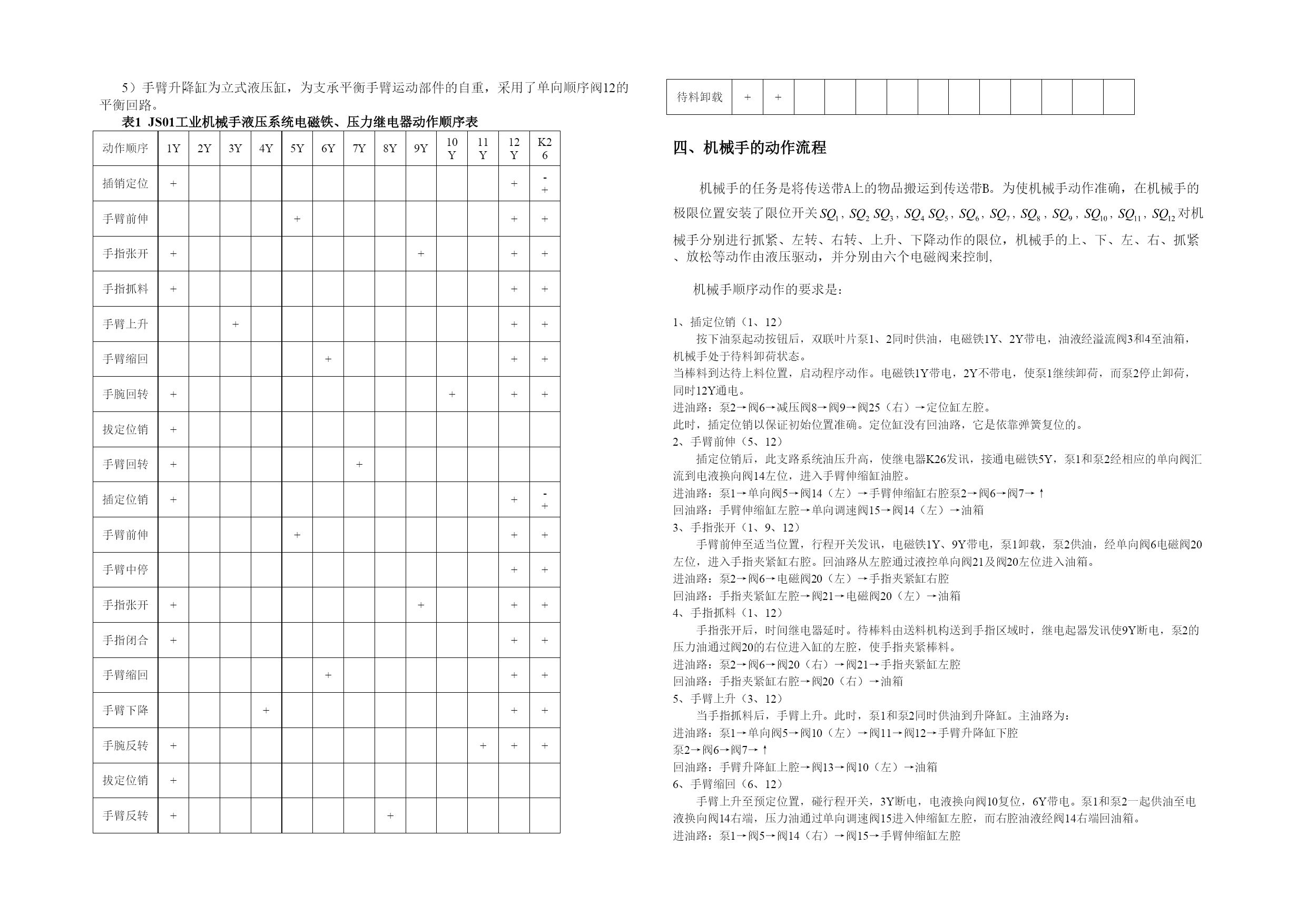

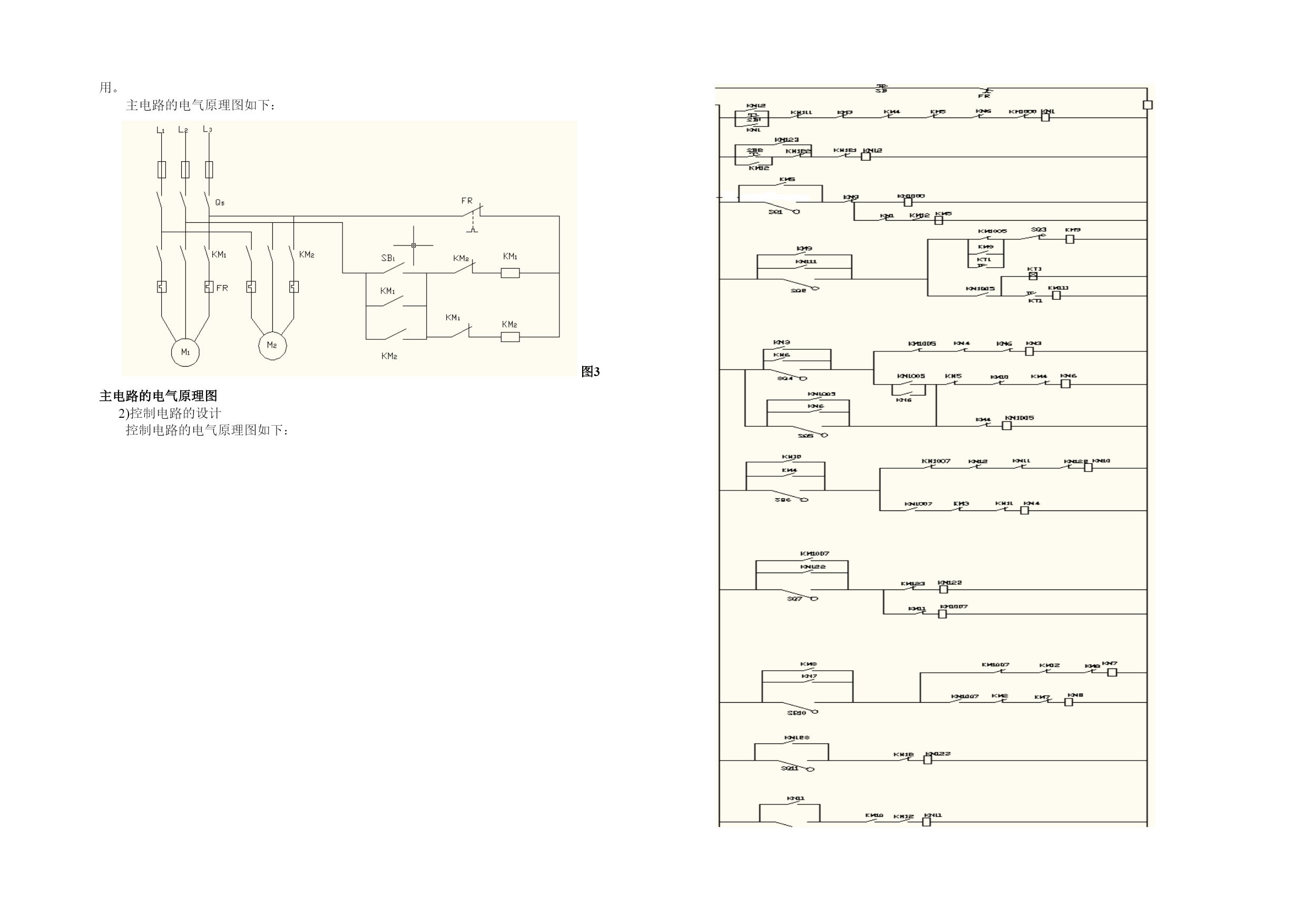

本科生课程设计书学院、系：机电教学部专业：机械设计制造及自动化学生姓名：欧光宇班级：机设1402学号1412110211指导教师姓名：吴吉平最终评定成绩：2010-11-21年7月17日目录引言……………………………………………………（1）设计要求………………………………………………（1）设计的基本原理………………………………………（2）机械手的动作流程……………………………………（4）机械手液压系统电器控制的总体设计………………（7）机械手液压系统PLC的设计………………………（10）机械手电气元件的选择……………………………（16）电动机的选择三相隔离开关的选择熔断器的选择热继电器的选择接触器的选择小结…………………………………………………（18）参考文献……………………………………………（18）附图：系统电气原理图一、引言机械手是工业自动控制领域中经常遇到的一种控制对象。机械手通过模拟人的手臂的部分动作，按预定的程序、轨迹及其它要求，完成许多工作，如搬物、装配、切割、喷染等等，应用非常广泛。而可编程控制器（ＰＬＣ）由于其具有的高可靠性、编程方便、易于使用和修改，易于扩展和维护，环境要求低、体积小巧，安装调试方便，在工业控制中有着广泛的应用。所以可以应用PLC控制机械手实现各种规定的工序动作，达到简化控制线路，节省成本，提高劳动生产率。根据我们所设计的机械手的驱动部件为步进电机的特点，应用ＰＬＣ移位寄存ＳＦＴ指令可以很方便、灵活地对机械手进行控制。图1是机械手搬运物品示意图。图1机械手搬物示意图二、设计要求机械手一般由执行机构、驱动系统、控制系统及检测装置三大部分组成，智能机械手还具有感觉系统和智能系统。驱动系统多数采用电液（气）机联合传动。JS01工业机械手属于圆柱坐标式、全液压驱动机械手，具有手臂升降、伸缩、回转和手腕回转四个自由度。执行机构相应由手部、手腕、手臂伸缩机构、手臂升降机构、手臂回转机构和回转定位装置等组成，每一部分均由液压缸驱动与控制。它完成的动作循环为：插定位销→手臂前伸→手指张开→手指夹紧抓料→手臂上升→手臂缩回→手腕回转180o→拔定位销→手臂回转95o→插定位销→手臂前伸→手臂中停（此时主机的夹头下降夹料）→手指松开（此时主机夹头夹着料上升）→手指闭合→手臂缩回→手臂下降→手腕回转复位→拔定位销→手臂回转复位→待料，泵卸载。三、JS01工业机械手液压系统工作原理及特点JS01工业机械手液压系统图如图1所示。各执行机构的动作均由电控系统发信号控制相应的电磁换各阀，按程序依次步进动作。电磁铁动作顺序见表1。图1JS01工业机械手液压系统该液压系统的特点归纳如下：～1.8MPa压力。2）手臂的伸缩和升降采用单杆双作用液压缸驱动，手臂的伸出和升降速度分别由单向调整阀15、13和11实现回油节流调速；手臂及手腕的回转由摆动液压缸驱动，其正反向运动亦采用单向调速阀17和18、23和24回油节流调速。3）执行机构的定位和缓冲是机械手工作平稳可靠的关键。从提高生产率来说，希望机械手正常工作速度越快越好，但工作速度越高，启动和停止时的惯性力就越大，振动和冲击就越大，这不仅会影响到机械手的定位精度，严重时还会损伤机件。因此为达到机械手的定位精度和运动平稳性的要求，一般在定位前要采取缓冲措施。该机械手手臂伸出、手腕回转由死挡铁定位保证精度，端点到达前发信号切断油路，滑行缓冲；手臂缩回和手臂上升由行程开关适时发信号，提前切断油路滑行缓冲并定位。此外，手臂伸缩缸和升降缸采用了电液换向阀换向，调节换向时间，亦增加缓冲效果。由于手臂的回转部分质量圈套，转速较高，运动惯性矩圈套，系统的手臂回转缸除采用单向调速阀回油节流调速外，还在回油路上安装有行程和节流阀19进行减速缓冲，最后由定位缸插销定位，满足定位精度要求。4）为使手指夹紧缸夹紧工件后不受系统压力波动的影响，保证牢固地夹紧工件，采用了液控单向阀21的锁紧回路。5）手臂升降缸为立式液压缸，为支承平衡手臂运动部件的自重，采用了单向顺序阀12的平衡回路。表1JS01工业机械手液压系统电磁铁、压力继电器动作顺序表动作顺序1Y2Y3Y4Y5Y6Y7Y8Y9Y10Y11Y12YK26插销定位++-+手臂前伸+++手指张开++++手指抓料+++手臂上升+++手臂缩回+++手腕回转++++拔定位销+手臂回转++插定位销++-+手臂前伸+++手臂中停++手指张开++++手指闭合+++手臂缩回+++手臂下降+++手腕反转++++拔定位销+手臂反转++待料卸载++四、机械手的动作流程机械手的任务是将传送带A上的物品搬运到传送带B。为使机械手动作准确，在机械手的极限位置安装了限位开关,,,,,,,,,对机械手分别进行抓紧
