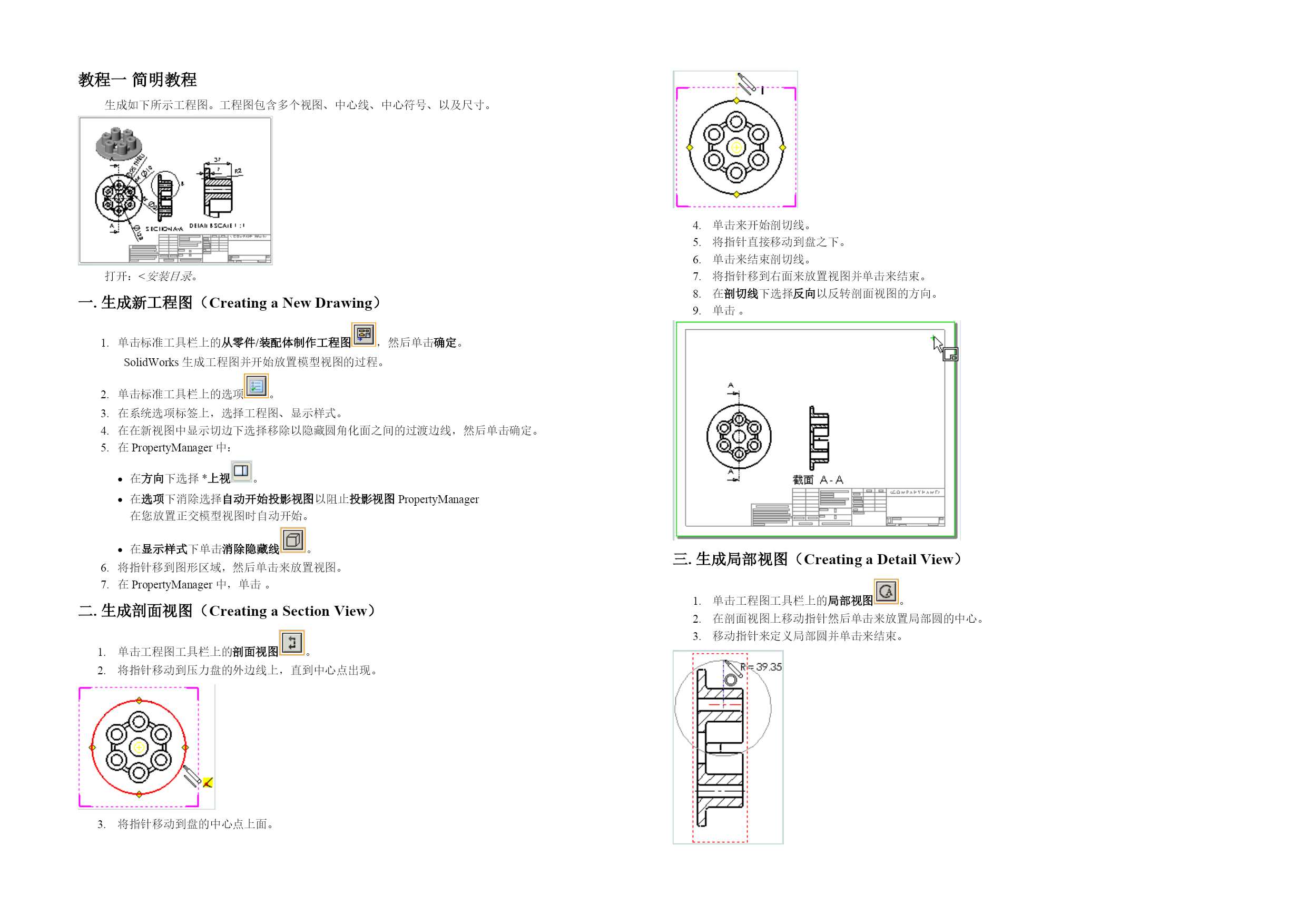

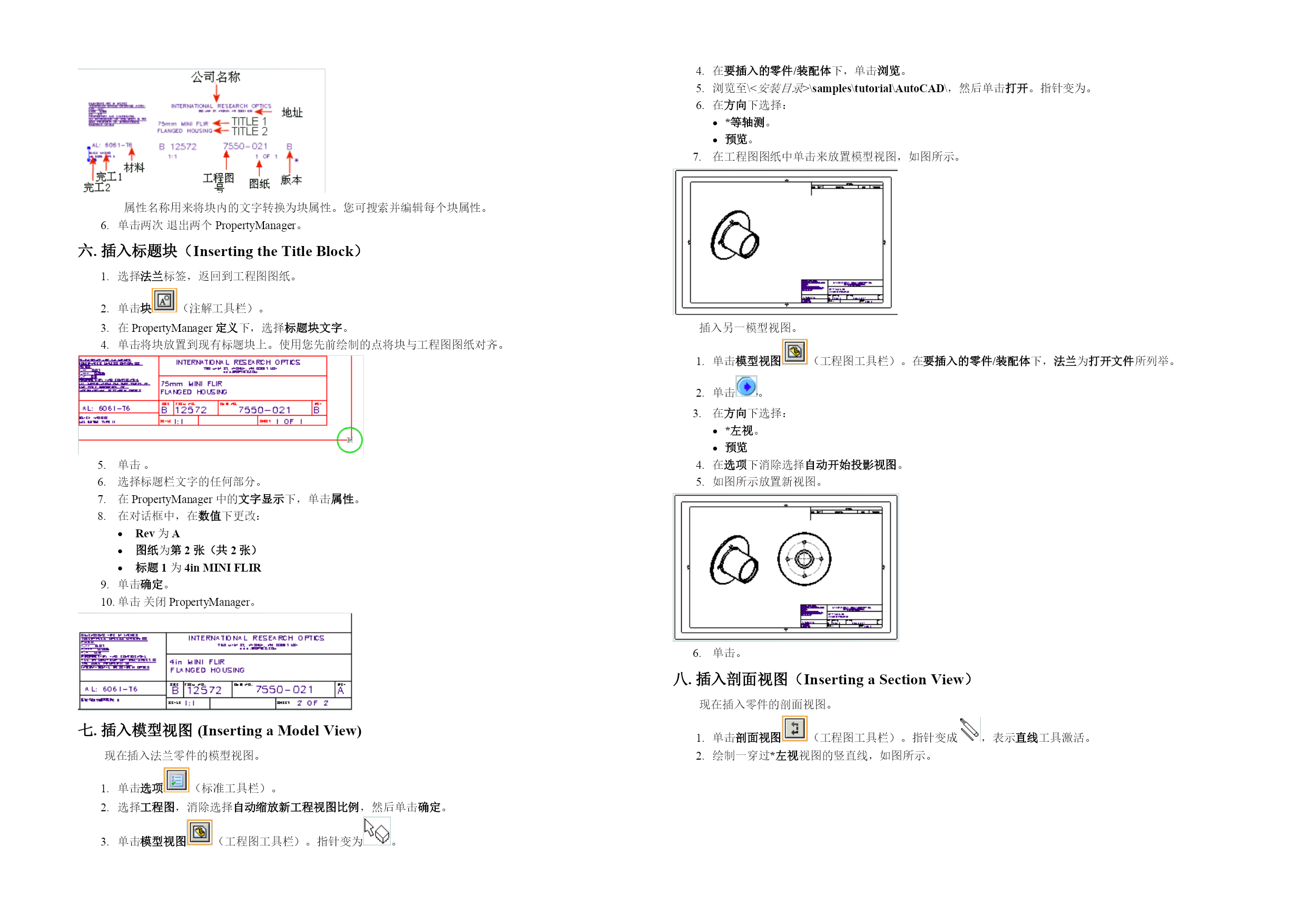

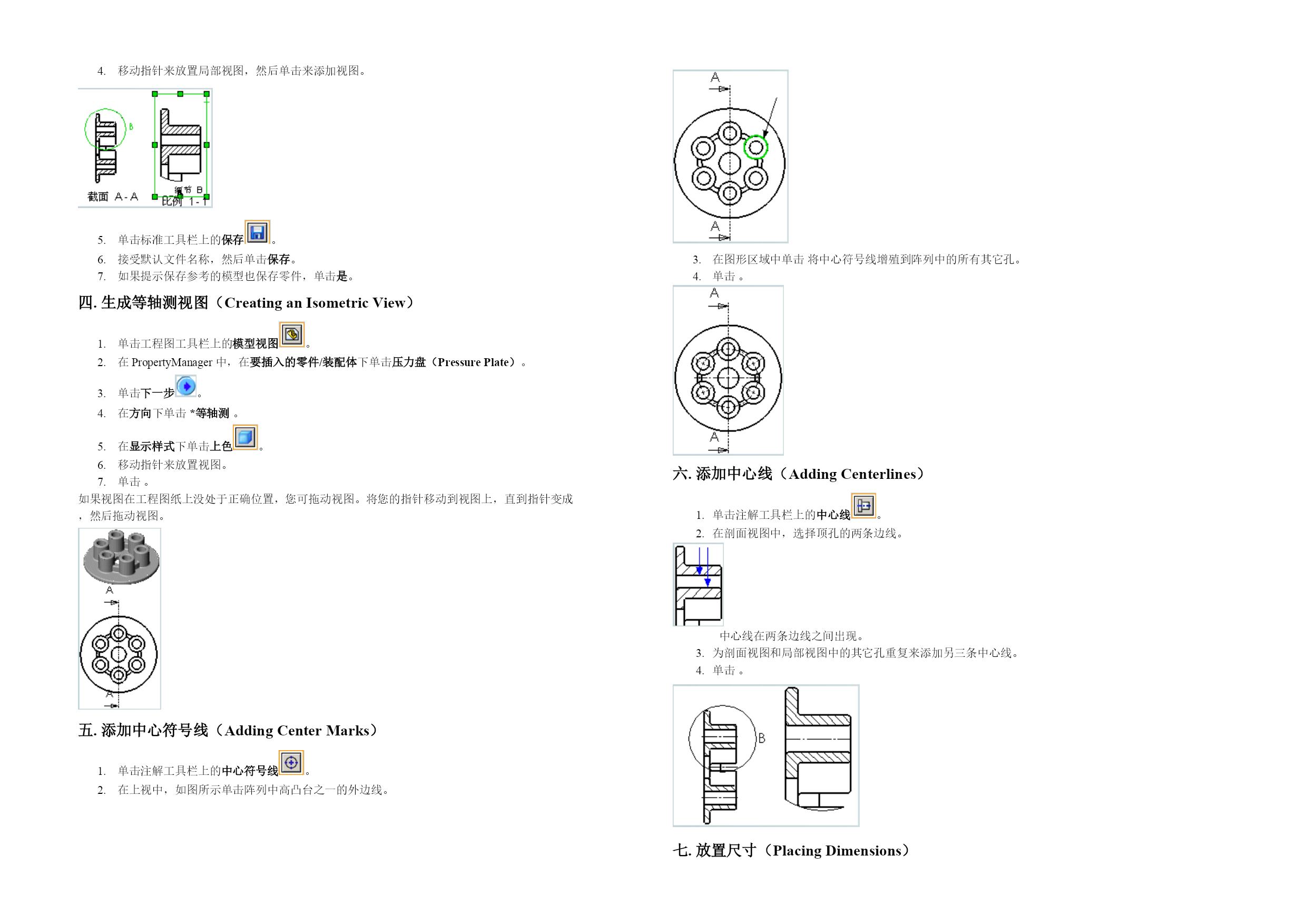

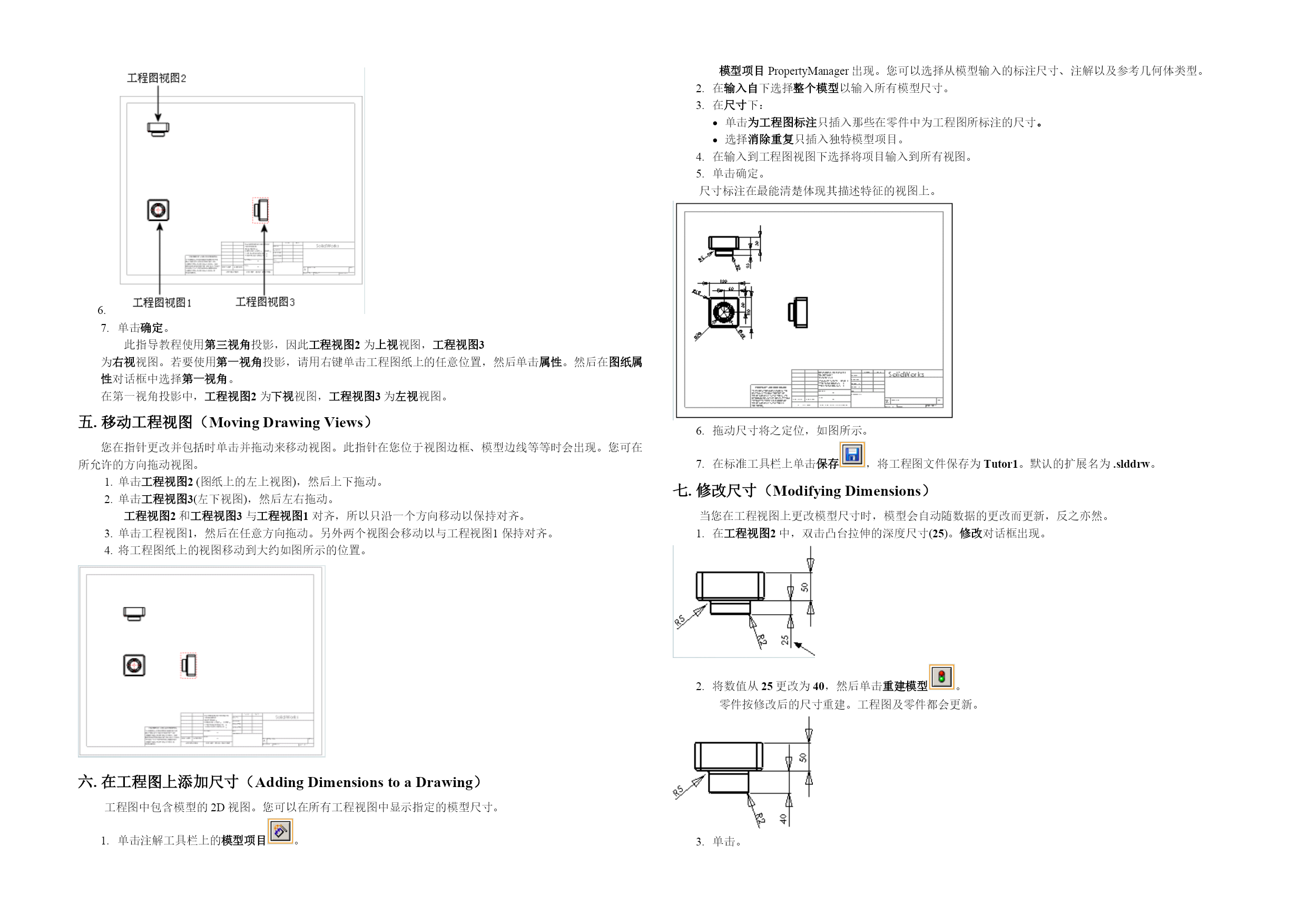

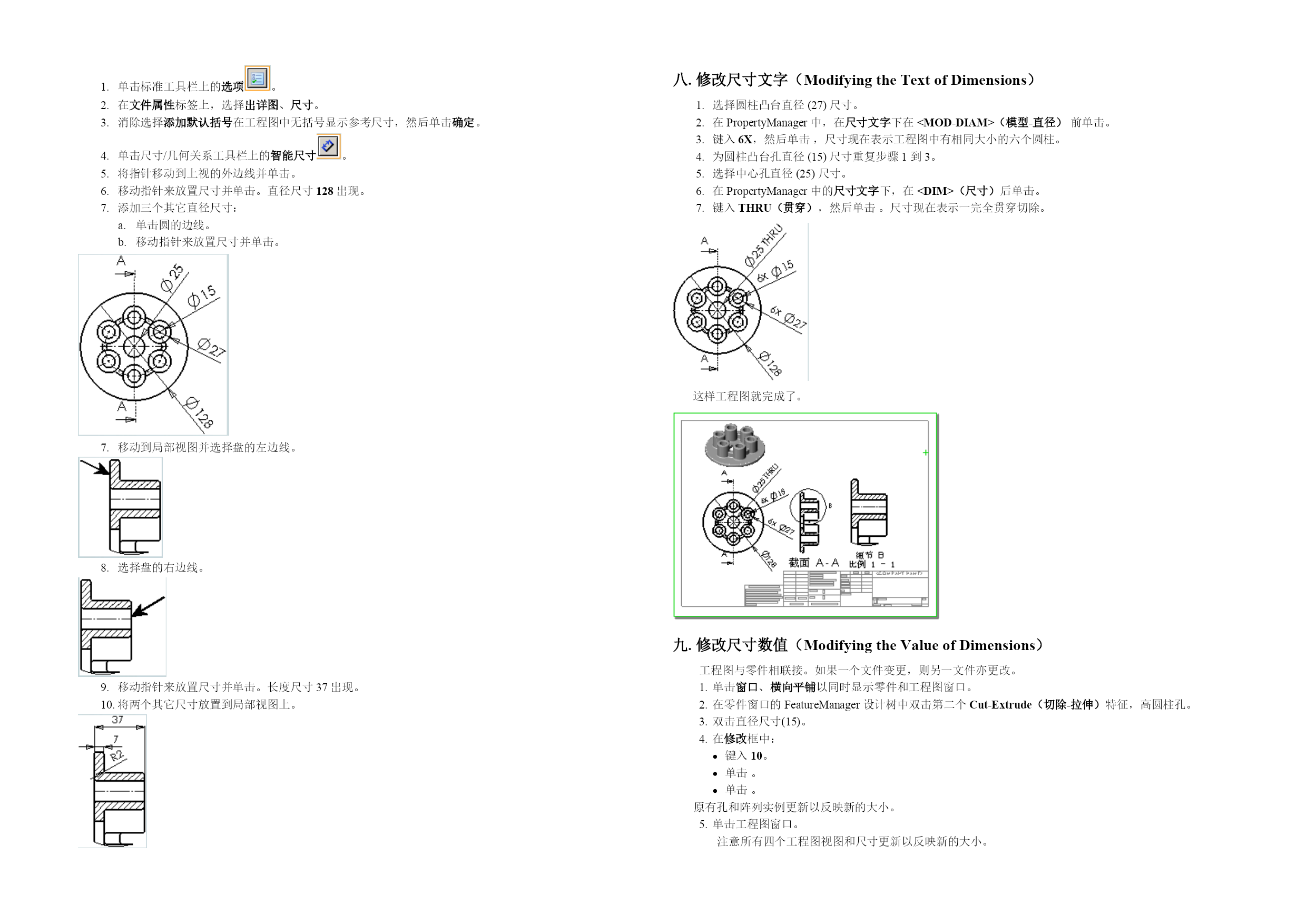

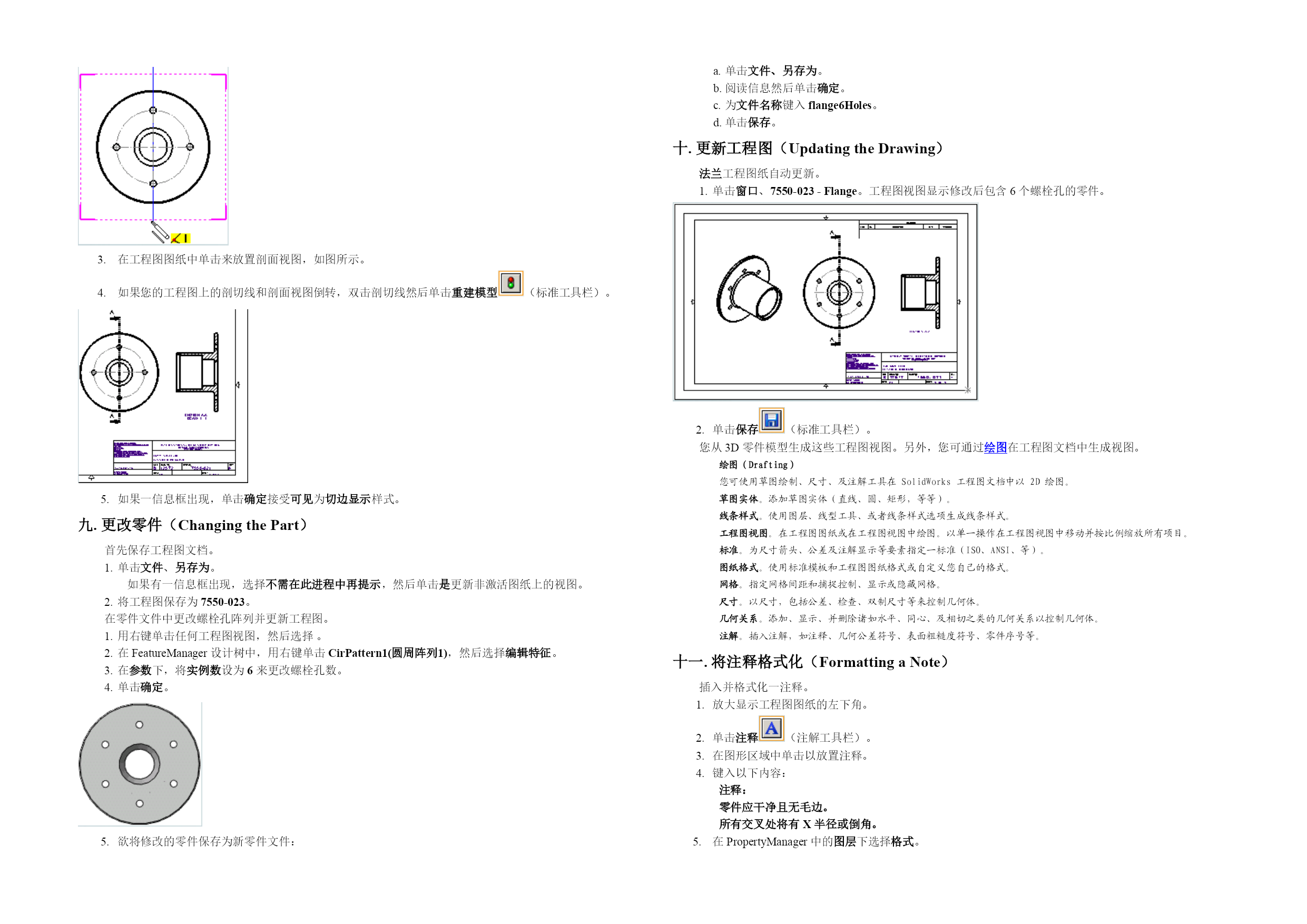

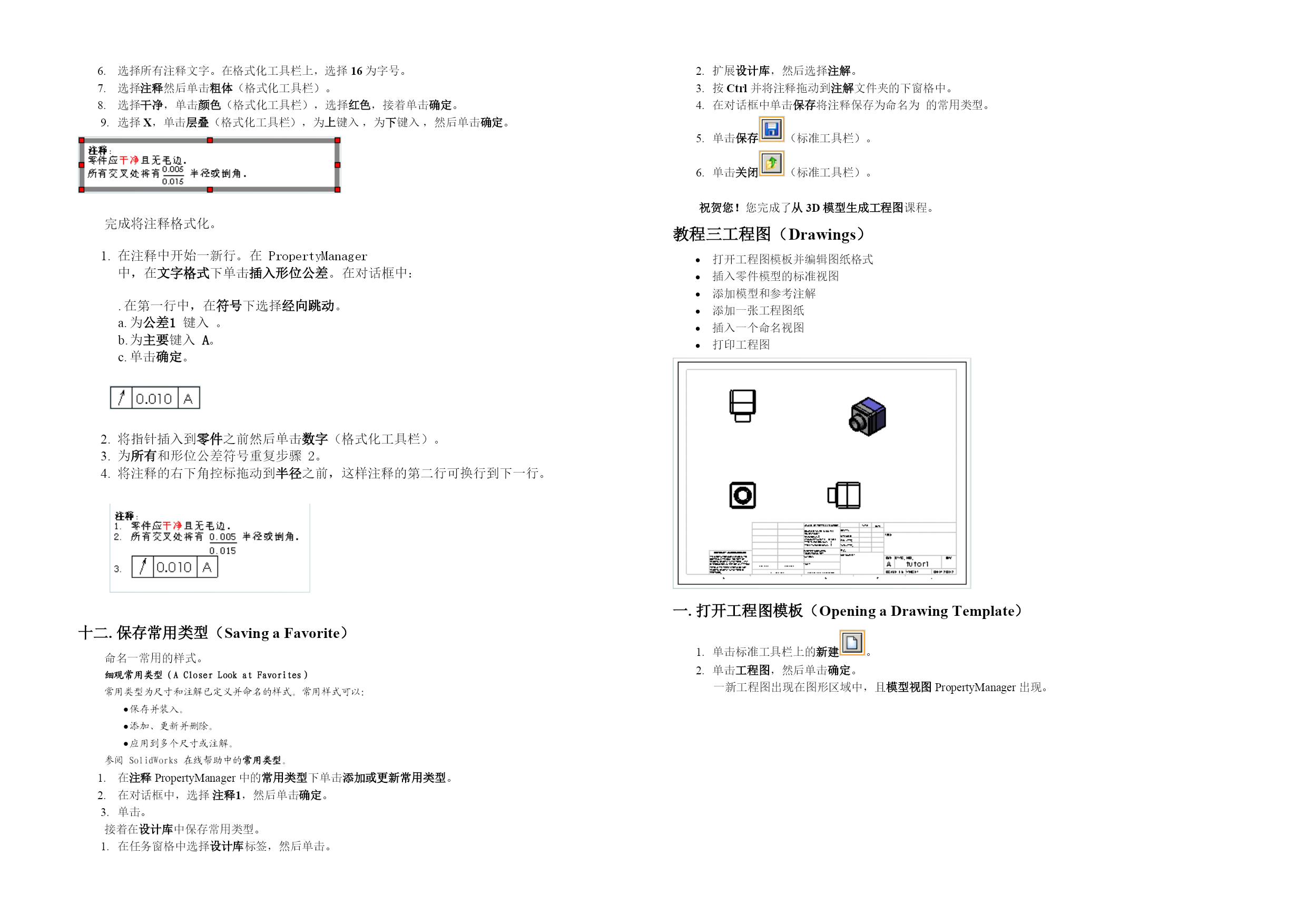

教程一简明教程生成如下所示工程图。工程图包含多个视图、中心线、中心符号、以及尺寸。打开：<安装目录。一.生成新工程图（CreatingaNewDrawing）单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。SolidWorks生成工程图并开始放置模型视图的过程。单击标准工具栏上的选项。在系统选项标签上，选择工程图、显示样式。在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。在PropertyManager中：在方向下选择*上视。在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager在您放置正交模型视图时自动开始。在显示样式下单击消除隐藏线。将指针移到图形区域，然后单击来放置视图。在PropertyManager中，单击。二.生成剖面视图（CreatingaSectionView）单击工程图工具栏上的剖面视图。将指针移动到压力盘的外边线上，直到中心点出现。将指针移动到盘的中心点上面。单击来开始剖切线。将指针直接移动到盘之下。单击来结束剖切线。将指针移到右面来放置视图并单击来结束。在剖切线下选择反向以反转剖面视图的方向。单击。三.生成局部视图（CreatingaDetailView）单击工程图工具栏上的局部视图。在剖面视图上移动指针然后单击来放置局部圆的中心。移动指针来定义局部圆并单击来结束。移动指针来放置局部视图，然后单击来添加视图。单击标准工具栏上的保存。接受默认文件名称，然后单击保存。如果提示保存参考的模型也保存零件，单击是。四.生成等轴测视图（CreatinganIsometricView）单击工程图工具栏上的模型视图。在PropertyManager中，在要插入的零件/装配体下单击压力盘（PressurePlate）。单击下一步。在方向下单击*等轴测。在显示样式下单击上色。移动指针来放置视图。单击。如果视图在工程图纸上没处于正确位置，您可拖动视图。将您的指针移动到视图上，直到指针变成，然后拖动视图。五.添加中心符号线（AddingCenterMarks）单击注解工具栏上的中心符号线。在上视中，如图所示单击阵列中高凸台之一的外边线。在图形区域中单击将中心符号线增殖到阵列中的所有其它孔。单击。六.添加中心线（AddingCenterlines）单击注解工具栏上的中心线。在剖面视图中，选择顶孔的两条边线。中心线在两条边线之间出现。为剖面视图和局部视图中的其它孔重复来添加另三条中心线。单击。七.放置尺寸（PlacingDimensions）单击标准工具栏上的选项。在文件属性标签上，选择出详图、尺寸。消除选择添加默认括号在工程图中无括号显示参考尺寸，然后单击确定。单击尺寸/几何关系工具栏上的智能尺寸。将指针移动到上视的外边线并单击。移动指针来放置尺寸并单击。直径尺寸128出现。添加三个其它直径尺寸：单击圆的边线。移动指针来放置尺寸并单击。移动到局部视图并选择盘的左边线。选择盘的右边线。移动指针来放置尺寸并单击。长度尺寸37出现。将两个其它尺寸放置到局部视图上。八.修改尺寸文字（ModifyingtheTextofDimensions）选择圆柱凸台直径(27)尺寸。在PropertyManager中，在尺寸文字下在<MOD-DIAM>（模型-直径）前单击。键入6X，然后单击，尺寸现在表示工程图中有相同大小的六个圆柱。为圆柱凸台孔直径(15)尺寸重复步骤1到3。选择中心孔直径(25)尺寸。在PropertyManager中的尺寸文字下，在<DIM>（尺寸）后单击。键入THRU（贯穿），然后单击。尺寸现在表示一完全贯穿切除。这样工程图就完成了。九.修改尺寸数值（ModifyingtheValueofDimensions）工程图与零件相联接。如果一个文件变更，则另一文件亦更改。单击窗口、横向平铺以同时显示零件和工程图窗口。在零件窗口的FeatureManager设计树中双击第二个Cut-Extrude（切除-拉伸）特征，高圆柱孔。双击直径尺寸(15)。在修改框中：键入10。单击。单击。原有孔和阵列实例更新以反映新的大小。单击工程图窗口。注意所有四个工程图视图和尺寸更新以反映新的大小。单击保存以保存您的操作。如果提示保存参考的模型也保存零件，单击是。祝贺您！您完成了此课程。教程二从3D模型生成工程图CreatingaDrawingfroma3DModel一.从3D模型生成工程图(CreatingaDrawingfroma3DModel)在此课程中，您将一工程图图纸添加
