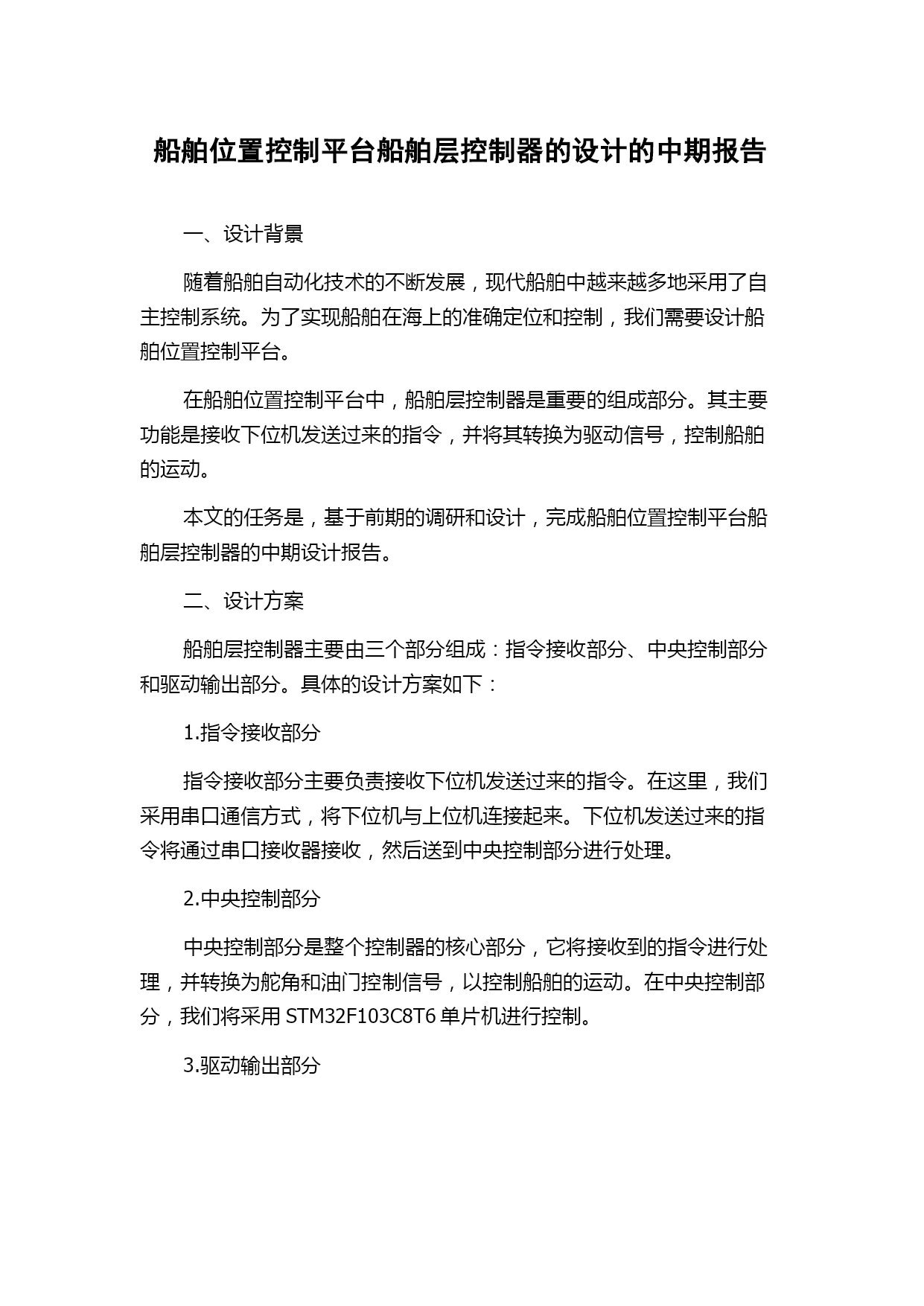

船舶位置控制平台船舶层控制器的设计的中期报告一、设计背景随着船舶自动化技术的不断发展，现代船舶中越来越多地采用了自主控制系统。为了实现船舶在海上的准确定位和控制，我们需要设计船舶位置控制平台。在船舶位置控制平台中，船舶层控制器是重要的组成部分。其主要功能是接收下位机发送过来的指令，并将其转换为驱动信号，控制船舶的运动。本文的任务是，基于前期的调研和设计，完成船舶位置控制平台船舶层控制器的中期设计报告。二、设计方案船舶层控制器主要由三个部分组成：指令接收部分、中央控制部分和驱动输出部分。具体的设计方案如下：1.指令接收部分指令接收部分主要负责接收下位机发送过来的指令。在这里，我们采用串口通信方式，将下位机与上位机连接起来。下位机发送过来的指令将通过串口接收器接收，然后送到中央控制部分进行处理。2.中央控制部分中央控制部分是整个控制器的核心部分，它将接收到的指令进行处理，并转换为舵角和油门控制信号，以控制船舶的运动。在中央控制部分，我们将采用STM32F103C8T6单片机进行控制。3.驱动输出部分驱动输出部分主要负责将控制信号输出到舵机和油门控制器中。舵机控制信号采用PWM信号的形式，油门控制信号采用模拟信号的形式。在此，我们将采用L298N驱动芯片进行驱动控制。三、关键技术参数1.指令接收部分数据传输速率：115200bps2.中央控制部分CPU型号：STM32F103C8T6处理器主频：72MHz存储空间：64KBFlash，20KBRAM实时时钟：RTC时钟3.驱动输出部分舵机控制信号频率：50HzPWM信号最大电压：5V油门控制信号电压范围：0-5V四、预期结果通过对船舶位置控制平台船舶层控制器的中期设计，我们希望能够实现以下目标：1.有效地接收下位机发送过来的指令，并进行合理的处理。2.通过STM32F103C8T6单片机的控制，实现对舵机和油门控制器的准确控制。3.实现在船舶海上运动过程中的准确定位和控制。五、总结本文阐述了船舶位置控制平台船舶层控制器的设计方案，并列举了关键技术参数和预期结果。接下来，我们将继续进行设计和实现，力争达到预期效果。
