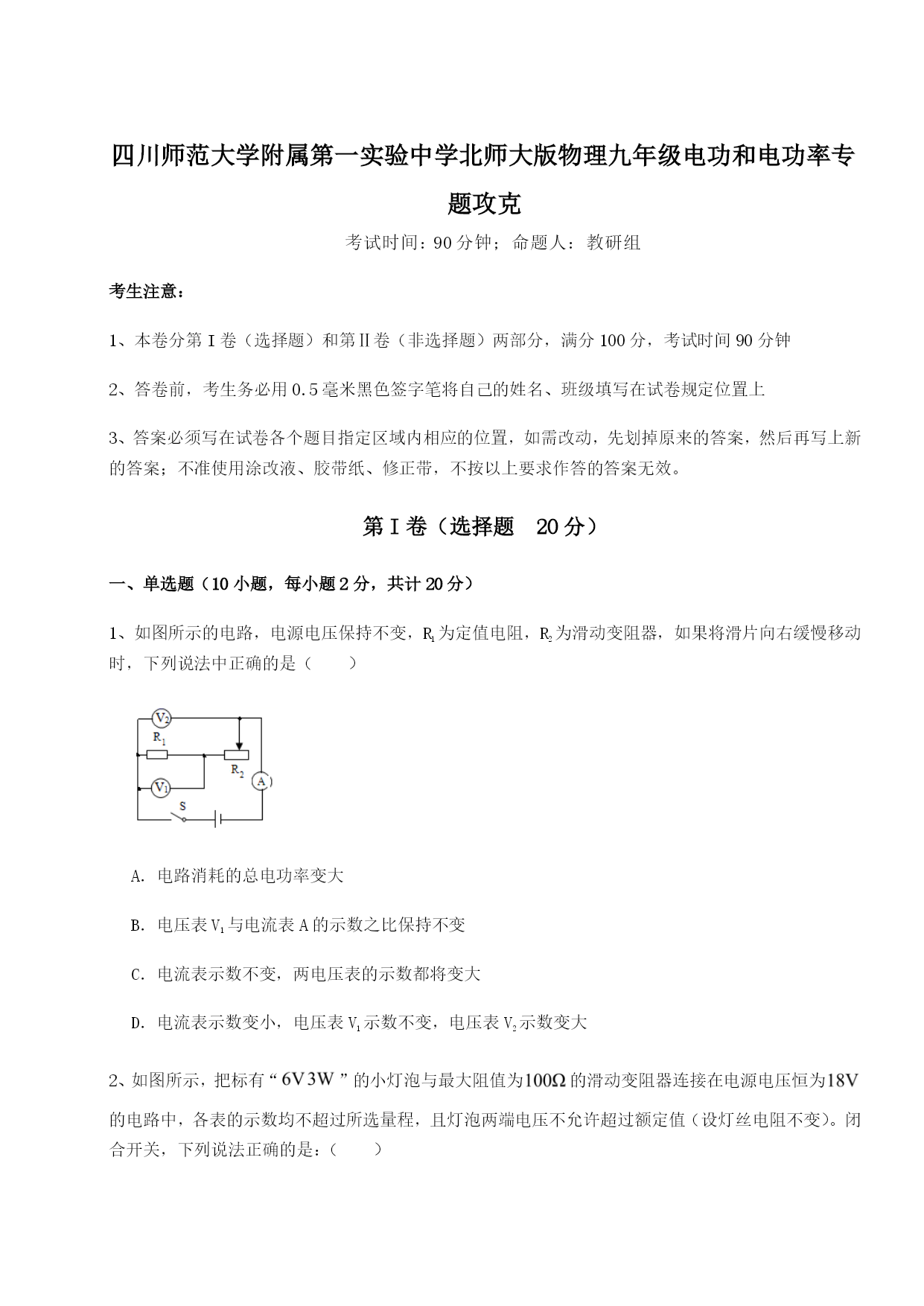

四川师范大学附属第一实验中学北师大版物理九年级电功和电功率专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大2、如图所示，把标有“”的小灯泡与最大阻值为的滑动变阻器连接在电源电压恒为的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。闭合开关，下列说法正确的是：（）A．闭合开关前滑片应移至滑动变阻器的最左端B．电路的总功率最大值为C．小灯泡的电功率最小值为D．滑动变阻器允许调节的范围是3、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④4、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮5、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kWhC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多6、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰7、探究“电流通过导体时产生的热量与什么因素有关”的实验。如图甲和乙所示，两个透明容器中密闭着等质量的空气，两容器中的电阻丝串联起来，连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化。则（）A．在图甲中，通过两电热丝的电流不相等，是探究通过导体产生的热量与通过导体电阻的关系B．在图乙中，是探究电流通过导体产生的热量与导体电流的关系C．在该实验中，我们是通过观察U形管中液面的高度来比较各容器中电热丝产生热量的多少的D．英国物理学家焦耳通过大量实验，最先精确地确定了电流通过导体时产生的热量跟电阻的二次方成正比，跟导体的电流成正比，跟通电时间成正比，这个规律叫做焦耳定律8、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮9、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:310、两只小灯泡L1和L2的额定电压为1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是（）A．L1的电阻大于L2的电阻B．通过L1的电流为0.25AC．L2的电阻值为7.5ΩD．L1和L2并联后正常发光，电路消耗的总功率为0.675W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。则可变电阻R2接入电路的阻值变化范围是，电阻R1=Ω，电源电压是V。2、将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常
