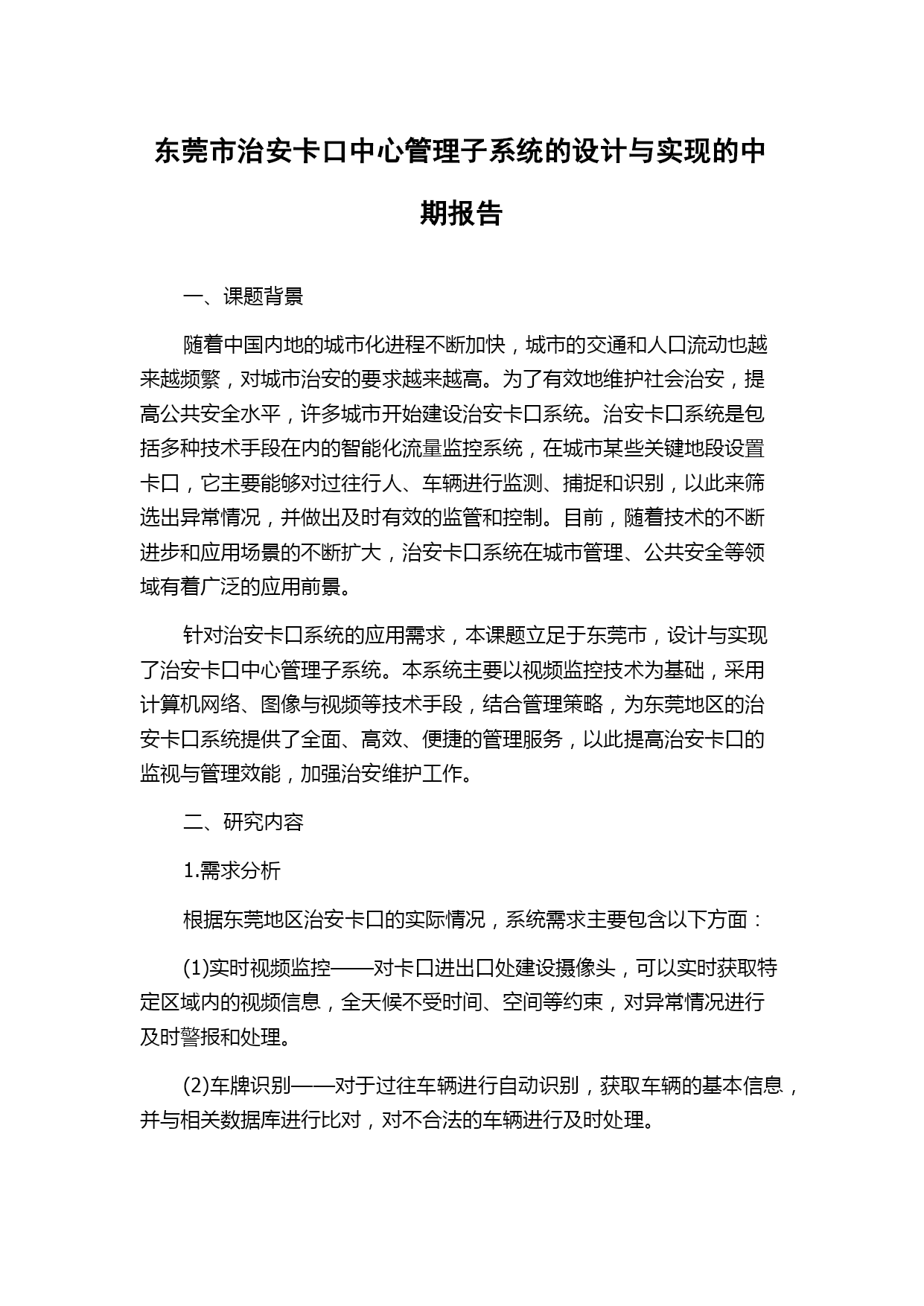

东莞市治安卡口中心管理子系统的设计与实现的中期报告一、课题背景随着中国内地的城市化进程不断加快，城市的交通和人口流动也越来越频繁，对城市治安的要求越来越高。为了有效地维护社会治安，提高公共安全水平，许多城市开始建设治安卡口系统。治安卡口系统是包括多种技术手段在内的智能化流量监控系统，在城市某些关键地段设置卡口，它主要能够对过往行人、车辆进行监测、捕捉和识别，以此来筛选出异常情况，并做出及时有效的监管和控制。目前，随着技术的不断进步和应用场景的不断扩大，治安卡口系统在城市管理、公共安全等领域有着广泛的应用前景。针对治安卡口系统的应用需求，本课题立足于东莞市，设计与实现了治安卡口中心管理子系统。本系统主要以视频监控技术为基础，采用计算机网络、图像与视频等技术手段，结合管理策略，为东莞地区的治安卡口系统提供了全面、高效、便捷的管理服务，以此提高治安卡口的监视与管理效能，加强治安维护工作。二、研究内容1.需求分析根据东莞地区治安卡口的实际情况，系统需求主要包含以下方面：(1)实时视频监控——对卡口进出口处建设摄像头，可以实时获取特定区域内的视频信息，全天候不受时间、空间等约束，对异常情况进行及时警报和处理。(2)车牌识别——对于过往车辆进行自动识别，获取车辆的基本信息，并与相关数据库进行比对，对不合法的车辆进行及时处理。(3)报表统计——对治安卡口系统进行数据整理，形成多种报表，以供管理部门查阅，无论是治安情况统计、考勤管理或管理者对卡口的管理与效益检查，都能轻松应对。2.系统架构设计本系统主要由3部分构成：前置视频传输处理模块、中心管理子系统、后台数据库管理系统。其中，前置模块是连接视频监控设备的关键环节，将视频信息进行数码转换，并进行初步处理后传输至中心管理子系统。中心管理子系统主要负责网络资源调度管理、运营监督等工作，实时监控卡口数据并制作各种报表等；后台数据库管理系统主要负责数据的储存和查询，为中心管理子系统提供高质量的数据库保障。3.系统实现技术本系统采用的是目前比较成熟的视频监控技术，主要技术包括：(1)视频采集——选用高性能的摄像头，得到高清晰的图像信号。(2)视频传输——使用高速传输协议将图像数据传输至中心管理子系统。(3)视频处理——在中心管理子系统内对接收到的视频流进行鉴别、统计、分析和处理等操作。(4)图像处理技术——使用图像智能分析算法，对视频图像进行分析和处理，定位车辆行驶轨迹和车型、车牌等信息，并将处理结果用于实时监测和决策。三、设计方案1.前置摄像模块设计前置摄像模块采用海思公司的高性能芯片作为主控，配备多个CMOS传感器，可获得高清晰度、高清晰度、高分辨率视频图像。传感器通过柔性线缆与处理单元连接，采用2芯线程进程采集图像信号，并在图像处理单元内进行数字化转换和滤波处理。2.中心管理子系统设计中心管理系统主要由数据采集子系统、算法运行子系统、数据管理子系统、服务管理子系统、安全保障子系统和用户接口子系统六个部分构成。其中，数据采集子系统负责视频流的采集与传输；算法运行子系统负责图像处理、挖掘、分析和决策；数据管理子系统则负责对数据资源的存储、管理和查询等。3.车牌识别算法实现车牌识别算法包括车牌定位、字符分割、字符识别等三个过程。首先进行车牌定位，确定车牌的位置，然后对车牌字符进行分割，识别出每个字符的图像块，最后对字符块进行匹配和识别。四、进展情况本系统目前已完成前置摄像模块的设计和制作，并完成前置摄像模块与中心管理子系统的连接测试。中心管理子系统的大部分模块已经完成，并进入到测试阶段。车牌识别算法的实现也取得了一定的进展，初步实现了对静态车牌的识别。五、总结本课题旨在设计和实现东莞市治安卡口中心管理子系统，全面提升东莞市治安卡口系统的监视和管理效率。目前，本系统已经完成了前置摄像模块的设计和测试，并完成了中心管理子系统的大部分模块设计。车牌识别算法的实现也已经取得了一定的进展。未来，本课题将着力完善系统整体设计，进一步提升系统的性能和稳定性。
