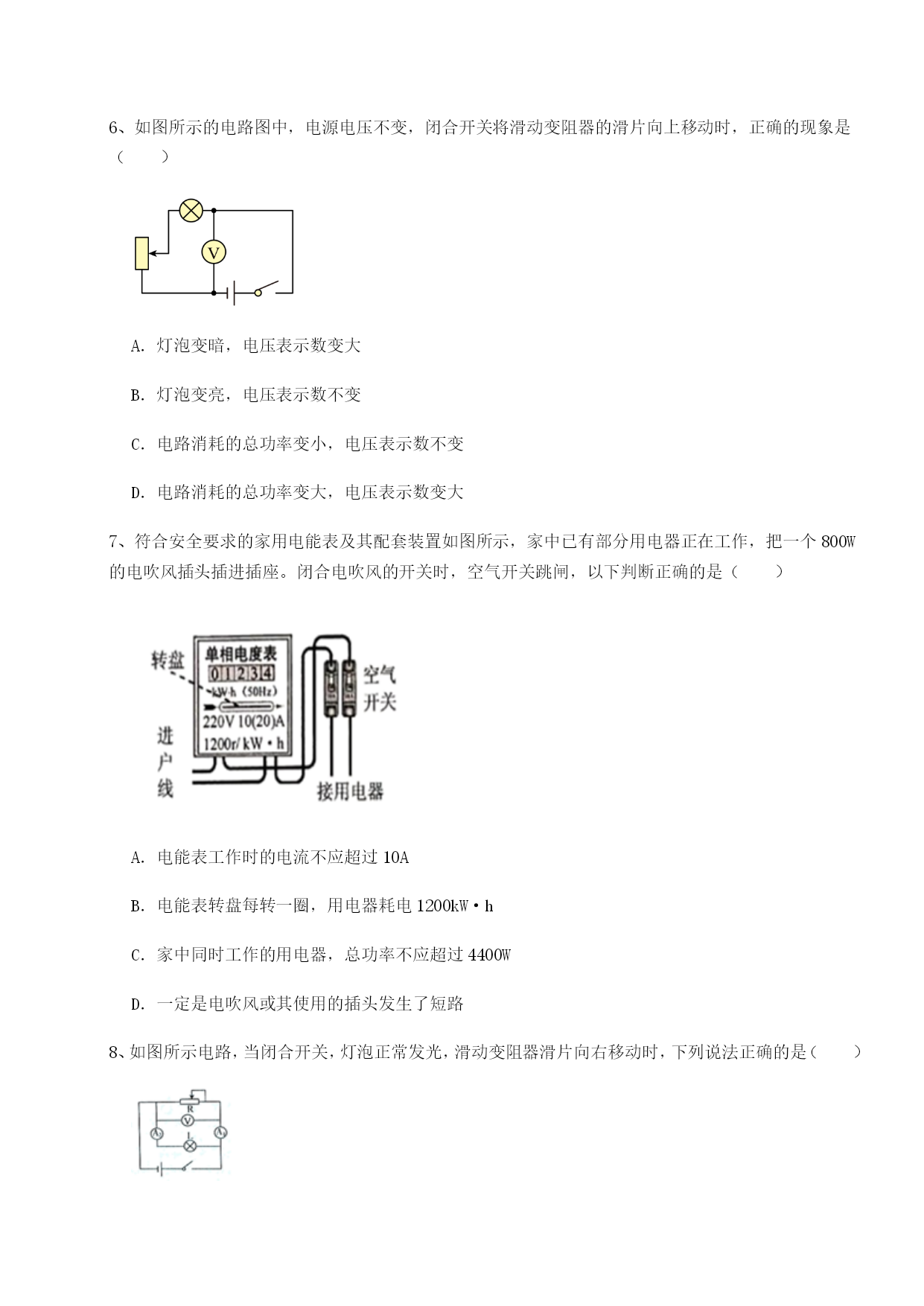

北京市育英中学北师大版物理九年级电功和电功率必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W2、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙3、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短4、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:35、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大6、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大7、符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）A．电能表工作时的电流不应超过10AB．电能表转盘每转一圈，用电器耗电1200kW·hC．家中同时工作的用电器，总功率不应超过4400WD．一定是电吹风或其使用的插头发生了短路8、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大9、探究“电流通过导体时产生的热量与什么因素有关”的实验。如图甲和乙所示，两个透明容器中密闭着等质量的空气，两容器中的电阻丝串联起来，连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化。则（）A．在图甲中，通过两电热丝的电流不相等，是探究通过导体产生的热量与通过导体电阻的关系B．在图乙中，是探究电流通过导体产生的热量与导体电流的关系C．在该实验中，我们是通过观察U形管中液面的高度来比较各容器中电热丝产生热量的多少的D．英国物理学家焦耳通过大量实验，最先精确地确定了电流通过导体时产生的热量跟电阻的二次方成正比，跟导体的电流成正比，跟通电时间成正比，这个规律叫做焦耳定律10、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“50Ω1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是小军家的电能表，让“220V1200W”的用电器单独正常工作5min，发现电能表的转盘转过
