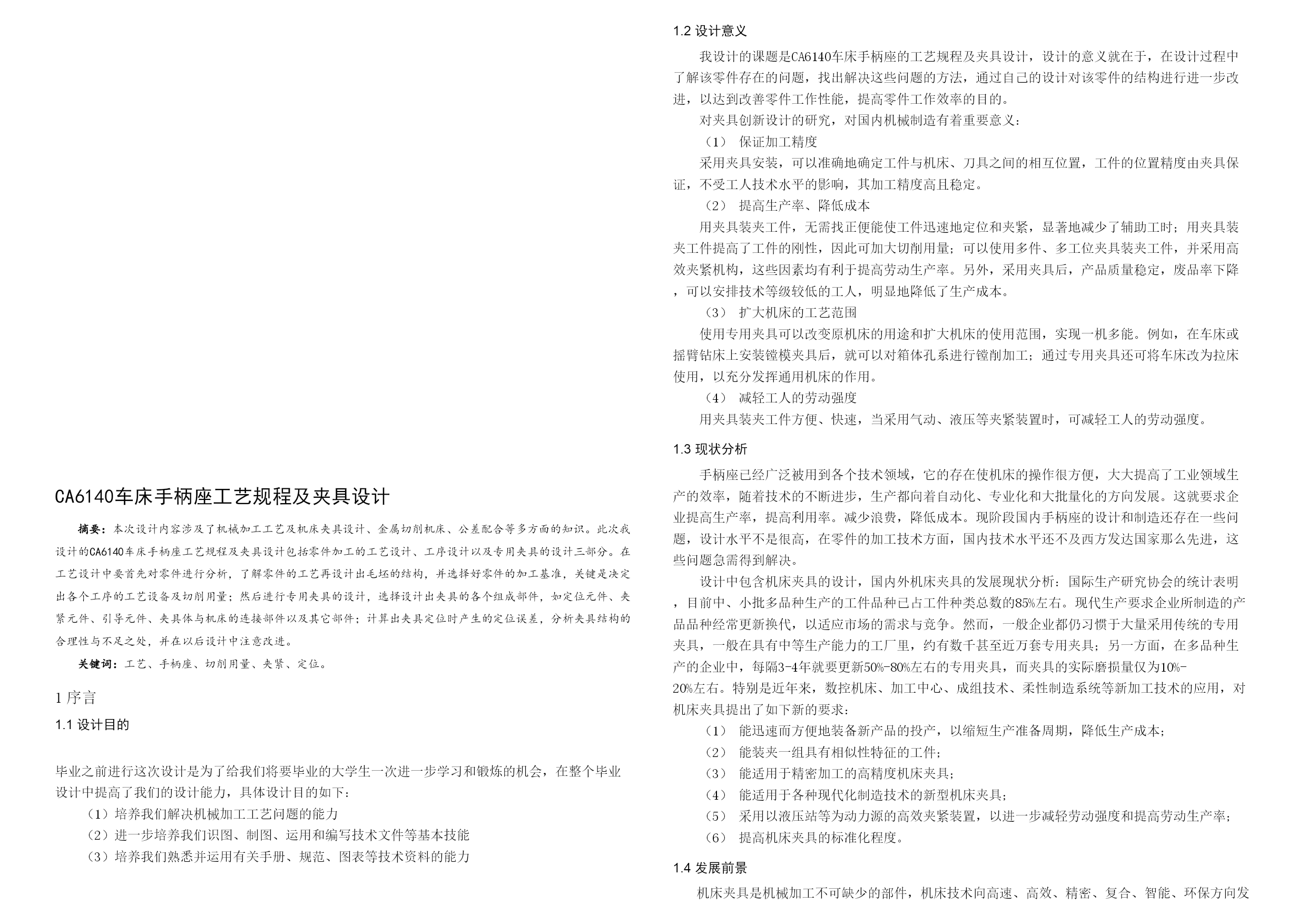

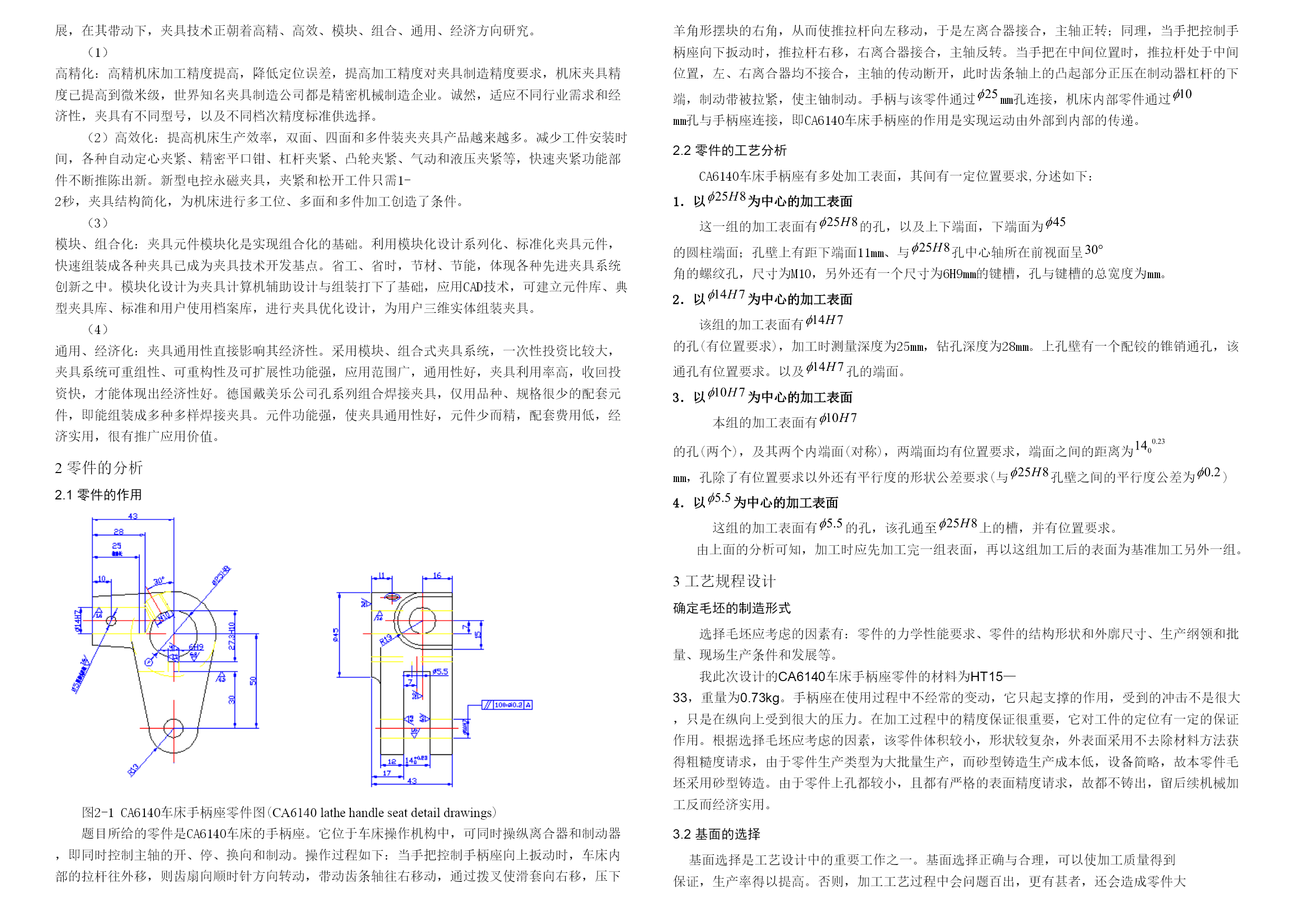

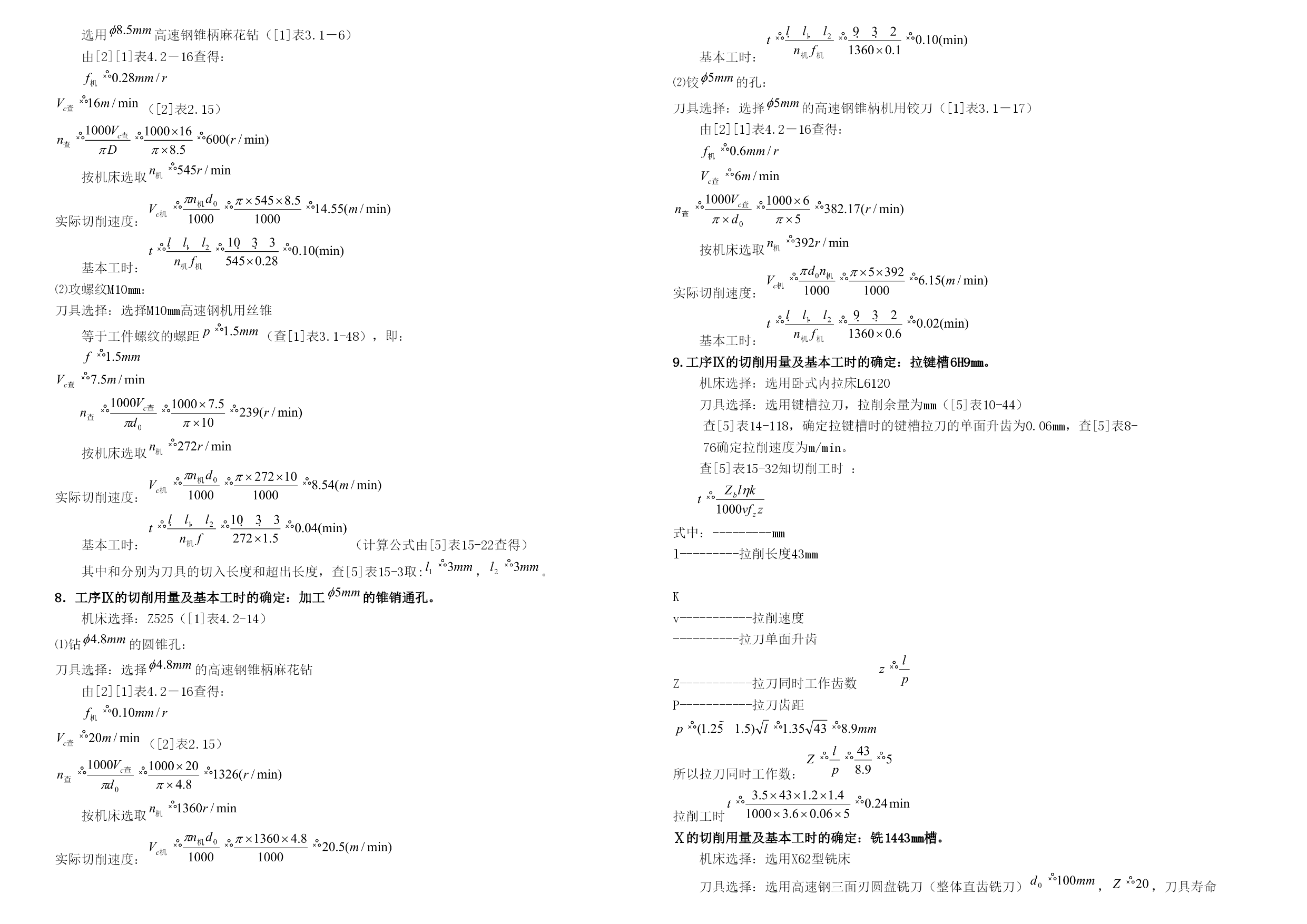

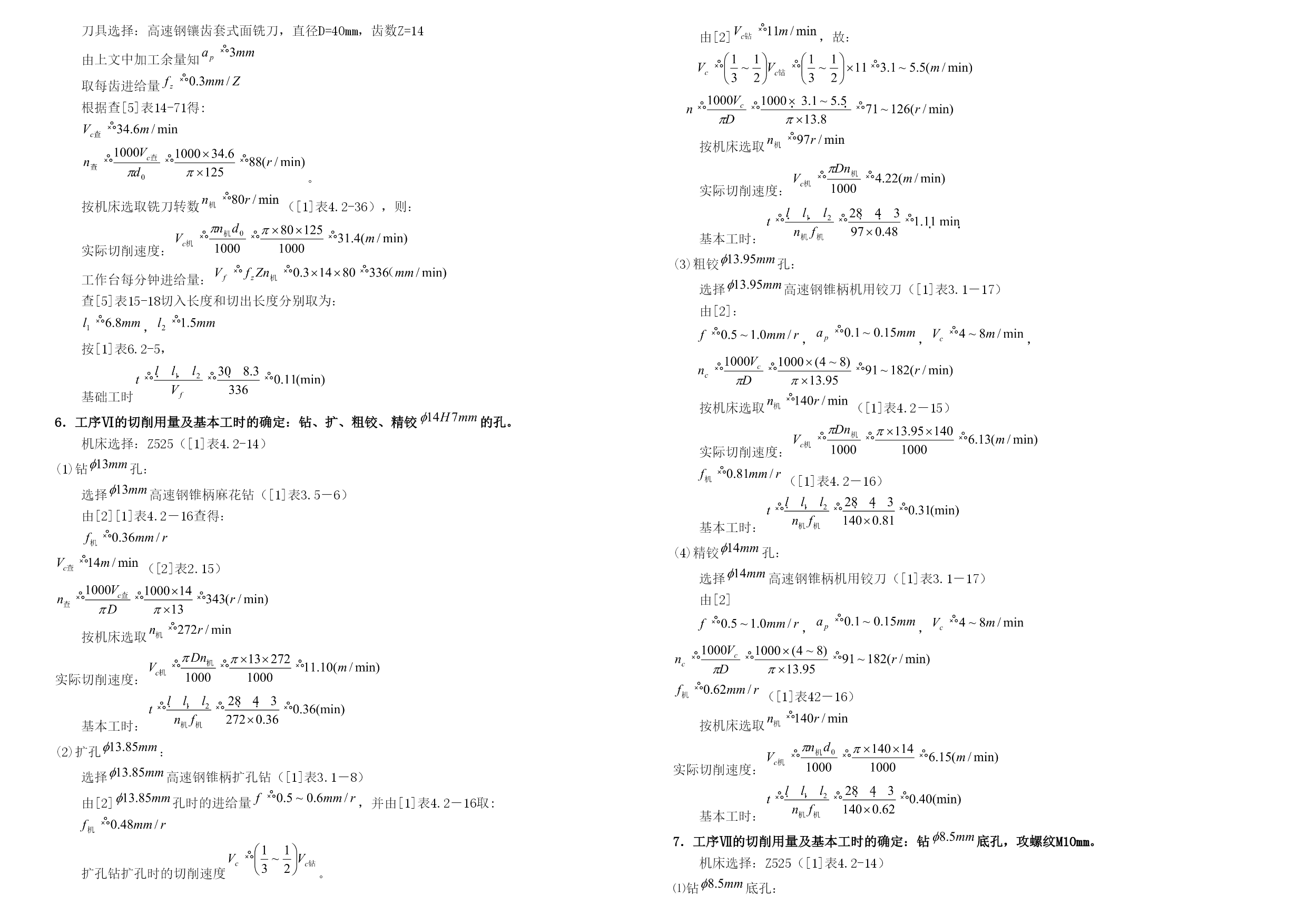

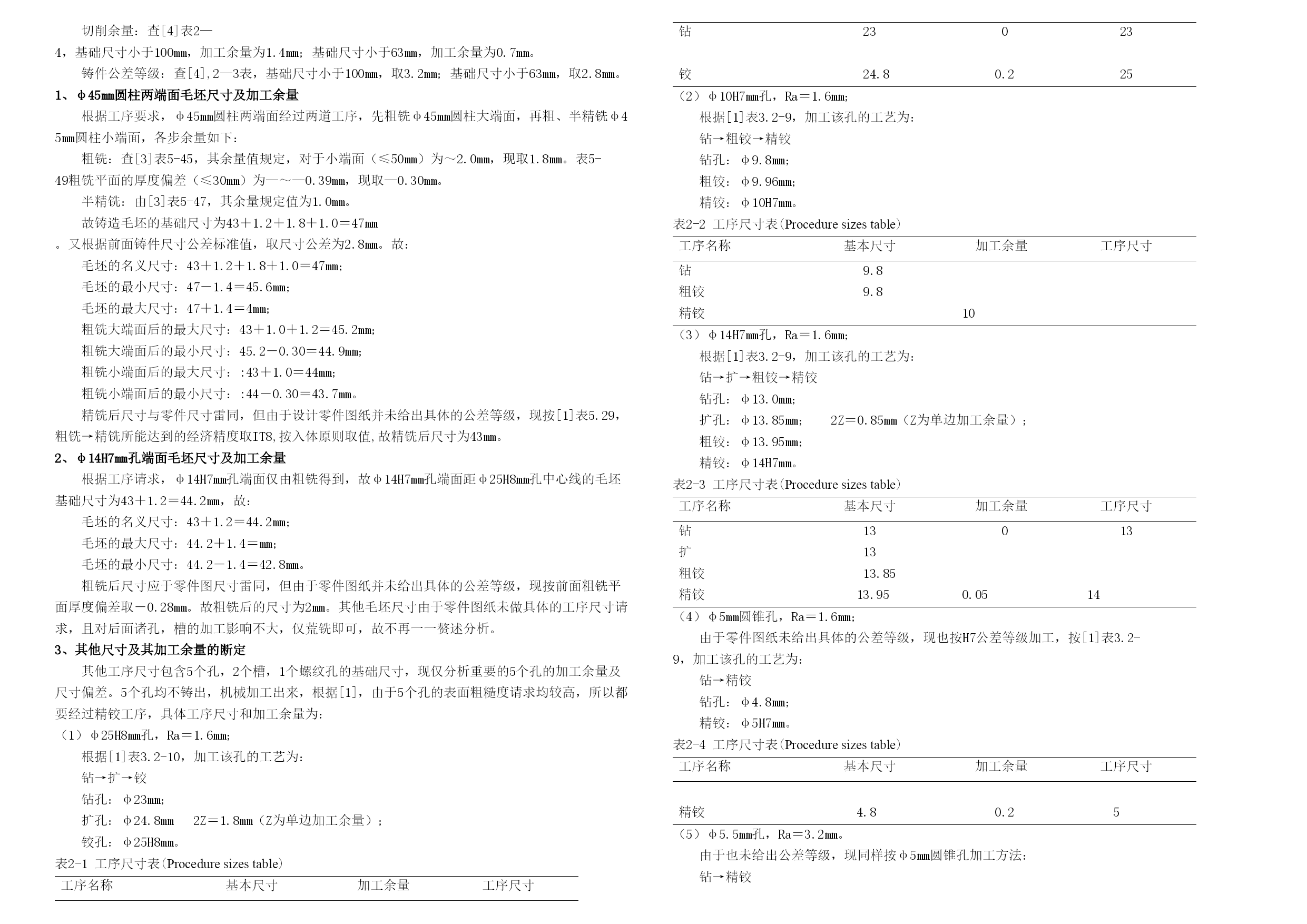

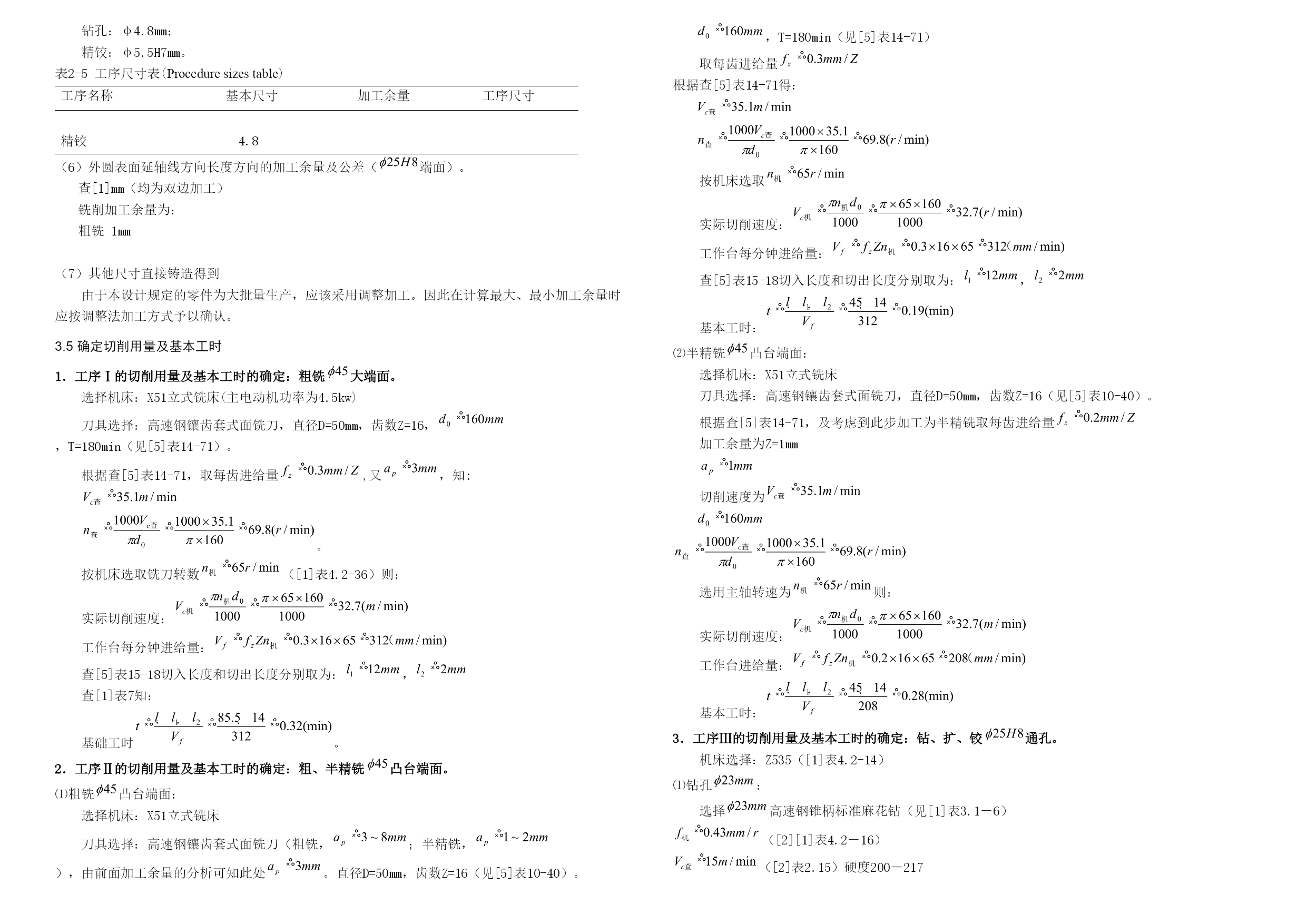

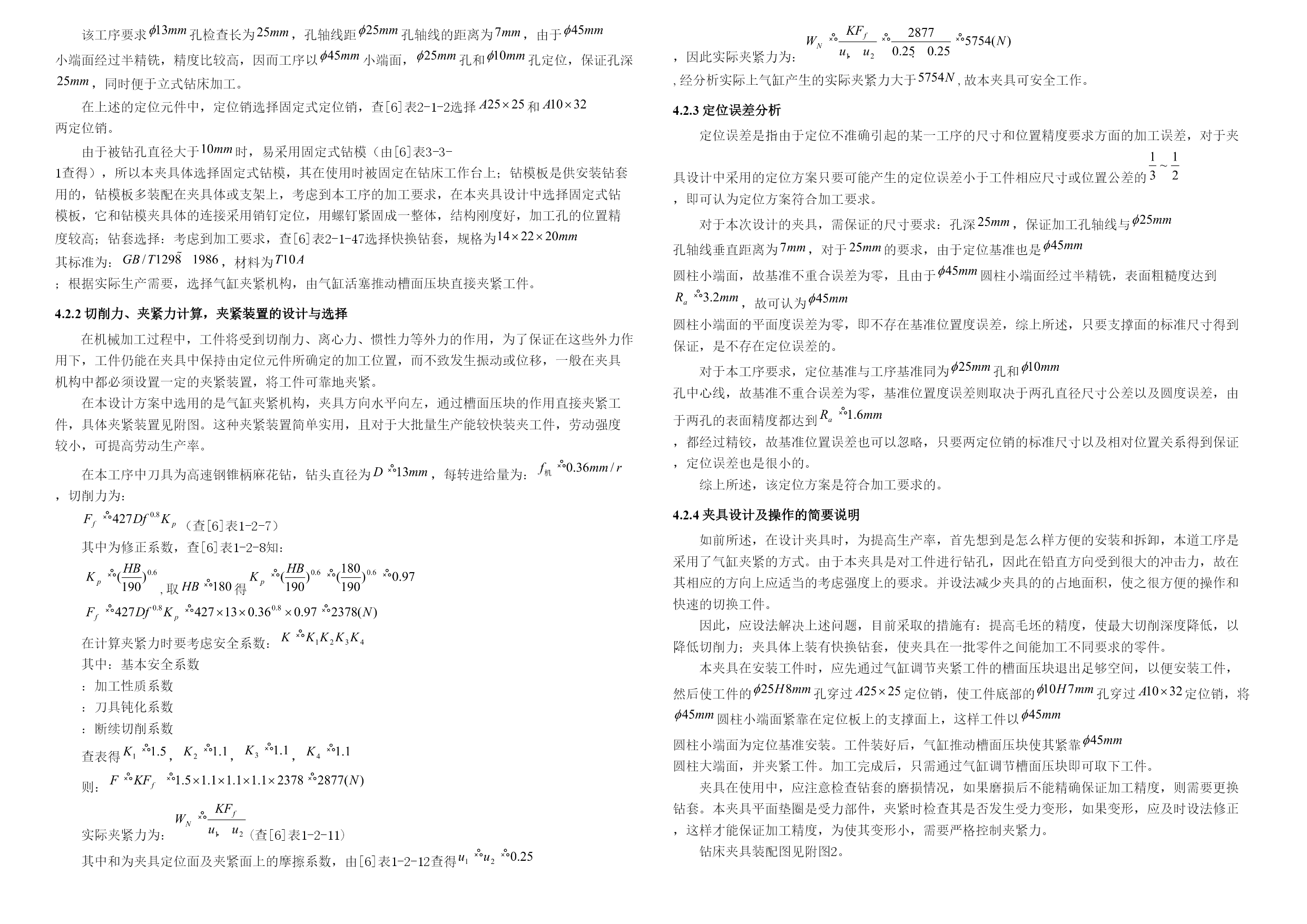

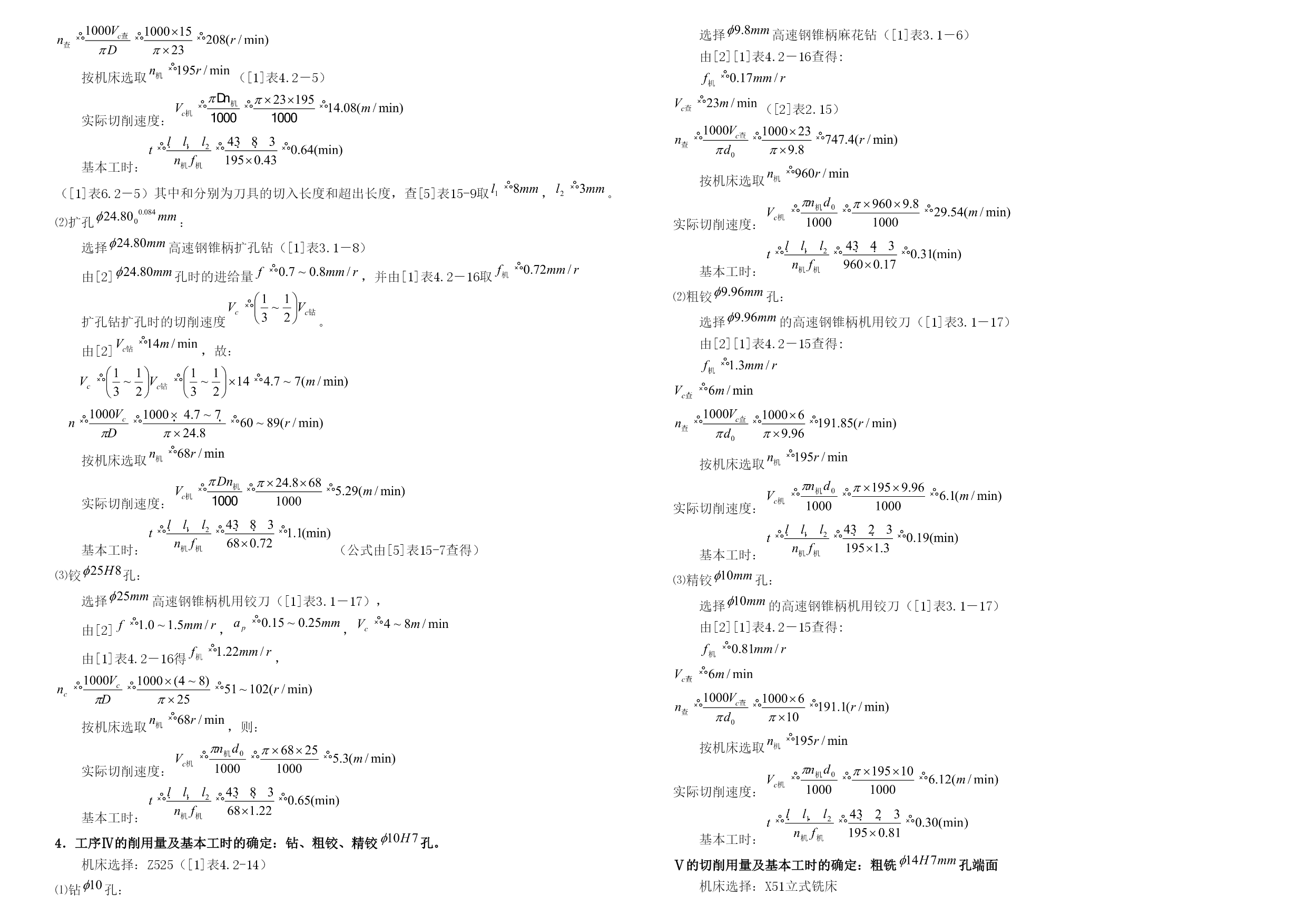

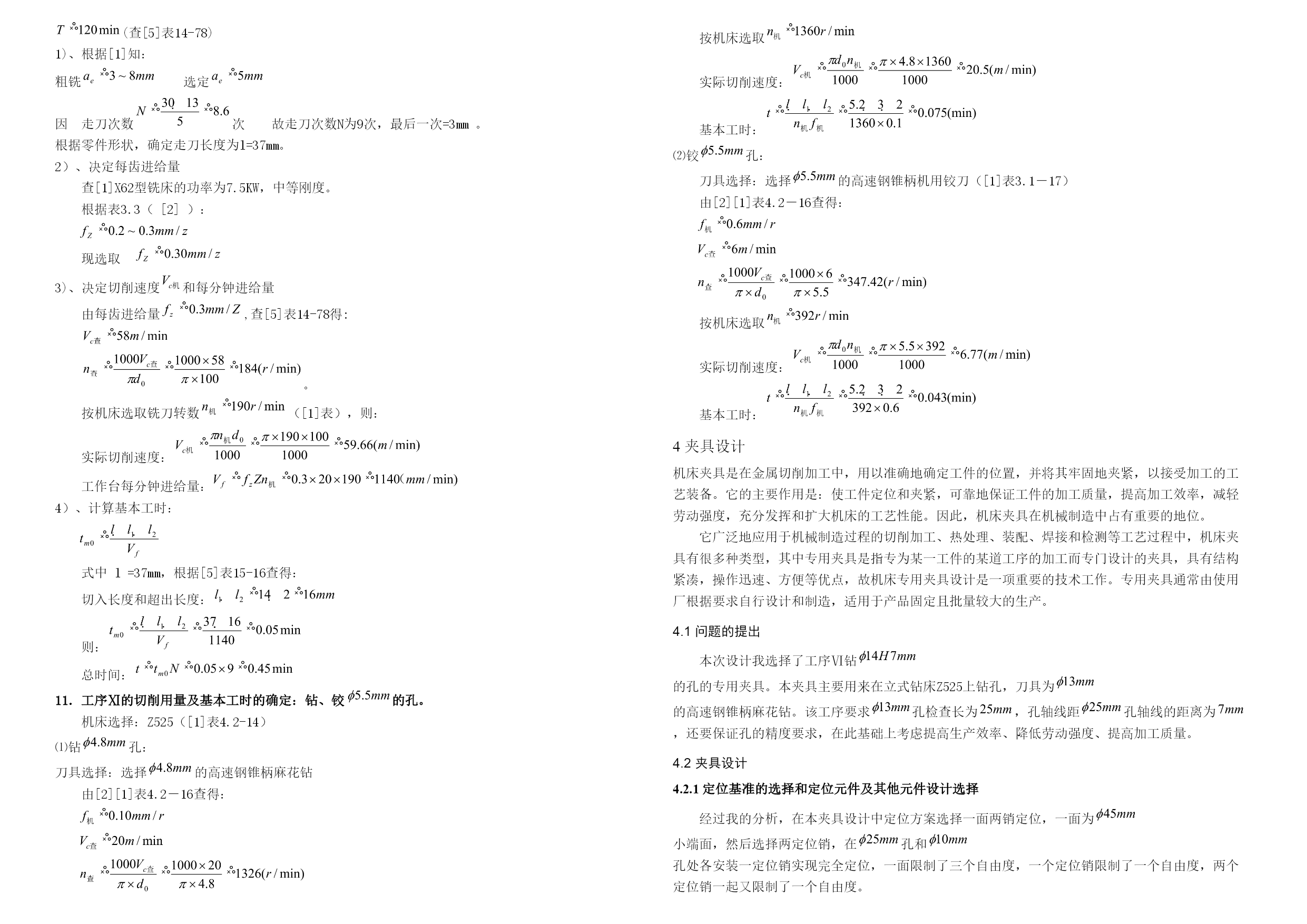

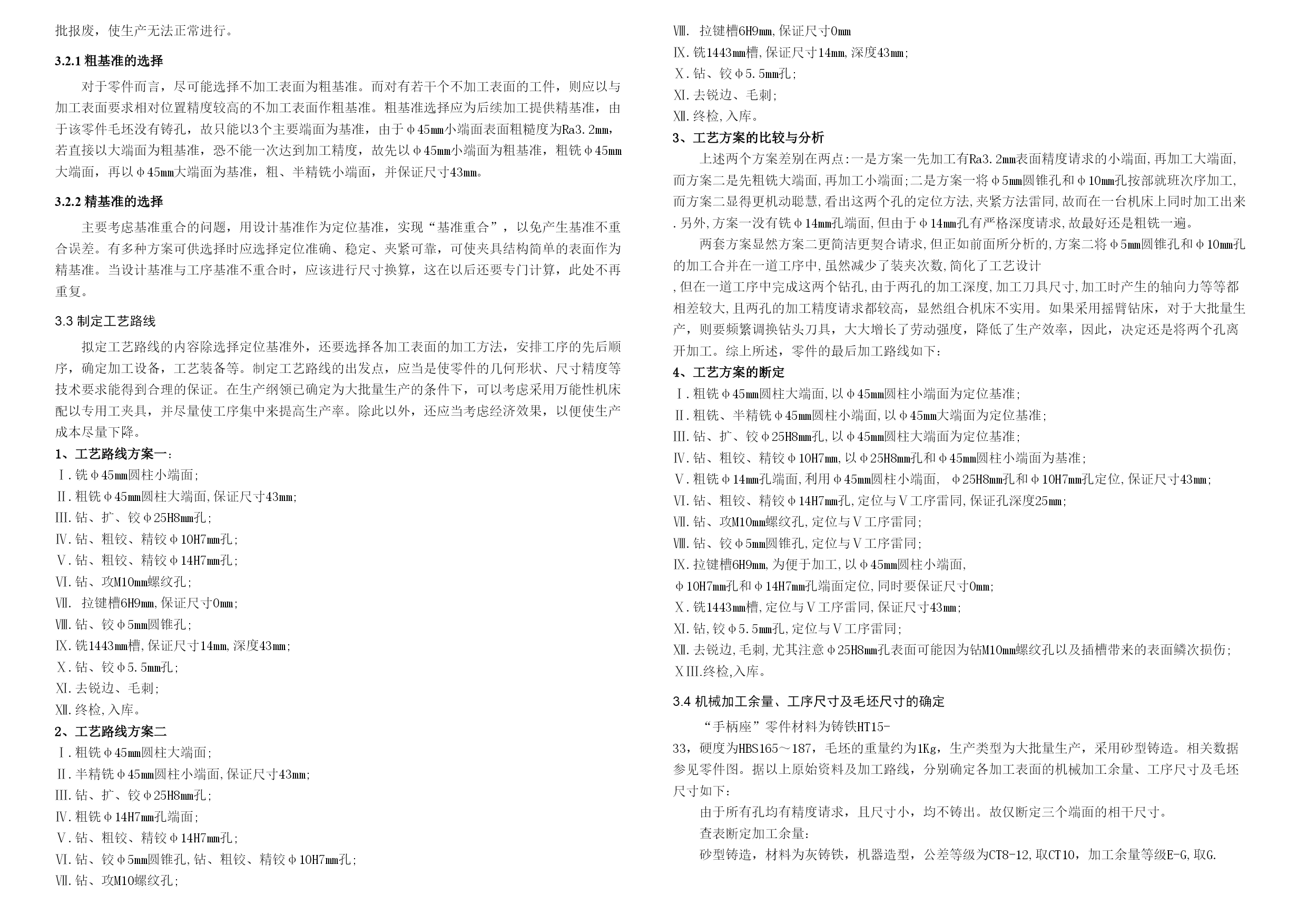

TOC\o"1-3"\h\z\uCA6140车床手柄座工艺规程及夹具设计摘要：本次设计内容涉及了机械加工工艺及机床夹具设计、金属切削机床、公差配合等多方面的知识。此次我设计的CA6140车床手柄座工艺规程及夹具设计包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，关键是决定出各个工序的工艺设备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。关键词：工艺、手柄座、切削用量、夹紧、定位。1序言1.1设计目的毕业之前进行这次设计是为了给我们将要毕业的大学生一次进一步学习和锻炼的机会，在整个毕业设计中提高了我们的设计能力，具体设计目的如下：（1）培养我们解决机械加工工艺问题的能力（2）进一步培养我们识图、制图、运用和编写技术文件等基本技能（3）培养我们熟悉并运用有关手册、规范、图表等技术资料的能力1.2设计意义我设计的课题是CA6140车床手柄座的工艺规程及夹具设计，设计的意义就在于，在设计过程中了解该零件存在的问题，找出解决这些问题的方法，通过自己的设计对该零件的结构进行进一步改进，以达到改善零件工作性能，提高零件工作效率的目的。对夹具创新设计的研究，对国内机械制造有着重要意义：（1）保证加工精度采用夹具安装，可以准确地确定工件与机床、刀具之间的相互位置，工件的位置精度由夹具保证，不受工人技术水平的影响，其加工精度高且稳定。（2）提高生产率、降低成本用夹具装夹工件，无需找正便能使工件迅速地定位和夹紧，显著地减少了辅助工时；用夹具装夹工件提高了工件的刚性，因此可加大切削用量；可以使用多件、多工位夹具装夹工件，并采用高效夹紧机构，这些因素均有利于提高劳动生产率。另外，采用夹具后，产品质量稳定，废品率下降，可以安排技术等级较低的工人，明显地降低了生产成本。（3）扩大机床的工艺范围使用专用夹具可以改变原机床的用途和扩大机床的使用范围，实现一机多能。例如，在车床或摇臂钻床上安装镗模夹具后，就可以对箱体孔系进行镗削加工；通过专用夹具还可将车床改为拉床使用，以充分发挥通用机床的作用。（4）减轻工人的劳动强度用夹具装夹工件方便、快速，当采用气动、液压等夹紧装置时，可减轻工人的劳动强度。1.3现状分析手柄座已经广泛被用到各个技术领域，它的存在使机床的操作很方便，大大提高了工业领域生产的效率，随着技术的不断进步，生产都向着自动化、专业化和大批量化的方向发展。这就要求企业提高生产率，提高利用率。减少浪费，降低成本。现阶段国内手柄座的设计和制造还存在一些问题，设计水平不是很高，在零件的加工技术方面，国内技术水平还不及西方发达国家那么先进，这些问题急需得到解决。设计中包含机床夹具的设计，国内外机床夹具的发展现状分析：国际生产研究协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专用夹具，一般在具有中等生产能力的工厂里，约有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔3-4年就要更新50%-80%左右的专用夹具，而夹具的实际磨损量仅为10%-20%左右。特别是近年来，数控机床、加工中心、成组技术、柔性制造系统等新加工技术的应用，对机床夹具提出了如下新的要求：（1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本；（2）能装夹一组具有相似性特征的工件；（3）能适用于精密加工的高精度机床夹具；（4）能适用于各种现代化制造技术的新型机床夹具；（5）采用以液压站等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高劳动生产率；（6）提高机床夹具的标准化程度。1.4发展前景机床夹具是机械加工不可缺少的部件，机床技术向高速、高效、精密、复合、智能、环保方向发展，在其带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向研究。（1）高精化：高精机床加工精度提高，降低定位误差，提高加工精度对夹具制造精度要求，机床夹具精度已提高到微米级，世界知名夹具制造公司都是精密机械制造企业。诚然，适应不同行业需求和经济性，夹具有不同型号，以及不同档次精度标准供选择。（2）高效化：提高机床生产效率，双面、四面和多件装夹夹具产品越来越多。减少工件安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能
