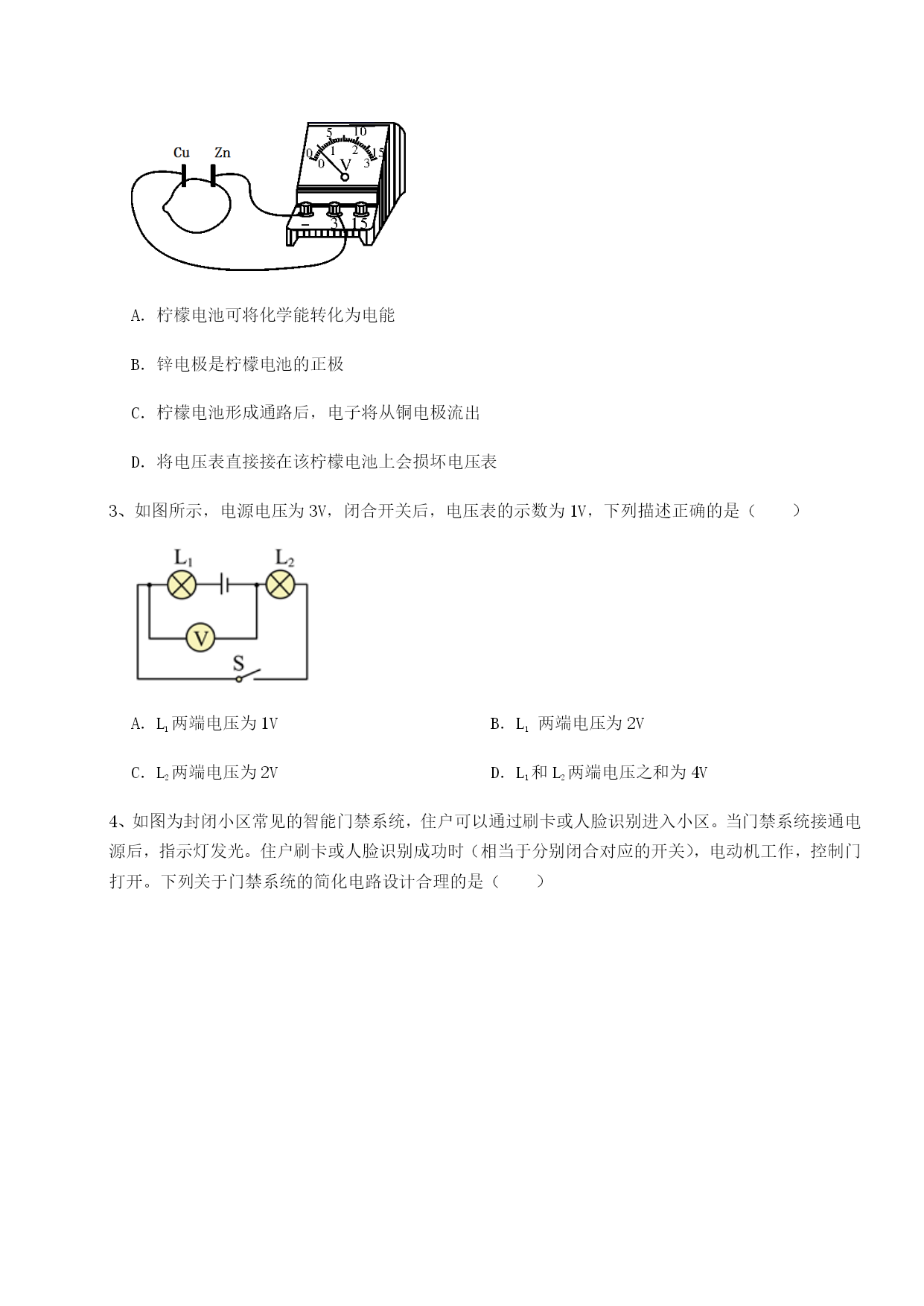

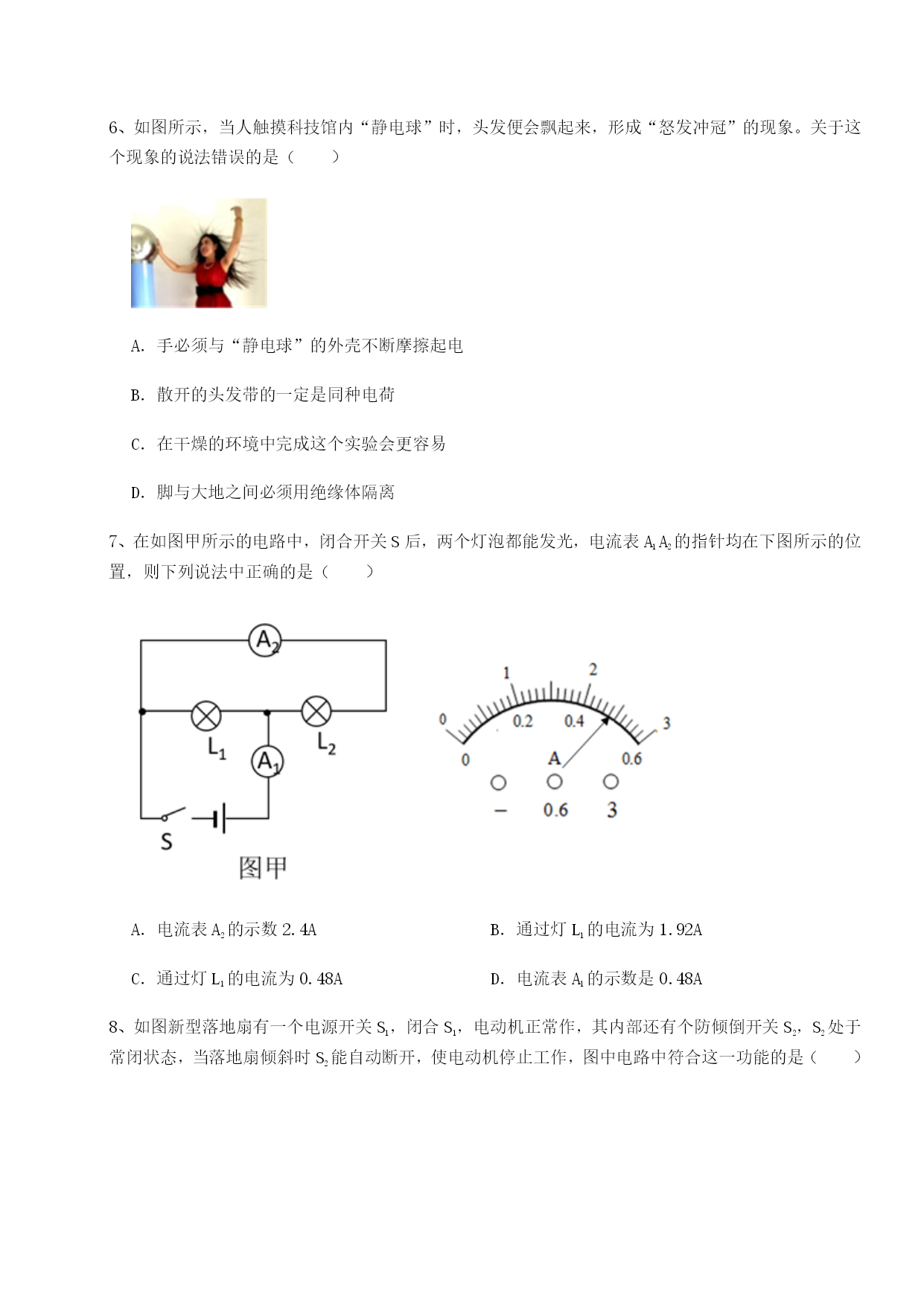

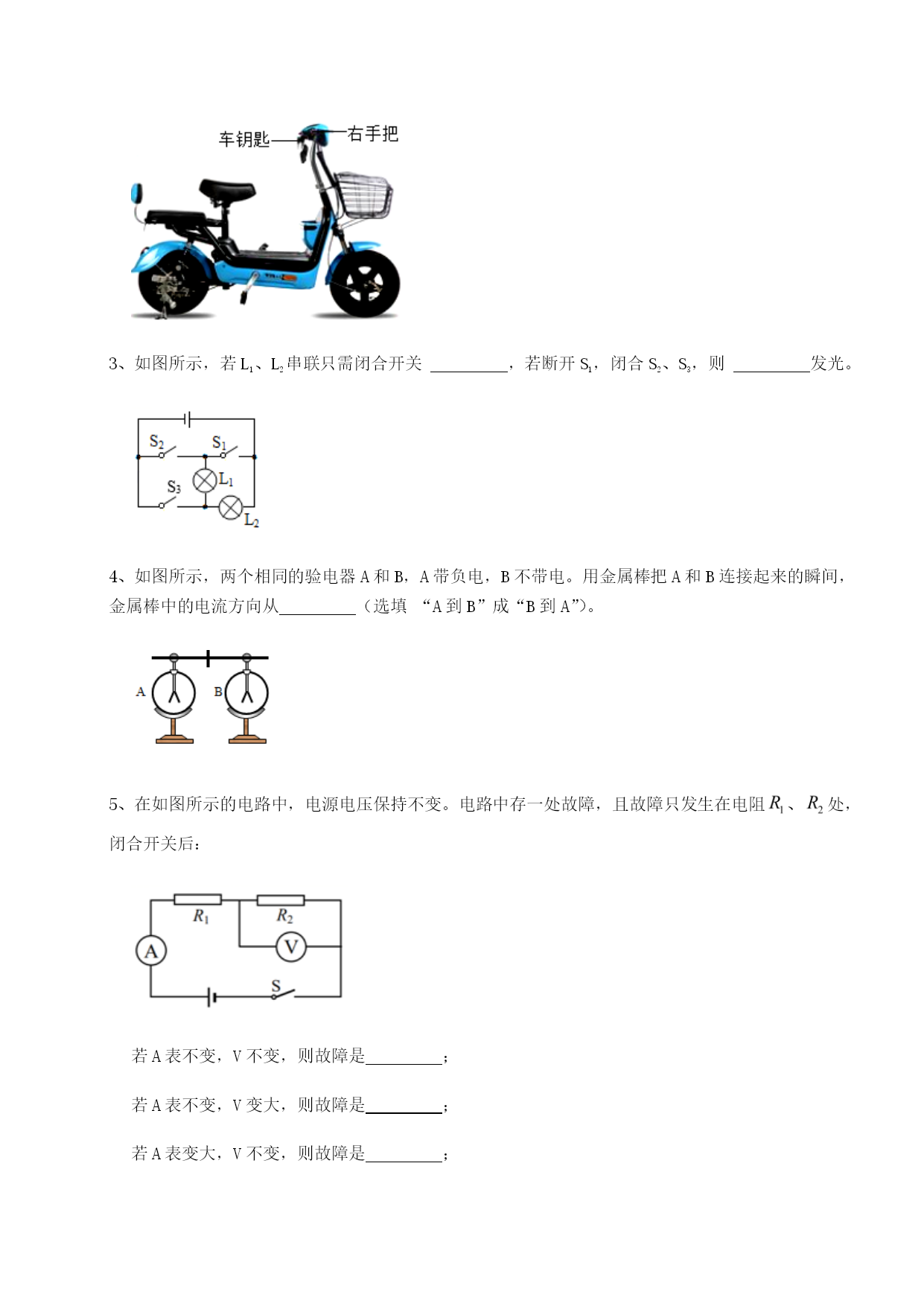

内蒙古翁牛特旗乌丹第一中学北师大版物理九年级第十一章简单电路同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大2、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表3、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V4、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．5、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．6、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离7、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4AB．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48AD．电流表A1的示数是0.48A8、如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是（）A．B．C．D．9、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路10、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，闭合开关后，灯泡L1和L2是（选填“串联”或者“并联”）的，电压表V1，V2和V3的示数分别为U1，U2和U3，则三个电表示数之间存在的关系是。2、如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个，电动车前面的大灯与车把手上控制它的开关是（选填“串”或“并”）联连接的。3、如图所示，若L1、L2串联只需闭合开关，若断开S1，闭合S2、S3，则发光。4、如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从（选填“A到B”成“B到A”）。5、在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻、处，闭合开关后：若A表不变，V不变，则故障是；若A表不变，V变大，则故障是；若A表变大，V不变，则故障是；若A表变大，V变大，则故障是。6、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯
