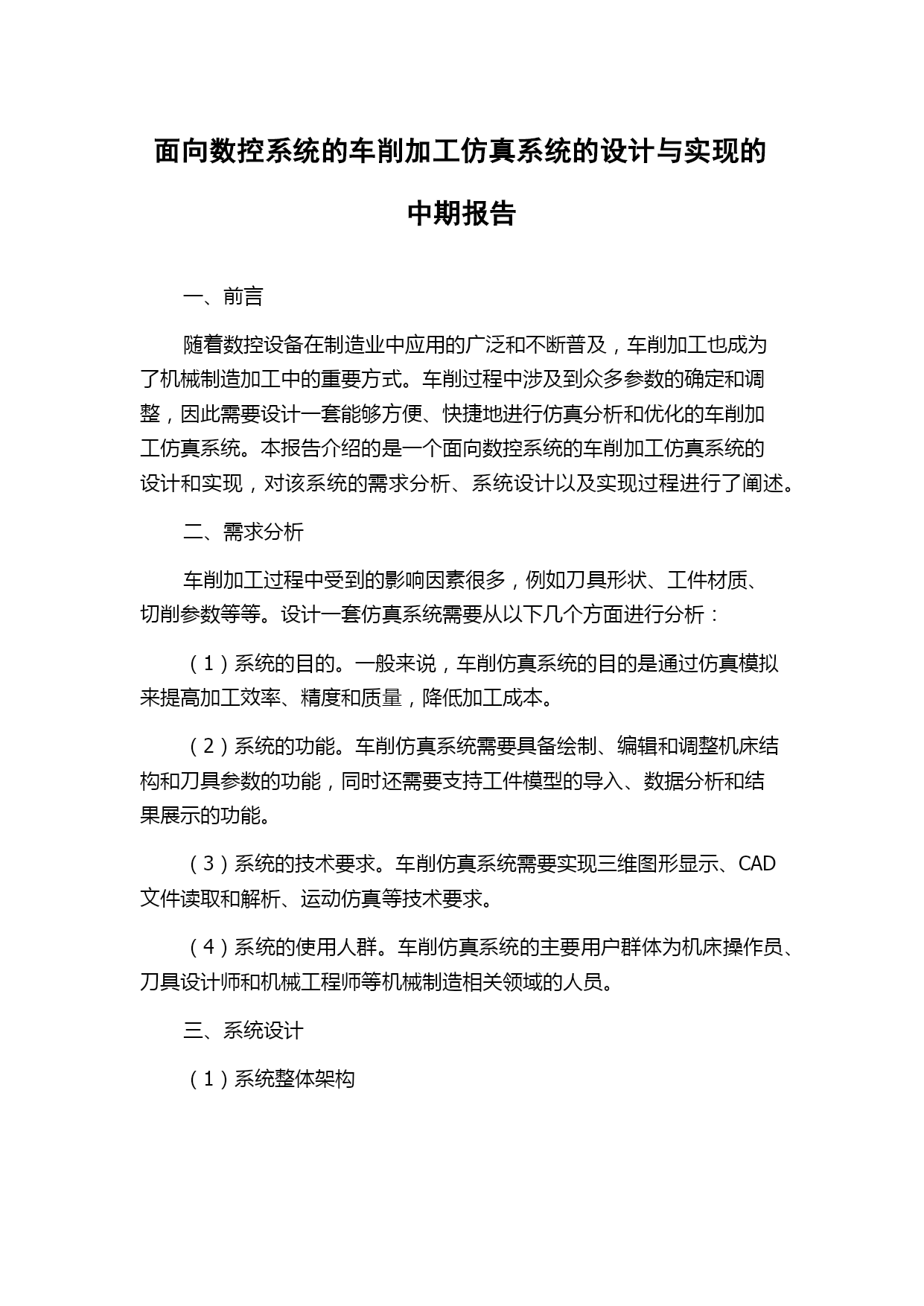

面向数控系统的车削加工仿真系统的设计与实现的中期报告一、前言随着数控设备在制造业中应用的广泛和不断普及，车削加工也成为了机械制造加工中的重要方式。车削过程中涉及到众多参数的确定和调整，因此需要设计一套能够方便、快捷地进行仿真分析和优化的车削加工仿真系统。本报告介绍的是一个面向数控系统的车削加工仿真系统的设计和实现，对该系统的需求分析、系统设计以及实现过程进行了阐述。二、需求分析车削加工过程中受到的影响因素很多，例如刀具形状、工件材质、切削参数等等。设计一套仿真系统需要从以下几个方面进行分析：（1）系统的目的。一般来说，车削仿真系统的目的是通过仿真模拟来提高加工效率、精度和质量，降低加工成本。（2）系统的功能。车削仿真系统需要具备绘制、编辑和调整机床结构和刀具参数的功能，同时还需要支持工件模型的导入、数据分析和结果展示的功能。（3）系统的技术要求。车削仿真系统需要实现三维图形显示、CAD文件读取和解析、运动仿真等技术要求。（4）系统的使用人群。车削仿真系统的主要用户群体为机床操作员、刀具设计师和机械工程师等机械制造相关领域的人员。三、系统设计（1）系统整体架构整体架构分为前端UI和后台计算。前端UI包括绘图与编辑、模型导入、仿真参数设置等。后台计算主要包括机床参数计算、工件轮廓计算、刀具路径生成、仿真运动计算等。（2）前端UI设计前端UI采用图形用户界面(GUI)设计方式，主要包括以下几个模块：1.机床模型绘制与编辑模块该模块可以手动绘制3D机床模型，并且可以设置各种机床参数（如床身宽度、半径和高度等），同时支持对机床模型进行修改、拓展等。2.工件导入模块该模块支持STL等格式工件导入和编辑，并且可以设置工件基准、工件材质等参数。3.刀具模型绘制与编辑模块该模块支持手动绘制、导入和修改刀具模型，可以修改刀具尺寸、类型、角度等参数。4.仿真参数设置模块该模块支持各种加工参数设置，如切削深度、进给速率、切削速度等。（3）后台计算设计后台计算主要是通过数学模型的分析和计算来实现，主要的计算与分析过程包括以下几个步骤：1.刀具路径生成。通过输入各种切削参数和工件模型，可生成合理的刀具路径（包括渐进式、Z字型等路径）。2.机床参数计算。通过输入机床模型，可以计算机床的各项参数，包括轴向运动、旋转等参数。3.工件轮廓计算。通过输入工件模型和刀具路径，可以计算加工后工件的实际轮廓。4.仿真运动计算。通过模拟机床和刀具的运动，可以实现对加工过程的仿真和优化。四、系统实现本系统采用C#和OpenGL实现，主要实现了以下几个功能：（1）图形菜单界面，包括机床模型、工件导入、刀具模型和仿真参数设置等功能。（2）机床、工件和刀具的编辑与修改功能。（3）STL格式工件导入和显示，支持各种工件格式的导入和处理。（4）刀具路径生成，支持一步、Z字型和渐进式路径。（5）仿真模拟和运动模拟功能，可实现对加工过程的仿真和优化。五、总结本报告介绍了一个面向数控系统的车削加工仿真系统的设计和实现，从需求分析、系统设计、系统实现三个方面进行了阐述。本系统可以对加工过程进行仿真模拟和优化，提高了加工效率和质量，为机械制造加工领域提供了新的工具和技术支持。
