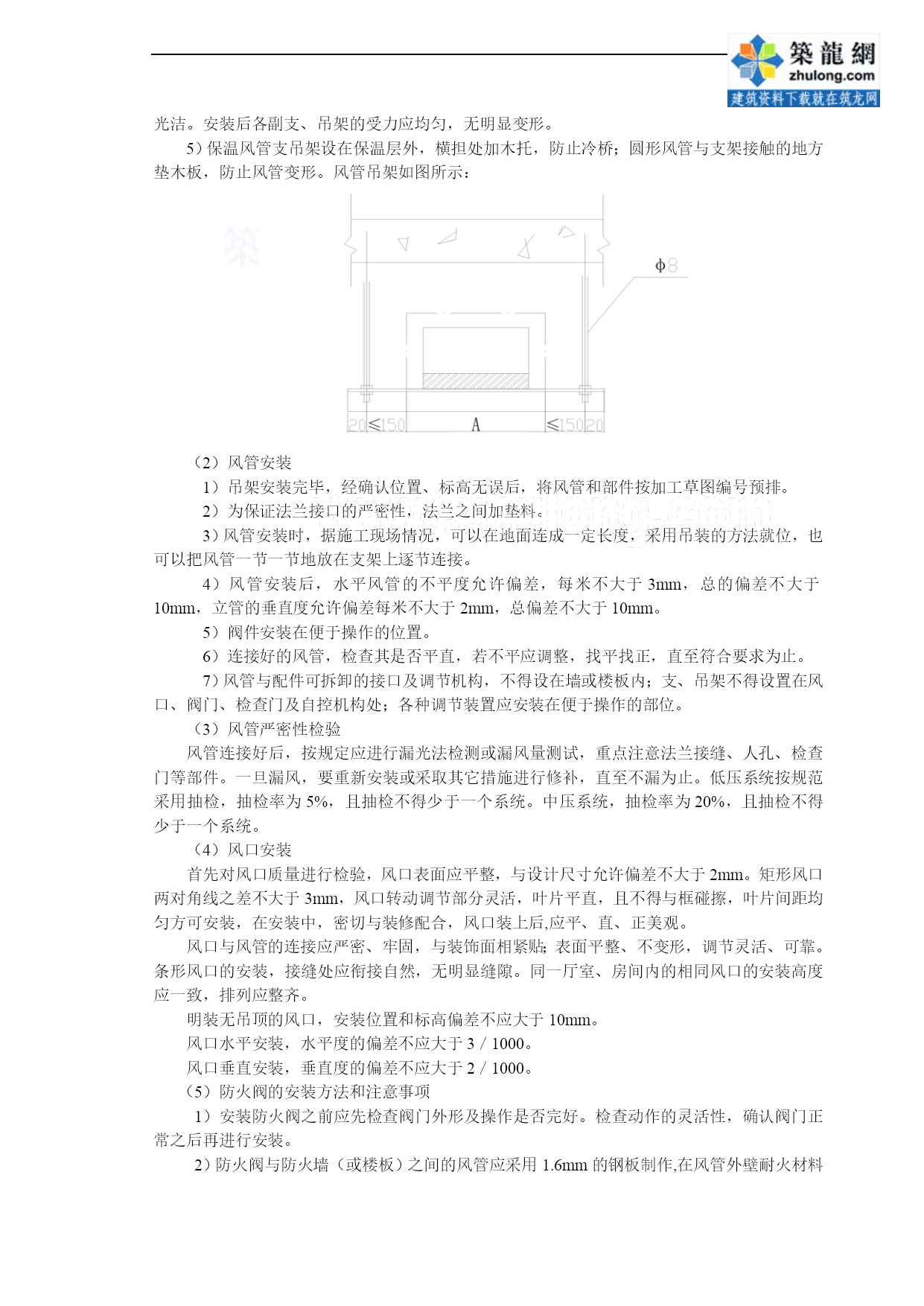

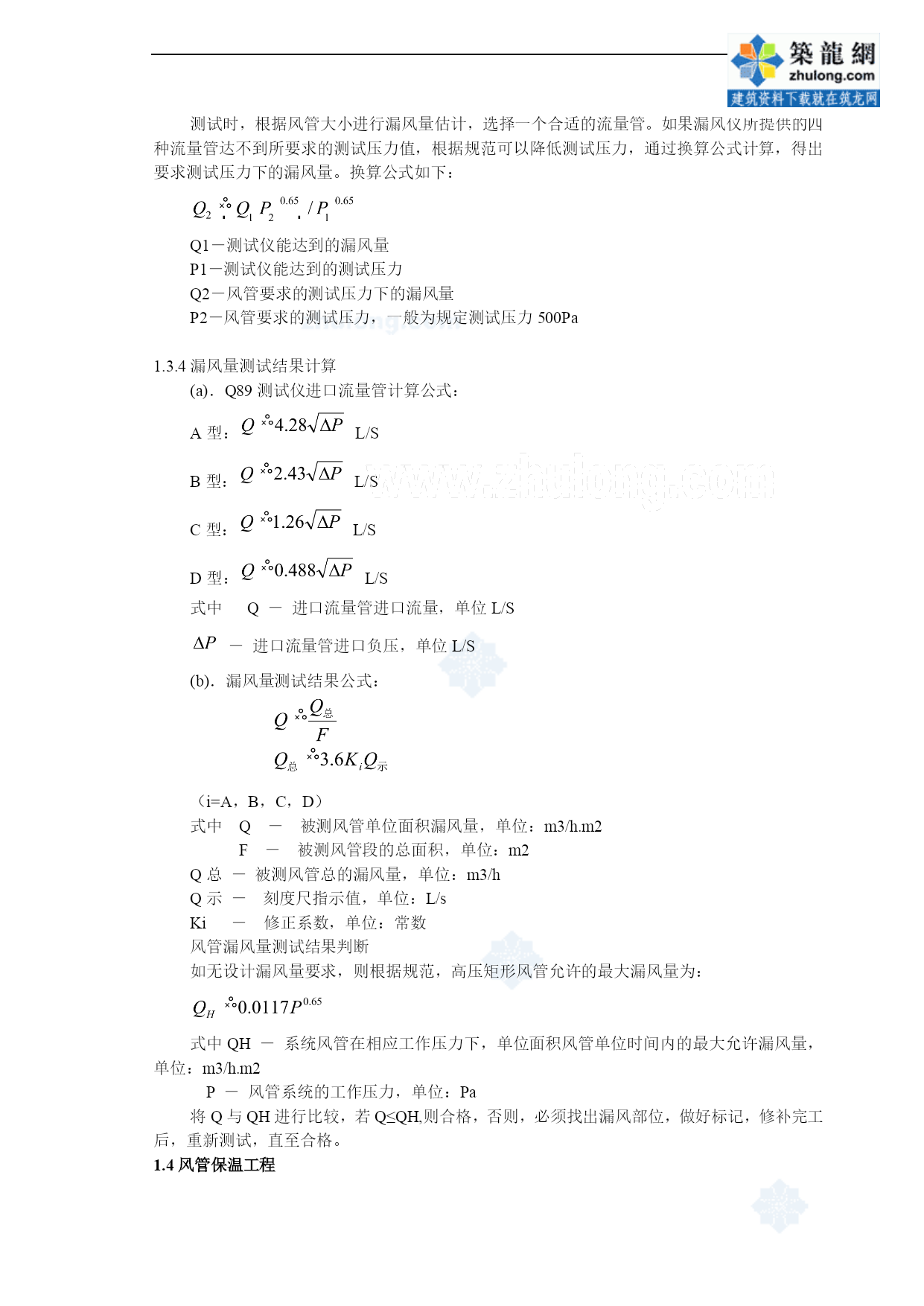

机电安装与净化装修工程施工方案批准：审核：编制：目录第一章编制依据与适用范围第二章通风施工技术方案第三章管道施工技术方案第四章电气施工技术方案第五章内装施工技术方案第六章施工进度计划机电安装施工方案第一章编制依据1、业主提供的厂房建筑工程施工图。2、国家、北京市有关建设工程管理的规定和规则。3、国家、北京市及行业现行的施工规范、规程及材料、技术标准。4、我公司现行的施工理念、质量体系文件及施工工艺和方法。第二章空调通风分项工程施工技术方案1.1镀锌钢板风管施工工艺1、施工准备接到施工图纸后，仔细熟悉图纸，做好图纸会审，及时发现问题，并同甲方与设计院制定出修正方案，尽量排除隐患；编制施工使用机具及材料供应计划，提出正式工程用材料计划、设备计划。2、现场测绘（1）现场草图要按施工图纸要求，结合工地实际情况进行测绘；（2）要标清系统各名称代号及所在楼层数风管尺寸；（3）加工件的每个接口及加固措施要书写清楚；3、风管的加工制作（1）选料根据风管用途不同及风管长边尺寸不同采用厚度、材质不同的风管矩形风管钢板厚度低中压风管钢板厚度钢板厚度（mm）镀锌铁皮钢板（方形风管）0.5～3200.6321～6300.75631～10001.01000～20001.22001～高压风管钢板厚度钢板厚度（mm）镀锌铁皮钢板（方形风管）0.75～6301.0631～12501.21251～（2）法兰用料的规格应符合下表规定：金属矩形风管法兰及螺栓规格(mm)风管长边尺寸b法兰用料规格（角钢）螺栓规格(mm)(mm)b≤63025×3M6630<b≤150030×3M81500<b≤250040×4金属圆形风管法兰及螺栓规格(mm)圆风管直径法兰用料规格螺拴规格(mm)扁钢(mm)角钢(mm)≤140-20*4M6150<D≤280-25*4280<D≤630<25×3630<D≤1250<30×4M81250<D≤2000<40×4（3）矩形风管边长大于或等于630mm，保温风管边长大于或等于800mm，其管段长度大于1200mm时，应采取加固措施。（4）风管与法兰组合成形时，风管与扁钢法兰可用翻边连接，与角钢法兰连接时，风管壁厚小于或等于1.5mm可采用翻边铆接，铆钉规格，铆孔尺寸见下表：类型风管规格铆孔尺寸铆钉规格方法兰120~630Φ4.5Φ4*8800~2000Φ5.5Φ5*10圆法兰200~500Φ4.5Φ4*8530~2000Φ5.5Φ5*10（5）法兰边上的孔距法兰内边尺寸为40mm，铆钉间距小于100mm，螺栓孔为Φ10，间距均在100mm以内。（6）管端伸出法兰量应根据法兰规格大小，适当确定翻边量。<40*4的伸出量为12mm；<30*4的伸出量为10mm；<25*3的伸出量为8mm；4、安装工艺甲方、监理报验，合格后，方可进行安装，其流程如下：现场定测放线→安装风管吊架→风管连接→分段漏光检查→风管吊装→漏风检测→风管绝热保温→风口安装→空调设备试运转→系统空吹→高效过滤器安装→系统调试→系统测试（1）风管支吊架的安装1）风管支吊架应按照标准图集及验收规范用料规格和作法制作。2）安装前，核对风管坐标位置和标高，找出风管走向和位置。3）支吊架在制作前,首先要对型钢进行矫正。4）支吊架间距符合设计要求。风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不应大于３m。对于薄钢板法兰的风管，其支、吊架间距不应大于3m。风管垂直安装，间距不应大于４m，单根直管至少应有２个固定点。吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。5）保温风管支吊架设在保温层外，横担处加木托，防止冷桥；圆形风管与支架接触的地方垫木板，防止风管变形。风管吊架如图所示：（2）风管安装1）吊架安装完毕，经确认位置、标高无误后，将风管和部件按加工草图编号预排。2）为保证法兰接口的严密性，法兰之间加垫料。3）风管安装时，据施工现场情况，可以在地面连成一定长度，采用吊装的方法就位，也可以把风管一节一节地放在支架上逐节连接。4）风管安装后，水平风管的不平度允许偏差，每米不大于3mm，总的偏差不大于10mm，立管的垂直度允许偏差每米不大于2mm，总偏差不大于10mm。5）阀件安装在便于操作的位置。6）连接好的风管，检查其是否平直，若不平应调整，找平找正，直至符合要求为止。7）风管与配件可拆卸的接口及调节机构，不得设在墙或楼板内；支、吊架不得设置在风口、阀门、检查门及自控机构处；各种调节装置应安装在便于操作的部位。（3）风管严
