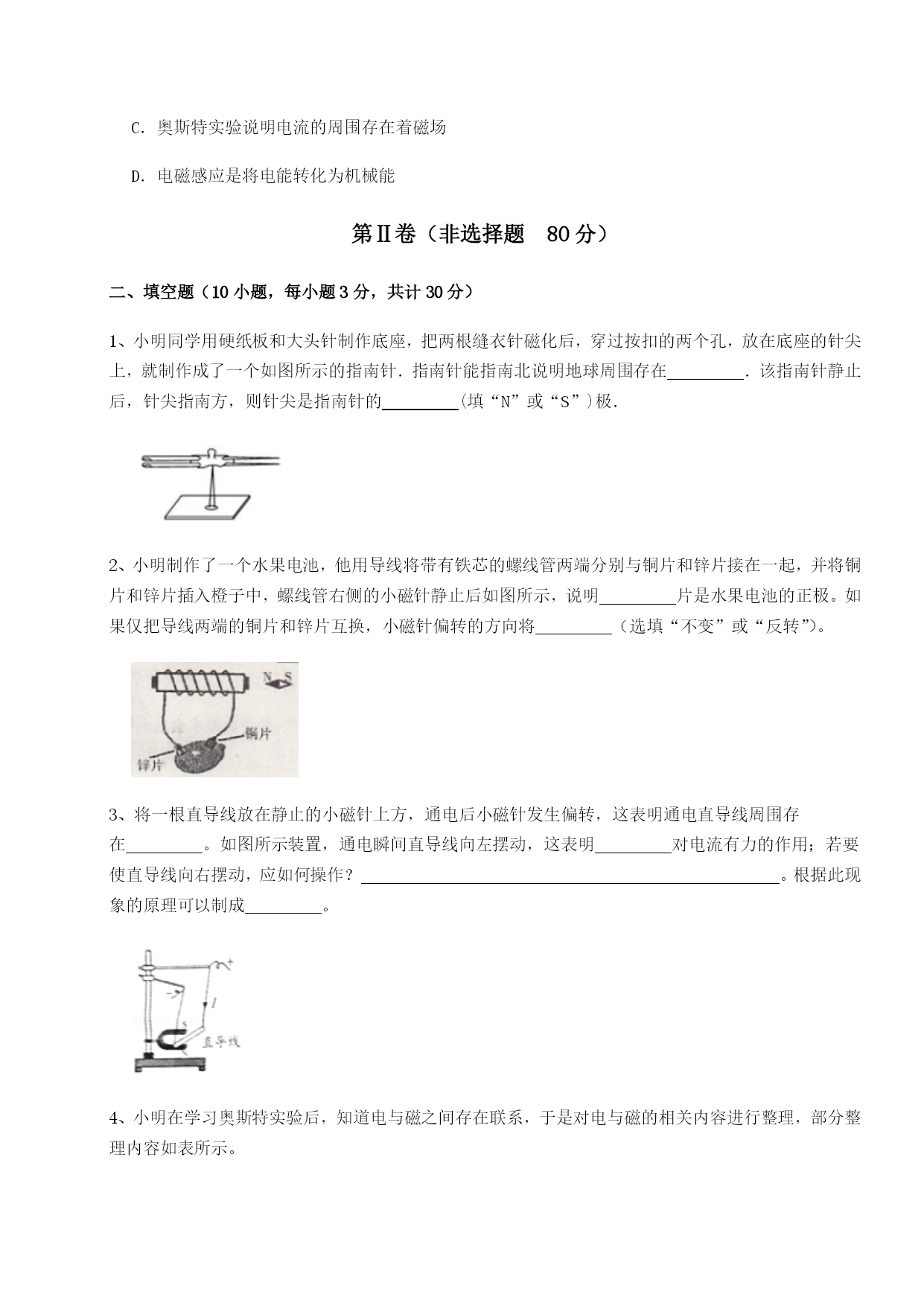

重庆市江津田家炳中学北师大版物理九年级电磁现象章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度2、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A．导体AB向右运动B．导体AB沿磁场方向运动C．闭合开关,导体AB向左运动D．闭合开关,导体AB沿磁场方向运动3、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．4、如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是（）A．图a中，线圈所受的两个力F1、F2是一对平衡力B．线圈转动至位置b，此时杆ab的受力方向是水平向右C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动D．a、b、c均体现了“电磁感应现象”5、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同6、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（）A．通电后，弹簧的长度可能不变B．通电后，弹簧的长度一定变长C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外7、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极8、如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理9、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机10、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围存在．该指南针静止后，针尖指南方，则针尖是指南针的(填“N”或“S”)极．2、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并将铜片和锌片插入橙子中，螺线管右侧的小磁针静止后如图所示，说明片是水果电池的正极。如果仅把导线两端的铜片和锌片互换，小磁针偏转的方向将（选填“不变”或“反转”）。3、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在。如图所示装置，通电瞬间直导线向左摆动，这表明对电流有力的作用；若要使直导线向右摆动，应如何操作？。根据此现象的原理可以制成。4、小明在学习奥斯特实验后，知道电与磁之间存在联系，于是对电与磁的相关内容进行整理，部分整理内容如表所示。电荷磁体正负两种电荷N、S两个磁极同种电荷相互排斥异种电荷相互吸引电荷间的相互作用无需直接接触磁体间的相互作用无需直接接触①请你将表格中空缺处填写完整。②小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。（a）你认为小明所类比的“磁的相关知识”是。（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例。5、如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为极，电源右端为极。要使指示灯变亮，滑动变阻器的滑片应向滑动。6、图甲为一台简易电动机，它由一节
