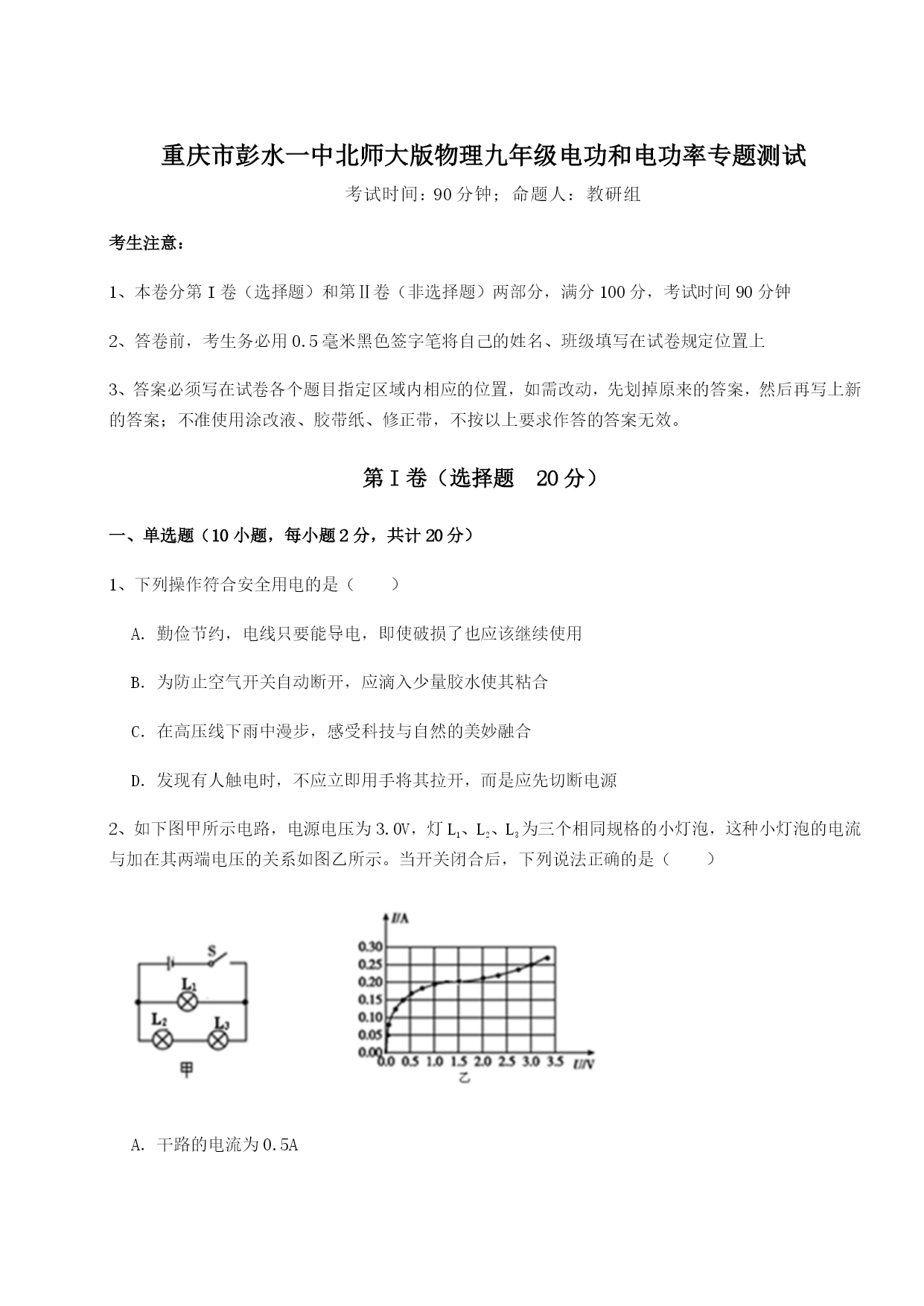

重庆市彭水一中北师大版物理九年级电功和电功率专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源2、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W3、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大4、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（）A．左侧容器中导体产生的热量较多B．图中两导体串联，能探究电热与电流关系C．若图中两导体改为并联，右侧导体产生的热量较多D．一段时间后，右侧U形管两端液柱高度差较左侧大5、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④6、如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（）A．1、2B．2、4C．1、4D．3、57、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为8、如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光9、如图甲所示，电源电压可调，定值电阻R与额定电压为6V的新型灯泡L串联，多次调节电源电压，读出电压表示数，画出小灯泡电压UL与电源电压U总的关系图像如图乙。下列描述电路中的电流I、电路总功率P总、R的功率PR和灯泡的功率PL分别随电压表示数UL和电源电压U总变化关系的图像中，可能正确的是（）A．B．C．D．10、如图所示，电源电压保持不变，灯L标有“6V0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为()A．4∶3B．3∶4C．3∶2D．2∶3第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持不变，灯L标有“U0、P0”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U0，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻的影响）2、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为Ω;当A和B串联,两者电阻相同时，电源电压为V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为。3、如图所示，小灯泡L
