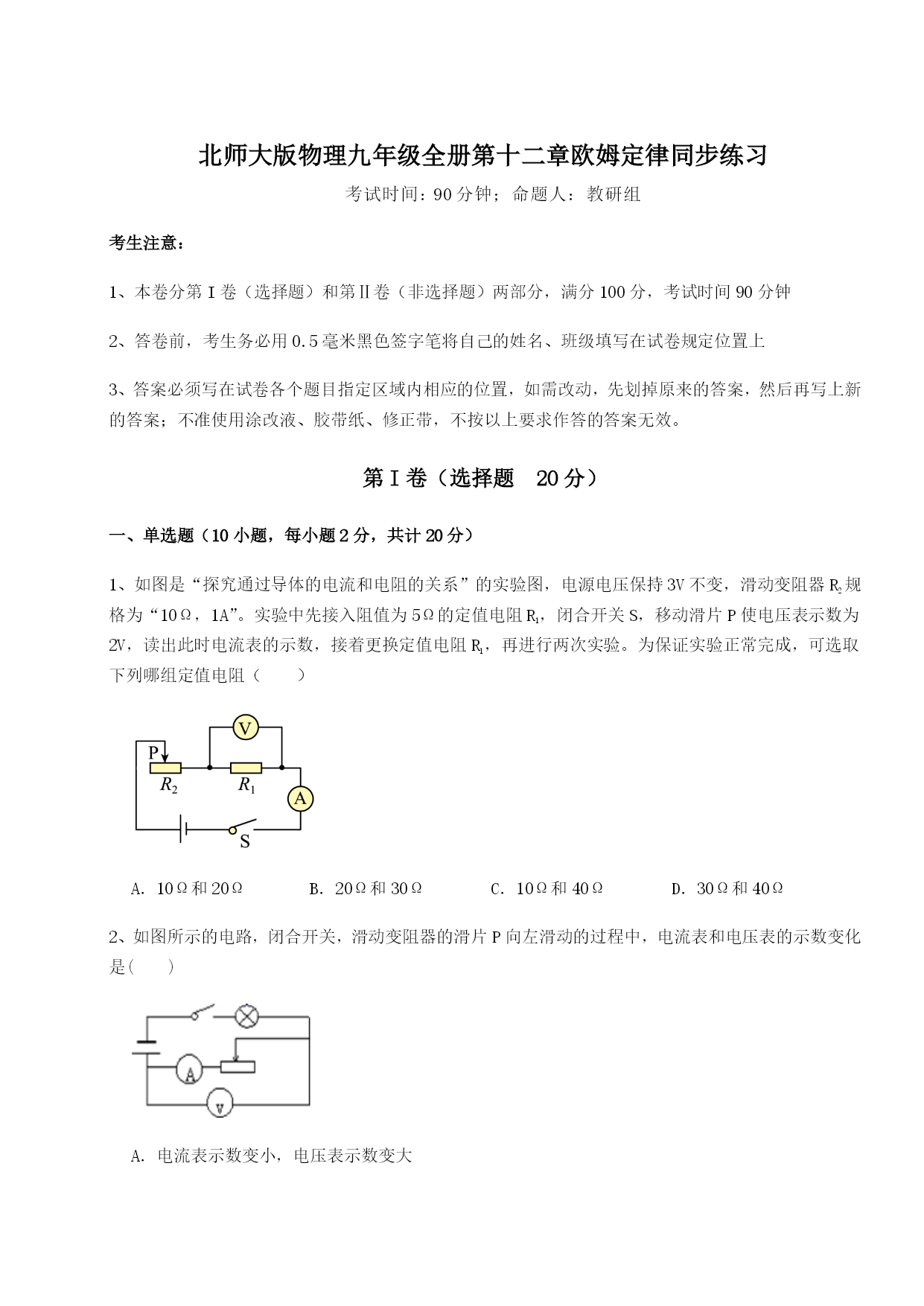

北师大版物理九年级全册第十二章欧姆定律同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（）A．10Ω和20ΩB．20Ω和30ΩC．10Ω和40ΩD．30Ω和40Ω2、如图所示的电路，闭合开关，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小3、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（）A．电流表示数变大B．电流表示数不变C．小灯泡L变亮D．小灯泡L变暗4、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（）A．U1∶U1′=4∶3B．R2的阻值为5ΩC．R3的阻值为30ΩD．电源两端电压为9V5、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小6、如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向b点滑动的过程中，下列判断正确的是（）A．电压表示数增大，电流表示数增大B．电压表示数不变，电流表示数增大C．电压表示数不变，电流表示数减小D．电压表示数减小，电流表示数减小7、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:48、如图所示电路，电源电压不变，AB为铅笔芯，开关闭合后，当滑片M在中点时，电路的总功率为P；滑片M向左滑动一段距离时电路的总功率为P，此时电流表A1和A2的示数之比为（）A．1∶3B．3∶2C．3∶1D．5∶19、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A10、如图所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小。下列两电压表的示数随电路中电流变化关系的图线正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将电阻R1与R2并联接在电源两端，通过它们的电流I1︰I2＝3︰2。则R1︰R2＝；若将它们串联在电路中，则电阻R1︰R2两端的电压之比U1︰U2＝。2、一段导体两端的电压是3V，导体中的电流是0.2A，则此导体的电阻为Ω；若将该导体两端的电压增大到6V，则该导体的电阻为Ω．3、如图所示，电源电压保持不变，闭合开关S后，两灯均发光（假设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障，请你判断故障情况是。若此时电压表的示数为4U，则小灯泡、的电阻之比为排除故障后，将小灯泡和的位置互换，闭合开关S后电表示数一定不发生变化的是表。4、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时
