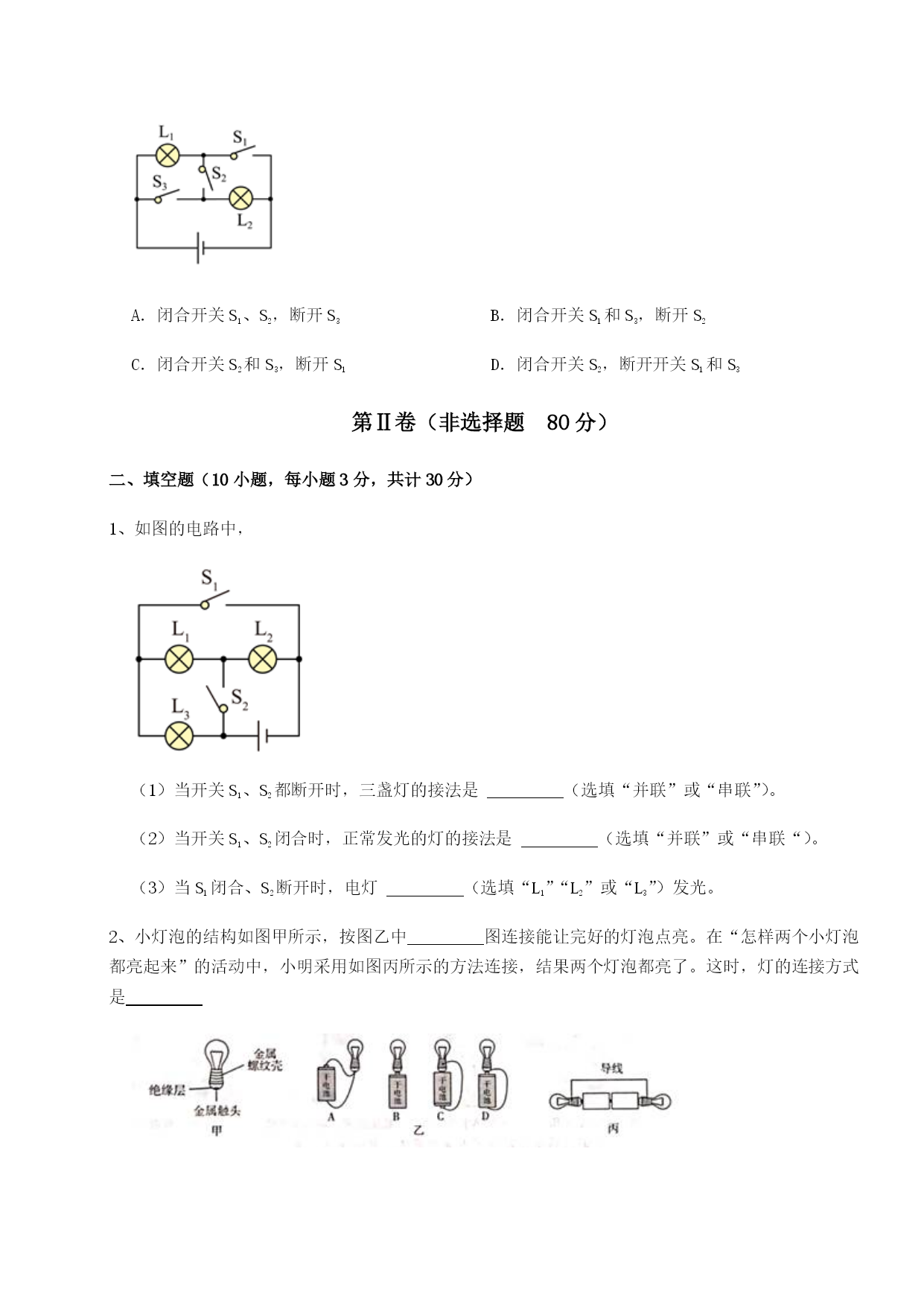

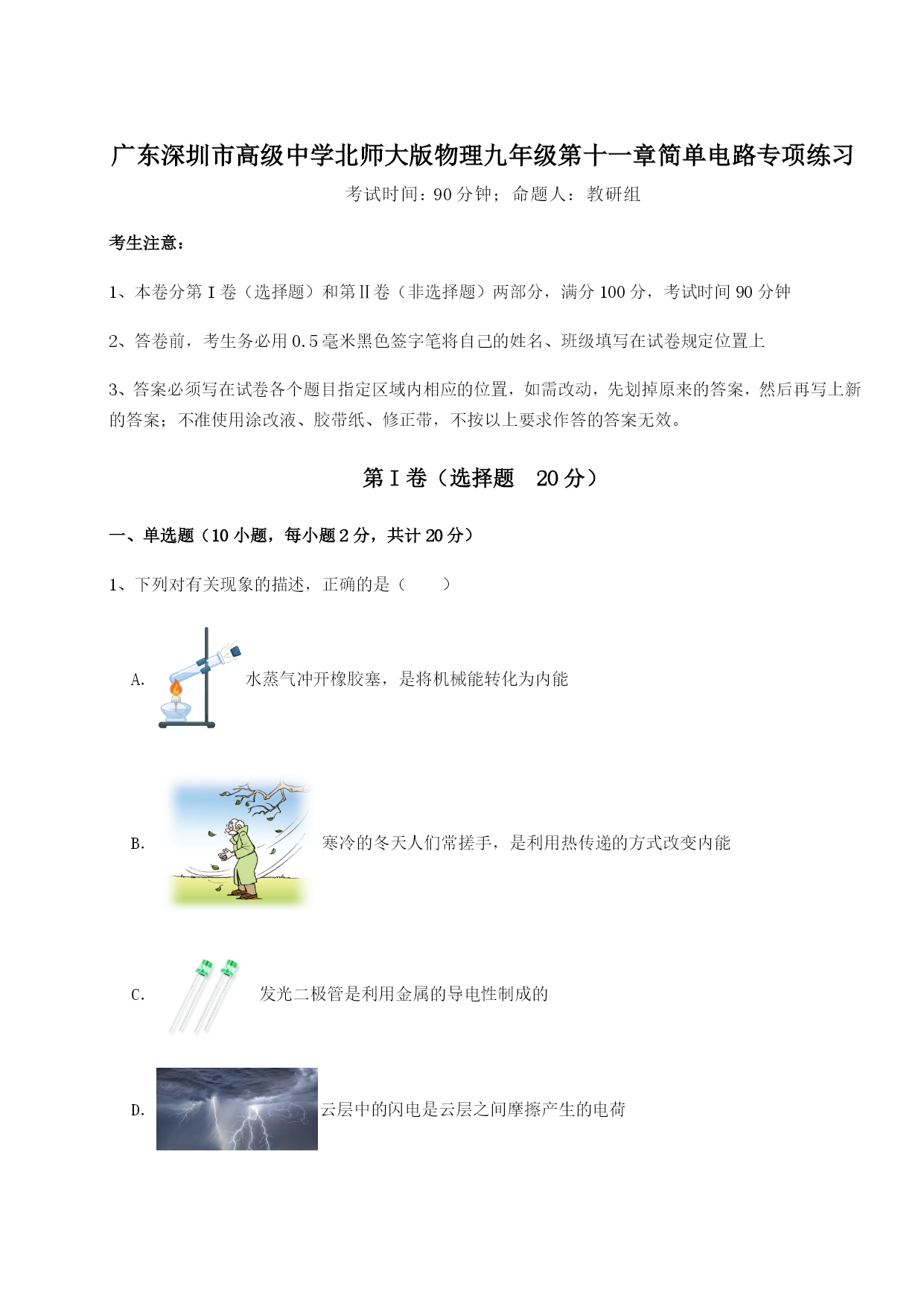

广东深圳市高级中学北师大版物理九年级第十一章简单电路专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列对有关现象的描述，正确的是（）A．水蒸气冲开橡胶塞，是将机械能转化为内能B．寒冷的冬天人们常搓手，是利用热传递的方式改变内能C．发光二极管是利用金属的导电性制成的D．云层中的闪电是云层之间摩擦产生的电荷2、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中3、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．4、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．5、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．6、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电7、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合8、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙U甲＞U乙B．I甲＝I乙U甲＜U乙C．I甲＜I乙U甲＞U乙D．I甲＜I乙U甲＝U乙9、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显10、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S3第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。2、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是3、如图所示电路，电源电压适当且不变，V1和V2为电压表，A为电流表，L1和L2为小灯泡，R为滑动变阻器，开关闭合前，滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2，并将滑动变阻器的滑片P移至中点处，则灯L2（选填“亮”或“不亮”）；若闭合开关S、S2，断开开关S1，滑片P从中点向B端移动过程中，电压表V1示数。（选填“变大”、“变小”或“保持不变”）。4、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有的性质，小纸屑被玻璃板吸附后又弹开是因为。5、在阳光下的物体温度升高，是光能转化为能，硅光电池工作时，将光能转化为能，酒精燃烧时能转化为内能。6、电学实验中，电压表应在电路中（选填“串联”或“并联”），所测电压不超过电压表的。如图所示，在“用滑动变阻器改变电路中的电流”实验中，为了使变阻器滑片P向右滑动时电流表
