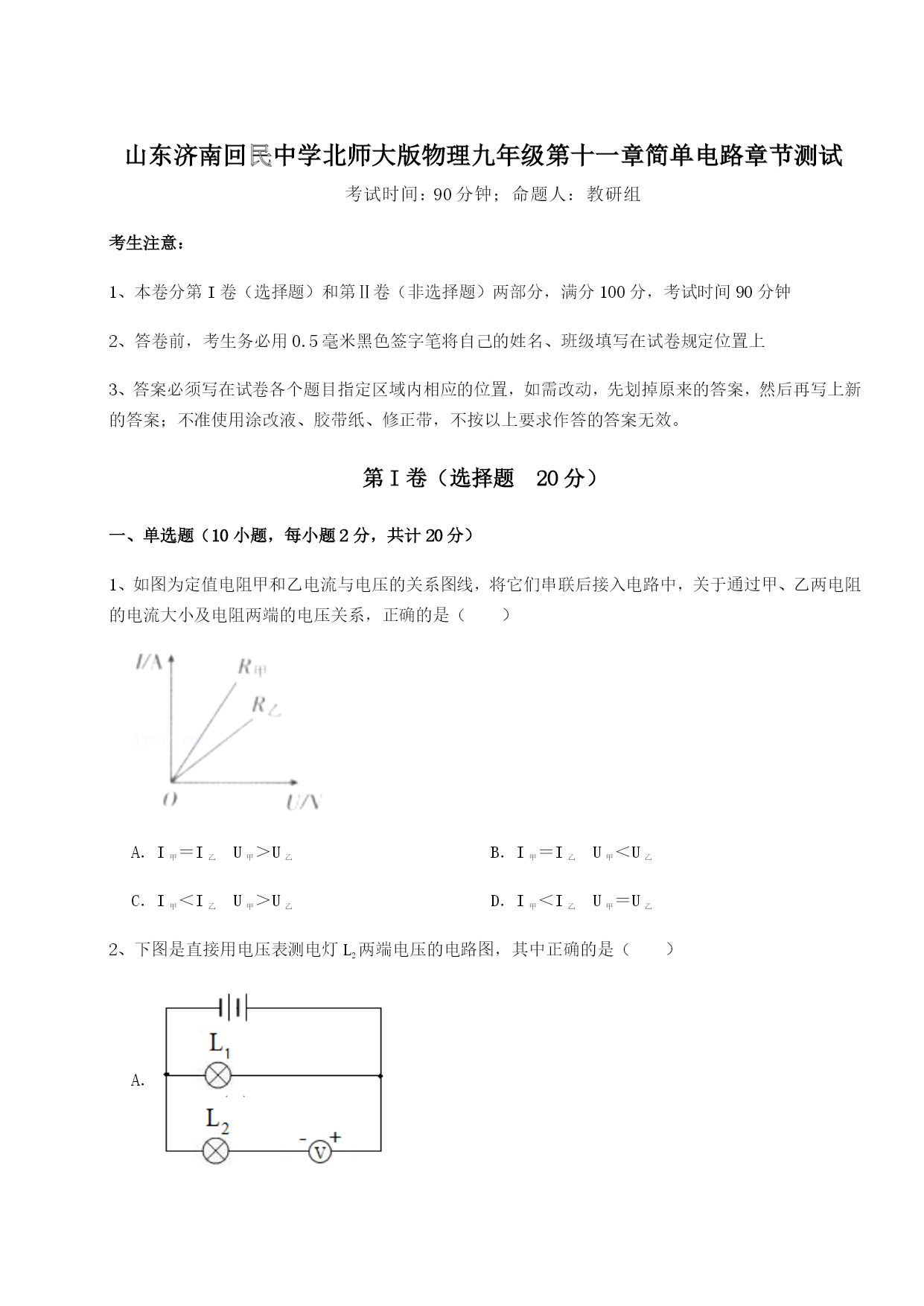

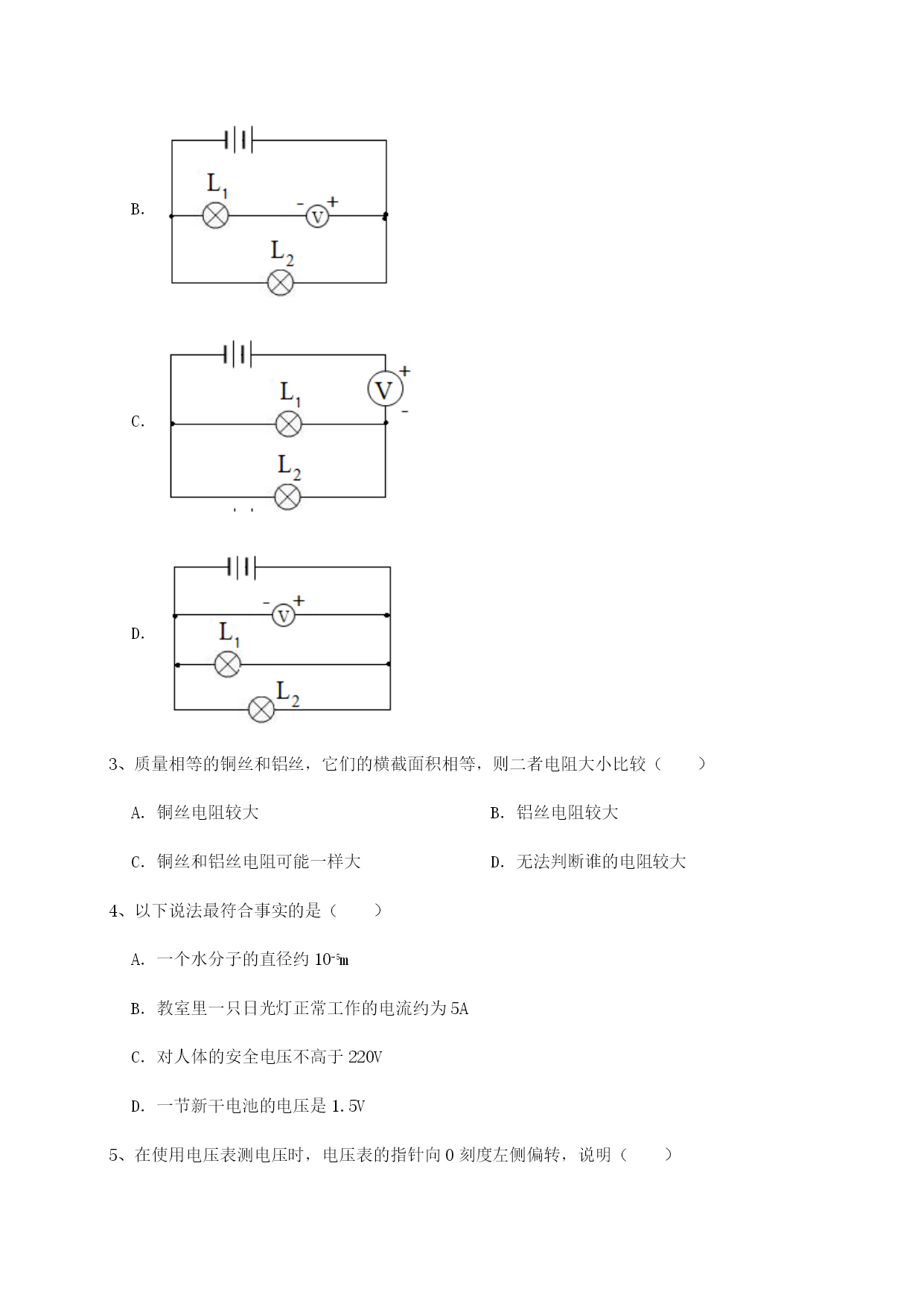

山东济南回民中学北师大版物理九年级第十一章简单电路章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙U甲＞U乙B．I甲＝I乙U甲＜U乙C．I甲＜I乙U甲＞U乙D．I甲＜I乙U甲＝U乙2、下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（）A．B．C．D．3、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大4、以下说法最符合事实的是（）A．一个水分子的直径约10-5mB．教室里一只日光灯正常工作的电流约为5AC．对人体的安全电压不高于220VD．一节新干电池的电压是1.5V5、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了6、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能7、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L甲＞L乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙8、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大9、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（）A．B．C．D．10、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光。2、在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中有一个出现了故障。请写出两个电压表的示数及对应的故障，。3、有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图，现将R和L并联接在电压为5V的电源两端，此时干路中的电流是A，小灯泡L的阻值为Ω。4、电学实验中，电压表应在电路中（选填“串联”或“并联”），所测电压不超过电压表的。如图所示，在“用滑动变阻器改变电路中的电流”实验中，为了使变阻器滑片P向右滑动时电流表的示数变大，应将变阻器的接线柱（选填“A”、“B”）与电流表相连；闭合电键前，滑片P应移到变阻器的端（选填“A”、“B”）。5、在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻、处，闭合开关后：若A表不变，V不变，则故障是；若A表不变，V变大，则故障是；若A表变大，V不变，则故障是；若A表变大，V变大，则故障是。6、如图所示，闭合开关后，灯泡L1和L2是（选填“串联”或者“并联”）的，电压表V1，V2和V3的示数分别为U1，U2和U3，则三个电表示数之间存在的关系是。7、如图所示的电路，电源是由标准四节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为，灯L2两端的电压为V。8、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，
