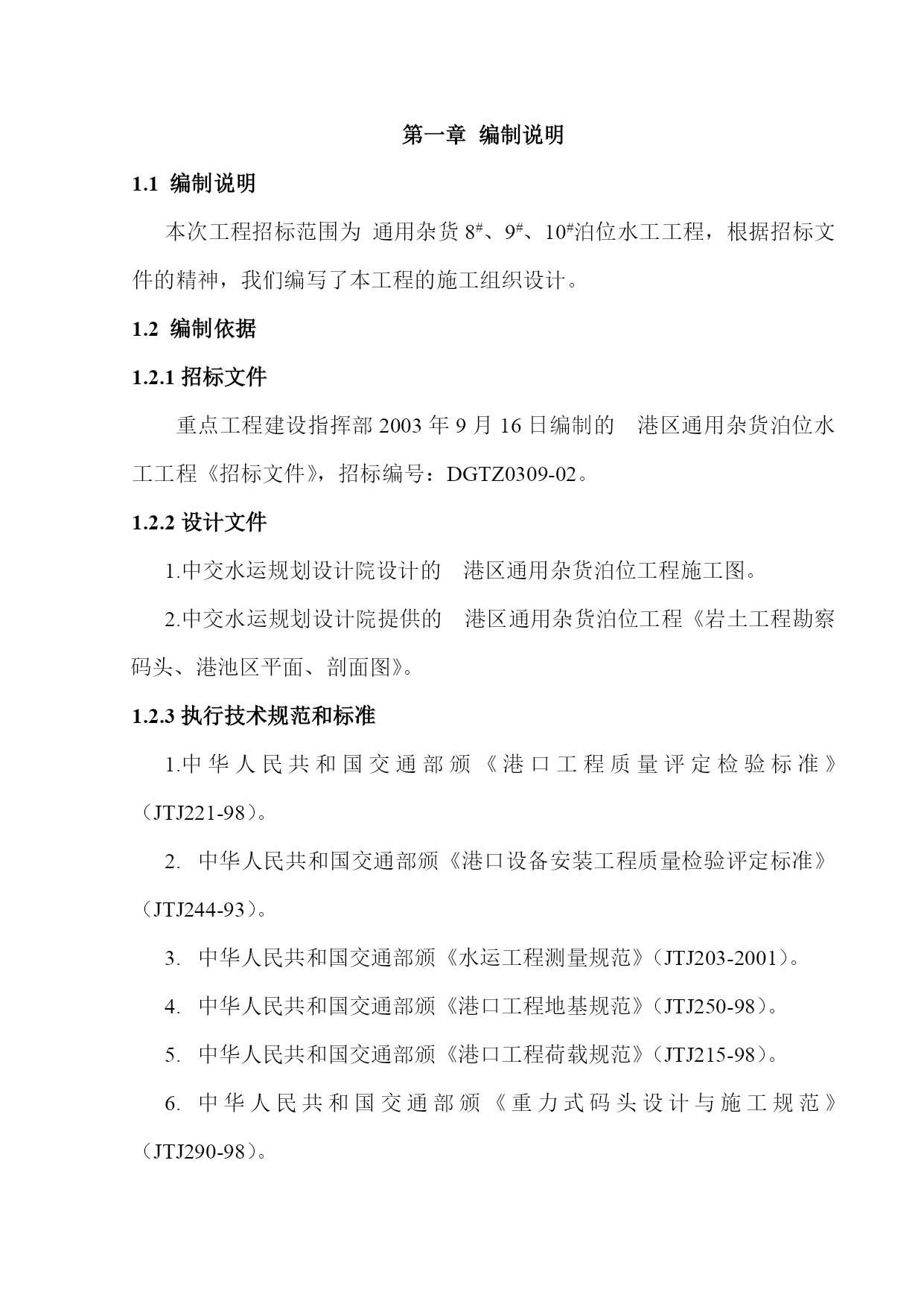

编制说明1.1编制说明本次工程招标范围为通用杂货8#、9#、10#泊位水工工程，根据招标文件的精神，我们编写了本工程的施工组织设计。1.2编制依据1.2.1招标文件重点工程建设指挥部2003年9月16日编制的港区通用杂货泊位水工工程《招标文件》，招标编号：DGTZ0309-02。1.2.2设计文件中交水运规划设计院设计的港区通用杂货泊位工程施工图。中交水运规划设计院提供的港区通用杂货泊位工程《岩土工程勘察码头、港池区平面、剖面图》。1.2.3执行技术规范和标准中华人民共和国交通部颁《港口工程质量评定检验标准》（JTJ221-98）。中华人民共和国交通部颁《港口设备安装工程质量检验评定标准》（JTJ244-93）。中华人民共和国交通部颁《水运工程测量规范》（JTJ203-2001）。中华人民共和国交通部颁《港口工程地基规范》（JTJ250-98）。中华人民共和国交通部颁《港口工程荷载规范》（JTJ215-98）。中华人民共和国交通部颁《重力式码头设计与施工规范》（JTJ290-98）。中华人民共和国交通部颁《水运工程混凝土施工规范》（JTJ268-96）。中华人民共和国交通部颁《水运工程混凝土质量控制标准》（JTJ269-96）。中华人民共和国交通部颁《港口工程混凝土结构设计规范》（JTJ267-98）。中华人民共和国交通部颁《海港水文规范》（JTJ213-98）。上述标准或规范如有修改或重新颁布，施工时我们将遵照执行。工程概况2.1工程位置港区位于北部的红土堆子湾，地理位置为北纬39°01′，东经121°44′。港区通用杂货泊位工程位于港区原特资及危险品码头南侧，陆域与原特资及危险品码头相连。湾底填海的位置位于长生码头北侧的红土堆子湾。平面位置如下图：平面位置图2.2工程范围2.2.1工程规模港区通用杂货泊位水工工程的主要内容为：新建3个杂货泊位，8#、9#码头泊位总长590.7米（顺岸码头），10#码头泊位长312米，宽100米（突堤码头）。8#、9#码头前沿水深为-13.7米，10#码头前沿水深为-14.6米（筑港高程）。主要工程量有：基槽挖泥32156m3、基床抛石40782m3、基床夯实22753m2、基床整平16986m2、沉箱预制砼29700m3、沉箱拖运安装60个、箱内填石139320m3、抛石棱体206661m3、现浇胸墙砼14192m3、现浇轨道梁砼1782m3、现浇码头面层砼2550m3等。2.2.2工程结构港区通用杂货泊位水工工程采用重力式沉箱结构型式，其中基槽挖至基岩，码头基础为抛石基床，墙身结构为不开孔沉箱，上部结构为现浇砼胸墙及现浇面层砼。码头结构断面图如下所示：码头结构断面图2.3主要工程数量表工程数量表序号项目名称单位工程量合计8#泊位9#泊位10#泊位1基槽挖泥（综合土类）m39474900013682321562基床抛石m3126321200016150407823基床夯实m3736870008385227534基床整平（细平）m3526350006723169865沉箱预制C35F300m39900940510395297006钢筋制安t11871128124735627沉箱溜放个201921608沉箱拖运个201921609沉箱现场贮存个2019216010沉箱安放个2019216011沉箱填石m346440441184876213932012沉箱顶碎石垫层m3916870962274813沉箱顶C10砼垫层m330529032191614箱间碎石倒滤层m3177916901868533715棱体抛石m368887688876888720666116现浇砼胸墙C35F300m34671467148501419217钢筋制安t18718719456818现浇砼护轮坎C30F250m32020206019钢筋制安t21.51.5520水泥稳定碎石水泥含量4%m3200020002000600021石灰粉煤灰碎石m3750750750225022现浇码头面层砼C30m3850850850255023钢筋制安t2020206024现浇轨道梁基础碎石m318018018054025现浇轨道梁砼垫层C10m380808024026现浇轨道梁砼C35m3594594594178227钢筋制安t59595917728系船柱安装1500KN个222629系船柱安装1000KN个1616164830系船柱安装100KN个6631护舷安装鼓型H=1250，一鼓一板套1717175132护舷本体鼓型H=1250，一鼓一板套1717175133护舷安装D300套121234护舷本体套121235预埋铁件t1
