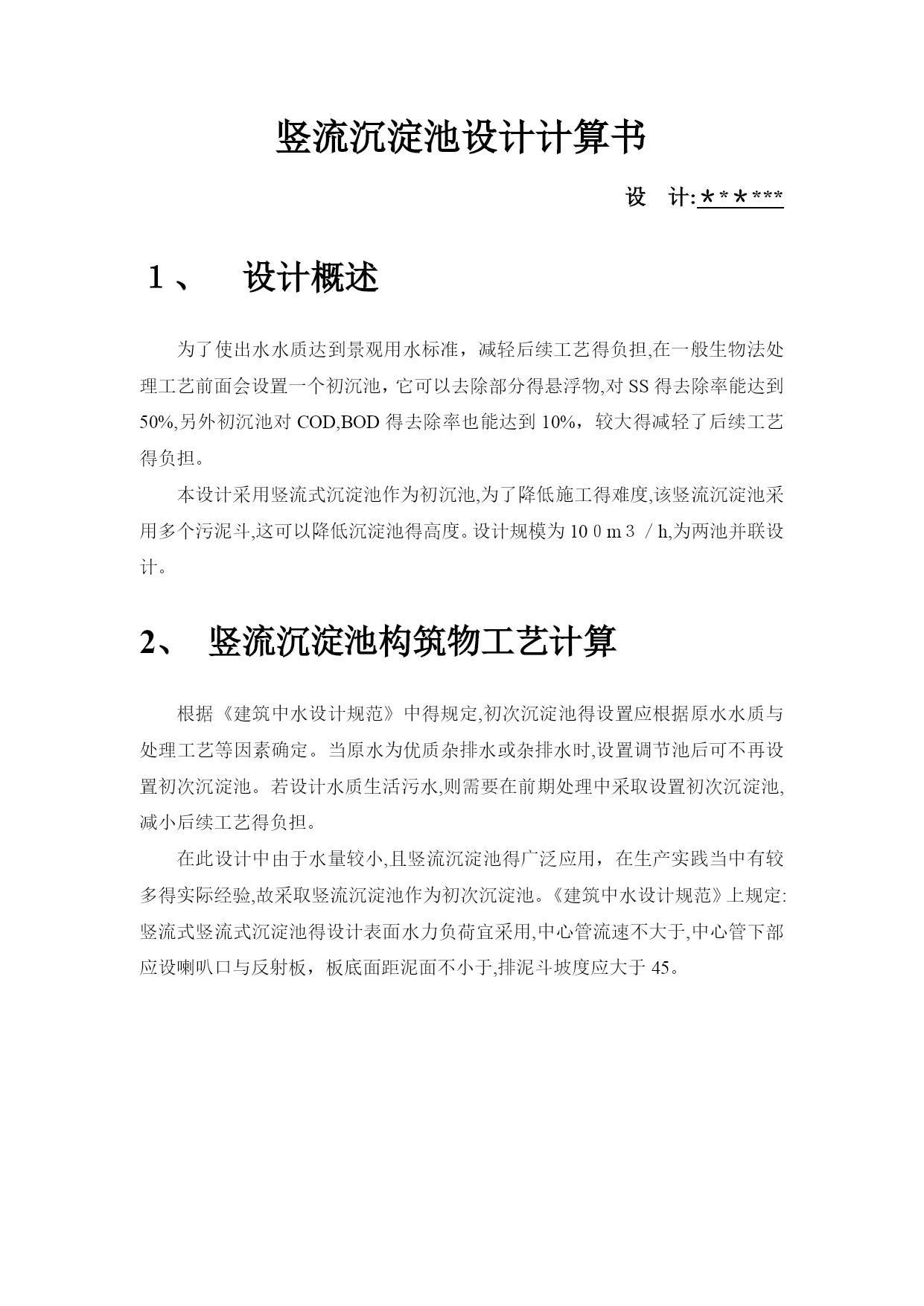

竖流沉淀池设计计算书设计:＊*＊***１、设计概述为了使出水水质达到景观用水标准，减轻后续工艺得负担,在一般生物法处理工艺前面会设置一个初沉池，它可以去除部分得悬浮物,对SS得去除率能达到50%,另外初沉池对COD,BOD得去除率也能达到10%，较大得减轻了后续工艺得负担。本设计采用竖流式沉淀池作为初沉池,为了降低施工得难度,该竖流沉淀池采用多个污泥斗,这可以降低沉淀池得高度。设计规模为10０m３／h,为两池并联设计。2、竖流沉淀池构筑物工艺计算根据《建筑中水设计规范》中得规定,初次沉淀池得设置应根据原水水质与处理工艺等因素确定。当原水为优质杂排水或杂排水时,设置调节池后可不再设置初次沉淀池。若设计水质生活污水,则需要在前期处理中采取设置初次沉淀池,减小后续工艺得负担。在此设计中由于水量较小,且竖流沉淀池得广泛应用，在生产实践当中有较多得实际经验,故采取竖流沉淀池作为初次沉淀池。《建筑中水设计规范》上规定:竖流式竖流式沉淀池得设计表面水力负荷宜采用,中心管流速不大于,中心管下部应设喇叭口与反射板，板底面距泥面不小于,排泥斗坡度应大于45。图1竖流沉淀池俯视图设计计算:（１)中心管面积f(ｍ)取中心管流速为v=０、0２5m/s,沉淀池分两池并联、共壁合建,单池处理流量为：100／2=50m3/h,以下设计以单池处理流量50m3/h来考虑,则有单池中心管面积:(２)中心管直径（m)由中心管面积可以得到:,取ｄ=900mm;(3)中心管下端（喇叭口)到反射板之间得缝隙高度h(m)喇叭口得管径取中心管直径得1、35倍,则有,设喇叭口与反射板之间得缝隙水流速度v＝0．０2mm/s,则有；（4)沉淀部分有效断面积A（m)取沉淀池得表面负荷为，则有沉淀池水平流速；则表面积;(5)沉淀池尺寸,取边长为７ｍ；(6）沉淀部分有效水深则有,取2、３5m(7)校核池径水深比池子直径(或正方形得一边与水深之比不大于３)，此池中,<3，符合要求;(8）校核集水槽出水负荷此池，<，满足要求;(9)污泥斗设计计算为减小池子高度，降低施工成本,单池采取多个污泥斗,此设计单池采用4个污泥斗,对称布置;设每个污泥斗得下端边长0、8ｍ，倾斜角度为,则有：污泥斗深=1、35ｍ，污泥斗容积;（10）污泥得体积初沉池进水SS浓度为,取最不利值，即,初沉池对其得去除率大约为55%,则初沉池每天得湿污泥量为:,设污泥含水率为９６、５%，则有污泥得体积:<污泥斗容积,其中,p为污泥由于污泥量小于污泥斗得容积，故满足要求。(1１)沉淀池总高度取沉淀池超高为0．3ｍ,缓冲层高度取0、３ｍ,则有沉淀池总高度为:=(1２)进出水设计初沉池得进水由泵将调节池得水打入，进水管径采取DN=10０mm;初沉池得出水采取四周出水,自由跌落出水。采取三角堰板，尺寸设计如下:设三角堰得堰上水深为h=0、03,则单齿流量为:;则总得齿数为:个,一边采取16个三角堰;齿高0.05m。下设排水管进入缺氧池,管径采取ＤＮ=１００mｍ。(13)污泥泵选择选用２５ZD型泵,其性能参数如下表:表5、4、1２５ZＤ型泵性能参数型号流量()扬程（m)转速（r/ｍiｎ)功率(ｋw）叶轮直径(ｍm)２5ZD８、５6、0940１、５210(１4)初沉池高程布置初沉池得池内底标高为-5、2０0ｍ,水面标高为－1、00０m，进水管高程为-1、６50m，池内顶标高为-0、700m。污泥管得标高为-5、0５０m。
