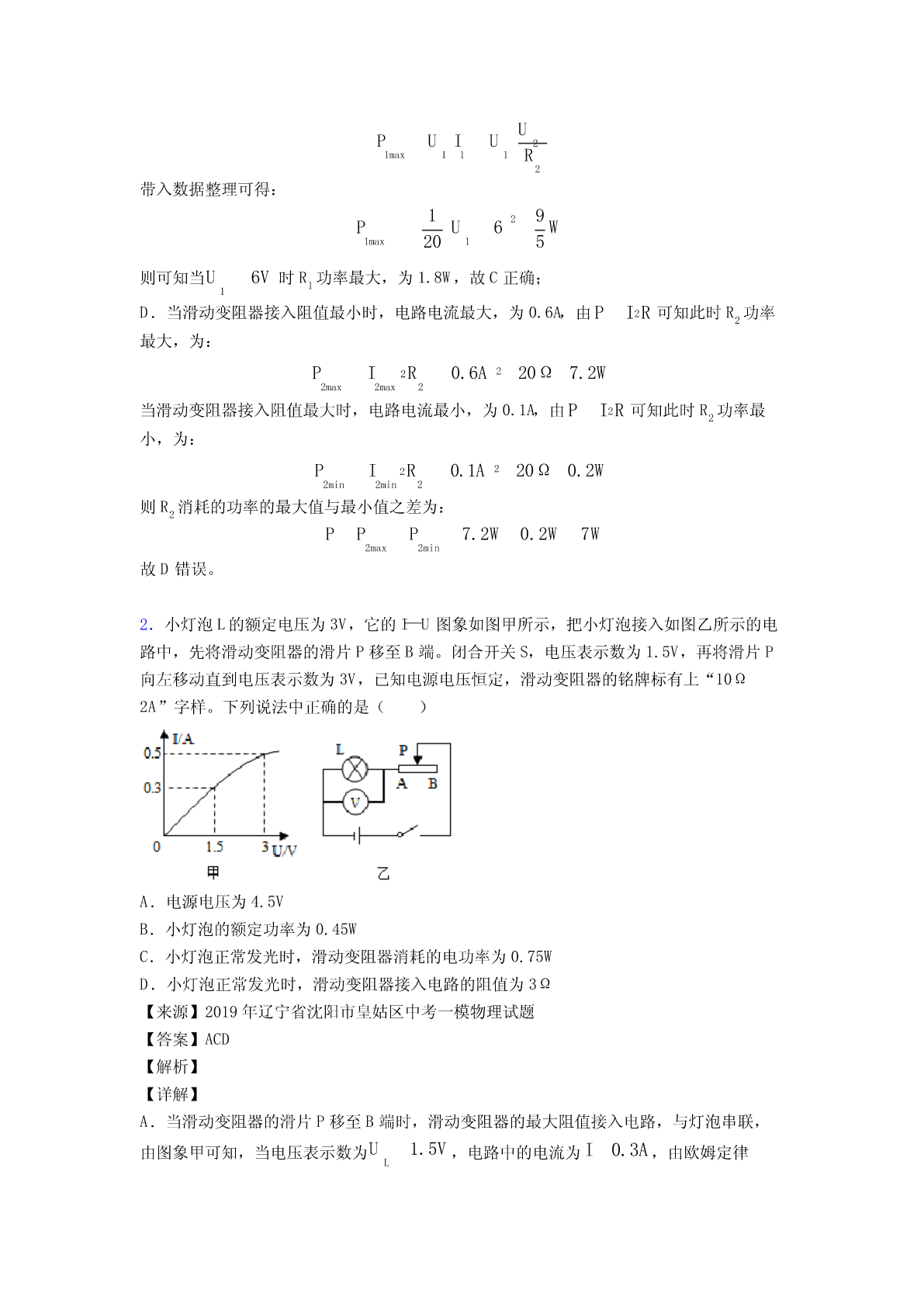

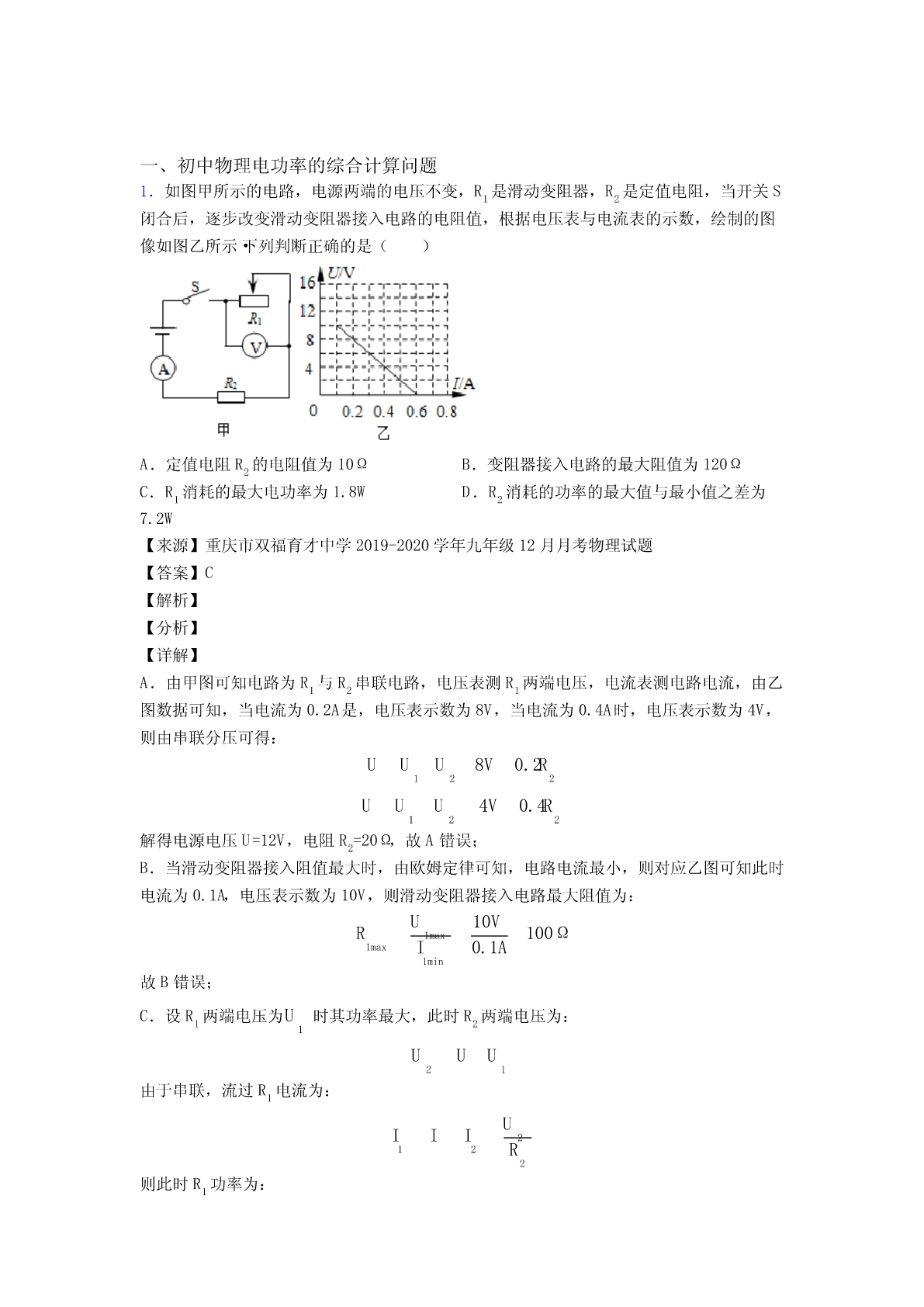

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R1是滑动变阻器，R2是定值电阻，当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（）A．定值电阻R2的电阻值为10ΩB．变阻器接入电路的最大阻值为120ΩC．R1消耗的最大电功率为1.8WD．R2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题【答案】C【解析】【分析】【详解】A．由甲图可知电路为R1与R2串联电路，电压表测R1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A是，电压表示数为8V，当电流为0.4A时，电压表示数为4V，则由串联分压可得：UUU8V0.2R122UUU4V0.4R122解得电源电压U=12V，电阻R2=20Ω，故A错误；B．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A，电压表示数为10V，则滑动变阻器接入电路最大阻值为：U10VR1max100Ω1maxI0.1A1min故B错误；C．设R1两端电压为U时其功率最大，此时R2两端电压为：1UUU21由于串联，流过R1电流为：UIII212R2则此时R1功率为：UPUIU21max111R2带入数据整理可得：129PU6W1max2015则可知当U6V时R1功率最大，为1.8W，故C正确；12D．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A，由PIR可知此时R2功率最大，为：2PI2R0.6A20Ω7.2W2max2max22当滑动变阻器接入阻值最大时，电路电流最小，为0.1A，由PIR可知此时R2功率最小，为：2PI2R0.1A20Ω0.2W2min2min2则R2消耗的功率的最大值与最小值之差为：PPP7.2W0.2W7W2max2min故D错误。2．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。下列说法中正确的是（）A．电源电压为4.5VB．小灯泡的额定功率为0.45WC．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题【答案】ACD【解析】【详解】A．当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为U1.5V，电路中的电流为I0.3A，由欧姆定律LUI可得，滑动变阻器两端的电压RUIR0.3A10Ω3V滑滑根据串联电路电压的特点可得，电源电压为UUU1.5V3V4.5VL滑故A正确；B．由图甲可知，当灯泡两端的电压U3V时，电路中的电流I0.5A，由PUI可额得，灯泡的额定功率PUI3V0.5A1.5W额额故B错误；C．小灯泡正常发光时，滑动变阻器两端的电压为UUU4.5V3V1.5V滑额由PUI可得，滑动变阻器消耗的功率PUI1.5V0.5A0.75W滑滑故C正确；UD．由R可得，滑动变阻器接入电路的电阻IU1.5VR滑=3Ω滑I0.5A故D正确。故选ACD。3．如图所示，电源电压保持不变，L1上标有“1.2V？W”，L2上标有“9V？W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5.4V，L1此时的实际功率1是额定功率；当开关S接2时，P在中点，电压表示数为2V。若将L和L串联后接在412该电源上时，电路中电流为0.2A，下面说法中正确的是（设灯丝电阻不随温度改变）（）A．L1的额定功率为2WB．L2的额定功率为3WC．电源电压为6VD．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC【解析】【分析】【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动
