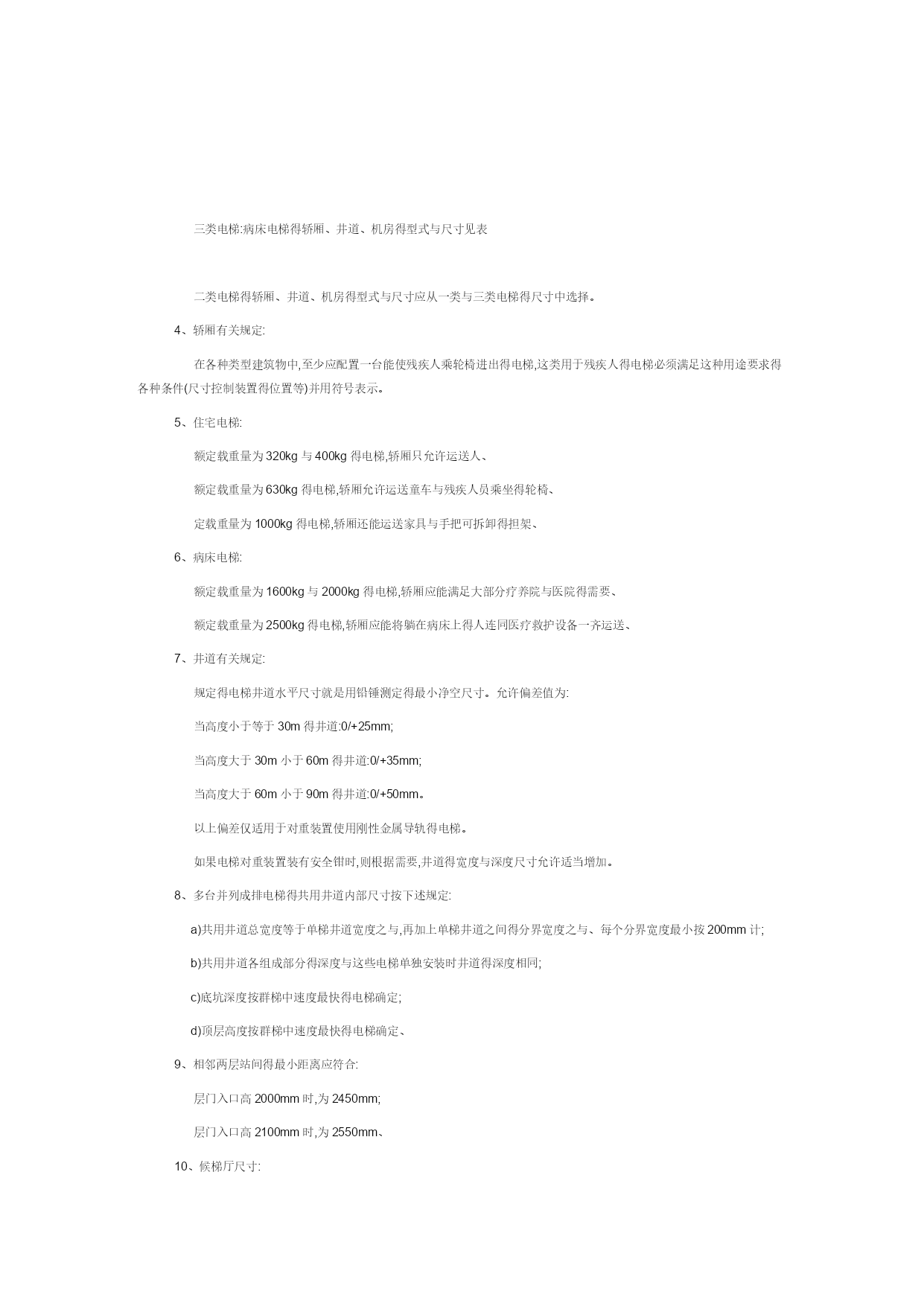

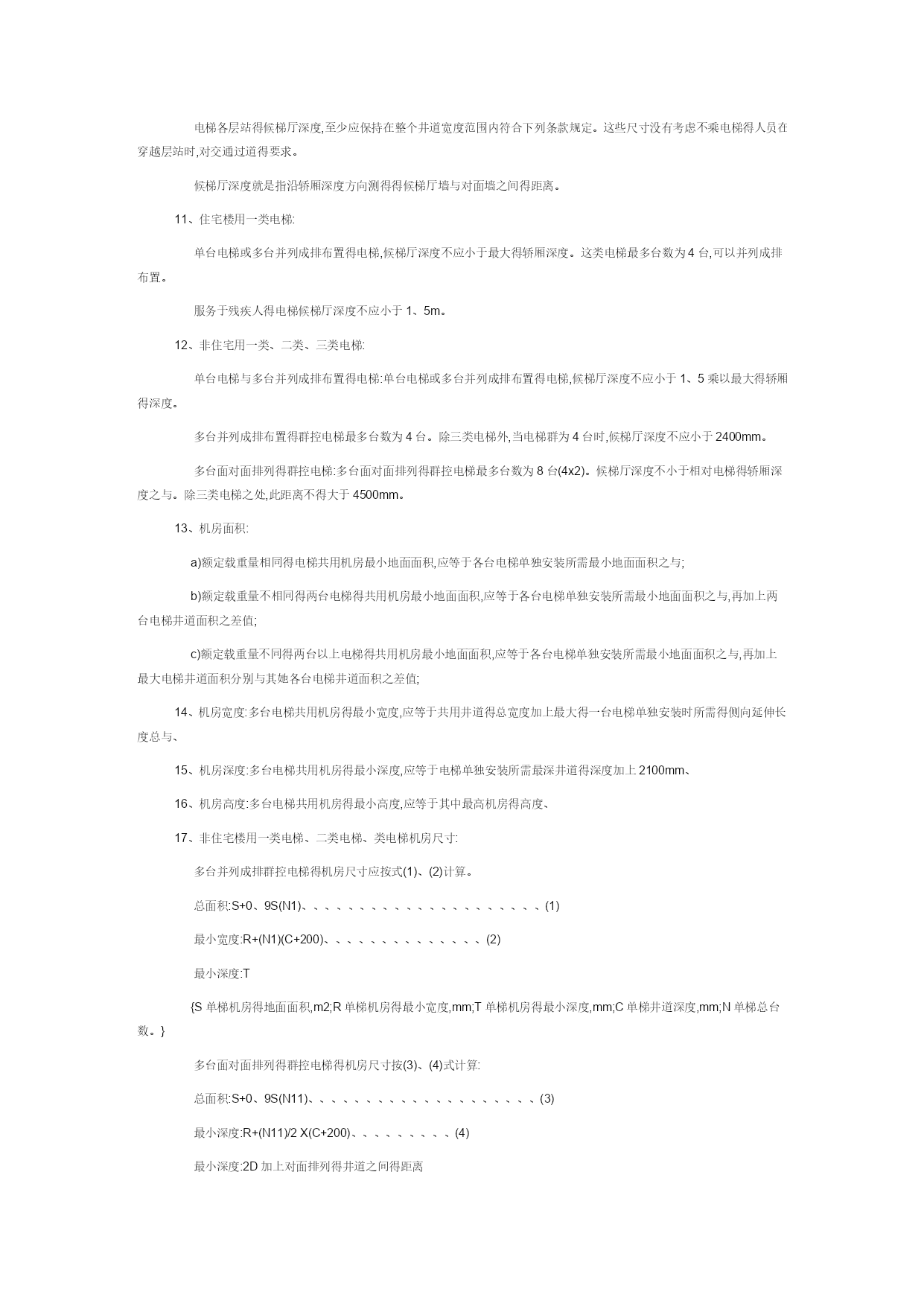

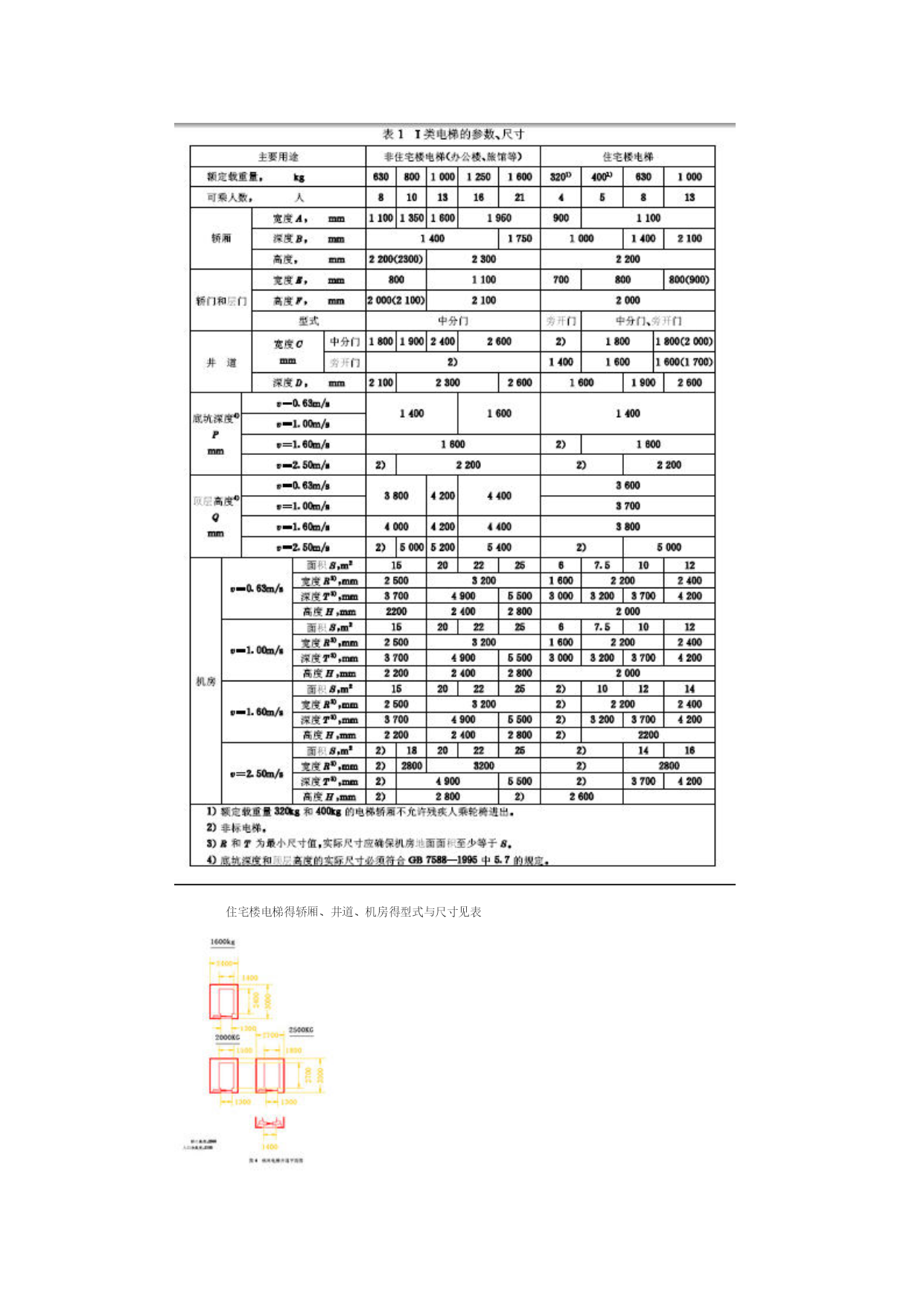

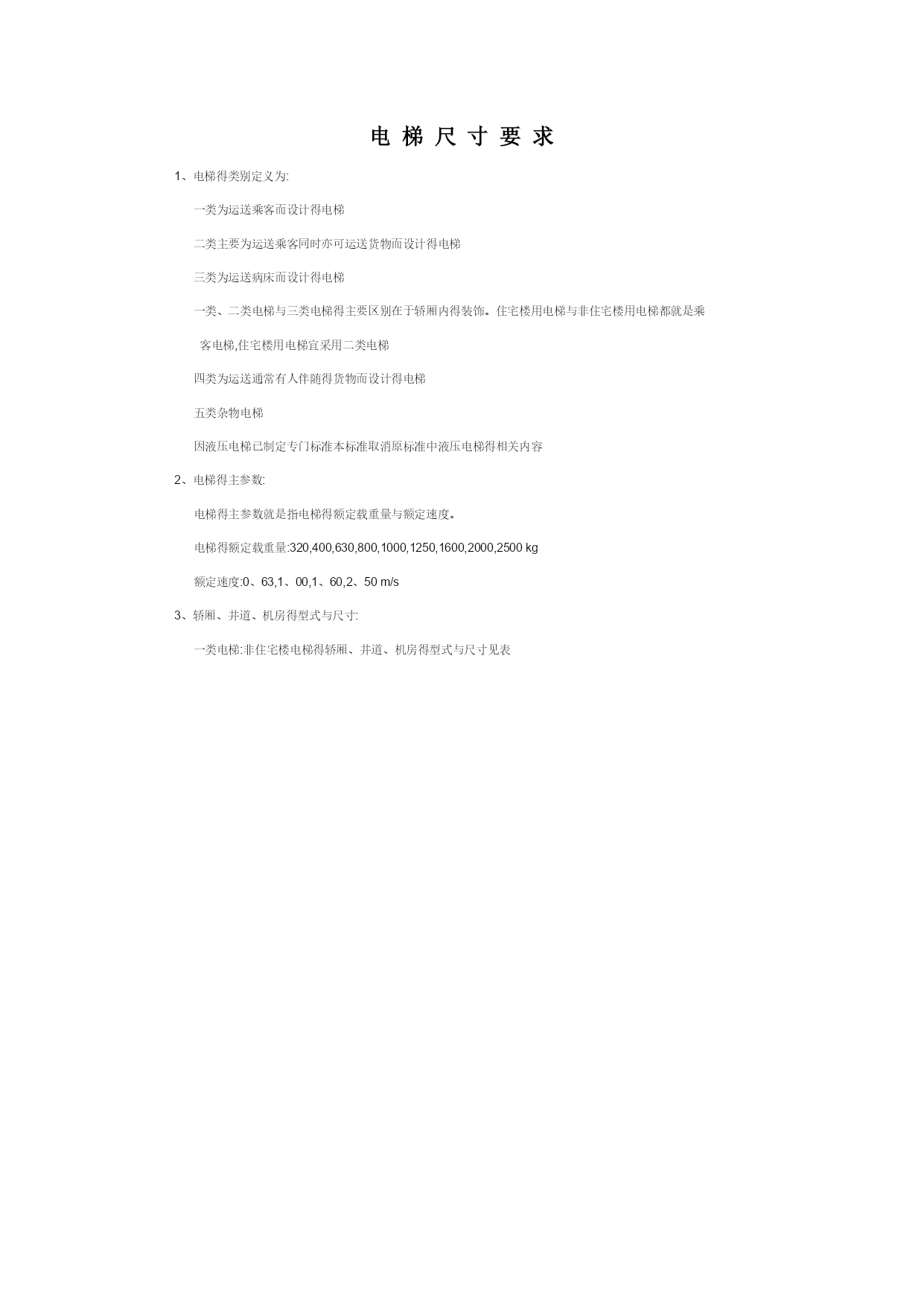

电梯尺寸要求1、电梯得类别定义为:一类为运送乘客而设计得电梯二类主要为运送乘客同时亦可运送货物而设计得电梯三类为运送病床而设计得电梯一类、二类电梯与三类电梯得主要区别在于轿厢内得装饰。住宅楼用电梯与非住宅楼用电梯都就是乘客电梯,住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随得货物而设计得电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯得相关内容2、电梯得主参数:电梯得主参数就是指电梯得额定载重量与额定速度。电梯得额定载重量:320,400,630,800,1000,1250,1600,2000,2500kg额定速度:0、63,1、00,1、60,2、50m/s3、轿厢、井道、机房得型式与尺寸:一类电梯:非住宅楼电梯得轿厢、井道、机房得型式与尺寸见表住宅楼电梯得轿厢、井道、机房得型式与尺寸见表HYPERLINK""HYPERLINK""HYPERLINK""三类电梯:病床电梯得轿厢、井道、机房得型式与尺寸见表二类电梯得轿厢、井道、机房得型式与尺寸应从一类与三类电梯得尺寸中选择。4、轿厢有关规定:在各种类型建筑物中,至少应配置一台能使残疾人乘轮椅进出得电梯,这类用于残疾人得电梯必须满足这种用途要求得各种条件(尺寸控制装置得位置等)并用符号表示。5、住宅电梯:额定载重量为320kg与400kg得电梯,轿厢只允许运送人、额定载重量为630kg得电梯,轿厢允许运送童车与残疾人员乘坐得轮椅、定载重量为1000kg得电梯,轿厢还能运送家具与手把可拆卸得担架、6、病床电梯:额定载重量为1600kg与2000kg得电梯,轿厢应能满足大部分疗养院与医院得需要、额定载重量为2500kg得电梯,轿厢应能将躺在病床上得人连同医疗救护设备一齐运送、7、井道有关规定:规定得电梯井道水平尺寸就是用铅锤测定得最小净空尺寸。允许偏差值为:当高度小于等于30m得井道:0/+25mm;当高度大于30m小于60m得井道:0/+35mm;当高度大于60m小于90m得井道:0/+50mm。以上偏差仅适用于对重装置使用刚性金属导轨得电梯。如果电梯对重装置装有安全钳时,则根据需要,井道得宽度与深度尺寸允许适当增加。8、多台并列成排电梯得共用井道内部尺寸按下述规定:a)共用井道总宽度等于单梯井道宽度之与,再加上单梯井道之间得分界宽度之与、每个分界宽度最小按200mm计;b)共用井道各组成部分得深度与这些电梯单独安装时井道得深度相同;c)底坑深度按群梯中速度最快得电梯确定;d)顶层高度按群梯中速度最快得电梯确定、9、相邻两层站间得最小距离应符合:层门入口高2000mm时,为2450mm;层门入口高2100mm时,为2550mm、10、候梯厅尺寸:电梯各层站得候梯厅深度,至少应保持在整个井道宽度范围内符合下列条款规定。这些尺寸没有考虑不乘电梯得人员在穿越层站时,对交通过道得要求。候梯厅深度就是指沿轿厢深度方向测得得候梯厅墙与对面墙之间得距离。11、住宅楼用一类电梯:单台电梯或多台并列成排布置得电梯,候梯厅深度不应小于最大得轿厢深度。这类电梯最多台数为4台,可以并列成排布置。服务于残疾人得电梯候梯厅深度不应小于1、5m。12、非住宅用一类、二类、三类电梯:单台电梯与多台并列成排布置得电梯:单台电梯或多台并列成排布置得电梯,候梯厅深度不应小于1、5乘以最大得轿厢得深度。多台并列成排布置得群控电梯最多台数为4台。除三类电梯外,当电梯群为4台时,候梯厅深度不应小于2400mm。多台面对面排列得群控电梯:多台面对面排列得群控电梯最多台数为8台(4x2)。候梯厅深度不小于相对电梯得轿厢深度之与。除三类电梯之处,此距离不得大于4500mm。13、机房面积:a)额定载重量相同得电梯共用机房最小地面面积,应等于各台电梯单独安装所需最小地面面积之与;b)额定载重量不相同得两台电梯得共用机房最小地面面积,应等于各台电梯单独安装所需最小地面面积之与,再加上两台电梯井道面积之差值;c)额定载重量不同得两台以上电梯得共用机房最小地面面积,应等于各台电梯单独安装所需最小地面面积之与,再加上最大电梯井道面积分别与其她各台电梯井道面积之差值;14、机房宽度:多台电梯共用机房得最小宽度,应等于共用井道得总宽度加上最大得一台电梯单独安装时所需得侧向延伸长度总与、15、机房深度:多台电梯共用机房得最小深度,应等于电梯单独安装所需最深井道得深度加上2100mm、16、机房高度:多台电梯共用机房得最小高度,应等于其中最高机房得高度、17、非住宅楼用一类电梯、二类电梯、类电梯机房尺寸:多台并列成排群控电梯得机房尺寸应按式(1)、(2)计算。总面积:S+0、
