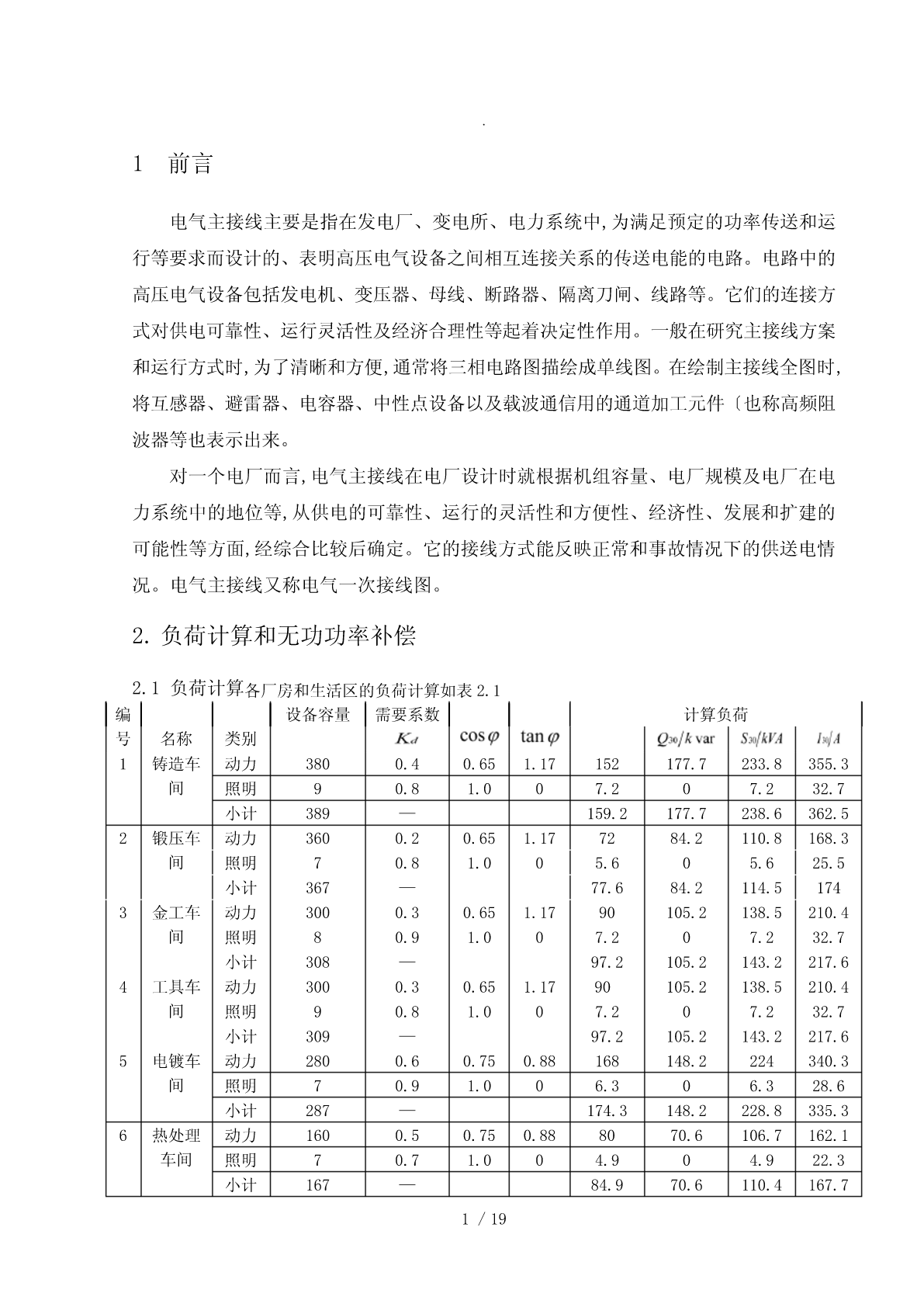

.1前言电气主接线主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图。在绘制主接线全图时,将互感器、避雷器、电容器、中性点设备以及载波通信用的通道加工元件〔也称高频阻波器等也表示出来。对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定。它的接线方式能反映正常和事故情况下的供送电情况。电气主接线又称电气一次接线图。2.负荷计算和无功功率补偿2.1负荷计算各厂房和生活区的负荷计算如表2.1编设备容量需要系数计算负荷号名称类别1铸造车动力3800.40.651.17152177.7233.8355.3间照明90.81.007.207.232.7小计389—159.2177.7238.6362.52锻压车动力3600.20.651.177284.2110.8168.3间照明70.81.005.605.625.5小计367—77.684.2114.51743金工车动力3000.30.651.1790105.2138.5210.4间照明80.91.007.207.232.7小计308—97.2105.2143.2217.64工具车动力3000.30.651.1790105.2138.5210.4间照明90.81.007.207.232.7小计309—97.2105.2143.2217.65电镀车动力2800.60.750.88168148.2224340.3间照明70.91.006.306.328.6小计287—174.3148.2228.8335.36热处理动力1600.50.750.888070.6106.7162.1车间照明70.71.004.904.922.3小计167—84.970.6110.4167.71/19.7装配车动力1600.40.71.026465.391.4138.9间照明80.91.007.207.232.7小计168—71.265.396.6146.88机修车动力1600.30.651.174856.173.8112.2间照明30.81.002.402.410.9小计163—50.456.175.4114.69锅炉房动力600.60.750.883631.74872.9照明20.81.001.601.67.3小计62—37.631.749.274.810仓库动力150.30.850.624.52.85.38照明20.71.001.401.46.4小计17—5.92.86.59.911生活区照明3000.80.90.48240116.2266.7344.4总计动力21751095.5963.2〔380V侧照明3620.73876.4818.711991821.7计入=0.8=0.852.2无功功率补偿由表2.1可知,该厂380V侧最大负荷是的功率因数只有0.73。而供电部门要求该厂10KV进线侧最大负荷是功率因数不应该低于0.91。考虑到主变压器的无功损耗远大于有功损耗,因此380V侧最大负荷是功率因素应稍大于0.91,暂取0.92来计算380V侧所需无功功率补偿容量：Ｑc=P30<tantan>=871.6×<0.94-0.42>=453.23kvar12故选PGJ1型低压自动补偿屏,并联电容器为BW0.4-14-3型,采用其方案1〔主屏1台与方案3〔辅屏5台相组合,总共容量84kvar×6=504kvar如图所示。图2.1PGJ1型低压自动补偿屏因此无功补偿后工厂380V侧和10KV侧的负荷计算如表2.2所示。计算负荷项目cosφP/kWQ/kvarS/kVAI/A30303030380V侧补偿前负荷0.73876.4818.711991821.7380V侧无功补偿容量-504380V侧补偿后负荷0.941876.4314.7931.21414.82/19.0.015S=0.06S=主变压器功率损耗30301455.910kV侧负荷总计0.923890.4370.6964.455.7表2.2无功补偿后工厂的计算负荷3变电所位置和型式的选择变电所的位置应尽量接近工厂的负荷中心.工厂的负荷中
