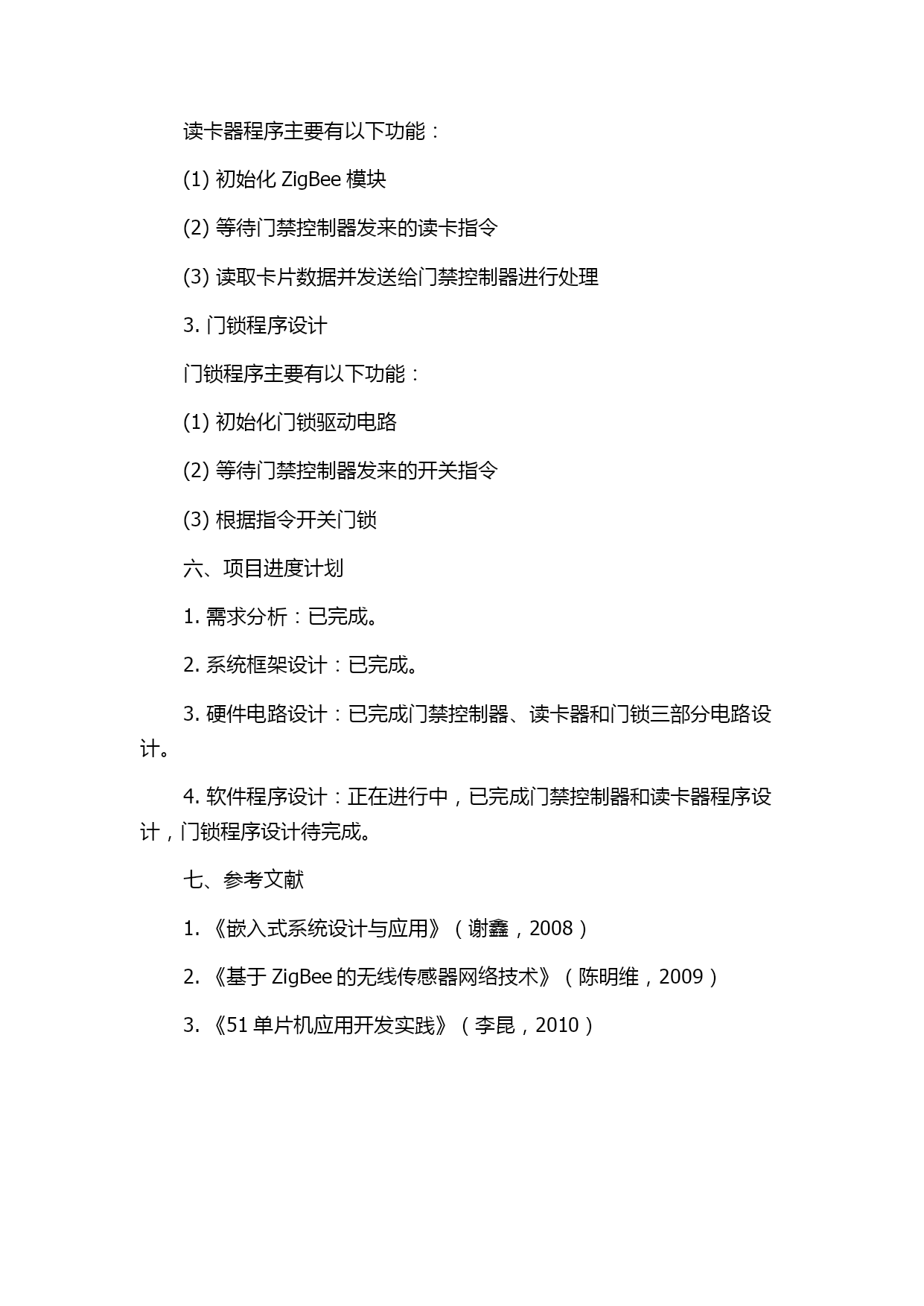

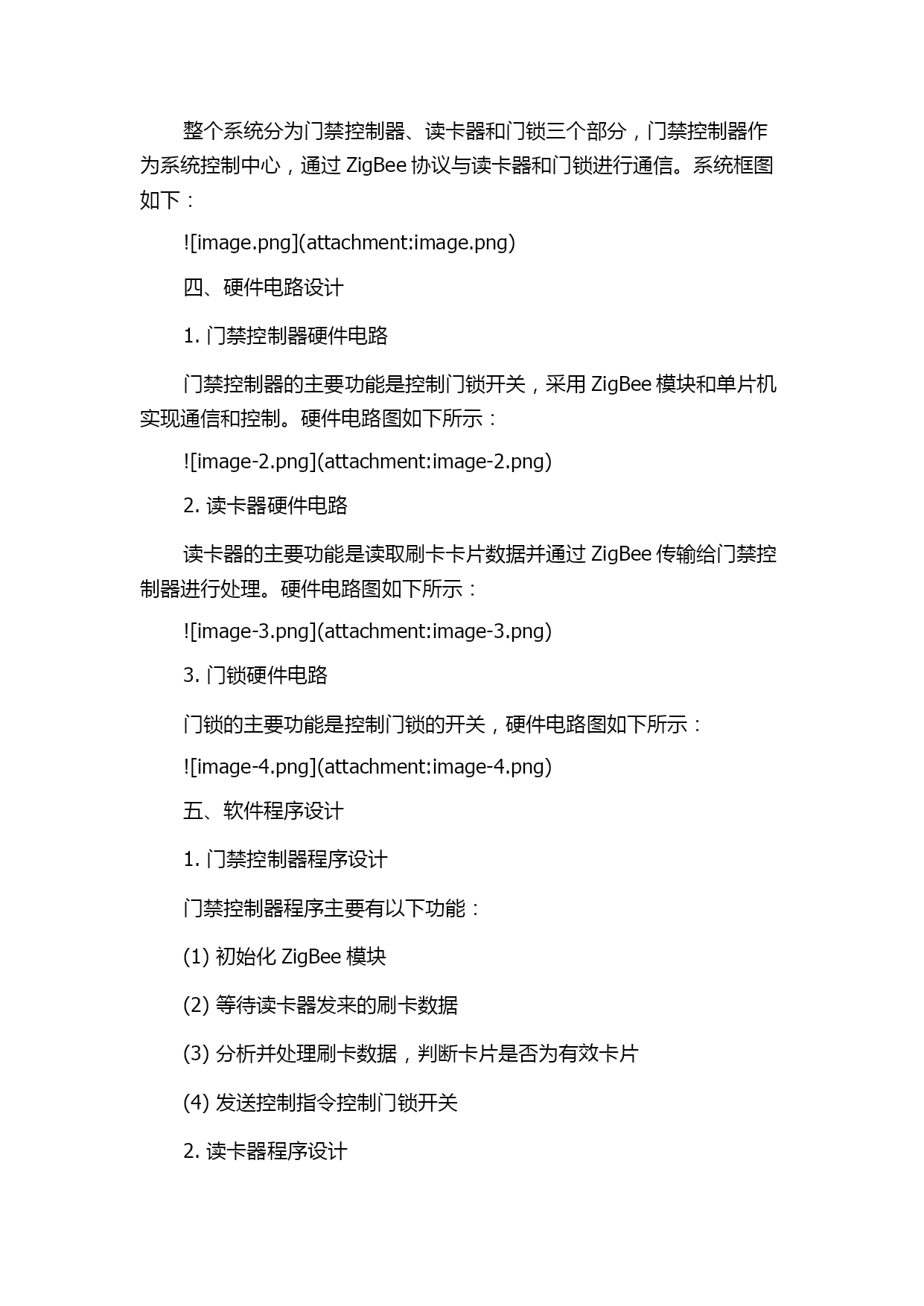

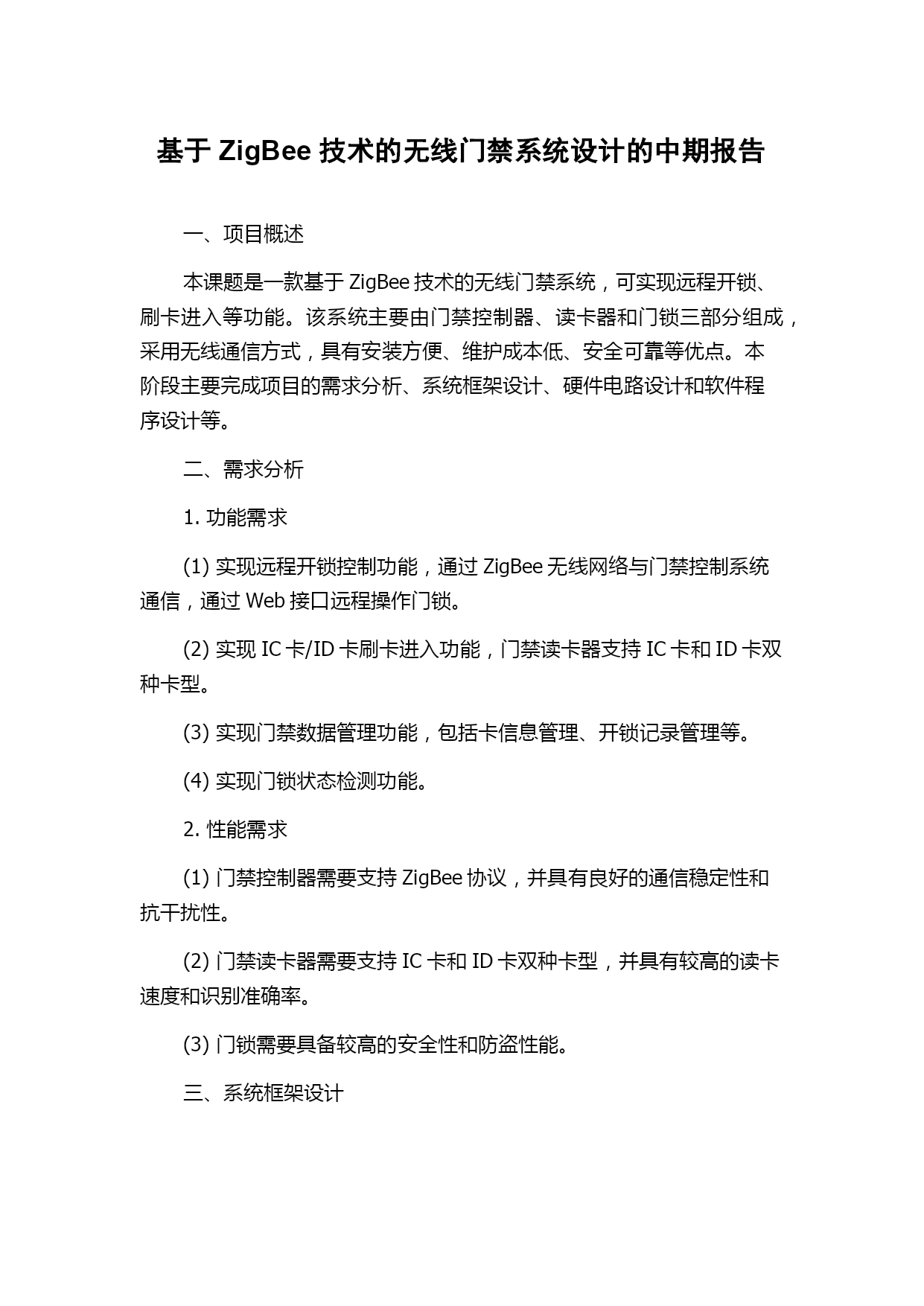

基于ZigBee技术的无线门禁系统设计的中期报告一、项目概述本课题是一款基于ZigBee技术的无线门禁系统，可实现远程开锁、刷卡进入等功能。该系统主要由门禁控制器、读卡器和门锁三部分组成，采用无线通信方式，具有安装方便、维护成本低、安全可靠等优点。本阶段主要完成项目的需求分析、系统框架设计、硬件电路设计和软件程序设计等。二、需求分析1.功能需求(1)实现远程开锁控制功能，通过ZigBee无线网络与门禁控制系统通信，通过Web接口远程操作门锁。(2)实现IC卡/ID卡刷卡进入功能，门禁读卡器支持IC卡和ID卡双种卡型。(3)实现门禁数据管理功能，包括卡信息管理、开锁记录管理等。(4)实现门锁状态检测功能。2.性能需求(1)门禁控制器需要支持ZigBee协议，并具有良好的通信稳定性和抗干扰性。(2)门禁读卡器需要支持IC卡和ID卡双种卡型，并具有较高的读卡速度和识别准确率。(3)门锁需要具备较高的安全性和防盗性能。三、系统框架设计整个系统分为门禁控制器、读卡器和门锁三个部分，门禁控制器作为系统控制中心，通过ZigBee协议与读卡器和门锁进行通信。系统框图如下：四、硬件电路设计1.门禁控制器硬件电路门禁控制器的主要功能是控制门锁开关，采用ZigBee模块和单片机实现通信和控制。硬件电路图如下所示：2.读卡器硬件电路读卡器的主要功能是读取刷卡卡片数据并通过ZigBee传输给门禁控制器进行处理。硬件电路图如下所示：3.门锁硬件电路门锁的主要功能是控制门锁的开关，硬件电路图如下所示：五、软件程序设计1.门禁控制器程序设计门禁控制器程序主要有以下功能：(1)初始化ZigBee模块(2)等待读卡器发来的刷卡数据(3)分析并处理刷卡数据，判断卡片是否为有效卡片(4)发送控制指令控制门锁开关2.读卡器程序设计读卡器程序主要有以下功能：(1)初始化ZigBee模块(2)等待门禁控制器发来的读卡指令(3)读取卡片数据并发送给门禁控制器进行处理3.门锁程序设计门锁程序主要有以下功能：(1)初始化门锁驱动电路(2)等待门禁控制器发来的开关指令(3)根据指令开关门锁六、项目进度计划1.需求分析：已完成。2.系统框架设计：已完成。3.硬件电路设计：已完成门禁控制器、读卡器和门锁三部分电路设计。4.软件程序设计：正在进行中，已完成门禁控制器和读卡器程序设计，门锁程序设计待完成。七、参考文献1.《嵌入式系统设计与应用》（谢鑫，2008）2.《基于ZigBee的无线传感器网络技术》（陈明维，2009）3.《51单片机应用开发实践》（李昆，2010）
