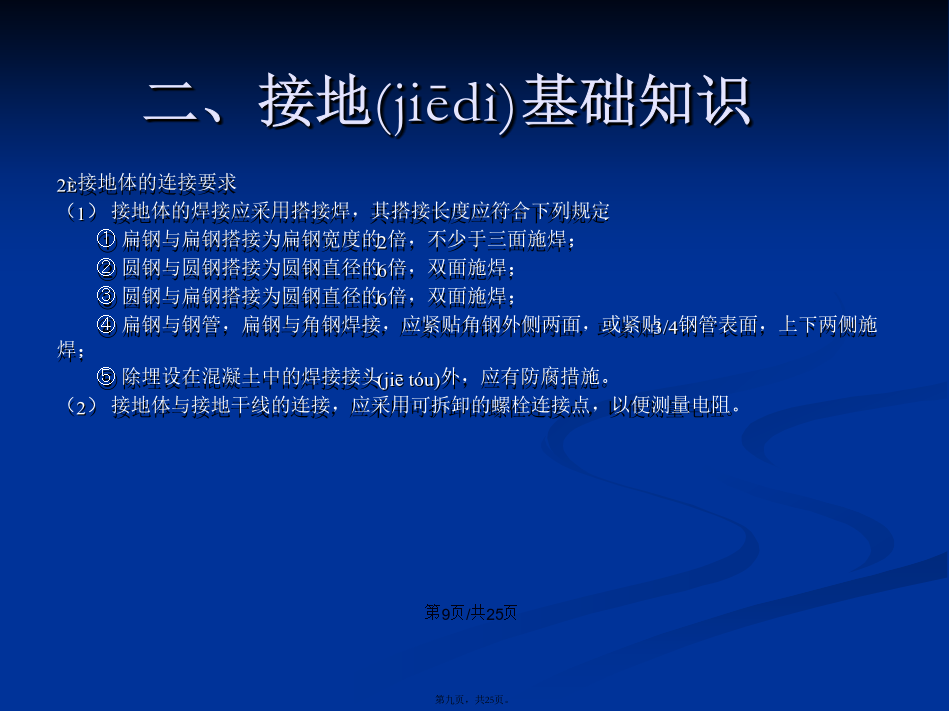

会计学一、防雷基础知识二、接地基础知识二、接地基础知识二、接地基础知识二、接地基础知识二、接地基础知识二、接地基础知识2接地体的连接要求（1）接地体的焊接应采用搭接焊，其搭接长度应符合下列规定:①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；④扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；⑤除埋设在混凝土中的焊接接头外，应有防腐措施。（2）接地体与接地干线的连接，应采用可拆卸的螺栓连接点，以便测量电阻。接地电阻的测试应选择适当的天气进行。常用接地电阻测试仪为ZC-8型。仪表接线及测试平面如图2所示。测试前将仪表断接卡子紧固螺栓拧开，沿被测接地装置（接地极）E将电位探针P和电流探针C成直线彼此相距20m打入地下，电位、电流电极的位置不能放反。E、P和C用不小于2.5mm2铜芯线分别与仪表对应端子连接。二、接地基础知识三、建筑(jiànzhù)防雷系统1一级防雷建筑物的保护措施（1）防直击雷的接闪器应采用装设在屋角、屋脊、女儿墙或屋檐上的避雷带，并在屋面上装设不大于10m×10m的网格。（2）为了防止雷电波的侵入，进入建筑物的各种线路及金属管道(guǎndào)宜采用全线埋地引入，并在入户端将电缆的金属外皮、钢管及金属管道(guǎndào)与接地装置连接。（3）对于高层建筑，应采取防侧击雷和等电位措施。2二级防雷建筑物的保护措施（1）防直击雷宜采用装设在屋角、屋脊、女儿墙或屋脊上的环状避雷带，并在屋面上装设不大于15m×15m的网格(wǎnɡɡé)。（2）为了防止雷电波的侵入，对全长低压线路采用埋地电缆或在架空金属线槽内的电缆引入，在入户端将电缆金属外皮、金属线槽接地，并与防雷接地装置相连。（3）其他防雷措施与一级防雷措施相同。3三级防雷建筑物的保护措施（1）防直击雷宜在建筑物屋角、屋檐、女儿墙或屋脊上装设避雷带或避雷针，当采用避雷带保护时，应在屋面上装设不大于20m×20m的网格。对防直击雷装置引下线的要求，与一级防雷建筑物的保护措施对防直击雷装置引下线的要求相同。（2）为了防止雷电波的侵入，应在进线端将电缆的金属外皮、钢管等与电气设备接地相连。若电缆转换为架空线，应在转换处装设避雷器。4有爆炸和火灾危险的建筑物防雷保护措施（1）有爆炸危险的建筑物防雷对存放有易燃烧、易爆炸物品的建筑物，由于电火花可能造成爆炸和燃烧，故对这类建筑物的防雷要求相当严格。对于直击雷、雷电感应和沿架空线侵入的高电位，还应增加避雷网或避雷带的引下线，其间距为18～24m。防雷系统和内部的金属管线或金属设备的距离不得小于3m。采用避雷针保护时，必须高出爆炸性气体的放气管管顶3m,其保护范围也应高出管顶1～2m。建筑物附近有高大树木时，如不在保护范围之内，树木应与建筑物保持3～5m的净距。（2）有火灾危险的建筑物防雷农村的草房、木板房屋、谷物堆放场及储存有易燃建筑材料的建筑物，最好用独立避雷针进行保护。当采用屋顶避雷针或避雷带保护时，在屋脊上的避雷带应支起600mm,斜脊及屋檐部分的连接条应支起400mm,所有防雷引下线应支起100～150mm。防雷装置的金属部件不得穿入屋内或贴近草棚上，以防止由于雷击而引起火灾。电源进户线及屋内电线应与防雷系统有足够的绝缘距离，否则应采取保护措施。1接闪器（1）材料(cáiliào)要求①避雷针一般用镀锌圆钢或焊接钢管制成，上部制成针尖形状，圆钢截面积不得小于100mm2,钢管厚度不得小于3mm。②避雷带和网一般用圆钢或扁钢制成，其尺寸不应小于下列数值:圆钢直径为8mm;扁钢截面积为48mm2,扁钢厚度为4mm。（2）明装避雷带（网）的安装当不上人屋面预留支撑件有困难时，可采用预制混凝土支墩作避雷带（网）的支架，支架点间距均匀，且直线段部分不宜大于3m，转弯处不宜大于500mm。女儿墙、屋脊上安装避雷带（网）支架时，应尽量预留预埋安装件或孔洞。支架调正、校平后，可进行避雷带（网）安装。避雷带安装前应校直，将校直后的避雷带（网）逐段焊接或用螺栓固定于支架上。（3）暗装避雷带（网）的安装可上人屋面避雷带（网）可暗设，埋设深度为屋面或女儿墙下50mm。避雷带（网）的间距应符合设计要求，引至屋面的金属构件、设备的接地线位置应正确，接地点外露。高层建筑30m以下部分每隔三层设均压环一圈。高层建筑30m以上部分向上每隔
