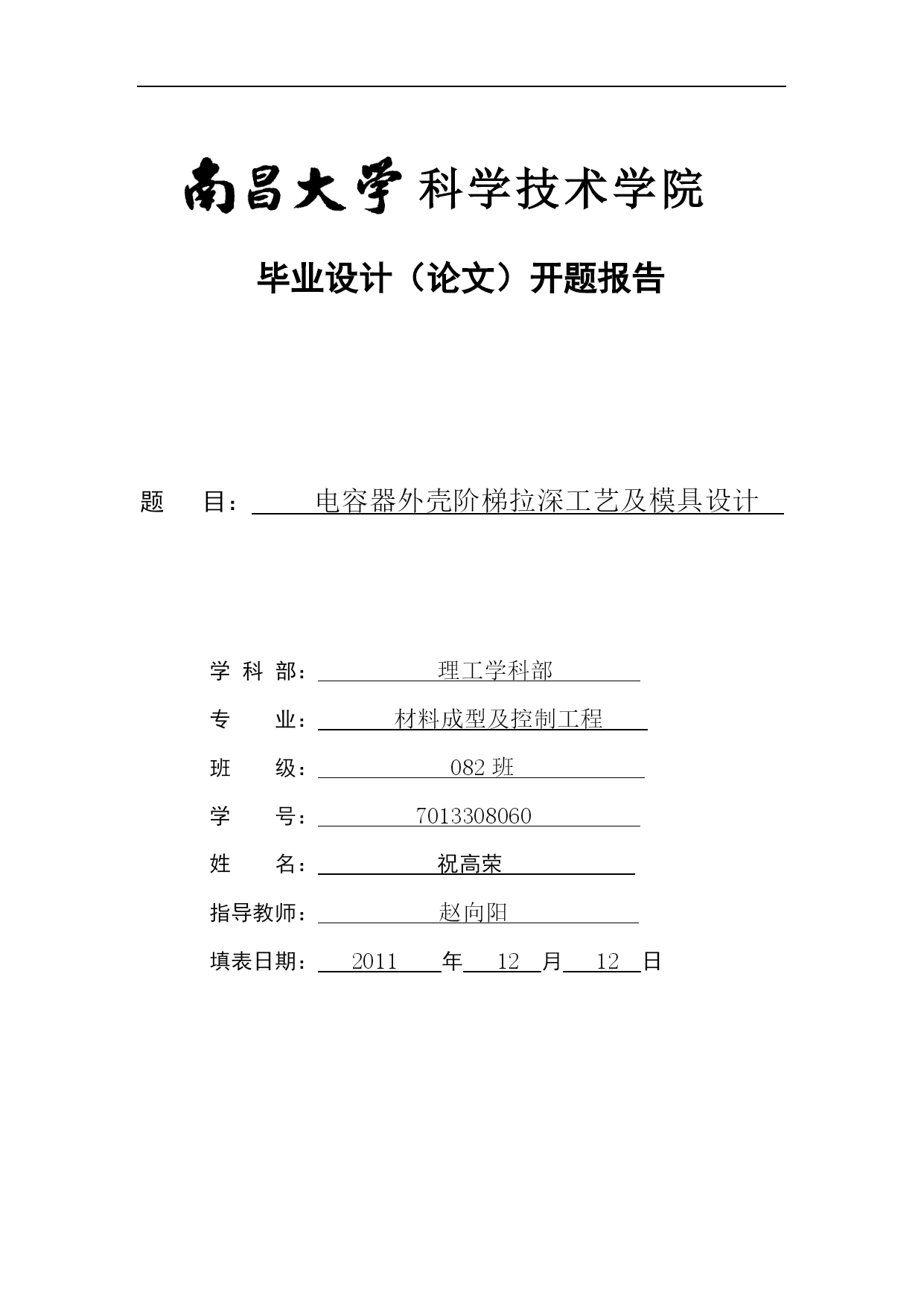

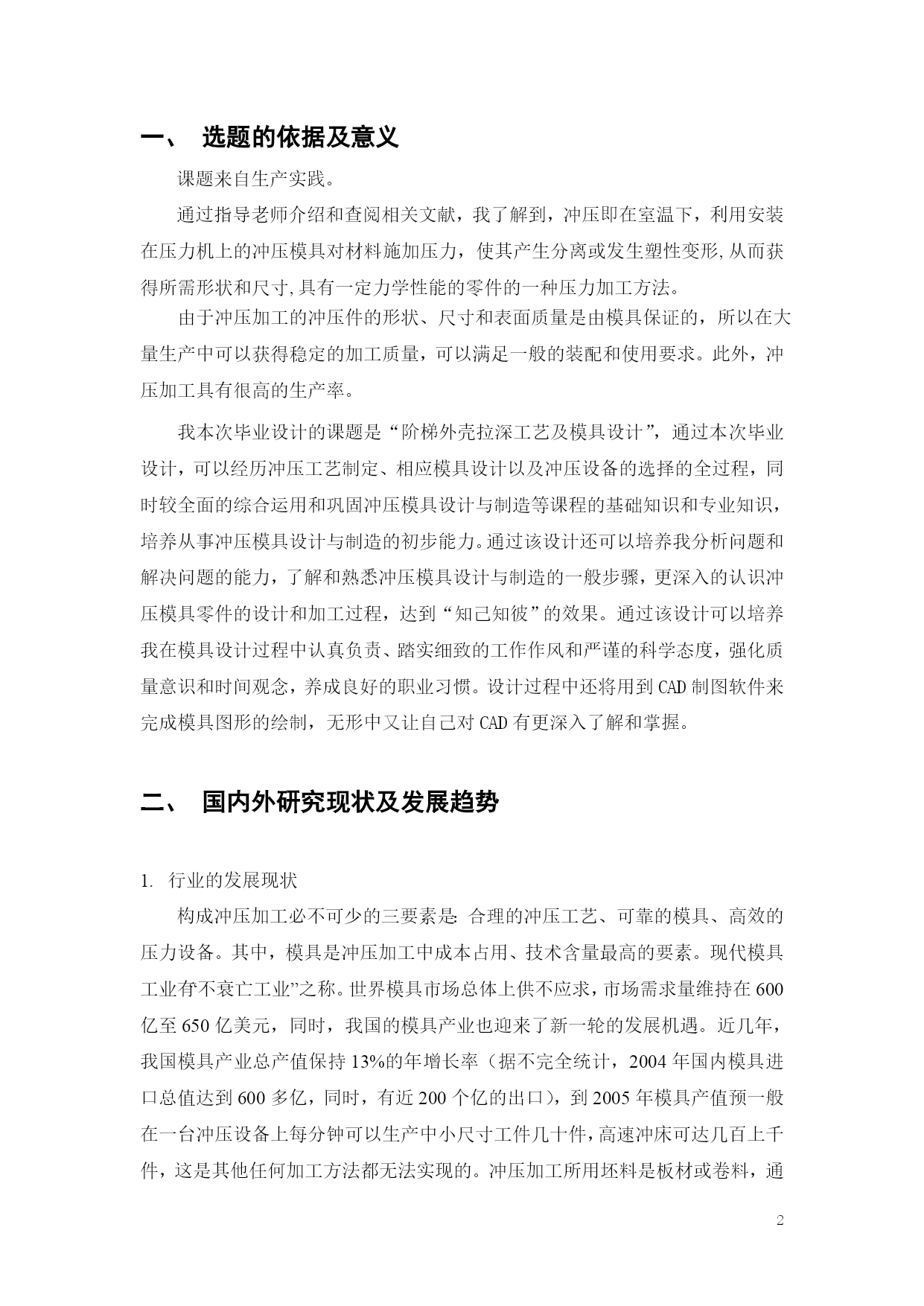

科学技术学院毕业设计（论文）开题报告题目：电容器外壳阶梯拉深工艺及模具设计学科部：理工学科部专业：材料成型及控制工程班级：082班学号：7013308060姓名：祝高荣指导教师：赵向阳填表日期：2011年12月12日一、选题的依据及意义课题来自生产实践。通过指导老师介绍和查阅相关文献，我了解到，冲压即在室温下，利用安装在压力机上的冲压模具对材料施加压力，使其产生分离或发生塑性变形,从而获得所需形状和尺寸,具有一定力学性能的零件的一种压力加工方法。由于冲压加工的冲压件的形状、尺寸和表面质量是由模具保证的，所以在大量生产中可以获得稳定的加工质量，可以满足一般的装配和使用要求。此外，冲压加工具有很高的生产率。我本次毕业设计的课题是“阶梯外壳拉深工艺及模具设计”，通过本次毕业设计，可以经历冲压工艺制定、相应模具设计以及冲压设备的选择的全过程，同时较全面的综合运用和巩固冲压模具设计与制造等课程的基础知识和专业知识，培养从事冲压模具设计与制造的初步能力。通过该设计还可以培养我分析问题和解决问题的能力，了解和熟悉冲压模具设计与制造的一般步骤，更深入的认识冲压模具零件的设计和加工过程，达到“知己知彼”的效果。通过该设计可以培养我在模具设计过程中认真负责、踏实细致的工作作风和严谨的科学态度，强化质量意识和时间观念，养成良好的职业习惯。设计过程中还将用到CAD制图软件来完成模具图形的绘制，无形中又让自己对CAD有更深入了解和掌握。国内外研究现状及发展趋势行业的发展现状构成冲压加工必不可少的三要素是：合理的冲压工艺、可靠的模具、高效的压力设备。其中，模具是冲压加工中成本占用、技术含量最高的要素。现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在600亿至650亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持13%的年增长率（据不完全统计，2004年国内模具进口总值达到600多亿，同时，有近200个亿的出口），到2005年模具产值预一般在一台冲压设备上每分钟可以生产中小尺寸工件几十件，高速冲床可达几百上千件，这是其他任何加工方法都无法实现的。冲压加工所用坯料是板材或卷料，通常又是在常温下加工，故易于实现机械化与自动化，可大幅度地提高生产率。行业的发展趋势冲模是实现冲压生产的基本条件。冲模的发展趋势主要表现在，大型、精密、复杂、长寿命、中高档模具及模具标准件发展速度高于一般模具产品；塑料模和压铸模比例增大；专业模具厂数量及其生产能力增加；“三资”及私营企业发展迅速；股份制改造步伐加快等。从地区分布来看，以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区，南方的发展快于北方。目前发展最快、模具生产最为集中的省份是广东和浙江，江苏、上海、安徽和山东等地近几年也有较大发展。我国模具产业除了要继续提高生产能力，今后更要着重于行业内部结构的调整和技术发展水平的提高。结构调整方面，主要是企业结构向专业化调整，产品结构向着中高档模具发展，向进出口结构的改进，中高档汽车覆盖件模具成形分析及结构改进、多功能复合模具和复合加工及激光技术在模具设计制造上的应用、高速切削、超精加工及抛光技术、信息化方向发展。模具及模具标准件出口将从现在的每年9000多万美元增长到2005年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2003年我国汽车产销量均突破400万辆，预计2004年产销量各突破500万辆，轿车产量将达到260万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。目前，国外先进工业国家模具标准化生产程度已达70%~80%，模具厂只需设计制造工作零件，大部分模具零件均从标准件厂购买，使生产率大幅度提高。模具制造厂专业化程度越不定期越高，分工越来越细，如目前有模架厂、顶杆厂、热处理厂等，甚至某些模具厂仅专业化制造某类产品的冲裁模或弯曲模，这样更有利于制造水平的提高和制造周期的缩短本课题研究内容根据课题零件的形状、尺寸及相关标准，本次课题需要做以下几个方面的研究：冲压件工艺性分析冲压件的工艺性是指该零件在冲压加工中的难易程度。通过看尺寸精度、看生产批量、看工件大小、看形状对称与否、看孔距及孔与边距离，看弯曲半径、看
