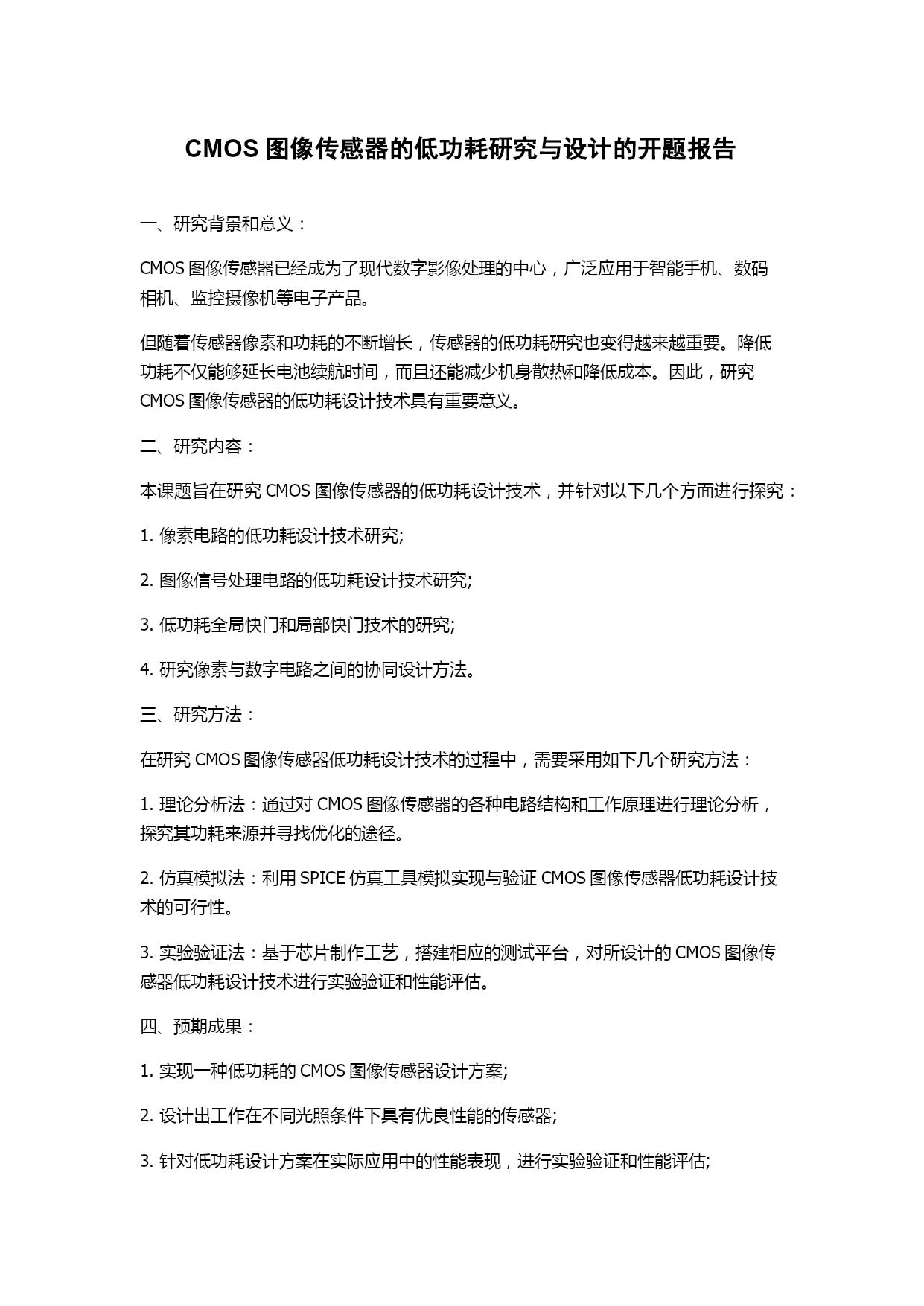

CMOS图像传感器的低功耗研究与设计的开题报告一、研究背景和意义：CMOS图像传感器已经成为了现代数字影像处理的中心，广泛应用于智能手机、数码相机、监控摄像机等电子产品。但随着传感器像素和功耗的不断增长，传感器的低功耗研究也变得越来越重要。降低功耗不仅能够延长电池续航时间，而且还能减少机身散热和降低成本。因此，研究CMOS图像传感器的低功耗设计技术具有重要意义。二、研究内容：本课题旨在研究CMOS图像传感器的低功耗设计技术，并针对以下几个方面进行探究：1.像素电路的低功耗设计技术研究;2.图像信号处理电路的低功耗设计技术研究;3.低功耗全局快门和局部快门技术的研究;4.研究像素与数字电路之间的协同设计方法。三、研究方法：在研究CMOS图像传感器低功耗设计技术的过程中，需要采用如下几个研究方法：1.理论分析法：通过对CMOS图像传感器的各种电路结构和工作原理进行理论分析，探究其功耗来源并寻找优化的途径。2.仿真模拟法：利用SPICE仿真工具模拟实现与验证CMOS图像传感器低功耗设计技术的可行性。3.实验验证法：基于芯片制作工艺，搭建相应的测试平台，对所设计的CMOS图像传感器低功耗设计技术进行实验验证和性能评估。四、预期成果：1.实现一种低功耗的CMOS图像传感器设计方案;2.设计出工作在不同光照条件下具有优良性能的传感器;3.针对低功耗设计方案在实际应用中的性能表现，进行实验验证和性能评估;4.探索降低功耗的新方法，为后续的研究提供思路和参考。五、研究意义：1.为工业界提供了低功耗、高性能的CMOS图像传感器设计方案，降低成本同时提高市场竞争力。2.为科研人员提供了论文写作的参考，推动国内CMOS图像传感器领域的发展。3.增加了低功耗模拟与设计领域的研究，为类似领域的研究提供新思路和方法。六、研究周期本研究计划周期为12个月，包括文献调研、理论研究、系统设计、芯片制作、实验测试、数据分析等内容。
