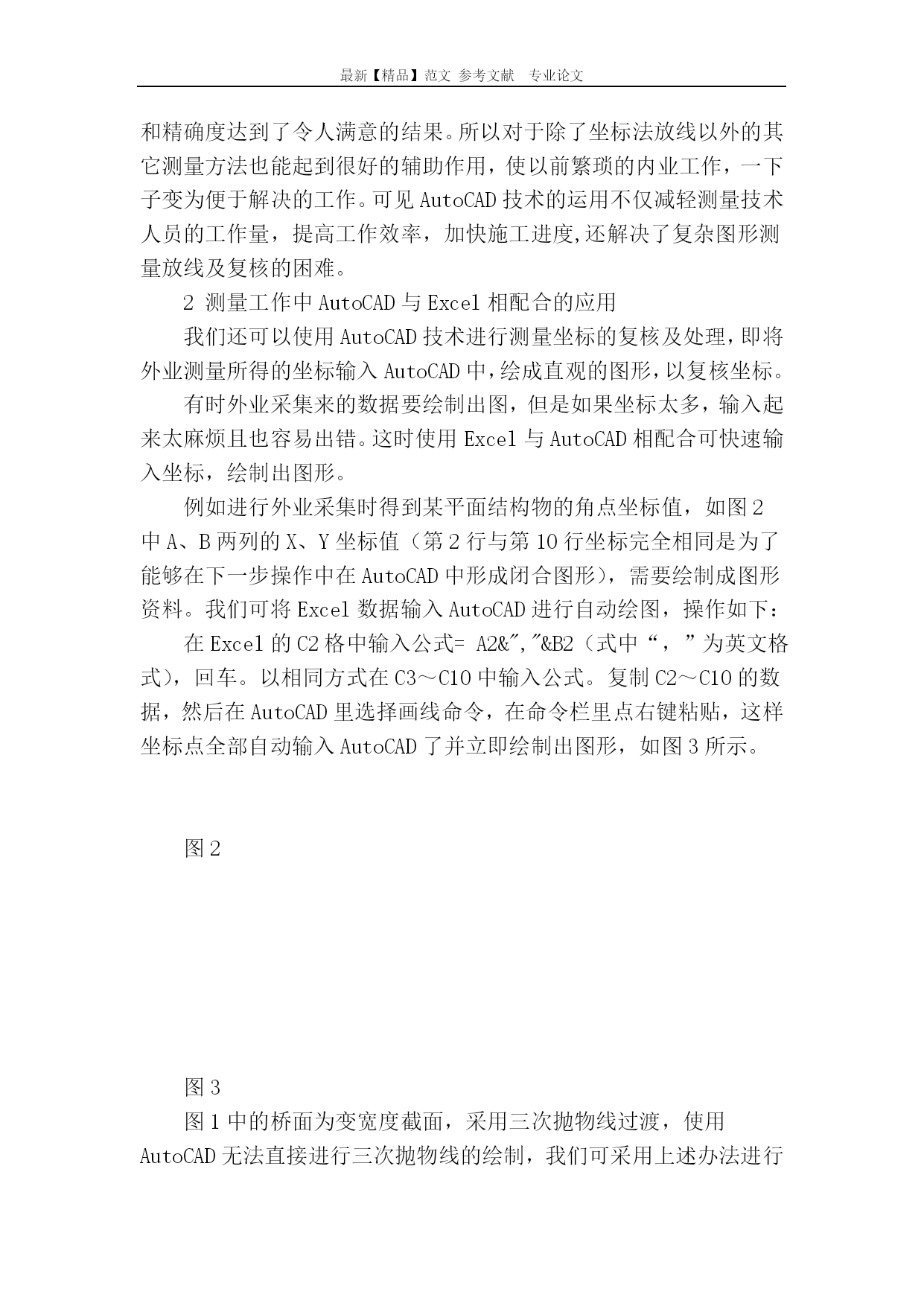

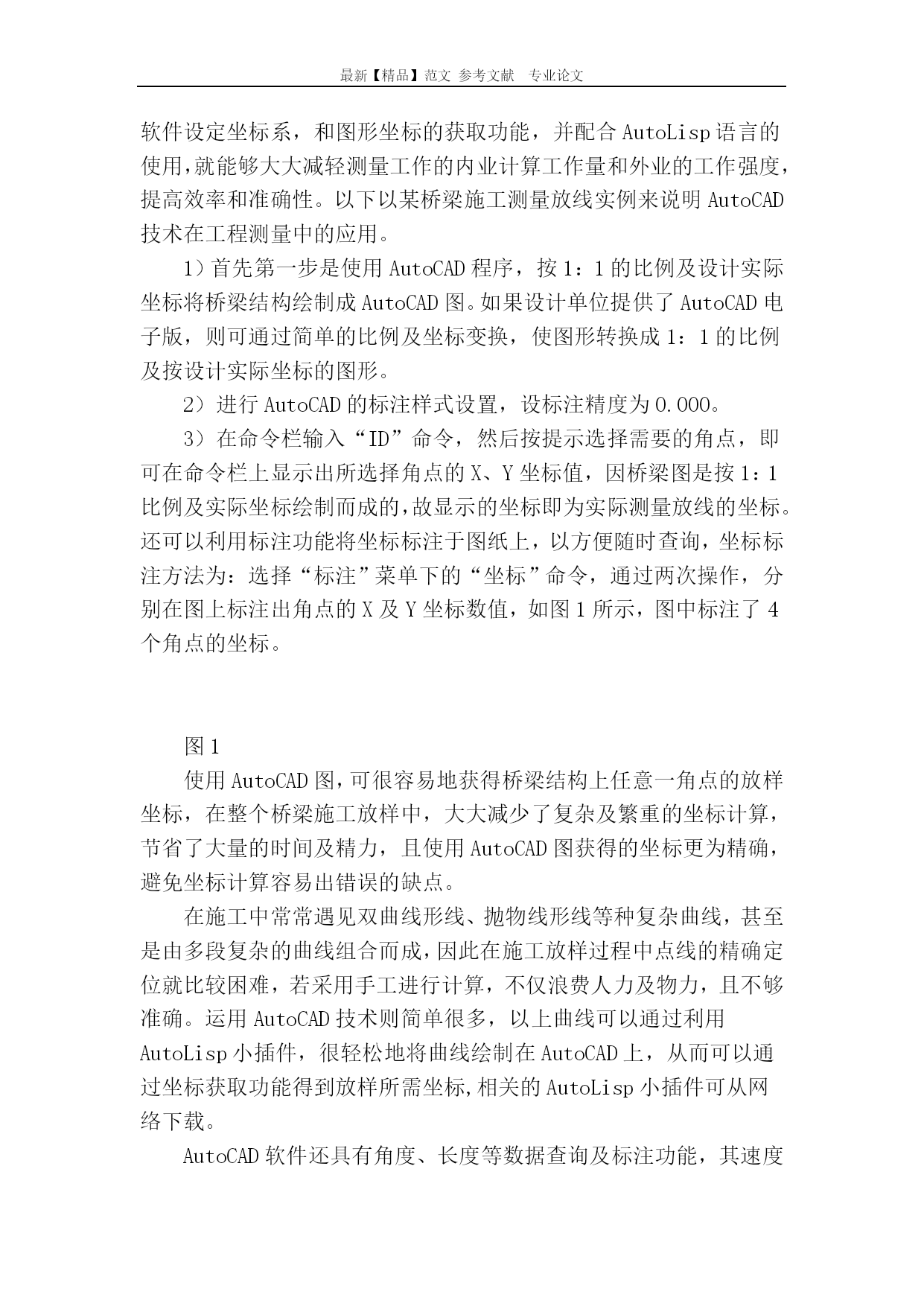

最新【精品】范文参考文献专业论文AutoCAD技术在施工技术管理中的运用AutoCAD技术在施工技术管理中的运用[摘要]AutoCAD软件作为绘图工具在工程施工中得到了应用广泛，虽然为平面制图软件，但其具有强大的功能和系统的开放性，如果将AutoCAD技术灵活运用于施工放样、不规则构建物工程量计算、工程资料整理及其它施工管理中之中，能很好地解决传统施工技术存在的一些问题，可以达到事半功倍的效果。[关键词]AutoCAD技术施工放样工程量计算资料整理中图分类号：TU723文献标识码：A文章编号：0前言AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件包，具有易于掌握、使用方便、体系结构开放等特点，深受广大工程技术人员的欢迎。AutoCAD自1982年问世以来，已经进行了近20次的升级，从而使其功能逐渐强大，且日趋完善。如今AutoCAD已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业、气象、纺织、轻工业等领域。在中国，AutoCAD已成为工程设计领域中应用最为广泛的计算机辅助设计软件之一。AutoCAD软件作为绘图工具在我们日常工程施工也是应用广泛，但其作为一款使用方便、功能强大和系统开放性软件，灵活运用于施工放样、工程量计算等施工管理方面，不仅起到高效、快速、准确的效果，且能够很好的处理一些采用传统技术及方法难以解决的问题。本文结合自身工作经验，以一些实际应用实例，与各位同行就AutoCAD在施工技术管理方面的应用进行探讨，以期能够提高工程技术人员工作效率，减轻劳动强度，为社会及施工企业创造价值。1AUTOCAD软件在测量放样中的应用随着全站仪的推广运用，坐标放样因其简便、快速成为备受测量人员青睐的放样方法。但采用坐标法放样，坐标的内业计算无疑成为坐标法放样的重点和难点，不仅计算非常繁琐，占用大量的劳动时间，而且计算结果难以复核，导致容易出错。如果我们充分利用AutoCAD软件设定坐标系，和图形坐标的获取功能，并配合AutoLisp语言的使用，就能够大大减轻测量工作的内业计算工作量和外业的工作强度，提高效率和准确性。以下以某桥梁施工测量放线实例来说明AutoCAD技术在工程测量中的应用。1）首先第一步是使用AutoCAD程序，按1：1的比例及设计实际坐标将桥梁结构绘制成AutoCAD图。如果设计单位提供了AutoCAD电子版，则可通过简单的比例及坐标变换，使图形转换成1：1的比例及按设计实际坐标的图形。2）进行AutoCAD的标注样式设置，设标注精度为0.000。3）在命令栏输入“ID”命令，然后按提示选择需要的角点，即可在命令栏上显示出所选择角点的X、Y坐标值，因桥梁图是按1：1比例及实际坐标绘制而成的，故显示的坐标即为实际测量放线的坐标。还可以利用标注功能将坐标标注于图纸上，以方便随时查询，坐标标注方法为：选择“标注”菜单下的“坐标”命令，通过两次操作，分别在图上标注出角点的X及Y坐标数值，如图1所示，图中标注了4个角点的坐标。图1使用AutoCAD图，可很容易地获得桥梁结构上任意一角点的放样坐标，在整个桥梁施工放样中，大大减少了复杂及繁重的坐标计算，节省了大量的时间及精力，且使用AutoCAD图获得的坐标更为精确，避免坐标计算容易出错误的缺点。在施工中常常遇见双曲线形线、抛物线形线等种复杂曲线，甚至是由多段复杂的曲线组合而成，因此在施工放样过程中点线的精确定位就比较困难，若采用手工进行计算，不仅浪费人力及物力，且不够准确。运用AutoCAD技术则简单很多，以上曲线可以通过利用AutoLisp小插件，很轻松地将曲线绘制在AutoCAD上，从而可以通过坐标获取功能得到放样所需坐标,相关的AutoLisp小插件可从网络下载。AutoCAD软件还具有角度、长度等数据查询及标注功能，其速度和精确度达到了令人满意的结果。所以对于除了坐标法放线以外的其它测量方法也能起到很好的辅助作用，使以前繁琐的内业工作，一下子变为便于解决的工作。可见AutoCAD技术的运用不仅减轻测量技术人员的工作量，提高工作效率，加快施工进度,还解决了复杂图形测量放线及复核的困难。2测量工作中AutoCAD与Excel相配合的应用我们还可以使用AutoCAD技术进行测量坐标的复核及处理，即将外业测量所得的坐标输入AutoCAD中，绘成直观的图形，以复核坐标。有时外业采集来的数据要绘制出图，但是如果坐标太多，输入起来太麻烦且也容易出错。这时使用Excel与AutoCAD相配合可快速输入坐标，绘制出图形。例如进行外业采集时得到某平面结构物的角点坐标值，如图2中A、B两列的X、Y坐标值（第2行与第10行坐标完全相同是为了能够在下一步操作中在AutoCAD中形成闭合图形）
