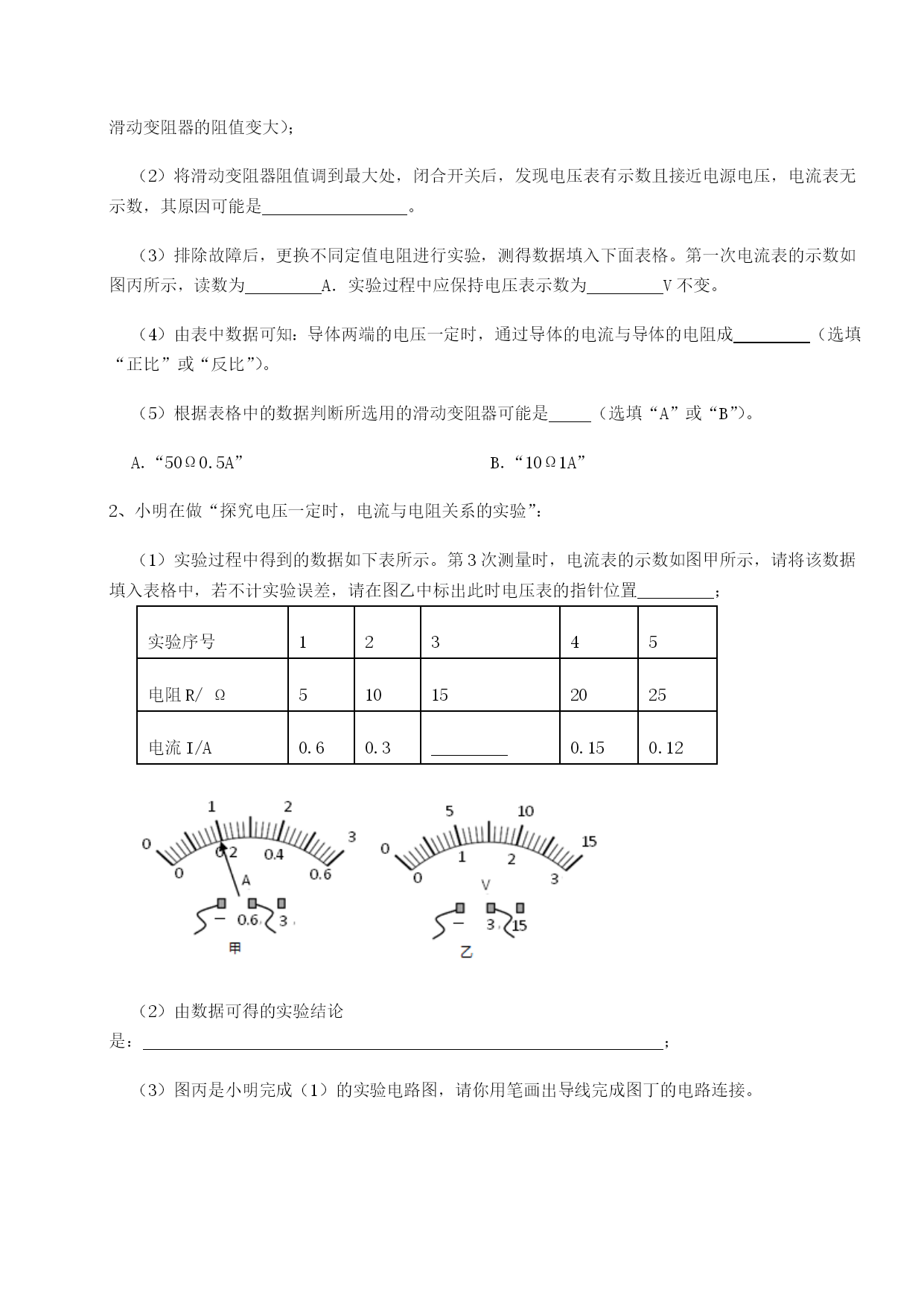

北师大版物理九年级全册第十二章欧姆定律章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J2、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V3、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零4、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为05、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（）A．电流表A1和A2示数都变小B．电压表V的示数变大C．电压表V与电流表A1的示数之比变大D．电压表V与电流表A2的示数之比变大6、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:27、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4B．4：3C．1：1D．4：78、如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。不挂物体时，滑片在最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（）A．不挂物体时，电压表示数为电源电压B．所挂物体越重，电流表示数越大C．所挂物体越轻，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变9、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小10、安全无小事，任何时候都要有安全意识。下图是一种厨房天然气安全报警装置内部的简化电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻；R的阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻R0的电流变小D．气敏电阻R两端电压变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示电源电压为5V，，，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为。2、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为Ω。3、当电阻两端电压为时，通过的电流为，该电阻的阻值为；若它两端电压变为0V，则该电阻中电流为，此时电阻为。4、图所示电路中，开关闭合后，两灯都发光，电流表及电压表正常工作，一段时间后，由于灯L1短路（灯L2、电流表及电压表不会烧坏），则电压表的示数。（选填“变大”、“不变”或“为零”）5、用4个10Ω的电阻可组成阻值最大为Ω的电阻，也可
