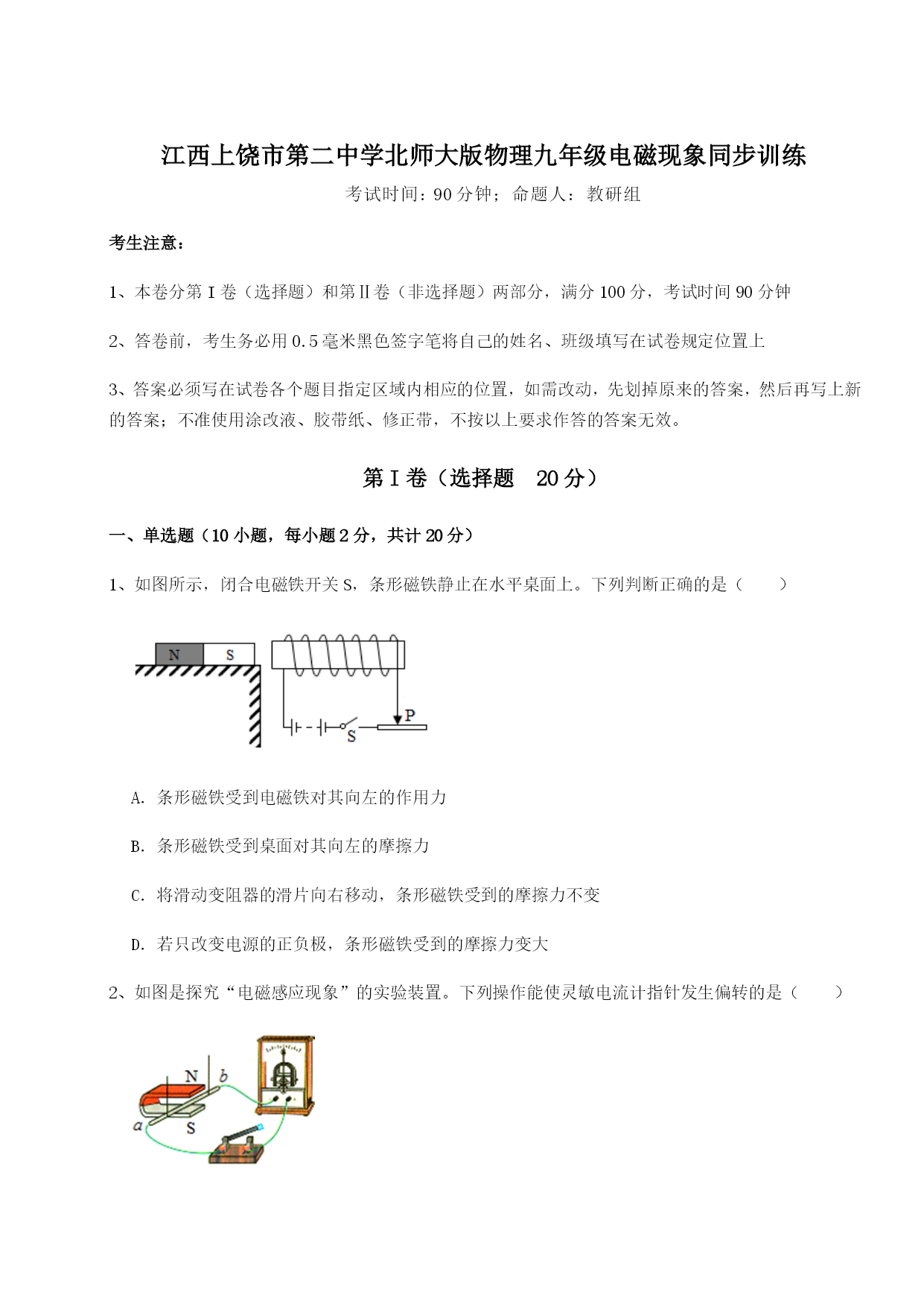

江西上饶市第二中学北师大版物理九年级电磁现象同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大2、如图是探究“电磁感应现象”的实验装置。下列操作能使灵敏电流计指针发生偏转的是（）A．断开开关S，磁体、导体ab均保持不动B．闭合开关S，磁体不动，导体ab沿竖直方向上下运动C．闭合开关S，导体ab不动，磁体沿水平方向左右运动D．断开开关S，磁体不动，导体ab沿水平方向左右运动3、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮4、关于电磁现象下列说法不正确的是（）A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥C．图丙中，人们利用该原理发明了电动机D．图丁中，当水位达到金属块A之后，红灯亮5、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的6、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图2中小磁针发生偏转，说明电流周围存在磁场中C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关7、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变8、科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是（）A．电磁铁右端为N极B．该巨磁电阻的阻值随磁场的增强而明显减小C．滑片P向左轻轻移动过程中电磁铁的磁性减弱D．小磁针将顺时针旋转9、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机10、关于电动自行车，下列说法不正确的是（）A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是某实验小组的同学进行电磁学实验的装置。（1）当开关S闭合后，可以观察到磁场中金属棒ab在导轨上向右运动，这说明磁场对导电体有。（2）若只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与有关。2、学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：①②③3、图中，静止在通电螺线管周围的小磁针，其中指向错误的是（填标号）｡4、如图甲，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下，作匀速直线运动。（1）取走其中一块磁铁后，另一块磁铁在水平推力F2的作用下仍作匀速直线运动，如图乙，则F2F1（选填“＞”、“＝”或“＜”）；（2）如图丙，磁铁在F2作用下，匀速直线运动过程中，若闭合开关S，则磁铁速度将（选填“变大”、“不变”或“变小”），此时，将滑动变阻器的滑片向左移动，欲保
