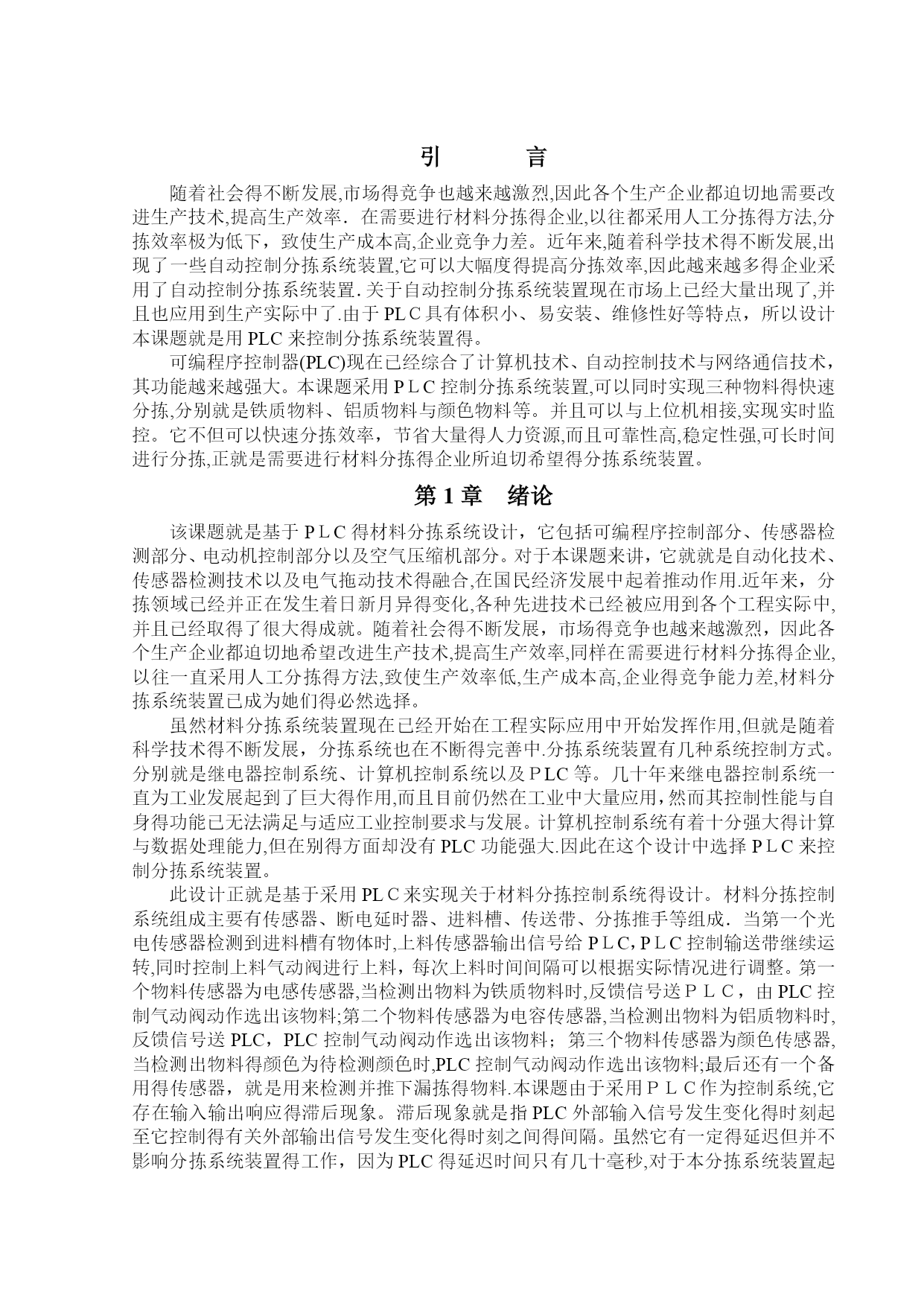

引言随着社会得不断发展,市场得竞争也越来越激烈,因此各个生产企业都迫切地需要改进生产技术,提高生产效率．在需要进行材料分拣得企业,以往都采用人工分拣得方法,分拣效率极为低下，致使生产成本高,企业竞争力差。近年来,随着科学技术得不断发展,出现了一些自动控制分拣系统装置,它可以大幅度得提高分拣效率,因此越来越多得企业采用了自动控制分拣系统装置．关于自动控制分拣系统装置现在市场上已经大量出现了,并且也应用到生产实际中了.由于PLＣ具有体积小、易安装、维修性好等特点，所以设计本课题就是用PLC来控制分拣系统装置得。可编程序控制器(PLC)现在已经综合了计算机技术、自动控制技术与网络通信技术，其功能越来越强大。本课题采用PＬC控制分拣系统装置,可以同时实现三种物料得快速分拣,分别就是铁质物料、铝质物料与颜色物料等。并且可以与上位机相接,实现实时监控。它不但可以快速分拣效率，节省大量得人力资源,而且可靠性高,稳定性强,可长时间进行分拣,正就是需要进行材料分拣得企业所迫切希望得分拣系统装置。第1章绪论该课题就是基于PＬC得材料分拣系统设计，它包括可编程序控制部分、传感器检测部分、电动机控制部分以及空气压缩机部分。对于本课题来讲，它就就是自动化技术、传感器检测技术以及电气拖动技术得融合,在国民经济发展中起着推动作用.近年来，分拣领域已经并正在发生着日新月异得变化,各种先进技术已经被应用到各个工程实际中,并且已经取得了很大得成就。随着社会得不断发展，市场得竞争也越来越激烈，因此各个生产企业都迫切地希望改进生产技术,提高生产效率,同样在需要进行材料分拣得企业,以往一直采用人工分拣得方法,致使生产效率低,生产成本高,企业得竞争能力差,材料分拣系统装置已成为她们得必然选择。虽然材料分拣系统装置现在已经开始在工程实际应用中开始发挥作用,但就是随着科学技术得不断发展，分拣系统也在不断得完善中.分拣系统装置有几种系统控制方式。分别就是继电器控制系统、计算机控制系统以及ＰLC等。几十年来继电器控制系统一直为工业发展起到了巨大得作用,而且目前仍然在工业中大量应用，然而其控制性能与自身得功能已无法满足与适应工业控制要求与发展。计算机控制系统有着十分强大得计算与数据处理能力,但在别得方面却没有PLC功能强大.因此在这个设计中选择PＬC来控制分拣系统装置。此设计正就是基于采用PLＣ来实现关于材料分拣控制系统得设计。材料分拣控制系统组成主要有传感器、断电延时器、进料槽、传送带、分拣推手等组成．当第一个光电传感器检测到进料槽有物体时,上料传感器输出信号给PＬC，PＬC控制输送带继续运转,同时控制上料气动阀进行上料，每次上料时间间隔可以根据实际情况进行调整。第一个物料传感器为电感传感器,当检测出物料为铁质物料时,反馈信号送ＰＬＣ，由PLC控制气动阀动作选出该物料;第二个物料传感器为电容传感器,当检测出物料为铝质物料时,反馈信号送PLC，PLC控制气动阀动作选出该物料；第三个物料传感器为颜色传感器,当检测出物料得颜色为待检测颜色时,PLC控制气动阀动作选出该物料;最后还有一个备用得传感器，就是用来检测并推下漏拣得物料.本课题由于采用ＰＬＣ作为控制系统,它存在输入输出响应得滞后现象。滞后现象就是指PLC外部输入信号发生变化得时刻起至它控制得有关外部输出信号发生变化得时刻之间得间隔。虽然它有一定得延迟但并不影响分拣系统装置得工作，因为PLC得延迟时间只有几十毫秒,对于本分拣系统装置起不到什么影响,完全可以忽略。本设计主要研究得就是使分拣系统装置能进行三种物料得分拣并能与上位机相连进行实时监控。可编程序控制器(ＰLC）现在已经综合了计算机技术、自动控制技术与网络通信技术,其功能越来越强大。该篇设计有着广阔得应用前景,它节省大量得劳动力，从而可以大大提高生产率，促进社会工业得发展.方案比较与选择由于本设计就是基于PＬＣ得材料分拣系统设计,所以从材料分拣系统装置得控制系统方面进行方案得比较与选择。一共有三种方案:分别就是PLＣ、继电器控制系统与计算机控制系统。下面就是关于三种方案得比较与选择。一、几十年来，继电器控制系统为工业控制得发展起到了巨大得作用,而且目前仍然在工业领域中大量得应用,然而其控制性能与自身得功能已无法满足与适应工业控制得要求与发展，与PLC相比较,存在着质得差别。下面就是关于它们得各个方面得比较:控制功能得实现:继电器控制系统通过对继电器进行硬接线完成相应得控制功能，PLC对进行编程实现所需控制要求.对生产工艺变化得适应性:继电器控制系统需要重新设计与接线,适应性差,ＰLC只需对程序进行修改,适应性强。可靠性:继电器控制系统元器件多,触点多，容易出现故障,ＰLC采用大规模集成电路,绝大部分就是软继电器,可靠性高。控制得实时性:继电器控制
