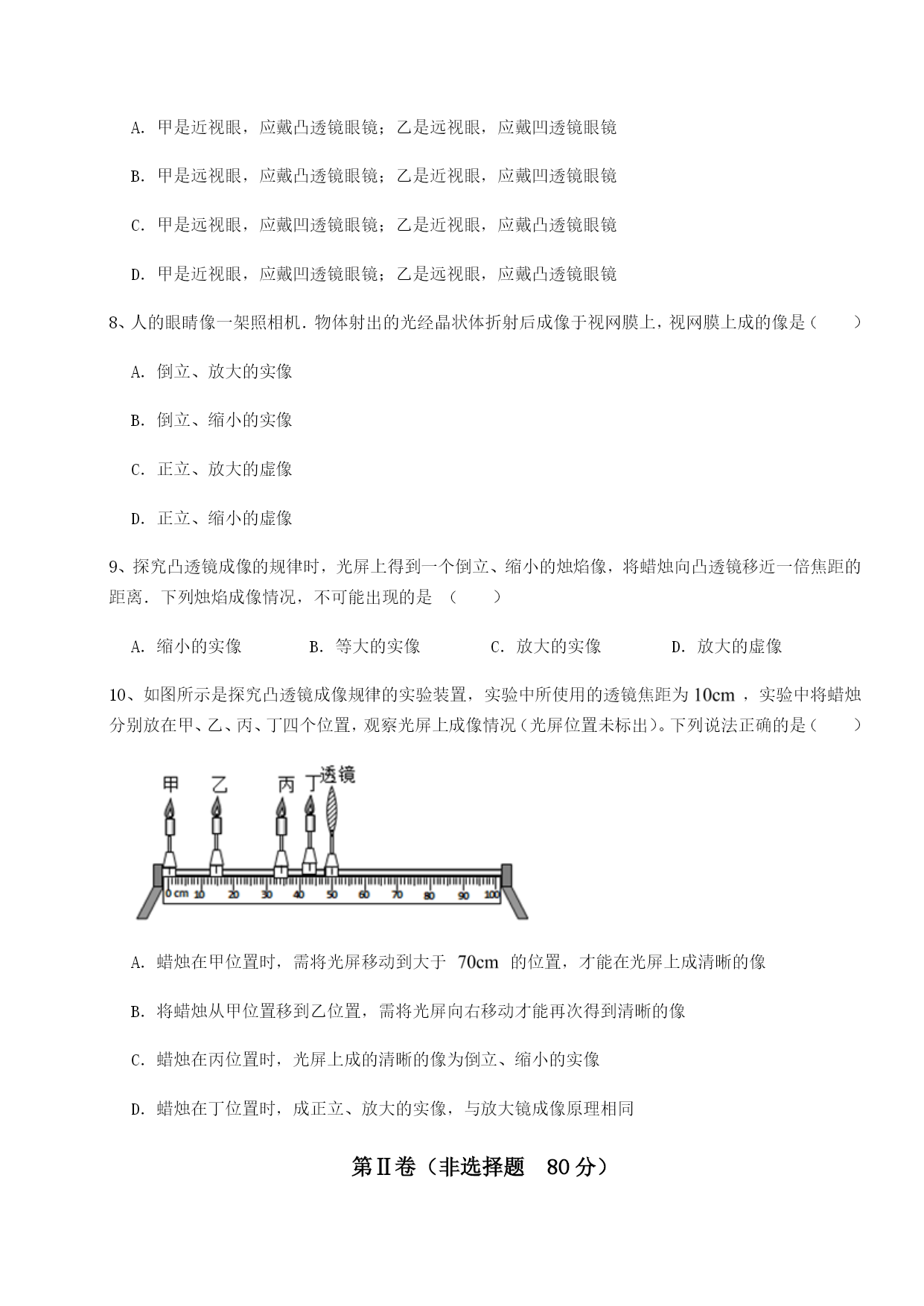

重庆市实验中学物理北师大版八年级（下册）常见的光学仪器专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗2、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用3、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像4、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像5、下列连线不正确的是（）A．B．C．D．6、如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜7、如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜8、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像9、探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像10、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时，需将光屏移动到大于的位置，才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理相同第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是某住宅小区内的场景．（1）图中A是禁鸣标志，禁鸣是在处控制噪声．（2）图中B是摄像头，它的内部有光学元件，其作用相当于凸透镜，小区内的景物通过它所成像的性质是倒立、的像．汽车在小区内行驶过程中，以汽车为参照物，摄像头是的．2、在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的（选填“两侧”或“同侧”），移动光屏直到光屏上所成的像最清晰（选填“实”或“虚”），像是的（选填“正立”或“倒立”）。3、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。4、如图是装有水的圆柱形玻璃杯，将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指
