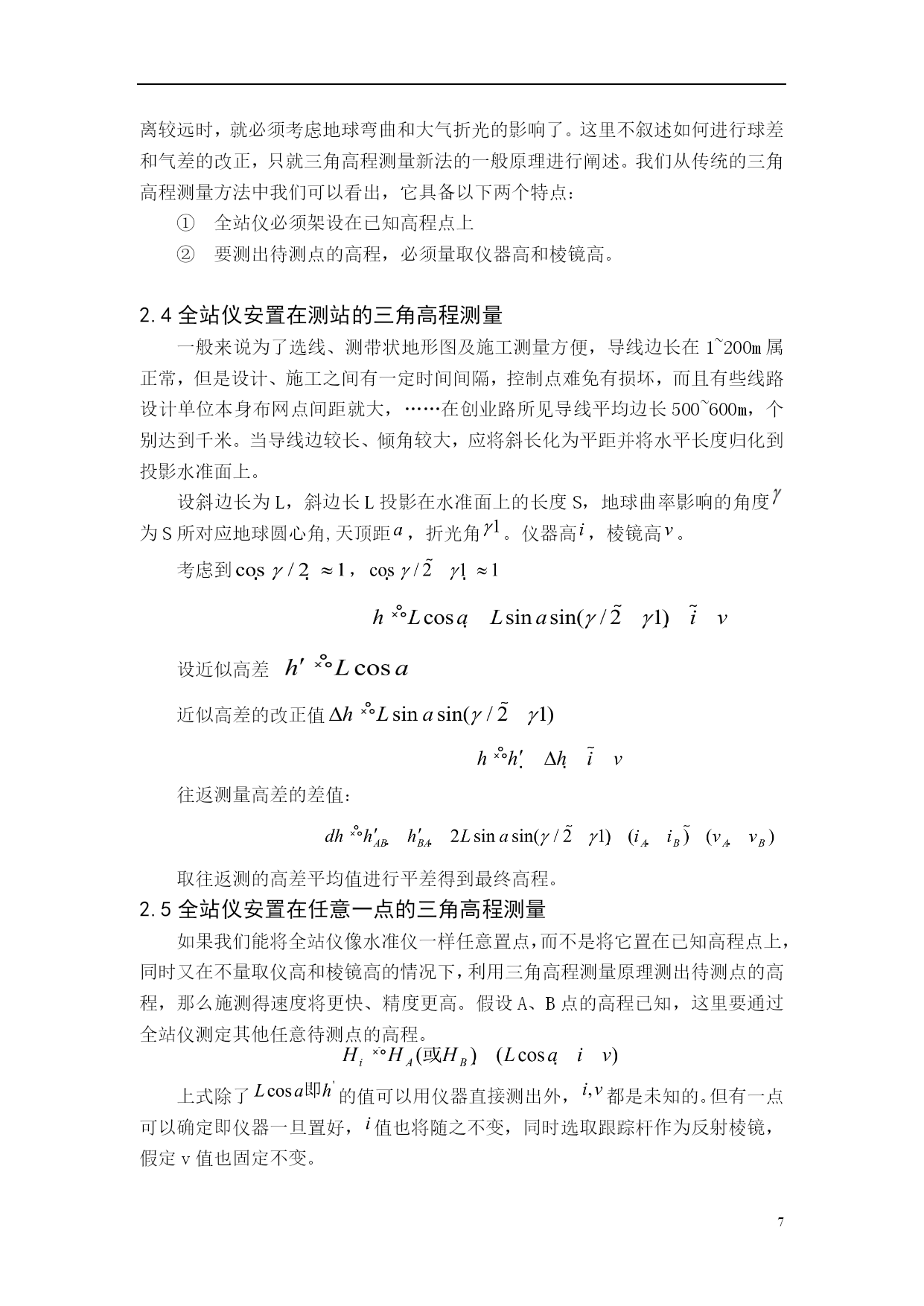

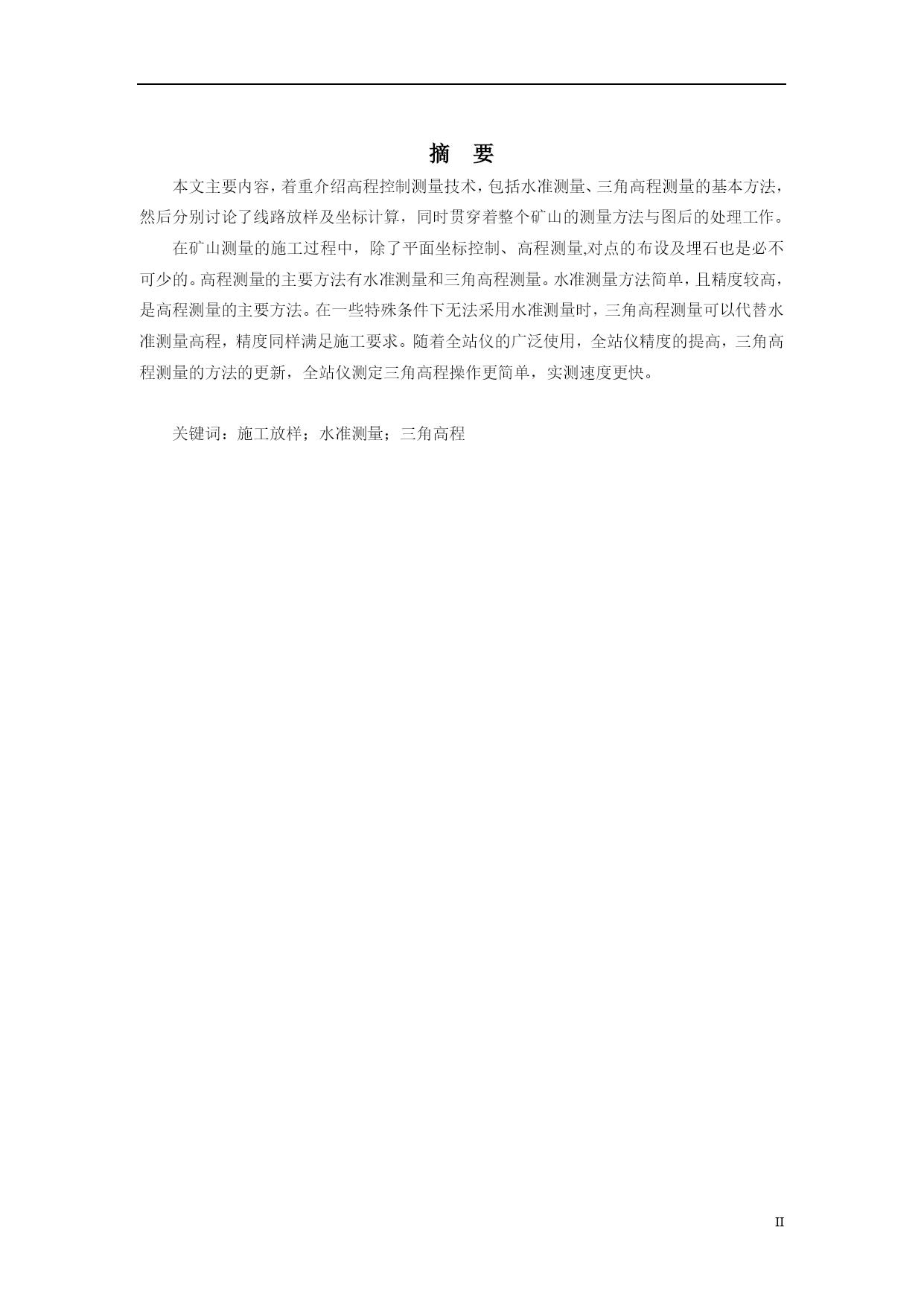

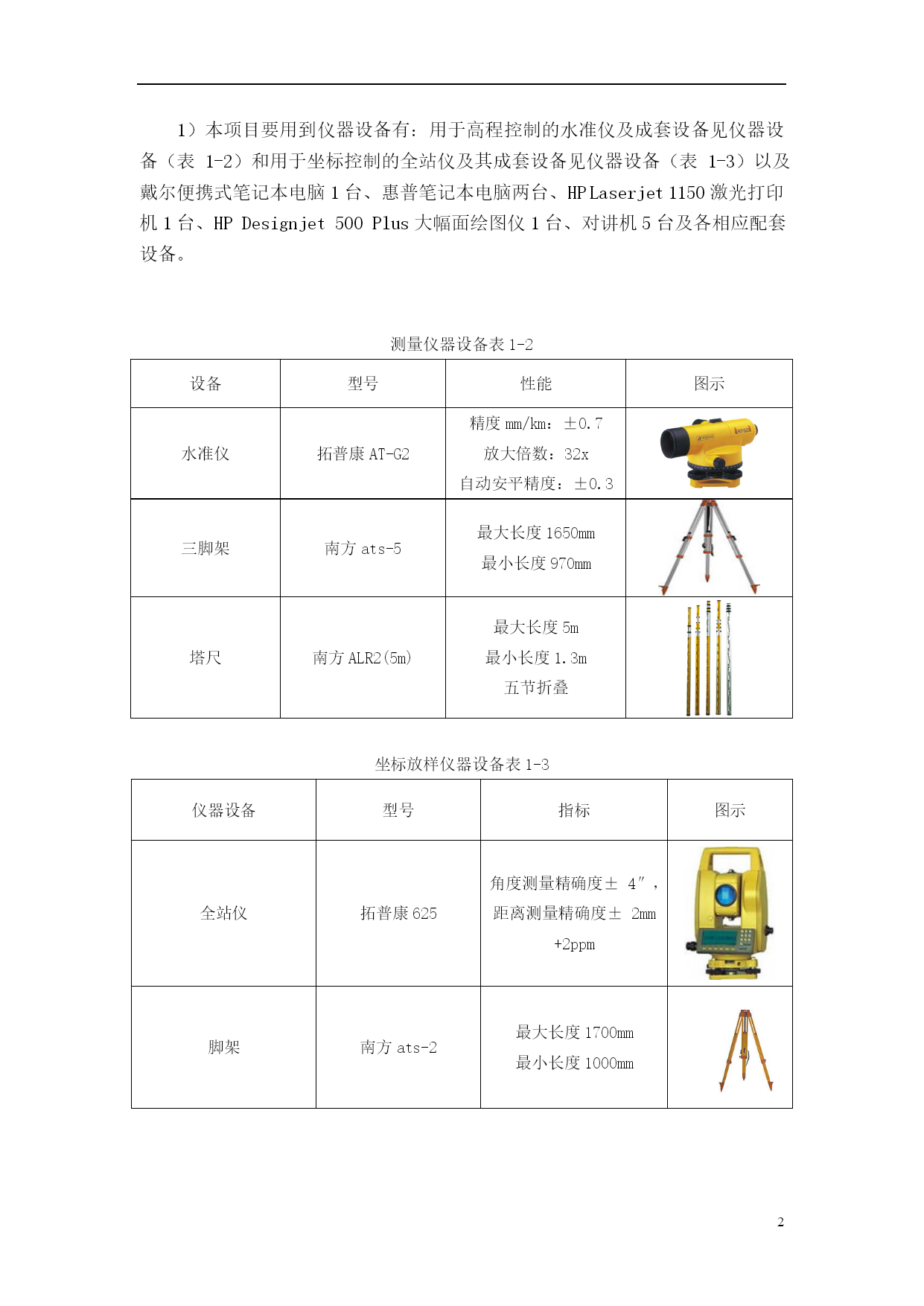

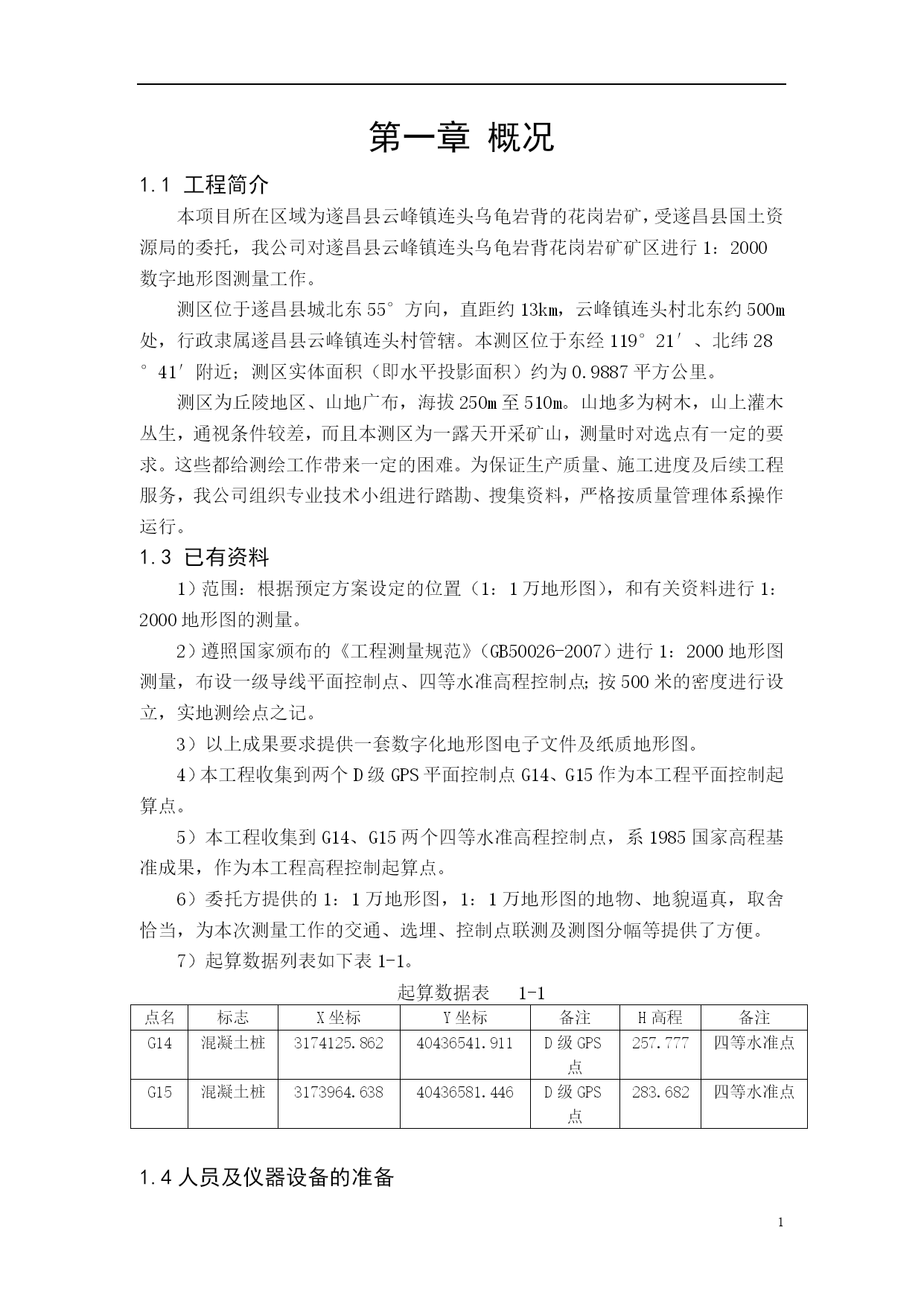

武汉大学测绘学院毕业论文遂昌县云峰镇连头乌龟岩背花岗岩矿地形测量学院测绘学院专业名称测量工程技术学号201063103631姓名郭祥龙指导老师张朝玉二〇一二年三月摘要本文主要内容，着重介绍高程控制测量技术，包括水准测量、三角高程测量的基本方法，然后分别讨论了线路放样及坐标计算，同时贯穿着整个矿山的测量方法与图后的处理工作。在矿山测量的施工过程中，除了平面坐标控制、高程测量,对点的布设及埋石也是必不可少的。高程测量的主要方法有水准测量和三角高程测量。水准测量方法简单，且精度较高，是高程测量的主要方法。在一些特殊条件下无法采用水准测量时，三角高程测量可以代替水准测量高程，精度同样满足施工要求。随着全站仪的广泛使用，全站仪精度的提高，三角高程测量的方法的更新，全站仪测定三角高程操作更简单，实测速度更快。关键词：施工放样；水准测量；三角高程目录TOC\o"1-2"\p""\h\z\uHYPERLINK\l"_Toc319523304"第一章概况PAGEREF_Toc319523304\h1HYPERLINK\l"_Toc319523305"1.1工程简介PAGEREF_Toc319523305\h1HYPERLINK\l"_Toc319523306"1.3已有资料PAGEREF_Toc319523306\h1HYPERLINK\l"_Toc319523307"1.4人员及仪器设备的准备PAGEREF_Toc319523307\h1HYPERLINK\l"_Toc319523308"第二章矿山施工测量PAGEREF_Toc319523308\h4HYPERLINK\l"_Toc319523309"2.1坐标计算及测量放样PAGEREF_Toc319523309\h4HYPERLINK\l"_Toc319523310"2.2施工测量——坐标放样PAGEREF_Toc319523310\h5HYPERLINK\l"_Toc319523311"2.3三角高程测量PAGEREF_Toc319523311\h6HYPERLINK\l"_Toc319523312"2.4全站仪安置在测站的三角高程测量PAGEREF_Toc319523312\h7HYPERLINK\l"_Toc319523313"2.5全站仪安置在任意一点的三角高程测量PAGEREF_Toc319523313\h7HYPERLINK\l"_Toc319523314"2.6精度估算PAGEREF_Toc319523314\h8HYPERLINK\l"_Toc319523315"第三章矿山井下测量中的主要问题PAGEREF_Toc319523315\h9HYPERLINK\l"_Toc319523316"3.1井下测量方案PAGEREF_Toc319523316\h9HYPERLINK\l"_Toc319523317"3.2矿井测量方法PAGEREF_Toc319523317\h9HYPERLINK\l"_Toc319523318"3.3井下测量遇到的问题PAGEREF_Toc319523318\h10HYPERLINK\l"_Toc319523319"3.4针对矿山井下测量出现的问题应采取的对策PAGEREF_Toc319523319\h10HYPERLINK\l"_Toc319523320"第四章地形图测绘PAGEREF_Toc319523320\h12HYPERLINK\l"_Toc319523321"4.1平面坐标系统、高程系统和基本等高距、图幅分幅PAGEREF_Toc319523321\h12HYPERLINK\l"_Toc319523322"4.2碎部点高程测注以及测量数据编辑PAGEREF_Toc319523322\h12HYPERLINK\l"_Toc319523323"第五章技术总结PAGEREF_Toc319523323\h13HYPERLINK\l"_Toc319523324"参考文献PAGEREF_Toc319523324\h14第一章概况1.1工程简介本项目所在区域为遂昌县云峰镇连头乌龟岩背的花岗岩矿，受遂昌县国土资源局的委托，我公司对遂昌县云峰镇连头乌龟岩背花岗岩矿矿区进行1：2000数字地形图测量工作。测区位于遂昌县城北东55°方向，直距约13km，云峰镇连头村北东约500m处，行政
