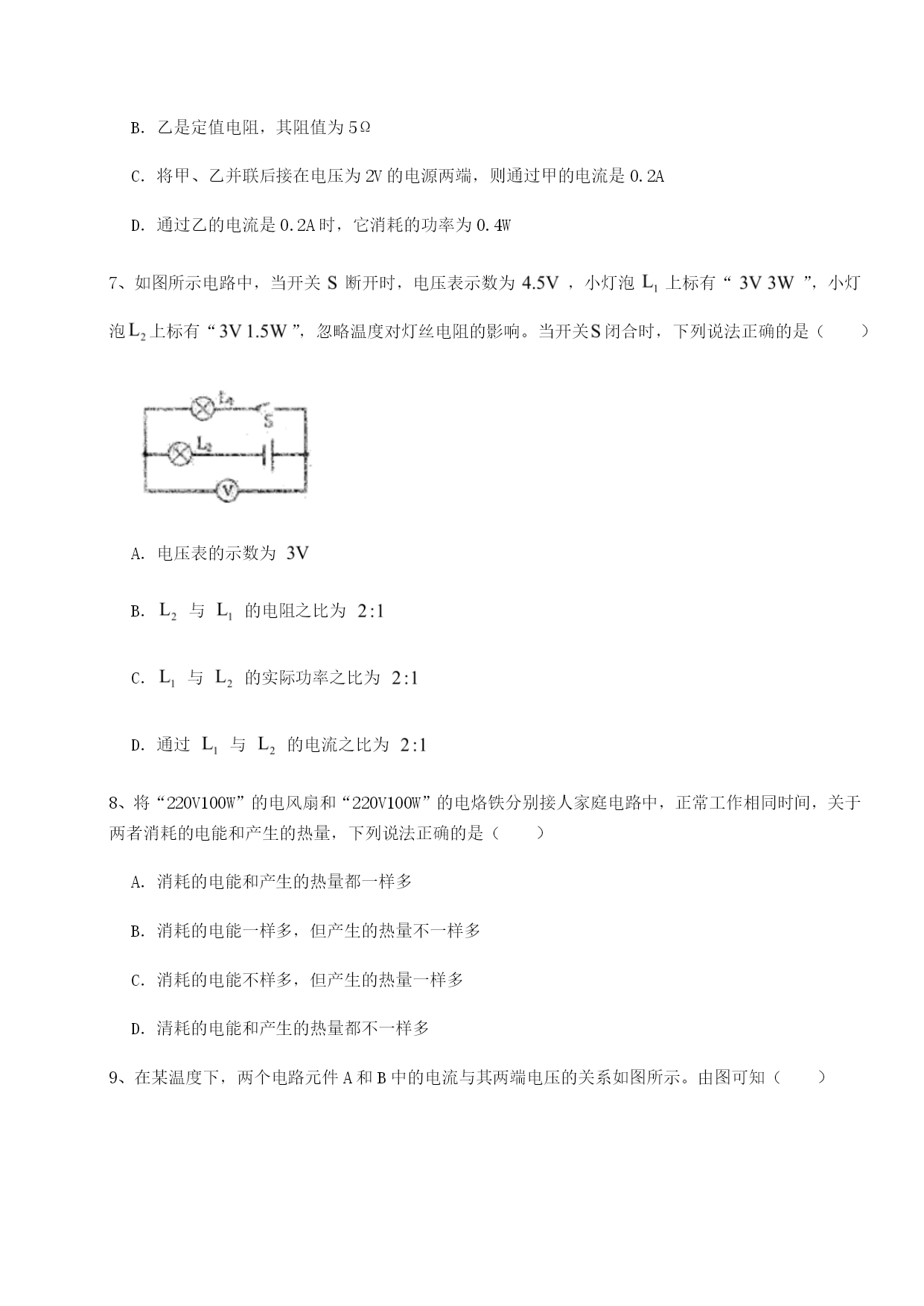

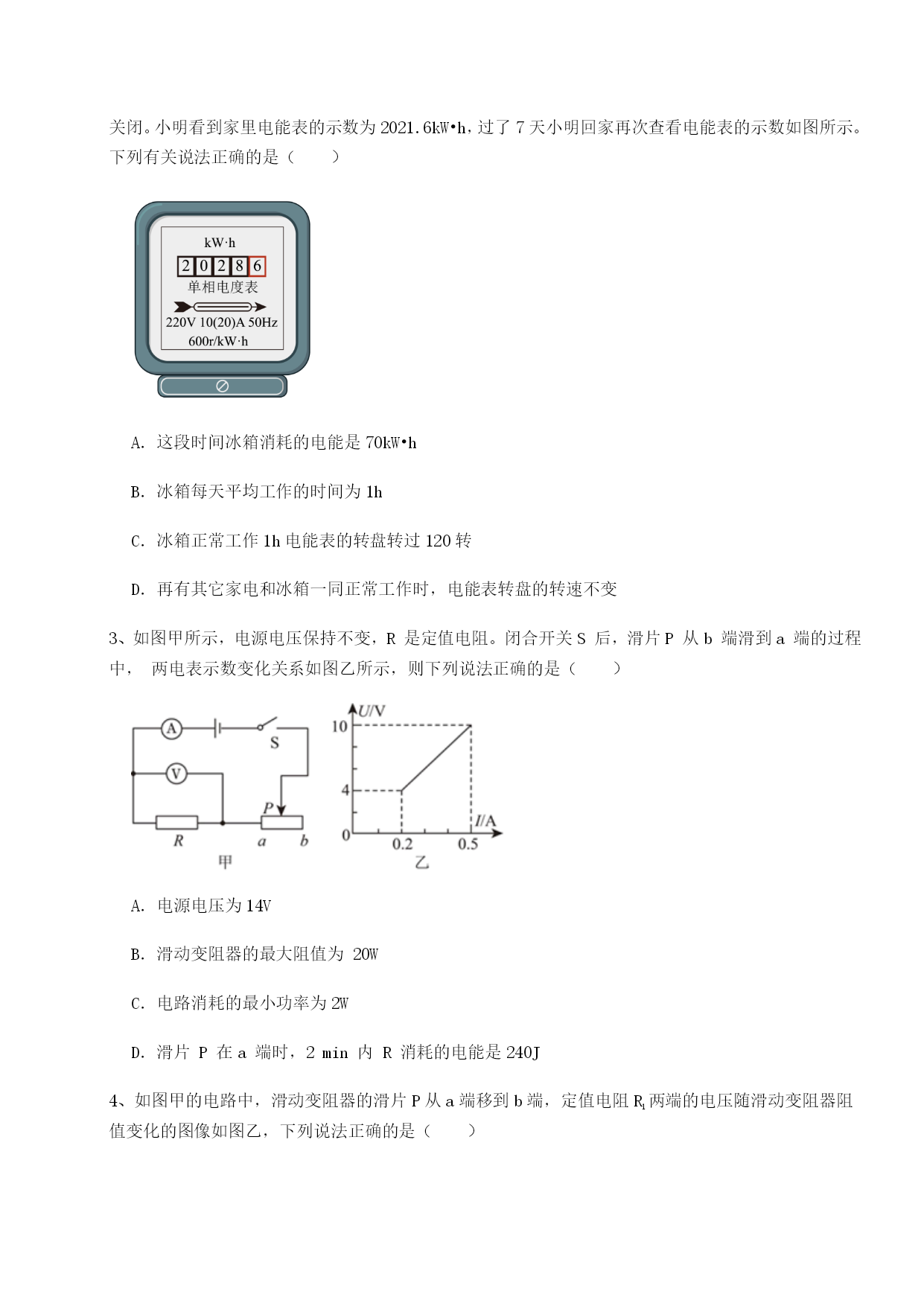

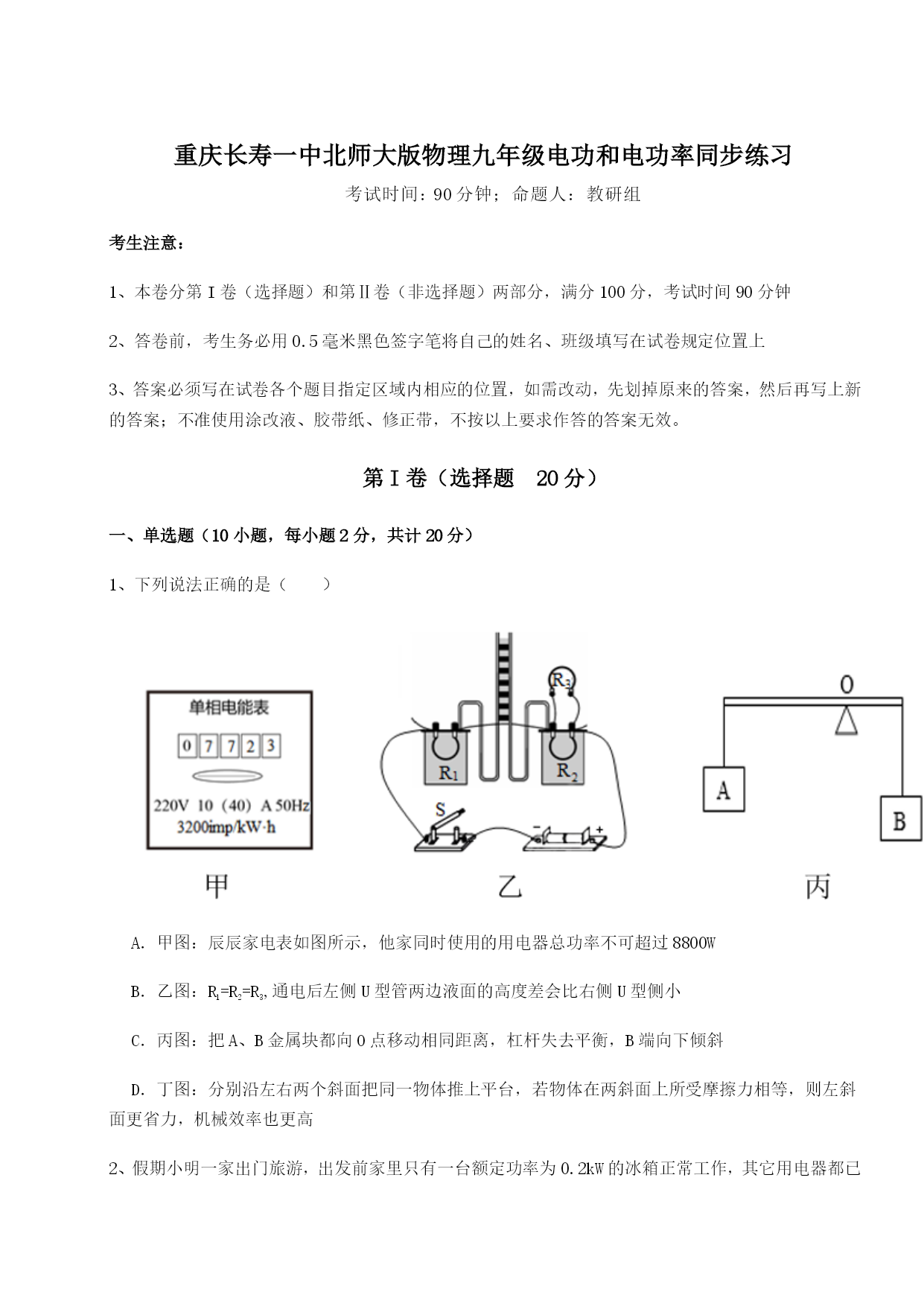

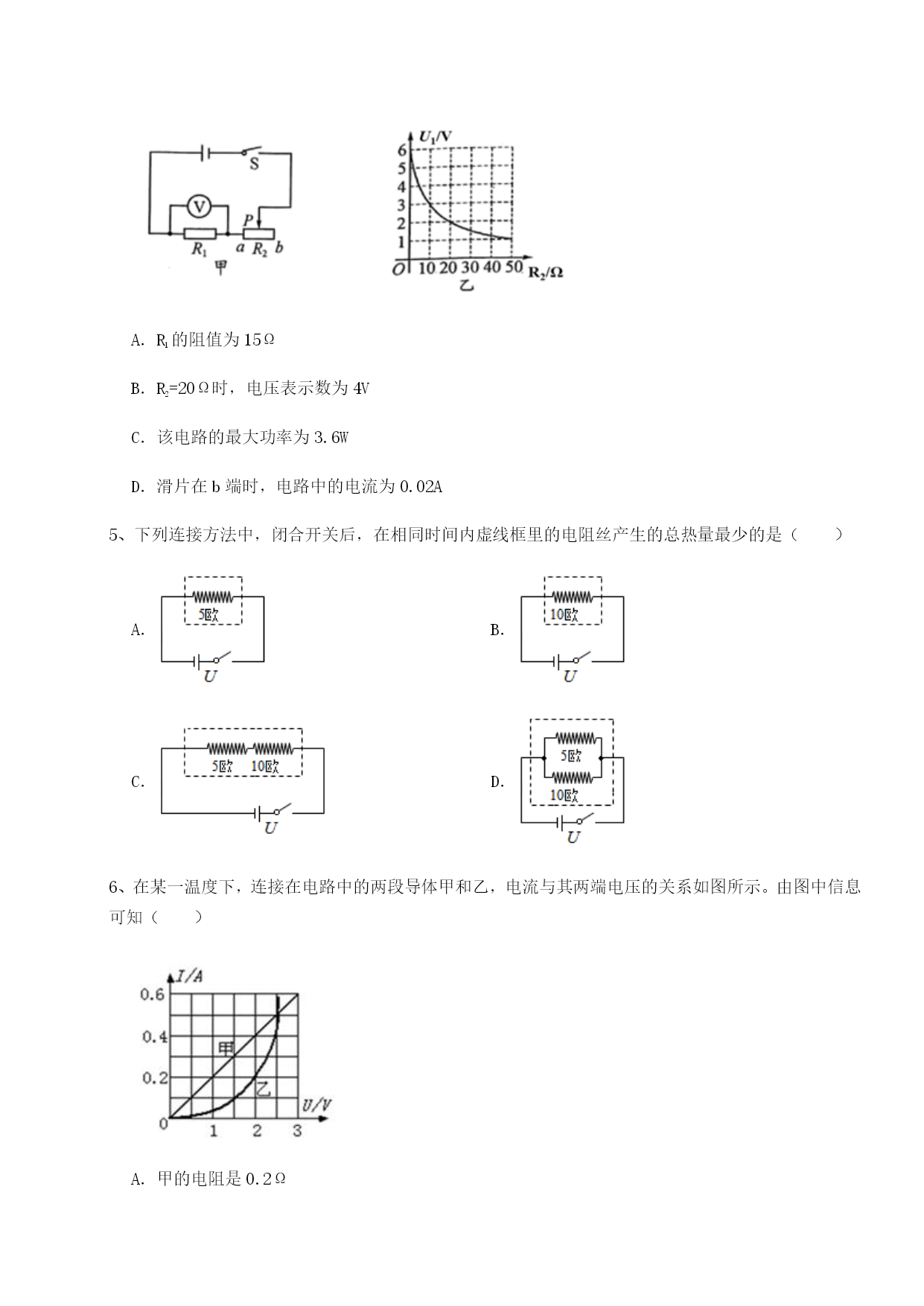

重庆长寿一中北师大版物理九年级电功和电功率同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高2、假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变3、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J4、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A5、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．6、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W7、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为8、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多9、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W10、如图所示电路中，电源电压为6V，闭合开关S，两灯泡的电阻不变，两个小灯泡消耗的总功率等于（）A．9WB．4.5WC．2WD．2.25W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、冬天到了，下班回到家后爸爸将电取暖器的开关上，不一会家里就变得暖和了。那么合上开关前后，家庭电路中的总功率P，总电流I（都选填“变大”，“变小或“不变”）。2、如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是；试电笔发亮时，火线、试电笔、人体与大地构成联电路。3、如图所示，这是小明家电能表的表盘示意图。小明将家中其他用电器关闭，只让暖风机工作。观察到2min内电能表指示灯闪烁了80次，则暖风机的实际功率W。4、4月初小芳家中的电能表的示数为，5月初电能表如下图所示，本月她家共使用了度电．她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是．5、好奇的小李用电水壶烧水4min，发现
