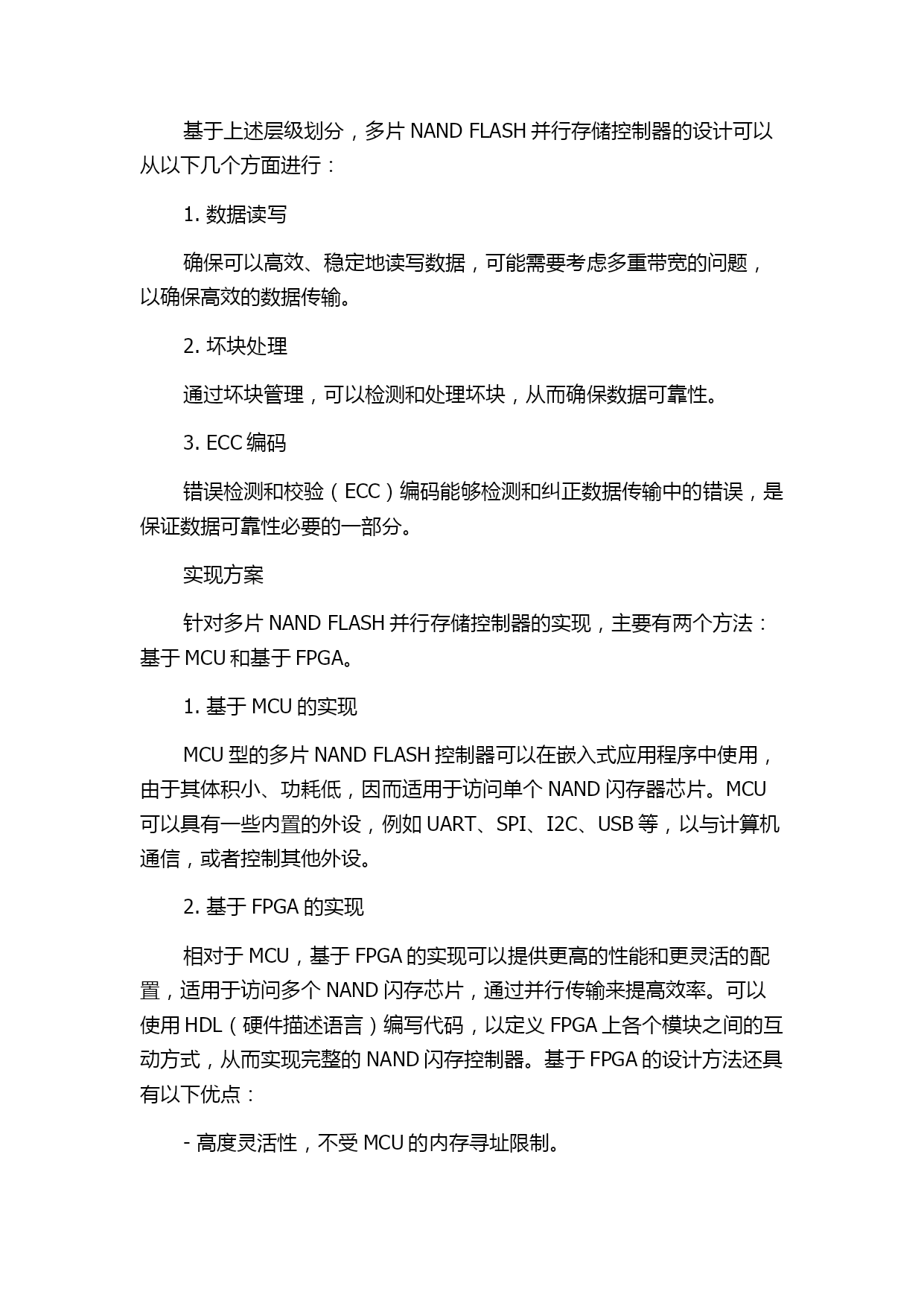

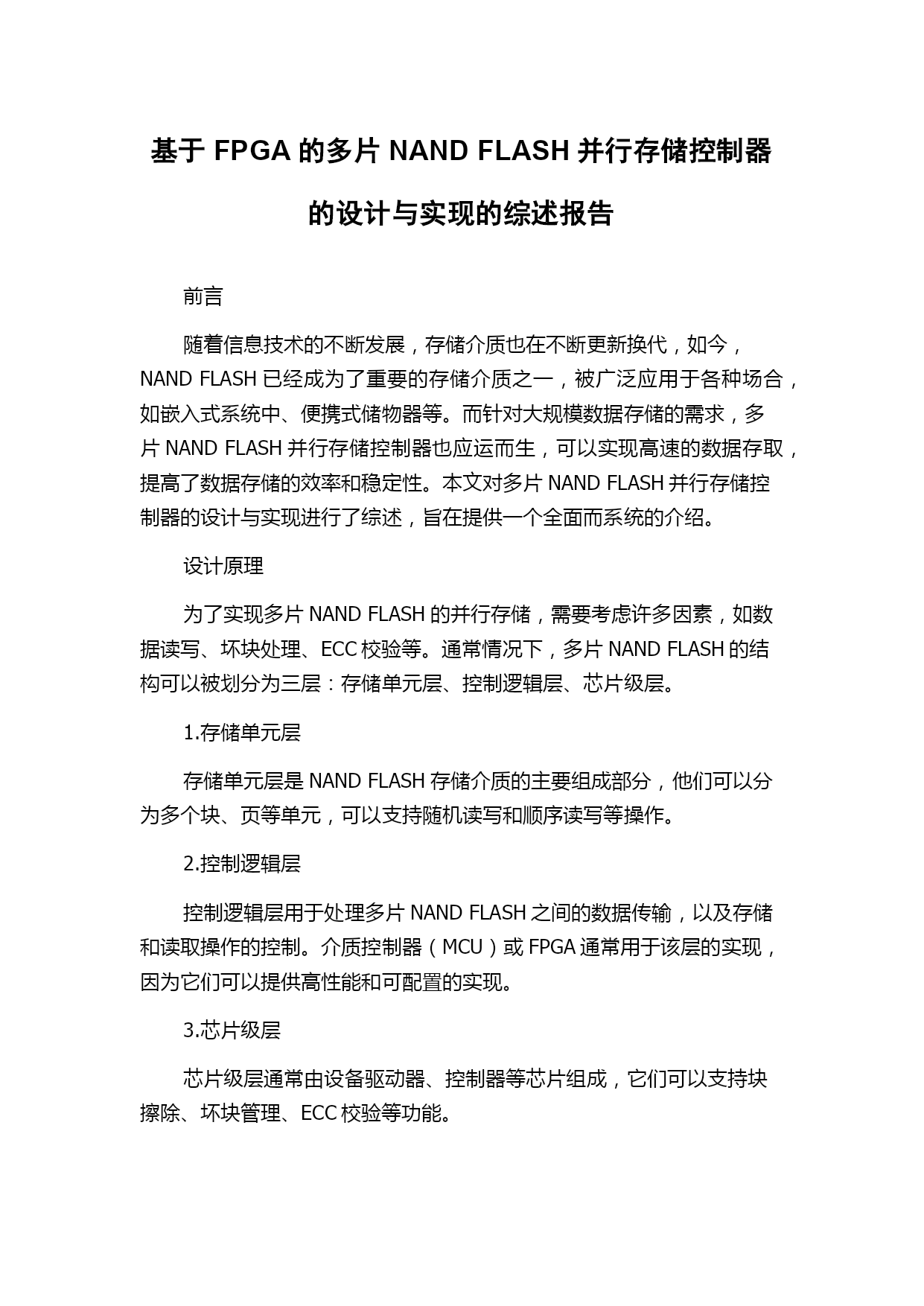

基于FPGA的多片NANDFLASH并行存储控制器的设计与实现的综述报告前言随着信息技术的不断发展，存储介质也在不断更新换代，如今，NANDFLASH已经成为了重要的存储介质之一，被广泛应用于各种场合，如嵌入式系统中、便携式储物器等。而针对大规模数据存储的需求，多片NANDFLASH并行存储控制器也应运而生，可以实现高速的数据存取，提高了数据存储的效率和稳定性。本文对多片NANDFLASH并行存储控制器的设计与实现进行了综述，旨在提供一个全面而系统的介绍。设计原理为了实现多片NANDFLASH的并行存储，需要考虑许多因素，如数据读写、坏块处理、ECC校验等。通常情况下，多片NANDFLASH的结构可以被划分为三层：存储单元层、控制逻辑层、芯片级层。1.存储单元层存储单元层是NANDFLASH存储介质的主要组成部分，他们可以分为多个块、页等单元，可以支持随机读写和顺序读写等操作。2.控制逻辑层控制逻辑层用于处理多片NANDFLASH之间的数据传输，以及存储和读取操作的控制。介质控制器（MCU）或FPGA通常用于该层的实现，因为它们可以提供高性能和可配置的实现。3.芯片级层芯片级层通常由设备驱动器、控制器等芯片组成，它们可以支持块擦除、坏块管理、ECC校验等功能。基于上述层级划分，多片NANDFLASH并行存储控制器的设计可以从以下几个方面进行：1.数据读写确保可以高效、稳定地读写数据，可能需要考虑多重带宽的问题，以确保高效的数据传输。2.坏块处理通过坏块管理，可以检测和处理坏块，从而确保数据可靠性。3.ECC编码错误检测和校验（ECC）编码能够检测和纠正数据传输中的错误，是保证数据可靠性必要的一部分。实现方案针对多片NANDFLASH并行存储控制器的实现，主要有两个方法：基于MCU和基于FPGA。1.基于MCU的实现MCU型的多片NANDFLASH控制器可以在嵌入式应用程序中使用，由于其体积小、功耗低，因而适用于访问单个NAND闪存器芯片。MCU可以具有一些内置的外设，例如UART、SPI、I2C、USB等，以与计算机通信，或者控制其他外设。2.基于FPGA的实现相对于MCU，基于FPGA的实现可以提供更高的性能和更灵活的配置，适用于访问多个NAND闪存芯片，通过并行传输来提高效率。可以使用HDL（硬件描述语言）编写代码，以定义FPGA上各个模块之间的互动方式，从而实现完整的NAND闪存控制器。基于FPGA的设计方法还具有以下优点：-高度灵活性，不受MCU的内存寻址限制。-可以分配更多的RAM、逻辑单元、时钟网络等，可以实现更高的存储容量和更快的存储速度。-FPGA设计可以经过语言级的验证，从而减少编译错误的可能性。总结多片NANDFLASH并行存储控制器是一个非常实用的存储解决方案，可以以高效、灵活、可靠的方式存储大量数据。本文介绍了多片NANDFLASH存储控制器设计的基本原理和实现方案，希望能够为设计者提供有用的信息，以便他们能够更好地设计、开发和实施这种存储解决方案。
