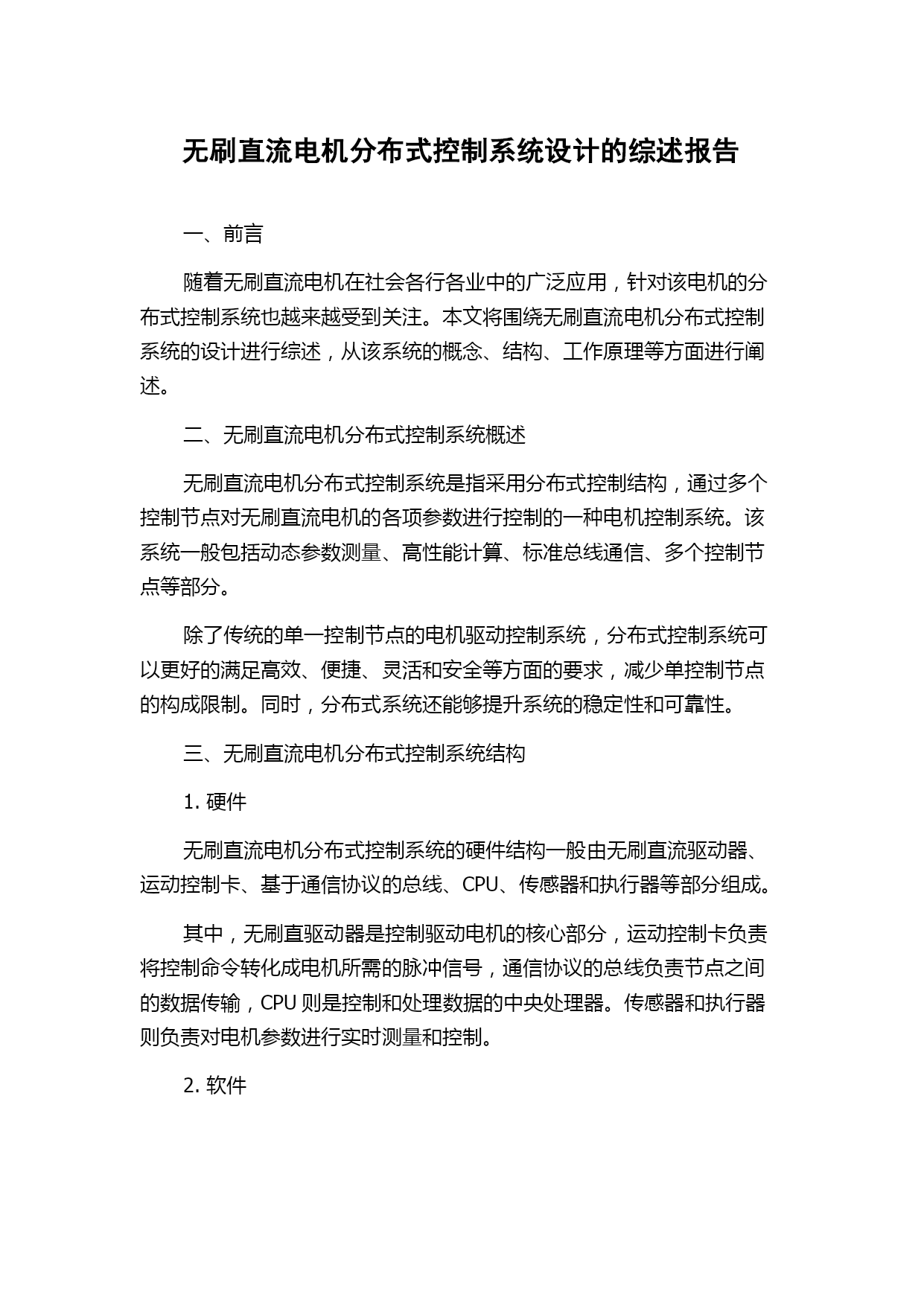

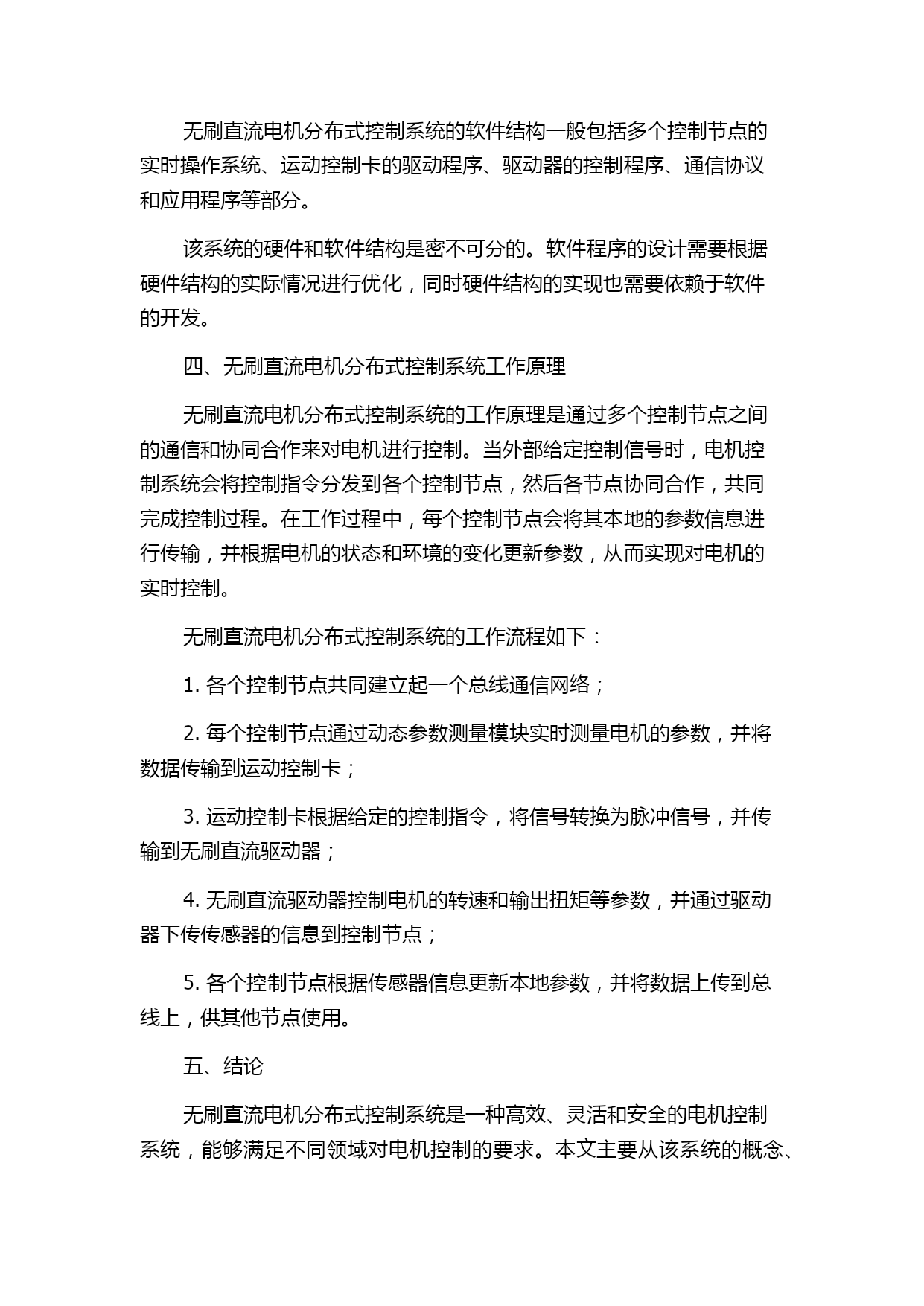

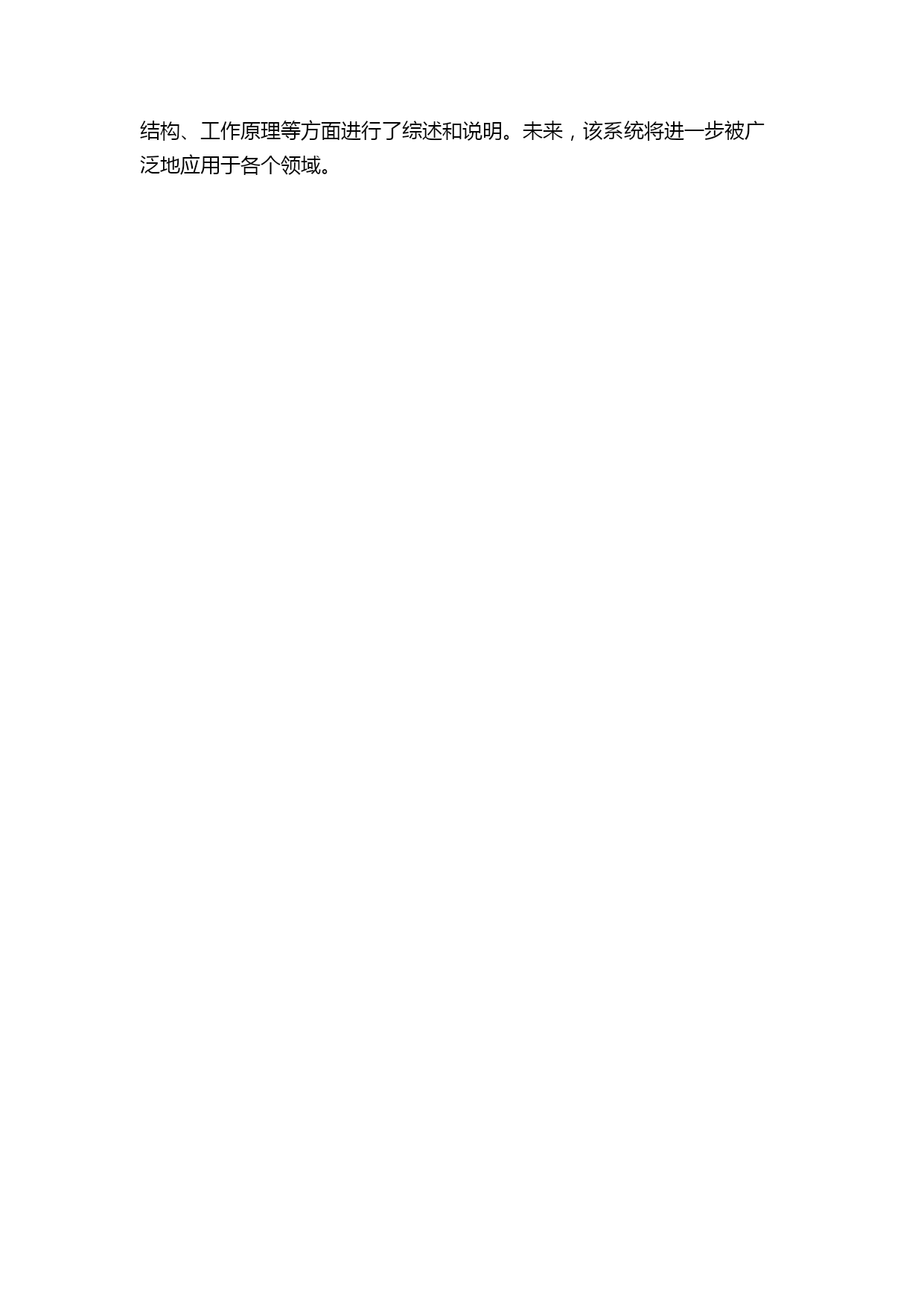

无刷直流电机分布式控制系统设计的综述报告一、前言随着无刷直流电机在社会各行各业中的广泛应用，针对该电机的分布式控制系统也越来越受到关注。本文将围绕无刷直流电机分布式控制系统的设计进行综述，从该系统的概念、结构、工作原理等方面进行阐述。二、无刷直流电机分布式控制系统概述无刷直流电机分布式控制系统是指采用分布式控制结构，通过多个控制节点对无刷直流电机的各项参数进行控制的一种电机控制系统。该系统一般包括动态参数测量、高性能计算、标准总线通信、多个控制节点等部分。除了传统的单一控制节点的电机驱动控制系统，分布式控制系统可以更好的满足高效、便捷、灵活和安全等方面的要求，减少单控制节点的构成限制。同时，分布式系统还能够提升系统的稳定性和可靠性。三、无刷直流电机分布式控制系统结构1.硬件无刷直流电机分布式控制系统的硬件结构一般由无刷直流驱动器、运动控制卡、基于通信协议的总线、CPU、传感器和执行器等部分组成。其中，无刷直驱动器是控制驱动电机的核心部分，运动控制卡负责将控制命令转化成电机所需的脉冲信号，通信协议的总线负责节点之间的数据传输，CPU则是控制和处理数据的中央处理器。传感器和执行器则负责对电机参数进行实时测量和控制。2.软件无刷直流电机分布式控制系统的软件结构一般包括多个控制节点的实时操作系统、运动控制卡的驱动程序、驱动器的控制程序、通信协议和应用程序等部分。该系统的硬件和软件结构是密不可分的。软件程序的设计需要根据硬件结构的实际情况进行优化，同时硬件结构的实现也需要依赖于软件的开发。四、无刷直流电机分布式控制系统工作原理无刷直流电机分布式控制系统的工作原理是通过多个控制节点之间的通信和协同合作来对电机进行控制。当外部给定控制信号时，电机控制系统会将控制指令分发到各个控制节点，然后各节点协同合作，共同完成控制过程。在工作过程中，每个控制节点会将其本地的参数信息进行传输，并根据电机的状态和环境的变化更新参数，从而实现对电机的实时控制。无刷直流电机分布式控制系统的工作流程如下：1.各个控制节点共同建立起一个总线通信网络；2.每个控制节点通过动态参数测量模块实时测量电机的参数，并将数据传输到运动控制卡；3.运动控制卡根据给定的控制指令，将信号转换为脉冲信号，并传输到无刷直流驱动器；4.无刷直流驱动器控制电机的转速和输出扭矩等参数，并通过驱动器下传传感器的信息到控制节点；5.各个控制节点根据传感器信息更新本地参数，并将数据上传到总线上，供其他节点使用。五、结论无刷直流电机分布式控制系统是一种高效、灵活和安全的电机控制系统，能够满足不同领域对电机控制的要求。本文主要从该系统的概念、结构、工作原理等方面进行了综述和说明。未来，该系统将进一步被广泛地应用于各个领域。
