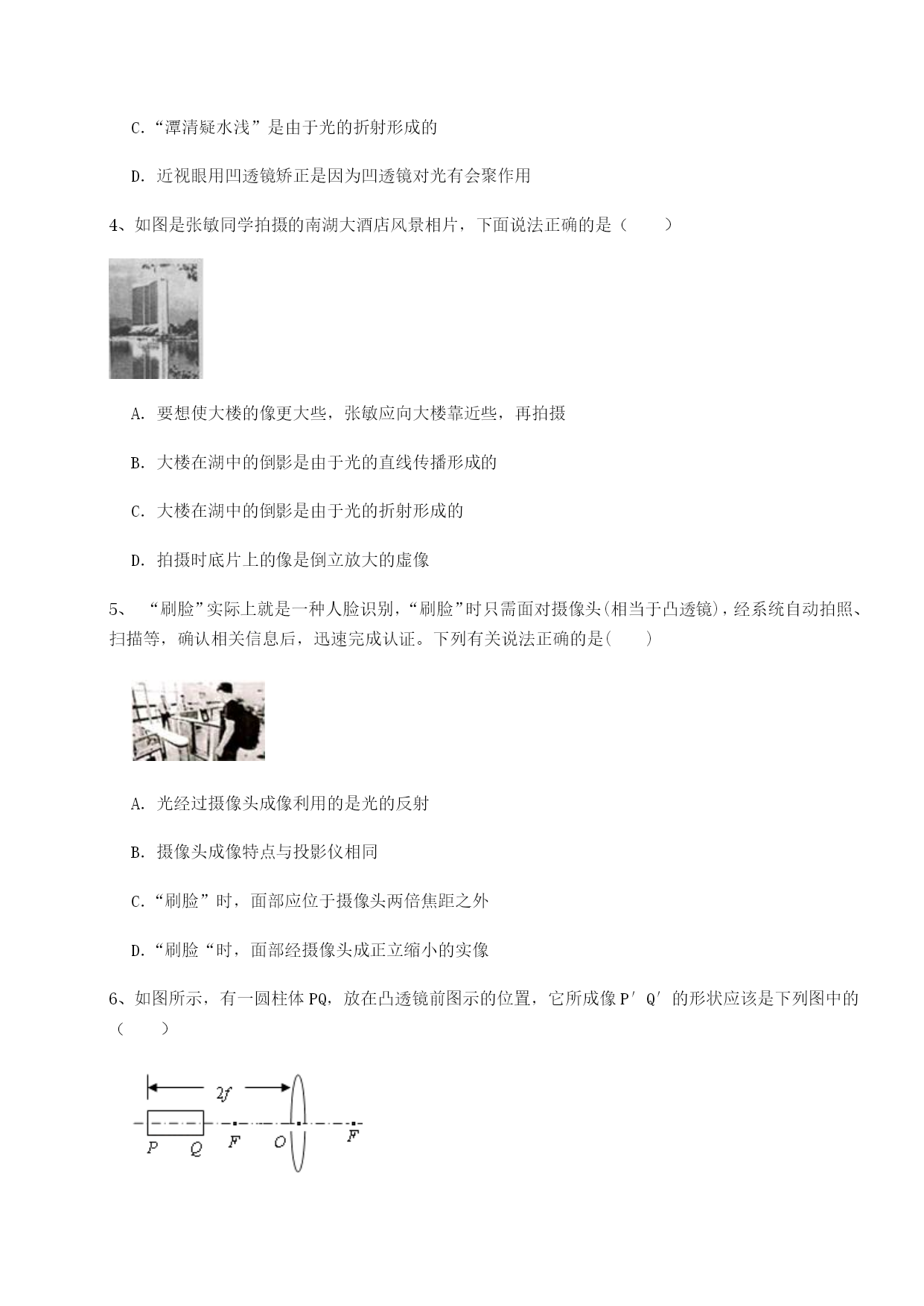

广东广州市第七中学物理北师大版八年级（下册）常见的光学仪器综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列连线不正确的是（）A．B．C．D．2、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．3、下列对光现象的解释，说法错误的是（）A．树荫是光沿直线传播形成的B．雨后的彩虹是由于光的色散形成的C．“潭清疑水浅”是由于光的折射形成的D．近视眼用凹透镜矫正是因为凹透镜对光有会聚作用4、如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像5、“刷脸”实际上就是一种人脸识别，“刷脸”时只需面对摄像头(相当于凸透镜)，经系统自动拍照、扫描等，确认相关信息后，迅速完成认证。下列有关说法正确的是()A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸“时，面部经摄像头成正立缩小的实像6、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．7、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的8、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像9、如图所示，A、B、C、D在凸透镜主光轴上，F为焦点．若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．A点B．B点C．C点D．D点10、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．2、在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向透镜（选填“靠近”或“远离”）的方向移动，应用这一成像特点可制成．3、如图2所示为女航天员王亚平太空授课的情景，图中水球相当于凸透镜，假设水球的焦距为f，则此时看到的像是（选填“实像”或“虚像”），王亚平到水球的距离u应2f（选填“大于”“等于”或“小于”）4、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律。（1）以上三种方案中，哪些是科学合理的：（选填“甲”、“乙”或“丙”）。（2）【解决实验中问题】a.小莉同学做实验时，发现烛焰在光屏上的像偏高，如装置图所示，若要使烛焰成像在光屏中心，只调节烛焰，应将烛焰向（选填“上”或“下”）调节。b.小丽同学做实验时，发现无论怎样调节光屏的位置，都不能在光屏上呈现清晰的像
