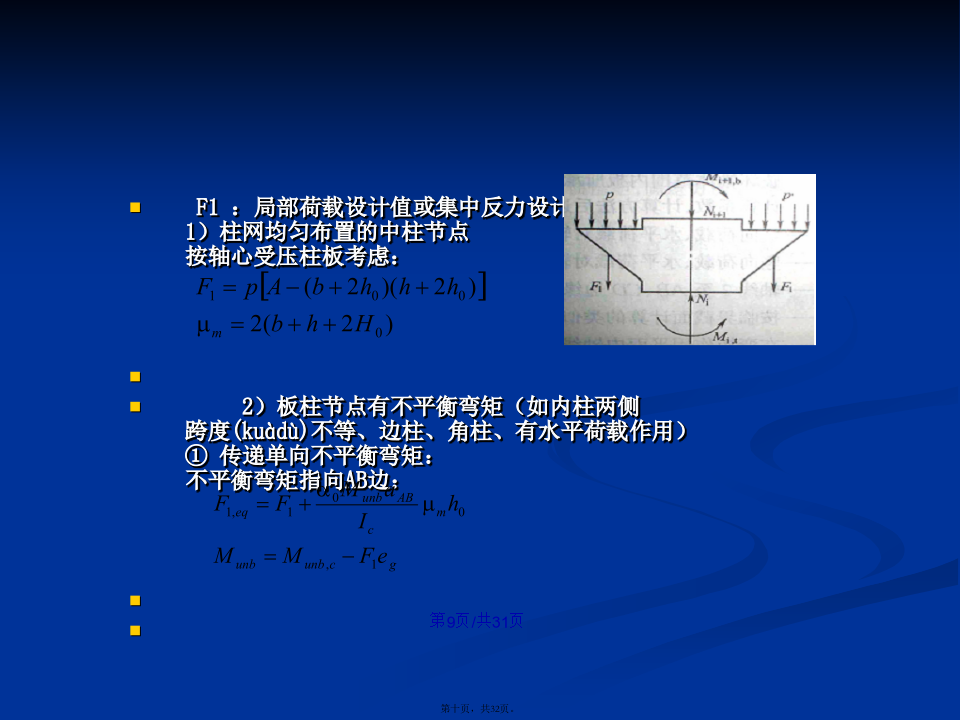

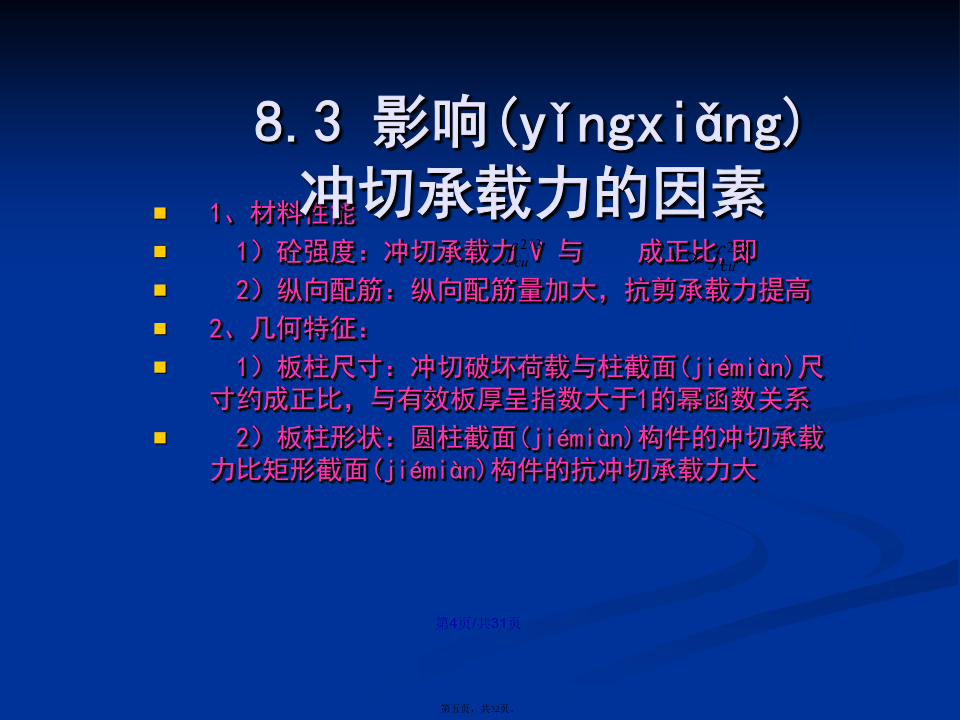

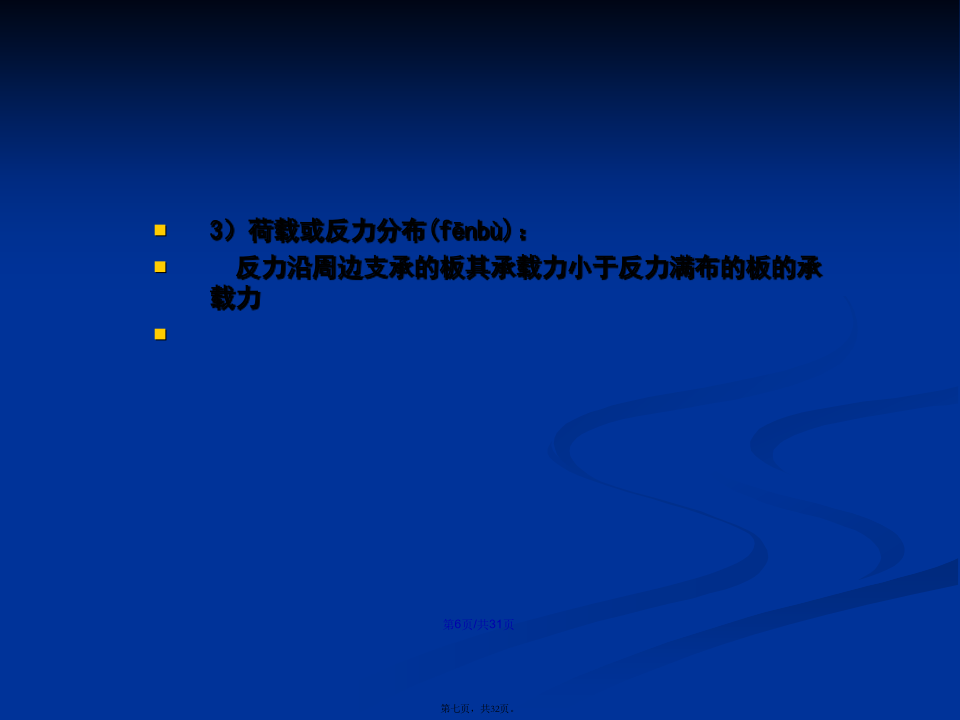

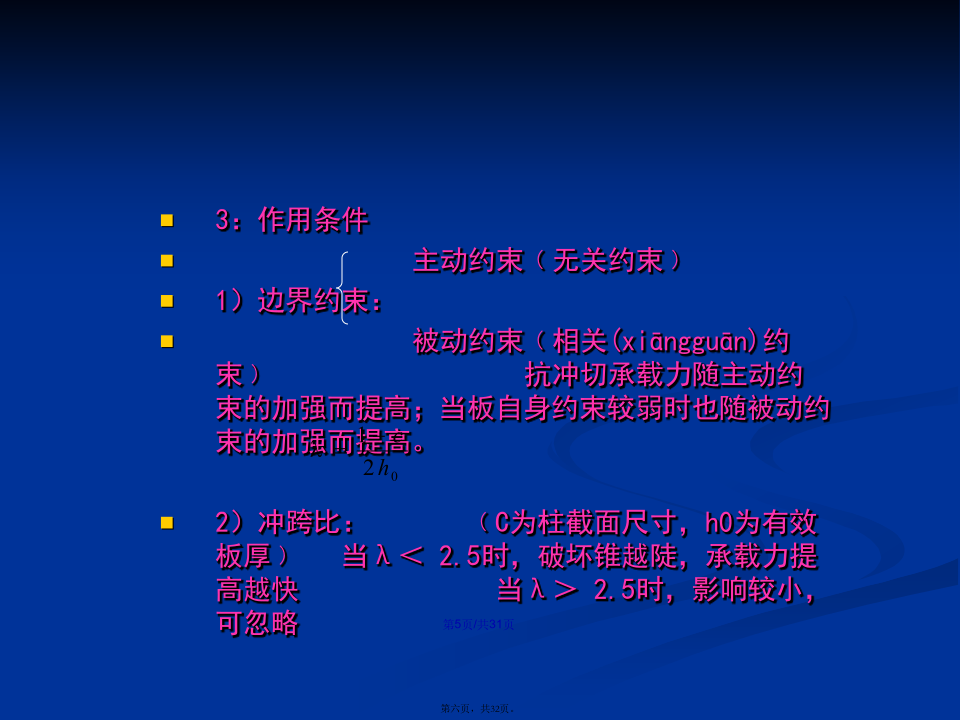

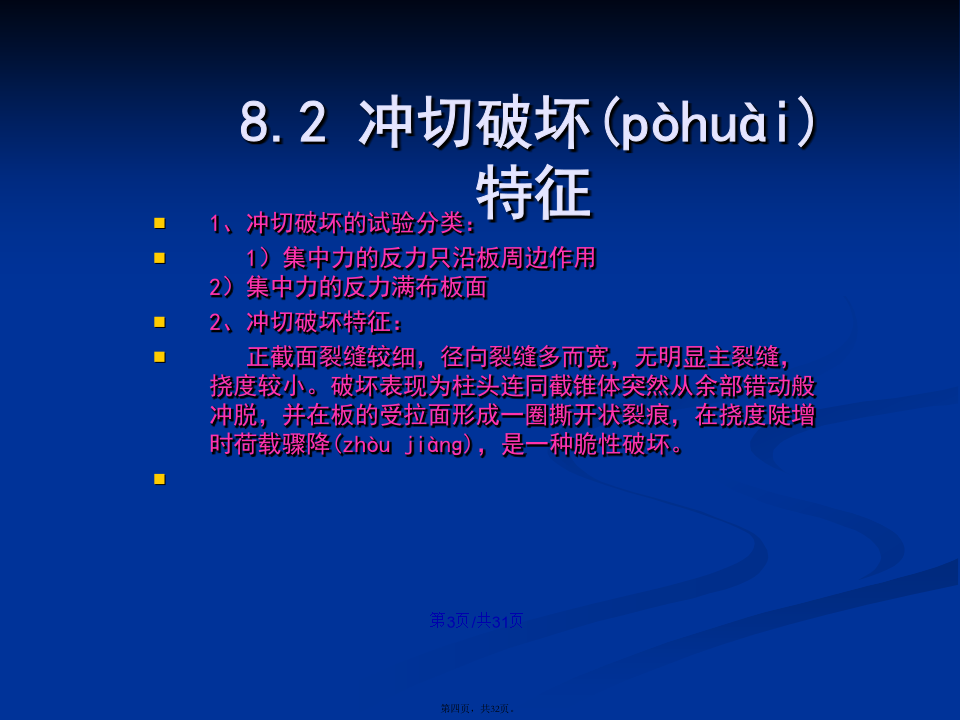

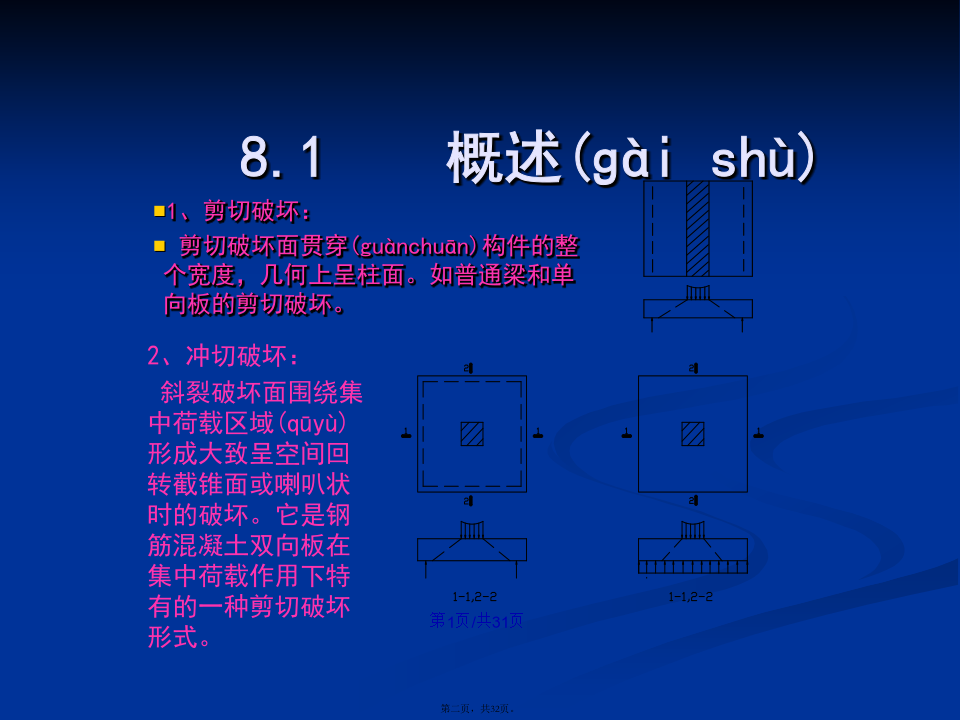

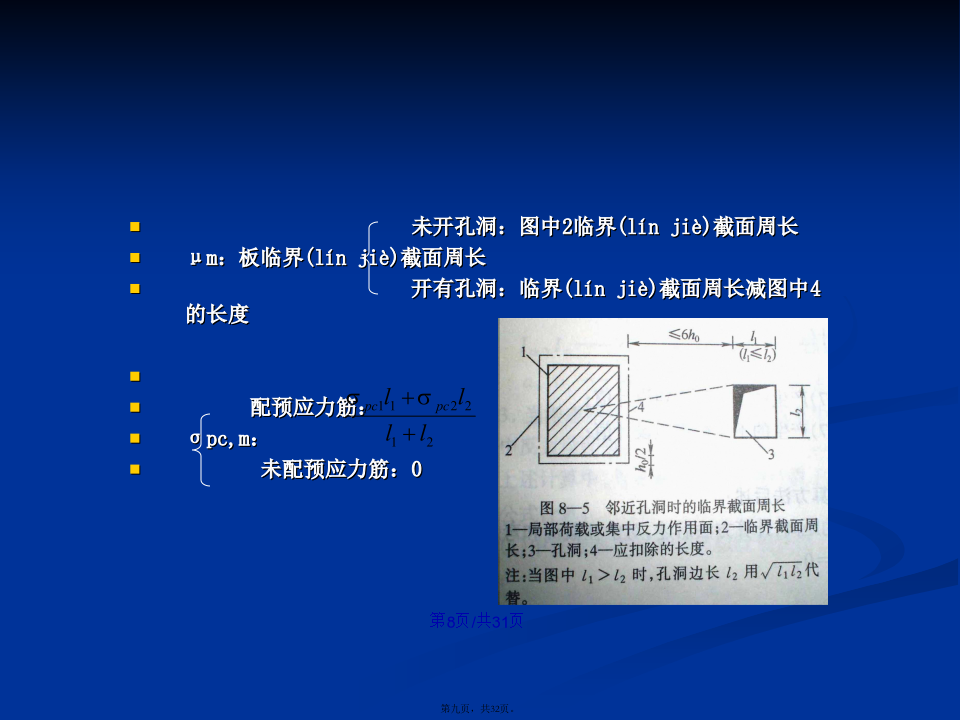

会计学1、剪切破坏：剪切破坏面贯穿(guànchuān)构件的整个宽度，几何上呈柱面。如普通梁和单向板的剪切破坏。3、常见的钢筋混凝土受冲切构件：柱支承无梁(wúliánɡ)楼板、无梁(wúliánɡ)楼盖、水池顶盖、柱下独立基础、无梁(wúliánɡ)平板式片筏基础等1、冲切破坏的试验分类：1）集中力的反力只沿板周边作用2）集中力的反力满布板面2、冲切破坏特征：正截面裂缝较细，径向裂缝多而宽，无明显主裂缝，挠度较小。破坏表现为柱头连同截锥体突然从余部错动般冲脱，并在板的受拉面形成一圈撕开状裂痕，在挠度陡增时荷载骤降(zhòujiànɡ)，是一种脆性破坏。1、材料性能1）砼强度：冲切承载力V与成正比,即2）纵向配筋：纵向配筋量加大，抗剪承载力提高2、几何特征：1）板柱尺寸：冲切破坏荷载与柱截面(jiémiàn)尺寸约成正比，与有效板厚呈指数大于1的幂函数关系2）板柱形状：圆柱截面(jiémiàn)构件的冲切承载力比矩形截面(jiémiàn)构件的抗冲切承载力大3：作用条件主动约束﹙无关约束﹚1）边界约束：被动约束﹙相关(xiāngguān)约束﹚抗冲切承载力随主动约束的加强而提高；当板自身约束较弱时也随被动约束的加强而提高。2）冲跨比：﹙C为柱截面尺寸，h0为有效板厚﹚当λ＜2.5时，破坏锥越陡，承载力提高越快当λ＞2.5时，影响较小，可忽略3）荷载或反力分布：反力沿周边支承的板其承载力小于反力满布的板的承载力1、板的抗冲切设计1）无腹筋板的抗冲切验算：如图式中：η取和中的小值未开孔洞：图中2临界截面周长μm：板临界截面周长开有孔洞：临界截面周长减图中4的长度配预应力筋：σpc,m：未配预应力筋：0F1：局部荷载设计值或集中反力设计值1）柱网均匀布置的中柱节点按轴心受压柱板考虑：2）板柱节点有不平衡弯矩（如内柱两侧跨度不等、边柱、角柱、有水平荷载作用）①传递单向不平衡弯矩：不平衡弯矩指向AB边：不平衡(pínghéng)弯矩指向CD边：②传递双向不平衡(pínghéng)弯矩：③当考虑不同的荷载组合时应取其中的较大值作为板柱节点受冲切承载力计算用的等效集中反力设计值/与等效(děnɡxiào)集中荷载F1，eq有关参数的计算：①中柱图：②边柱处图：弯矩作用(zuòyòng)平面垂直于自由边②边柱处图：弯矩作用平面平行(píngxíng)于自由边③角柱处图：[例8-2]已知一无梁楼盖柱距5m，板厚160mm，砼：C20，楼面竖向均布活荷载标准值7.8kN/m2试验算中柱柱帽上缘处楼板的抗冲切承载力。解：荷载：楼板自重0.16m×25kN/m3=4.0kN/m220mm厚水泥砂浆抹面0.4kN/m220mm厚混合砂浆抹面0.34kN/m2结构自重4.74kN/m2×1.2=5.69kN/m2楼面荷载7.8kN/m2×1.3=10.14kN/m2荷载设计值总计p=15.83kN/m2有效(yǒuxiào)板厚h0=160-25=135mm(按两个方向平均)计算截面周长μm=4×(1000+135)=4540mm因h0<800mm，取βh=1.0；βs=1<2，取βs=2η1=0.4+1.2/βs=1.0作为中柱，αs=40，η2=0.5+αsh0/4μm=0.8η=min（η1，η2）=0.8抗冲切能力为0.7βhftημmh0=0.7×1.0×1.1×0.8×4540×135/1000=376.30kN冲切剪力因370.22<376.30，故中柱柱帽上缘处楼板满足抗冲切要求2）抗冲切配筋设计：当验算不满足时可在柱周板内配抗剪钢筋，提高抗冲切能力。截面尺寸限制条件：配筋面积：配置箍筋配置弯起钢筋构造要求：[例8-2]将例题8-1所示无梁楼盖取消柱帽做为屋盖，板厚砼强度不变，屋面承受均布活荷载标准值1.5KN/m2试板的抗冲切设计。解：荷载：屋面板自重4.0kN/m2刚性防水层0.96kN/m2顶棚0.25kN/m2结构自重5.21kN/m2×1.2=6.25kN/m2屋面活载1.5kN/m2×1.4=2.1kN/m2荷载设计值总计p=8.35kN/m2h0=135mmβh=1.0η1=1.0μm=4×(300+135)=1740mmαs=40，η=min（η1，η2）=1.0抗冲切能力为0.7
