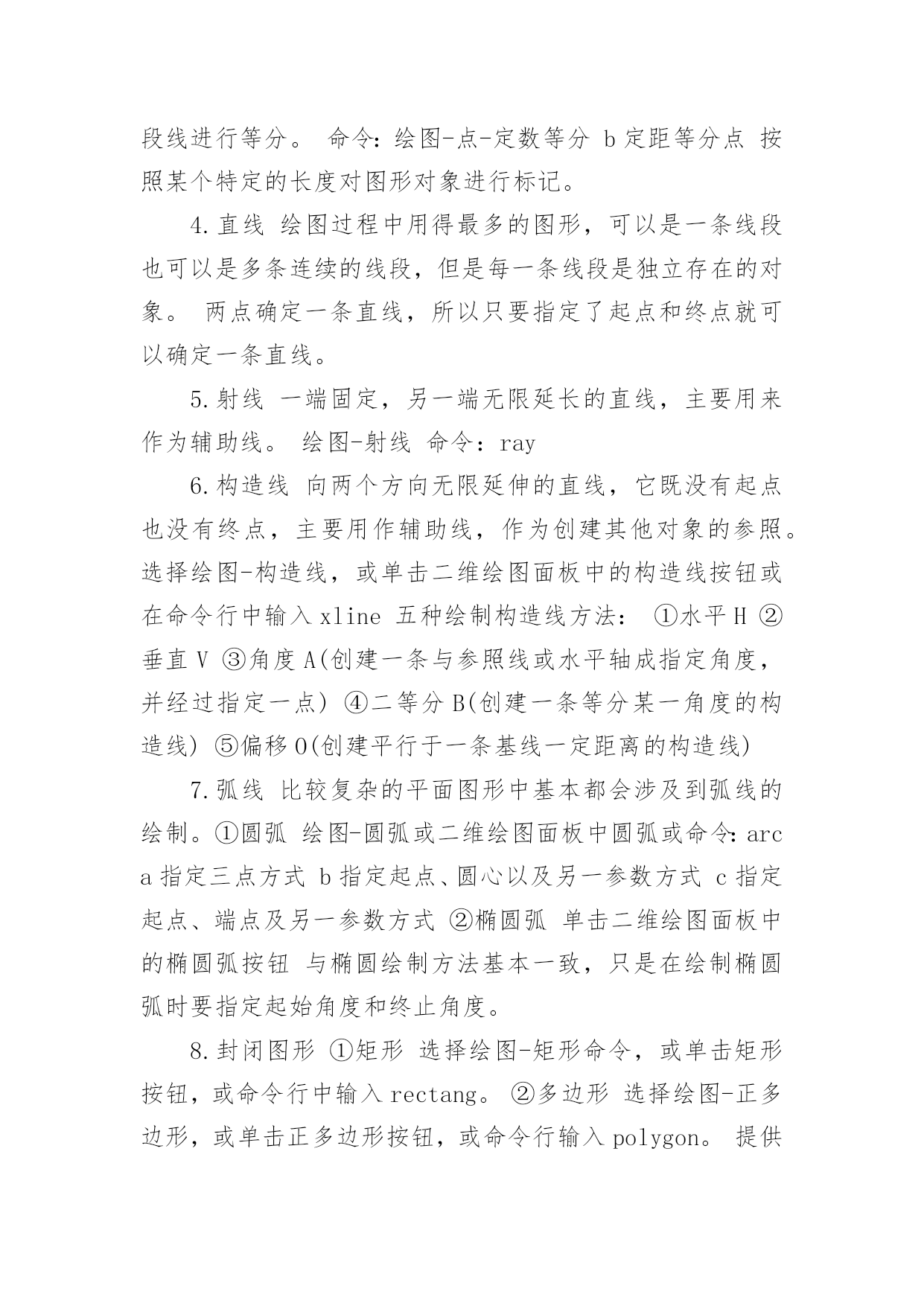

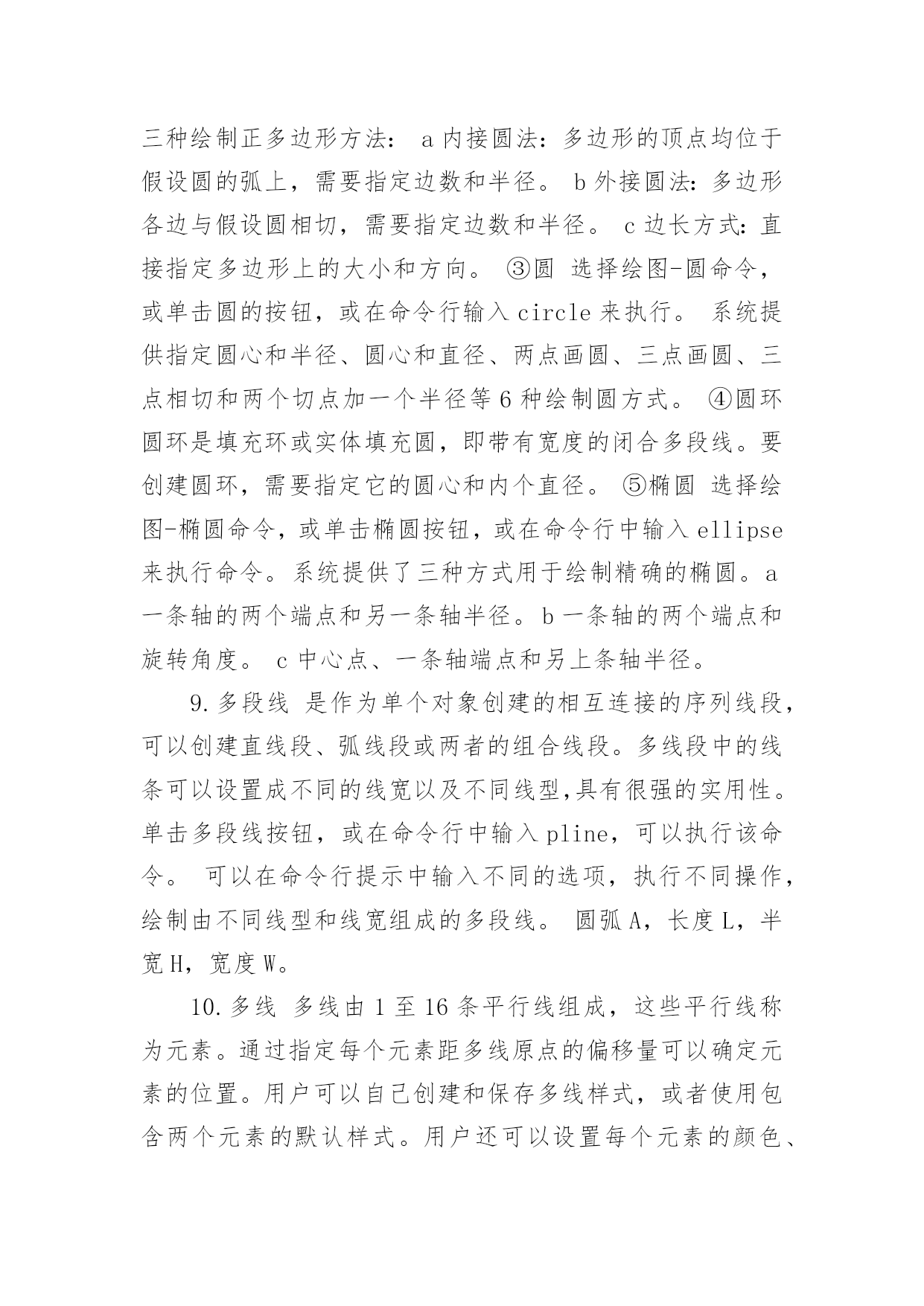

cad抠图的方法图文教程详解cad抠图的方法步骤一.插入图片二.抠图。三.去掉边框。CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。各个点之间没有相对关系，只是和坐标零点的有关。②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。相对已知点坐标点(x,y,z)的增量为(Δx,Δy，Δz)的坐标点的输入格式为(@Δx,Δy,Δz)，其中@表示输入的为相对坐标值。②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点a定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。命令：绘图-点-定数等分b定距等分点按照某个特定的长度对图形对象进行标记。4.直线绘图过程中用得最多的图形，可以是一条线段也可以是多条连续的线段，但是每一条线段是独立存在的对象。两点确定一条直线，所以只要指定了起点和终点就可以确定一条直线。5.射线一端固定，另一端无限延长的直线，主要用来作为辅助线。绘图-射线命令：ray6.构造线向两个方向无限延伸的直线，它既没有起点也没有终点，主要用作辅助线，作为创建其他对象的参照。选择绘图-构造线，或单击二维绘图面板中的构造线按钮或在命令行中输入xline五种绘制构造线方法：①水平H②垂直V③角度A(创建一条与参照线或水平轴成指定角度，并经过指定一点)④二等分B(创建一条等分某一角度的构造线)⑤偏移O(创建平行于一条基线一定距离的构造线)7.弧线比较复杂的平面图形中基本都会涉及到弧线的绘制。①圆弧绘图-圆弧或二维绘图面板中圆弧或命令：arca指定三点方式b指定起点、圆心以及另一参数方式c指定起点、端点及另一参数方式②椭圆弧单击二维绘图面板中的椭圆弧按钮与椭圆绘制方法基本一致，只是在绘制椭圆弧时要指定起始角度和终止角度。8.封闭图形①矩形选择绘图-矩形命令，或单击矩形按钮，或命令行中输入rectang。②多边形选择绘图-正多边形，或单击正多边形按钮，或命令行输入polygon。提供三种绘制正多边形方法：a内接圆法：多边形的顶点均位于假设圆的弧上，需要指定边数和半径。b外接圆法：多边形各边与假设圆相切，需要指定边数和半径。c边长方式：直接指定多边形上的大小和方向。③圆选择绘图-圆命令，或单击圆的按钮，或在命令行输入circle来执行。系统提供指定圆心和半径、圆心和直径、两点画圆、三点画圆、三点相切和两个切点加一个半径等6种绘制圆方式。④圆环圆环是填充环或实体填充圆，即带有宽度的闭合多段线。要创建圆环，需要指定它的圆心和内个直径。⑤椭圆选择绘图-椭圆命令，或单击椭圆按钮，或在命令行中输入ellipse来执行命令。系统提供了三种方式用于绘制精确的椭圆。a一条轴的两个端点和另一条轴半径。b一条轴的两个端点和旋转角度。c中心点、一条轴端点和另上条轴半径。9.多段线是作为单个对象创建的相互连接的序列线段，可以创建直线段、弧线段或两者的组合线段。多线段中的线条可以设置成不同的线宽以及不同线型，具有很强的实用性。单击多段线按钮，或在命令行中输入pline，可以执行该命令。可以在命令行提示中输入不同的选项，执行不同操作，绘制由不同线型和线宽组成的多段线。圆弧A，长度L，半宽H，宽度W。10.多线多线由1至16条平行线组成，这些平行线称为元素。通过指定每个元素距多线原点的偏移量可以确定元素的位置。用户可以自己创建和保存多线样式，或者使用包含两个元素的默认样式。用户还可以设置每个元素的颜色、线型，以及显示或隐藏多线的接头。所谓接头就是批那些出现在多线元素每个顶点处的线条。多线多用于建筑设计和园林设计领域，常用于建筑墙线的绘制。绘图-多线，或在命令行中输入mline，可以执行该命令。命令行中提供了对正(J)、比例(S)、样式(ST)3个选项供用户设置。对正有三种方式：上(T)、无(Z)、下(B)。默认选项为上，使用此选项绘制多线时，在光标下方绘制多线;使用选项无绘制多线，多线以光标为中心绘制;使用选项下绘制多线时，多线在光标上面绘制。比例该选项的功能是决定多线宽度是在样式中设置宽度的多少倍。在命令行输入S，命令行提示：输入多线的比例值。样式此选项的功能是为将要绘制的多线指定的样式。在命令行中输入ST。输入“?”后，文本窗中将显示当前图形文件加载的多线样式。默认样式为stand
