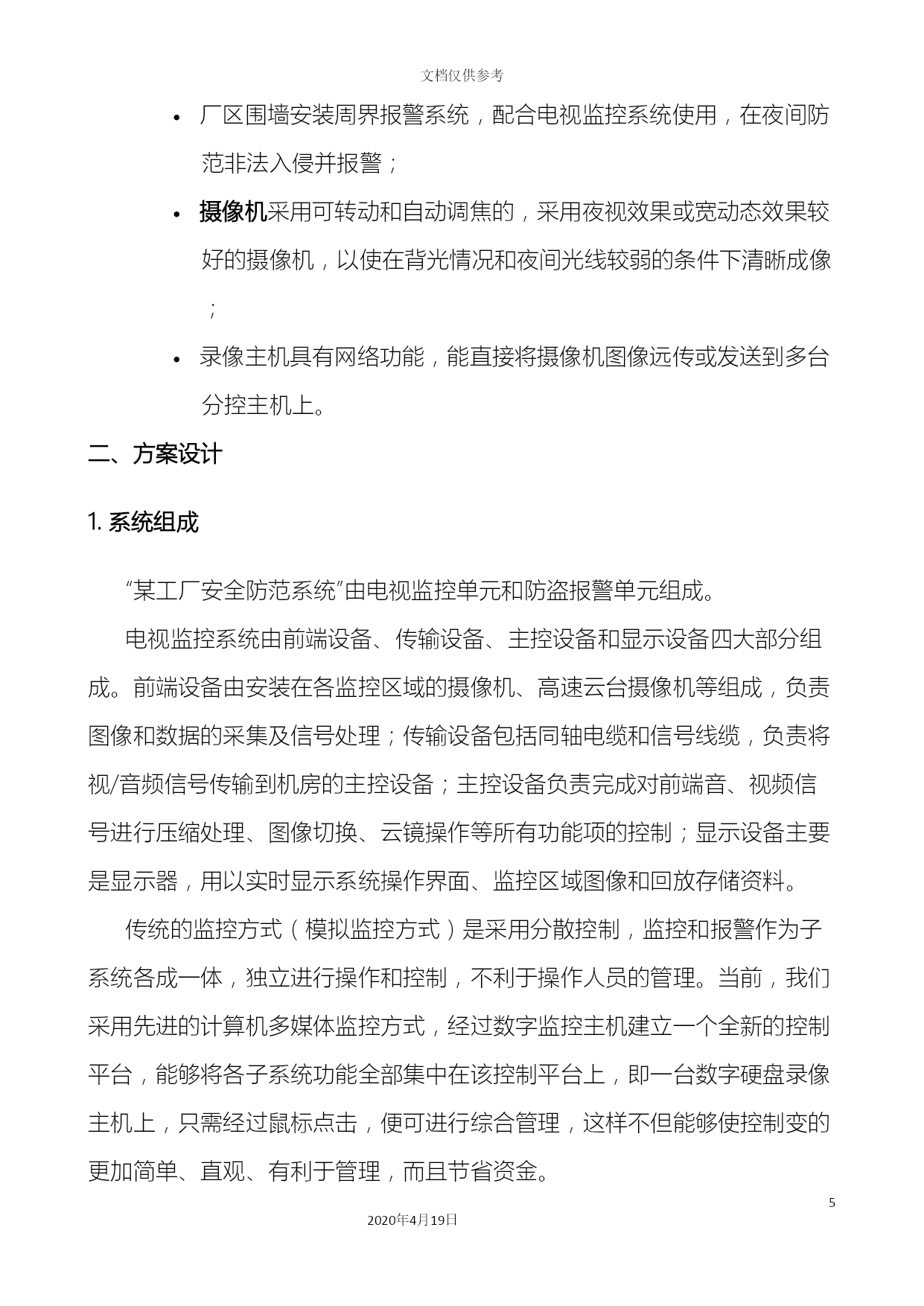

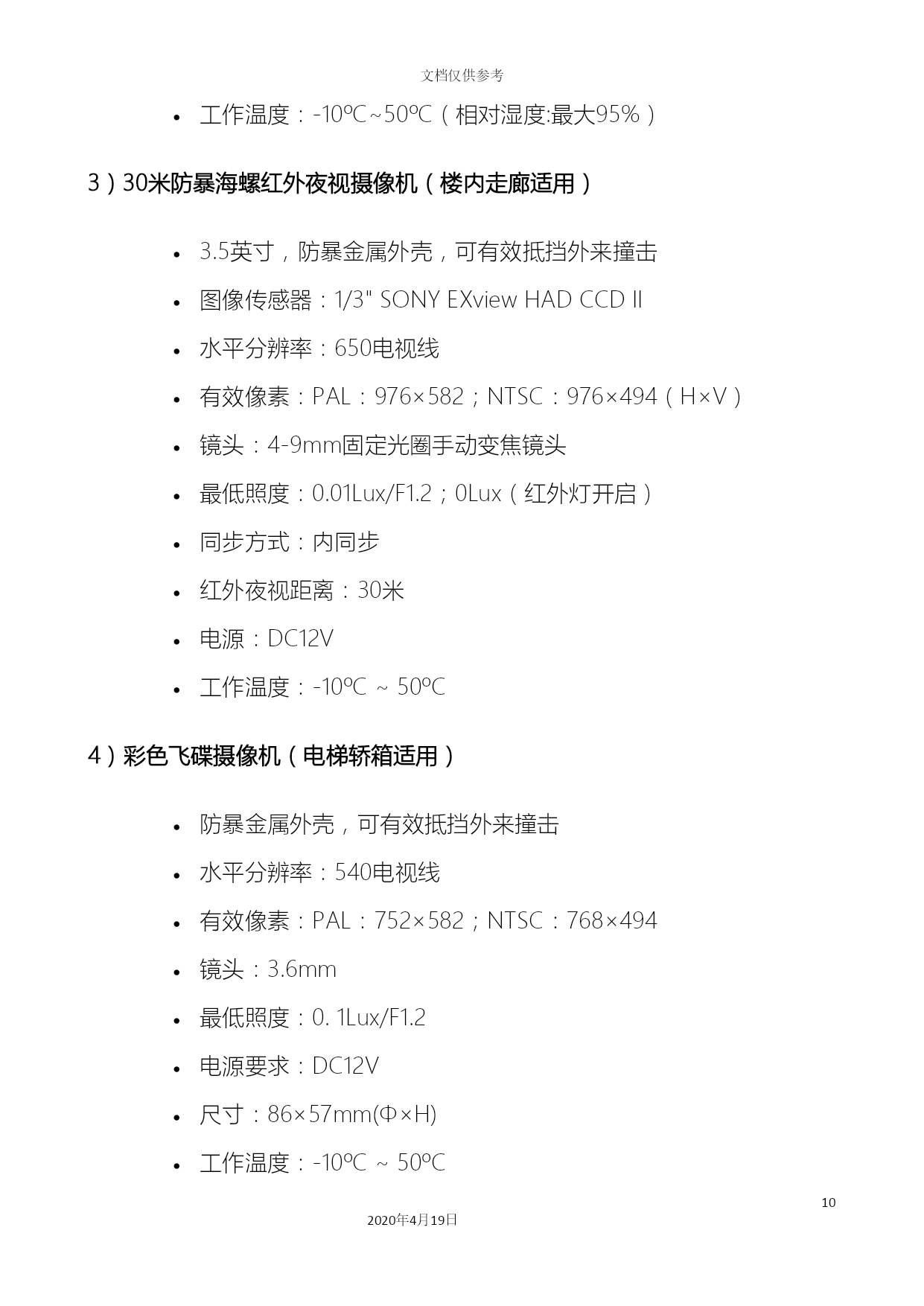

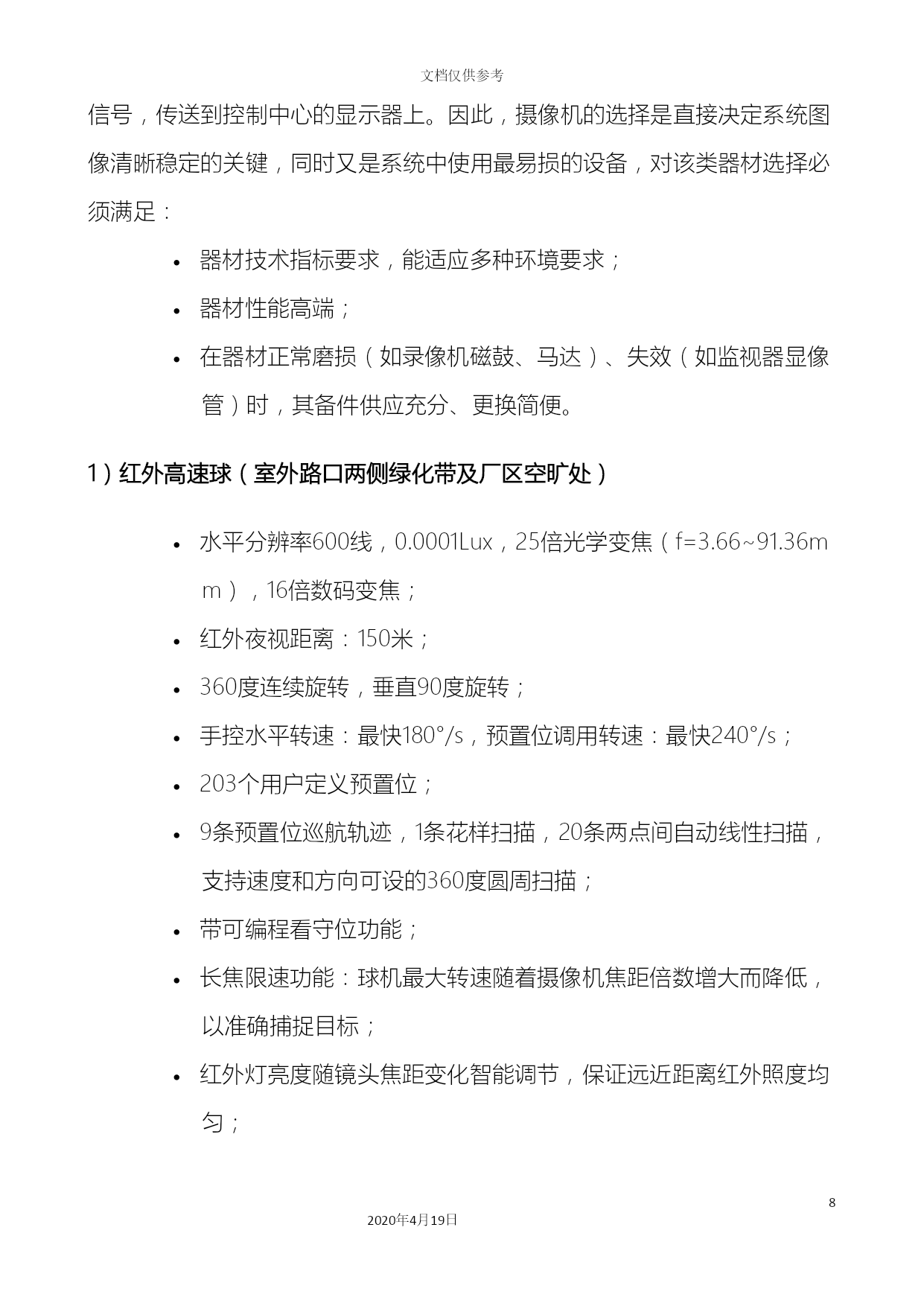

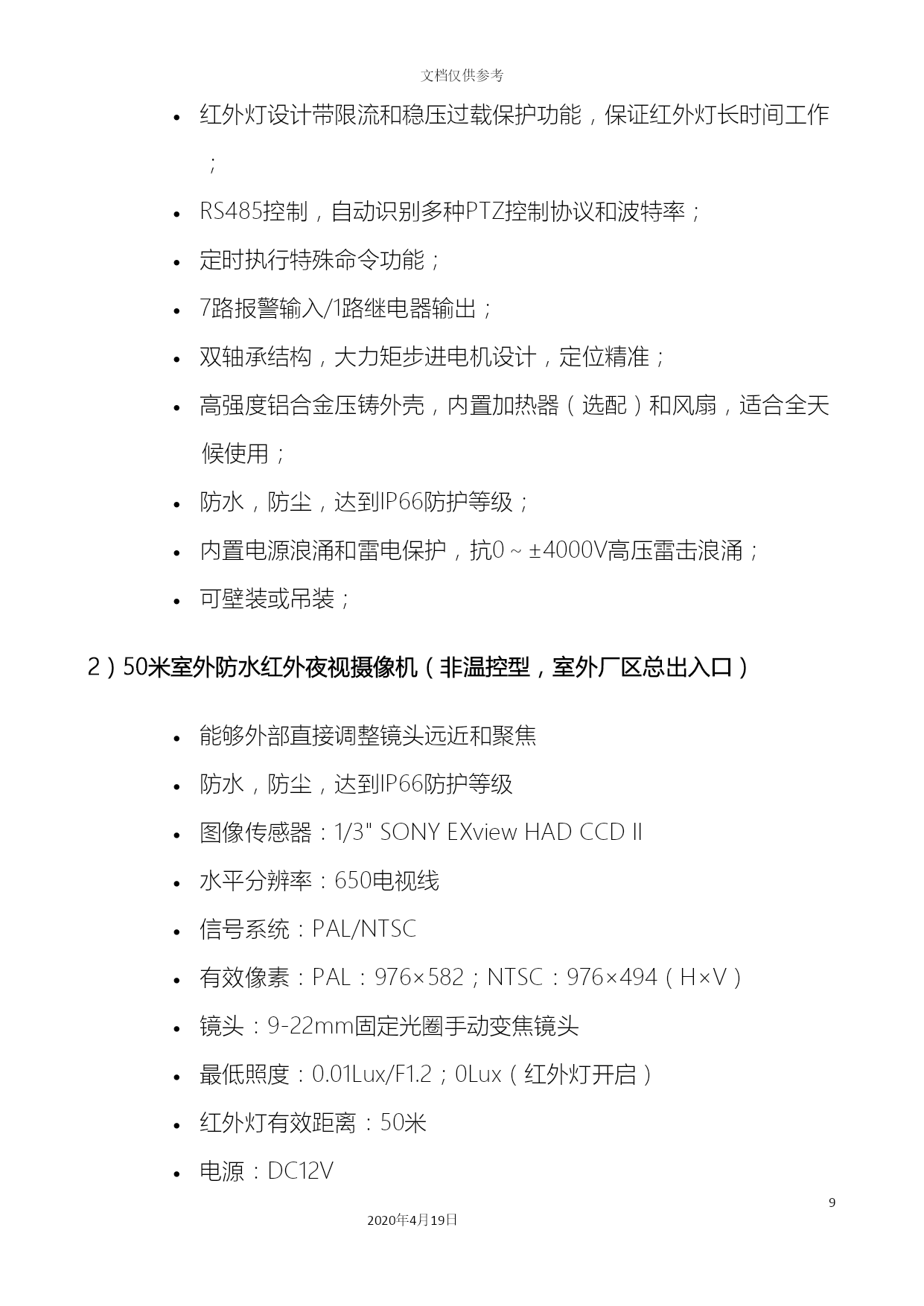

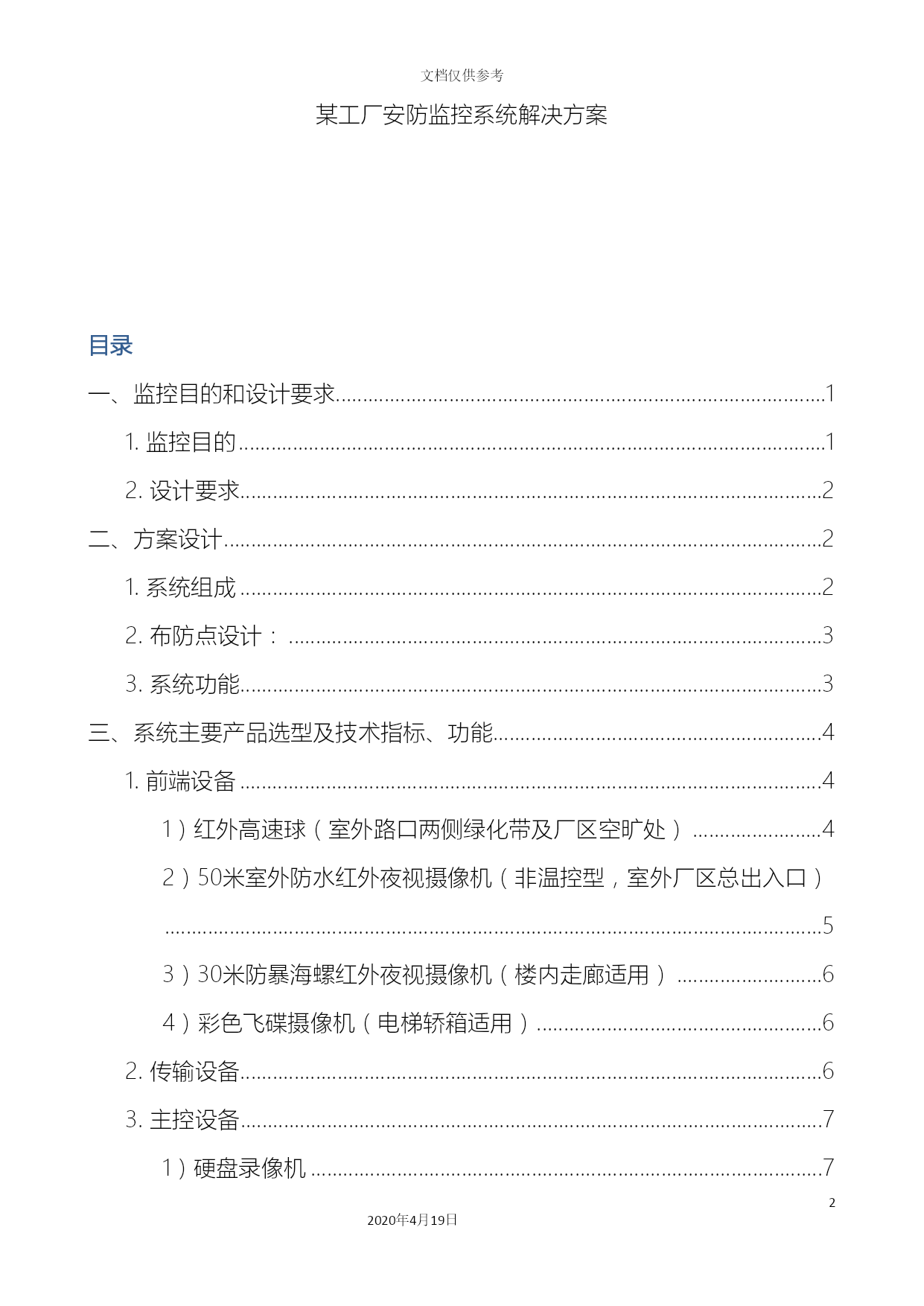

PAGE\*MERGEFORMAT152020年4月19日车间安防监控系统解决方案文档仅供参考某工厂安防监控系统解决方案目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc"一、监控目的和设计要求PAGEREF_Toc\h1HYPERLINK\l"_Toc"1.监控目的PAGEREF_Toc\h1HYPERLINK\l"_Toc"2.设计要求PAGEREF_Toc\h2HYPERLINK\l"_Toc"二、方案设计PAGEREF_Toc\h2HYPERLINK\l"_Toc"1.系统组成PAGEREF_Toc\h2HYPERLINK\l"_Toc"2.布防点设计：PAGEREF_Toc\h3HYPERLINK\l"_Toc"3.系统功能PAGEREF_Toc\h3HYPERLINK\l"_Toc"三、系统主要产品选型及技术指标、功能PAGEREF_Toc\h4HYPERLINK\l"_Toc"1.前端设备PAGEREF_Toc\h4HYPERLINK\l"_Toc"1）红外高速球（室外路口两侧绿化带及厂区空旷处）PAGEREF_Toc\h4HYPERLINK\l"_Toc"2）50米室外防水红外夜视摄像机（非温控型，室外厂区总出入口）PAGEREF_Toc\h5HYPERLINK\l"_Toc"3）30米防暴海螺红外夜视摄像机（楼内走廊适用）PAGEREF_Toc\h6HYPERLINK\l"_Toc"4）彩色飞碟摄像机（电梯轿箱适用）PAGEREF_Toc\h6HYPERLINK\l"_Toc"2.传输设备PAGEREF_Toc\h6HYPERLINK\l"_Toc"3.主控设备PAGEREF_Toc\h7HYPERLINK\l"_Toc"1）硬盘录像机PAGEREF_Toc\h7HYPERLINK\l"_Toc"四、主要设备清单PAGEREF_Toc\h9一、监控目的和设计要求1.监控目的1）提高安全防护保障防止高昂成本的原料和成品的丢失。员工的人生财产得到有效的安全保障。外来人员的进出得到实时的监控。2）提高生产效率懒散的员工在视频监控的作用下将认真工作，从而提高生产效率。及时发现不规范的操作，便于纠正等。管理人员能够更有效的工作。3）提高公司规模度安防系统是企业硬件设施的一部分，能够提升规模感。对外作为公司形象与规模展示，提升信誉度。2.设计要求在厂区内各重要路段区域、厂区围墙各关键部位，安装闭路电视摄像头；全天候监视，并存储录像资料；厂区围墙安装周界报警系统，配合电视监控系统使用，在夜间防范非法入侵并报警；HYPERLINK""摄像机采用可转动和自动调焦的，采用夜视效果或宽动态效果较好的摄像机，以使在背光情况和夜间光线较弱的条件下清晰成像；录像主机具有网络功能，能直接将摄像机图像远传或发送到多台分控主机上。二、方案设计1.系统组成“某工厂安全防范系统”由电视监控单元和防盗报警单元组成。电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成。前端设备由安装在各监控区域的HYPERLINK""摄像机、高速云台摄像机等组成，负责图像和数据的采集及信号处理；传输设备包括同轴电缆和信号线缆，负责将视/音频信号传输到机房的主控设备；主控设备负责完成对前端音、视频信号进行压缩处理、图像切换、云镜操作等所有功能项的控制；显示设备主要是显示器，用以实时显示系统操作界面、监控区域图像和回放存储资料。传统的监控方式（模拟监控方式）是采用分散控制，监控和报警作为子系统各成一体，独立进行操作和控制，不利于操作人员的管理。当前，我们采用先进的计算机多媒体监控方式，经过数字监控主机建立一个全新的控制平台，能够将各子系统功能全部集中在该控制平台上，即一台数字硬盘录像主机上，只需经过鼠标点击，便可进行综合管理，这样不但能够使控制变的更加简单、直观、有利于管理，而且节省资金。HYPERLINK""防盗报警系统一般由报警传感器、传输设备、报警控制器、通信系统组成。报警传感器置于被监控的现场，用来探测所需的目标；报警控制器主要处理前端报警传感器送出的报警电信号；通信系统主要经过有线与报警中心联网。2.布防点设计：厂区总出入口，共装设1路室外红外夜视摄像机；总出入口两侧绿化带各装1路红外夜视高速云台摄像机；厂区内大院空旷区域安装若干红
