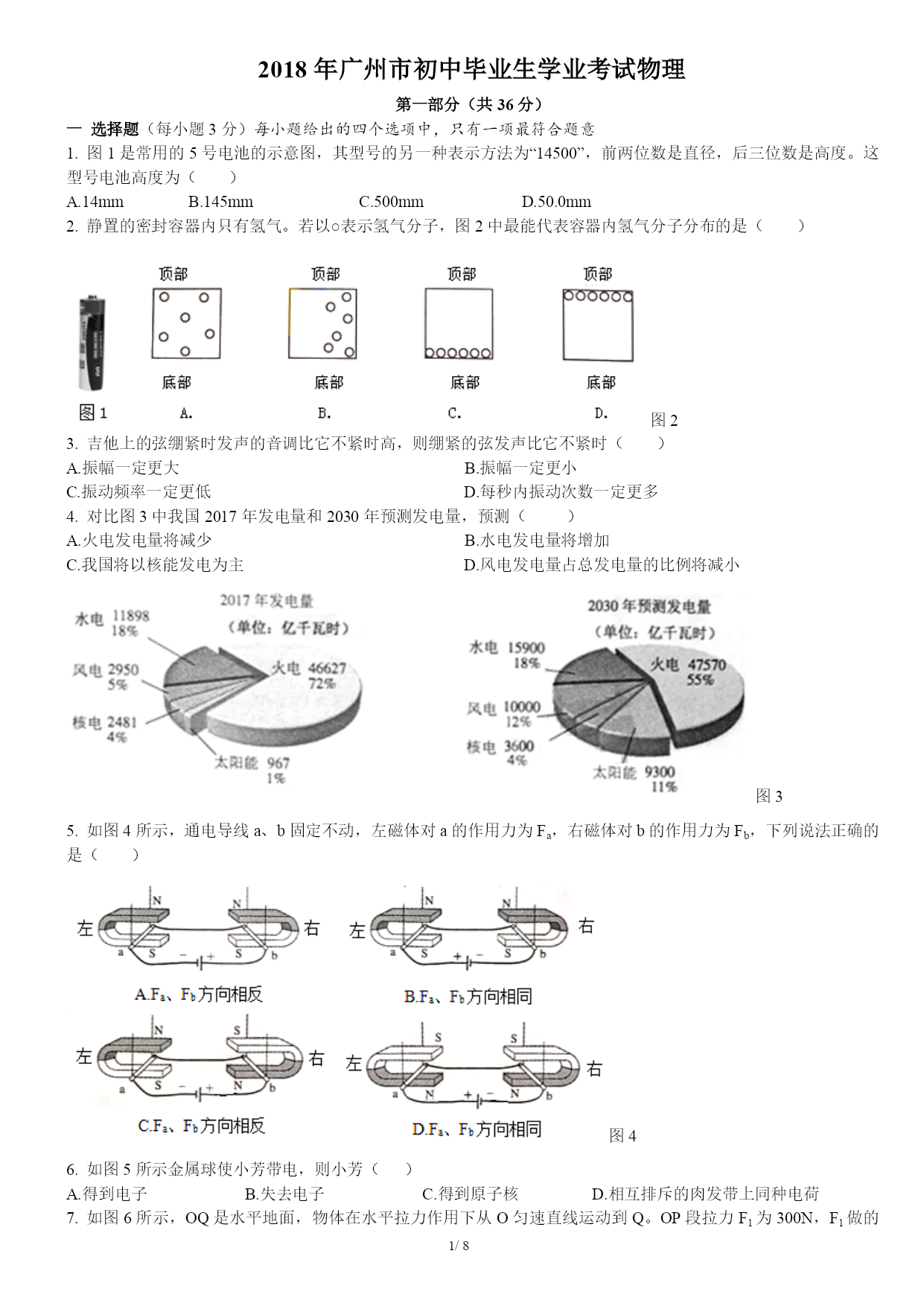

/NUMPAGES82018年广州市初中毕业生学业考试物理第一部分（共36分）一选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.图1是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度。这型号电池高度为（）A.14mmB.145mmC.500mmD.50.0mm2.静置的密封容器内只有氢气。若以○表示氢气分子，图2中最能代表容器内氢气分子分布的是（）图23.吉他上的弦绷紧时发声的音调比它不紧时高，则绷紧的弦发声比它不紧时（）A.振幅一定更大B.振幅一定更小C.振动频率一定更低D.每秒内振动次数一定更多4.对比图3中我国2017年发电量和2030年预测发电量，预测（）A.火电发电量将减少B.水电发电量将增加C.我国将以核能发电为主D.风电发电量占总发电量的比例将减小图35.如图4所示，通电导线a、b固定不动，左磁体对a的作用力为Fa，右磁体对b的作用力为Fb，下列说法正确的是（）图46.如图5所示金属球使小芳带电，则小芳（）A.得到电子B.失去电子C.得到原子核D.相互排斥的肉发带上同种电荷7.如图6所示，OQ是水平地面，物体在水平拉力作用下从O匀速直线运动到Q。OP段拉力F1为300N，F1做的功为W1，功率为P1；PQ段拉力F2为200N，F2做的功为W2，功率为P2，则（）A.W1>W2B.W1<W2C.P1>P2D.P1<P2图5图6图78.如图7所示，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态，G甲>G乙。甲受到的摩擦力（）A.大于5NB.等于5NC.大于乙受到的摩擦力D.等于乙受到的摩擦力9.物质M通过吸、放热，出现三种不同物态，如图8所示，甲、乙、丙物态依次为（）A.固、液、气B.气、液、固C.气、固、液D.液、固、气图8图9图1010.如图9所示，甲、乙两个质量不同的小球从相同高度静止释放，假球下落过程中经过P、Q两点，忽略空气阻力，下列说法正确的是（）A.着地瞬间，两球的动能相等B.甲球在P点和Q点的机械能相等C.释放瞬间，两球的重力势能相等D.从释放到着地，两球所受重力坐的功相等11.向前直线行驶的车内，小明给小芳连拍两张照片如图10所示。拍照过程中车可能（）A.向西加速B.向东加速C.向西减速D.向东减速12.将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。图11是平行于主光轴的光线通过甲透镜的光路图，图12中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（）图11图12第二部分（共64分）二、填空、作图题（共24分）13.两条光线通过透镜的管路如图13所示。（1）该透镜是透镜（选填“凸”、“凹”）。（2）光线a射向水面。在图中①画出a的反射光线；②大致画出a进入水中的折射光线；③标示出反射角r1和折射角r2。（3）逐渐往容器中加水，光线a在容器底形成的光斑会（选填“左移”、“右移”、“不动”）。图13图1414.O为支点的轻质杠杆原处于水平静止。现同时施加大小相等的力F1、F2（如图14）。（1）此时杠杆能否保持平衡？（2）画出图中F1的力臂l1。15.（1）图15是托里拆利实验装置，测得当地大气压等于mm高的水银柱所产生的的压强。（2）关于图15现象的成因，十七世纪有两种观点。观点一：否认大气压的存在，玻璃管内本应充满液体，液面下降是因为管内的部分液体变成气体，管内气体越多，液面下降越多。观点二：管内液面上方是真空，大气压支撑起液柱。帕斯卡为了验证哪种观点正确，将两根长12m规格相同的玻璃管分别装满水和酒，倒置在相应液体槽中。酒的密度比水小，且比水易变成气体。若观点一正确，应出现图16中图的现象。若观点二正确，应出现图16中图的现象。图1516.测量某液体密度的实验如图17所示，液体的质量为g，依据公式ρ=，液体的密度为g/cm3。图1717.小明用图18中的动滑轮匀速拉动水平地面上的物体A，测出A移动的距离s、水平拉力F和A的重力G。（1）以上条件能否求出此时滑轮的机械效率η？如果能，写出η的表达式；如果条件不足，写出还需要补充的物理量的测量步骤和符号，并写出η的表达式（η用题目已知及补充的物理量符号表示）（2）若A在10s内运动了4m，A的速度为。图18图1918.白色感压纸受到的压强达到可测最小值时才变色，且颜色随压强变大而变深，大于可测最大值时颜色不再变深。感压纸A的规格如图19所示。实验1：用250N的压力垂直作用在A上，受力面积为0.25cm2，此压力对A的压强为N/cm2。实验2：仍用250N的压力垂直作用在与A规格相同的感压纸上，要使它变色
