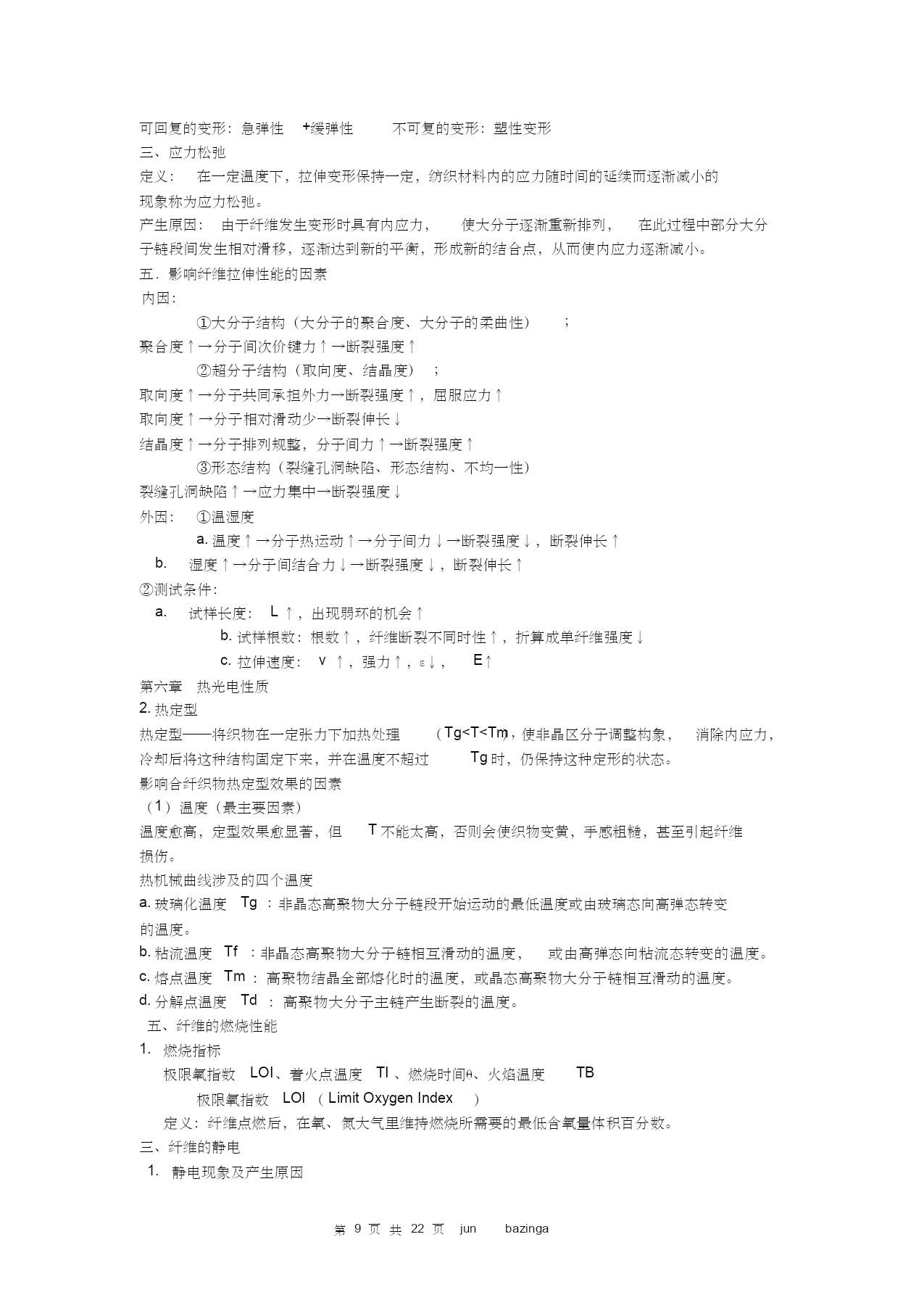

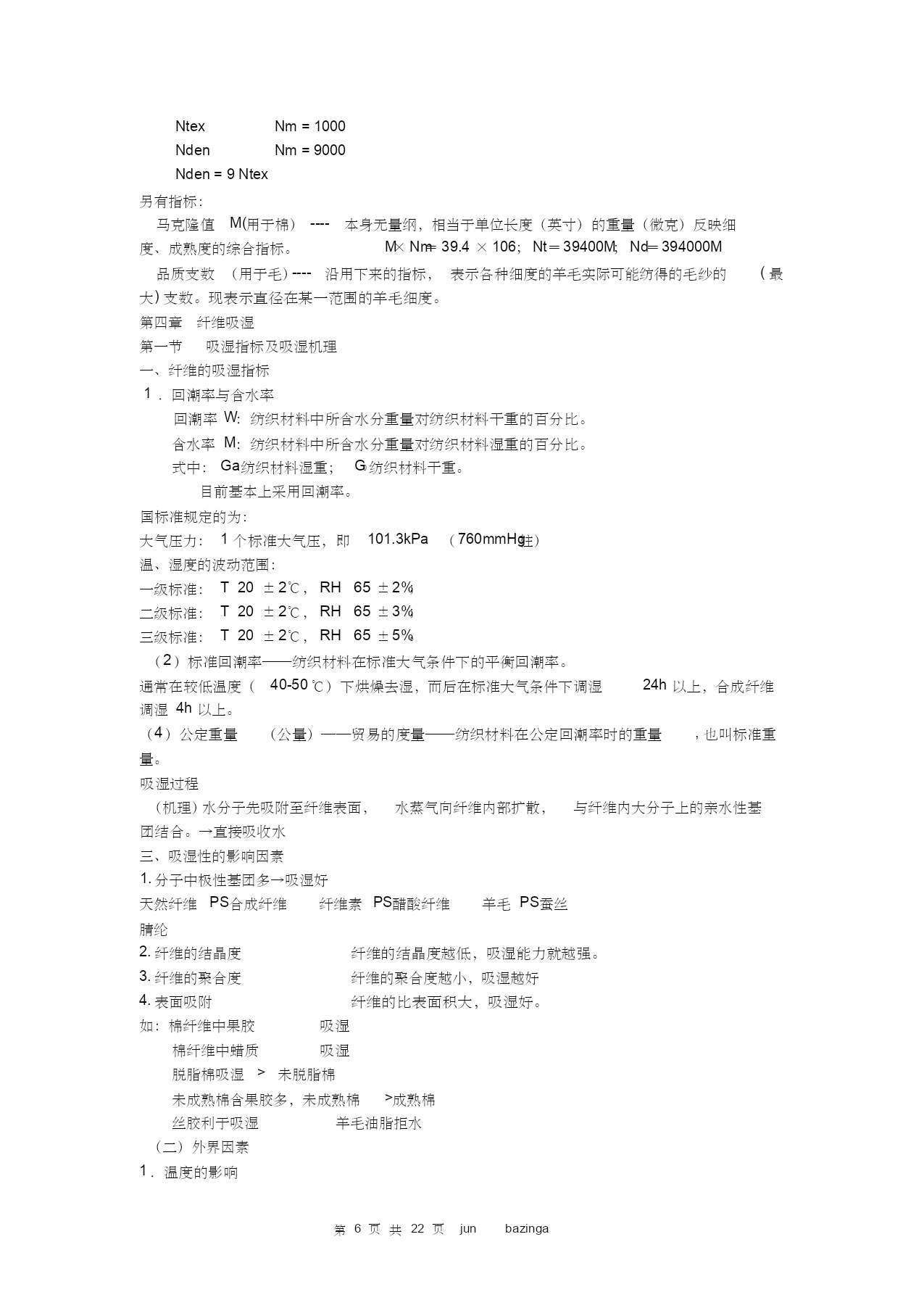

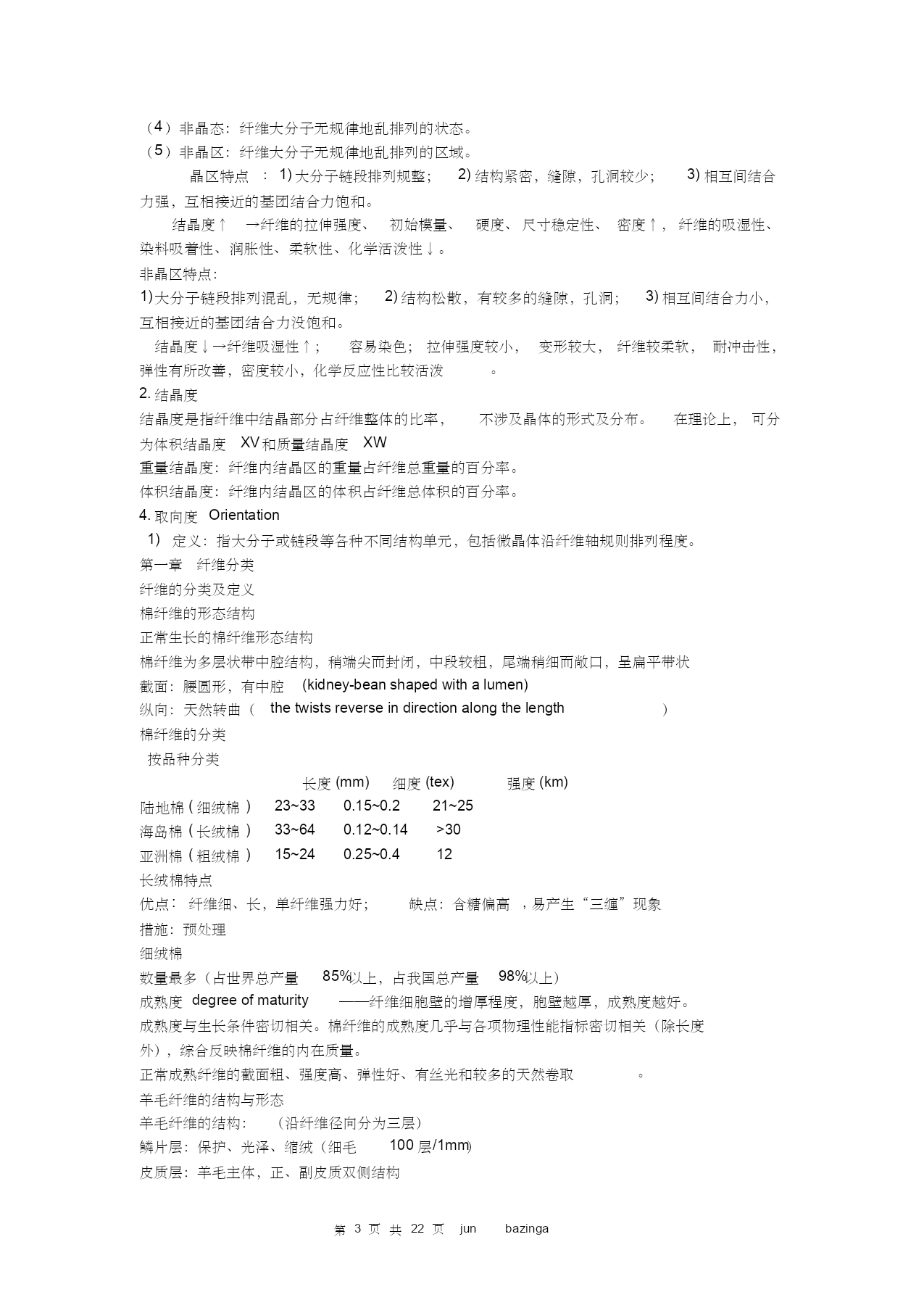

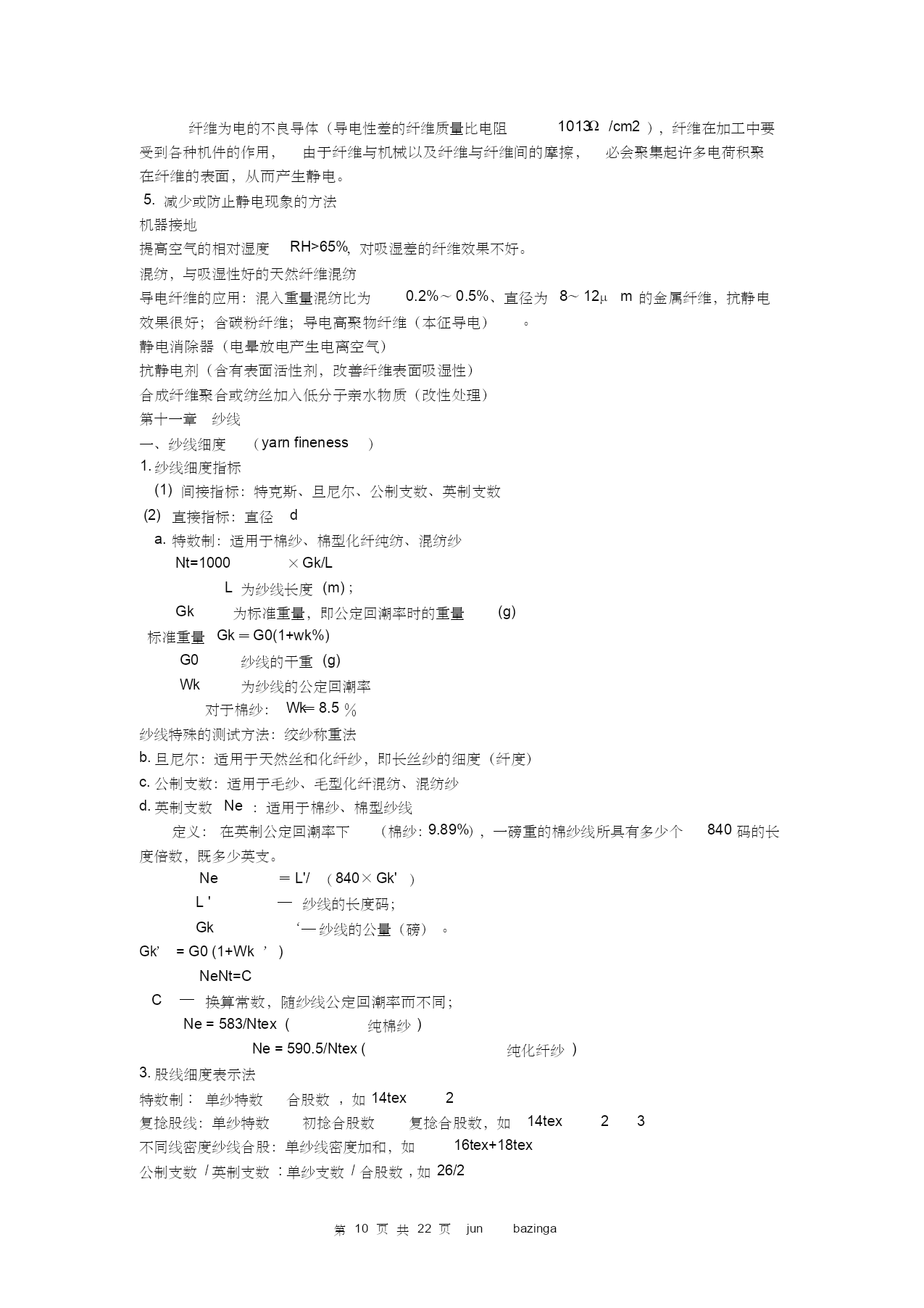

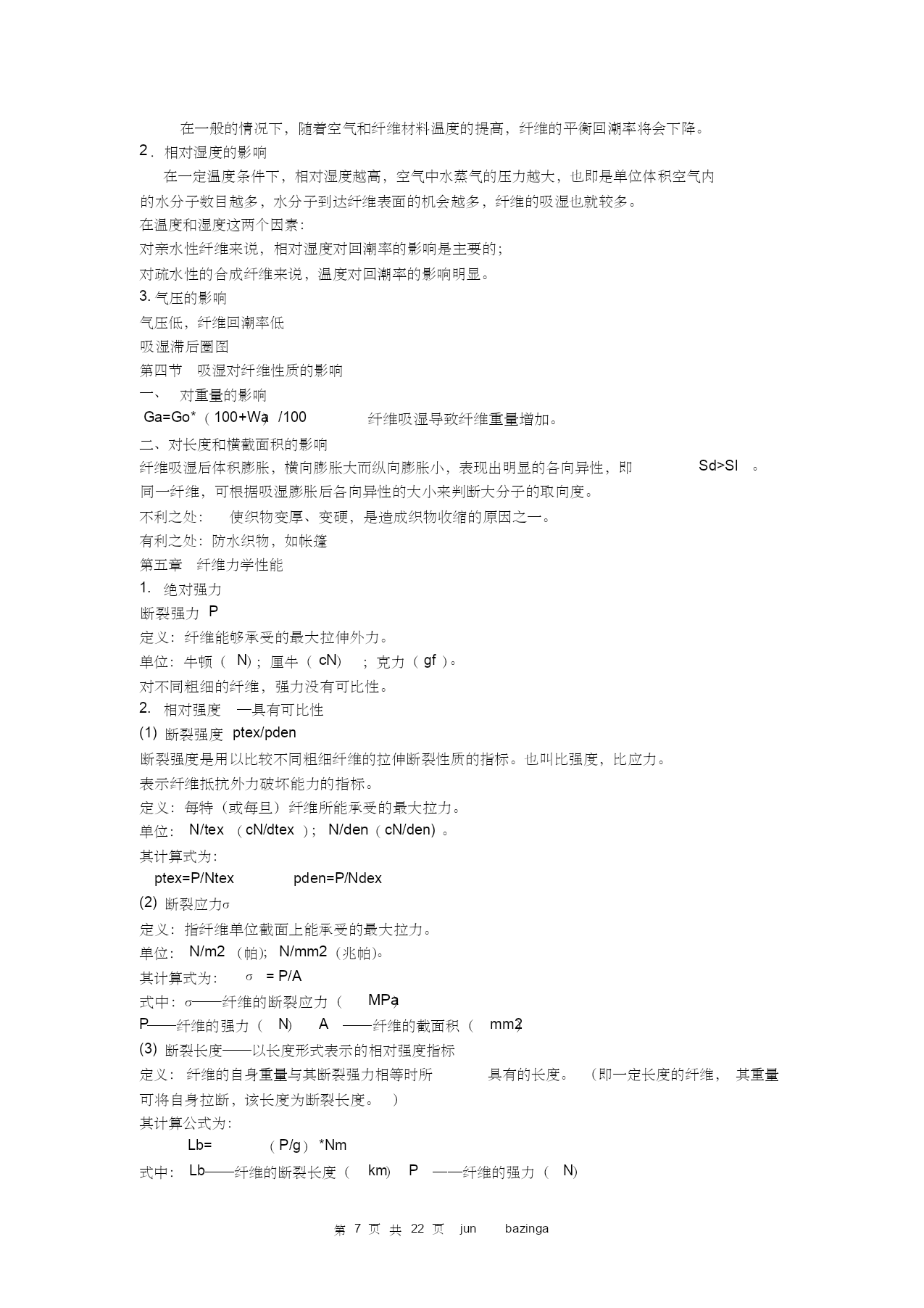

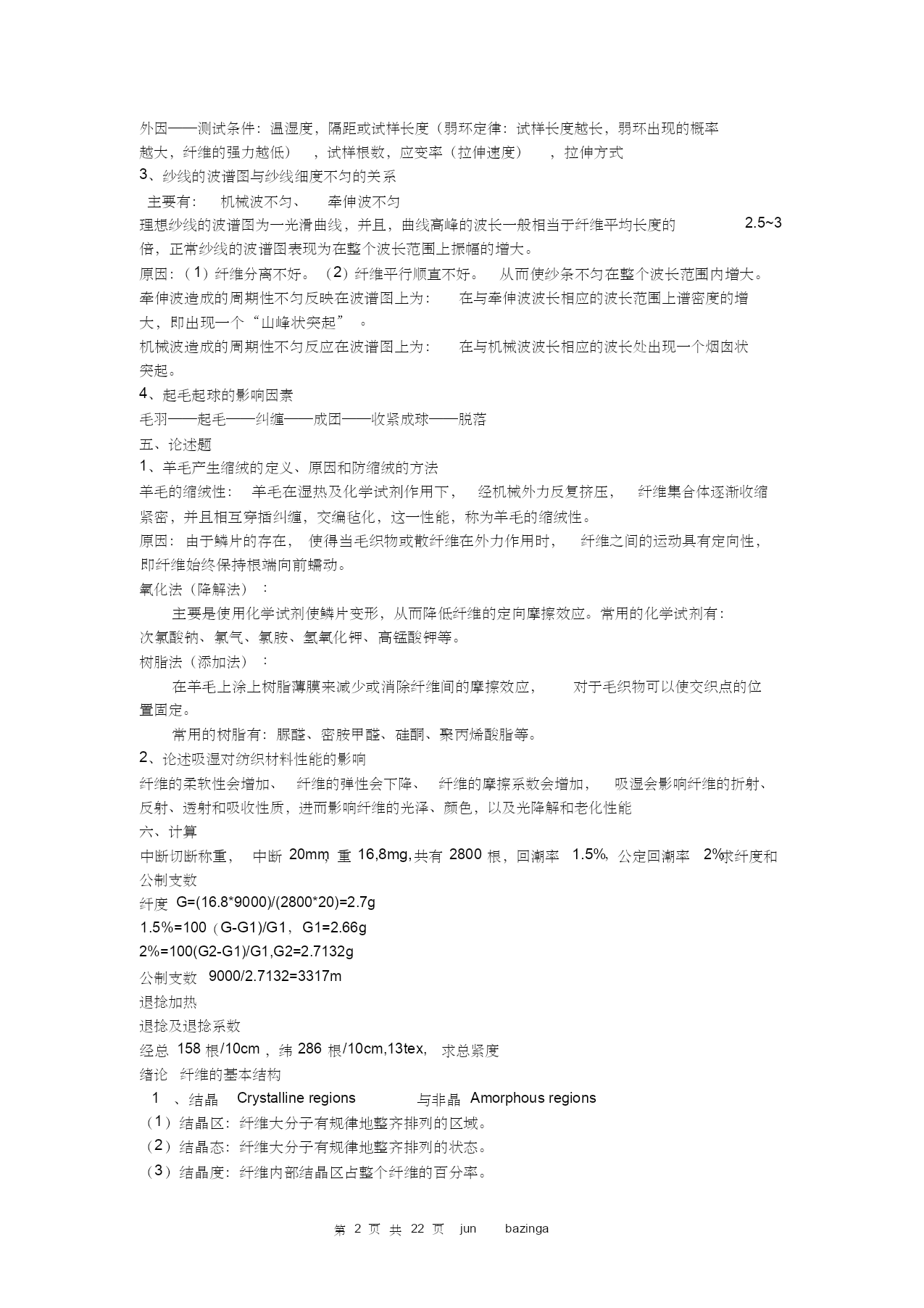

一、名词解释(1)结晶度：纤维内部结晶区占整个纤维的百分率品质长度：是指比主体长度长的那一部分纤维的重量加权平均长度(2)双侧结构：在细羊毛的皮质层中，存在两种结构和性质不同的正皮质细胞和偏皮质细胞，且分布在羊毛截面的两侧，正皮质居于卷曲外侧，偏皮质居于卷曲内侧，这种结构特征使羊毛具有自然卷曲，这种结构称为羊毛的双侧结构。(3)合成纤维：以石油、煤、农副产品的低分子化合物为原料，经过化学合成制成高分子再经化学处理和物理加工制成的纤维。(4)平衡回潮率：纺织材料的回潮率随所处的大气条件而变化，具有一定回潮率的纤维放在新的大气条件下，将会立即放湿和吸湿，经过一段时间后，回潮率趋于一个稳定的值，这种现象称为吸湿平衡。平衡时的回潮率称为平衡回潮率。（5）蠕变：纤维在一定负荷作用下，变形随时间而逐渐增加的现象（6）玻璃化温度：指从玻璃态向高弹态转变的温度（7）滑脱长度：纤维间摩擦力F等于纤维强力P时的长度，称为滑脱长度。（8）织物结构相：指织物中经纬纱交织时呈现的屈曲状态。（9）克罗值：在室温21oC,RH小于50%,风速不超过10cm/s的条件下,一个静坐在此环境中感觉舒适的人,穿着服装的隔热值定义为1clo.二、填空1、纺织纤维的结构：形态结构（三级结构）、聚集态结构（二级结构）、大分子结构（一级结构）2、棉纤维的长度主要取决于：棉花的品种、生长条件、初加工3、羊毛纤维由内向外主要有：髓质层、皮质层、鳞片层4、化学纤维生产一般需要经过制备纺丝、纺丝、后加工5、棉纤维的吸湿性小于粘胶纤维，原因是棉纤维结晶度高于粘胶纤维6、纤维间的切向阻力包括抱合力和摩擦力7、用两根18tex的棉纱合股时，则股线特数的表示为18×28、常用的织物撕破方法有舌形撕破、梯形撕破、单缝落锤法撕破、单缝撕破三、判断题1、成熟度差的原棉比好的吸湿性大（√）2、棉和黏胶随吸湿增加，强力也增加（×）3、同种化纤的初始模量随拉伸倍数增加而增加（√）4、断裂长度是反映长度指标（×）5、热定型温度高于玻璃化温度就能达到永久变形（×）6、极限氧指数大，易燃（×）7、当片段长度趋向无穷大，片段间不匀趋向总不匀（×）四、问答题1、差别化纤维的定义、目的、举例。答：定义：通常是指在原来纤维组成的基础上进行物理或化学改性处理，使性状上获得一定程度改善的纤维。目的：通过物理方法或化学改性以改善常规化纤维的服用性能。举例：变形丝、异形纤维、复合纤维、超细纤维、高收缩纤维、易染色纤维、吸水吸湿纤维2、影响纤维拉伸断裂的因素内因——纤维结构：相对分子质量（或聚合度），分子链堆砌的紧密程度、结晶度，分子链的取向（取向度）junbazinga外因——测试条件：温湿度，隔距或试样长度（弱环定律：试样长度越长，弱环出现的概率越大，纤维的强力越低），试样根数，应变率（拉伸速度），拉伸方式3、纱线的波谱图与纱线细度不匀的关系主要有：机械波不匀、牵伸波不匀理想纱线的波谱图为一光滑曲线，并且，曲线高峰的波长一般相当于纤维平均长度的2.5~3倍，正常纱线的波谱图表现为在整个波长范围上振幅的增大。原因：（1）纤维分离不好。（2）纤维平行顺直不好。从而使纱条不匀在整个波长范围内增大。牵伸波造成的周期性不匀反映在波谱图上为：在与牵伸波波长相应的波长范围上谱密度的增大，即出现一个“山峰状突起”。机械波造成的周期性不匀反应在波谱图上为：在与机械波波长相应的波长处出现一个烟囱状突起。4、起毛起球的影响因素毛羽——起毛——纠缠——成团——收紧成球——脱落五、论述题1、羊毛产生缩绒的定义、原因和防缩绒的方法羊毛的缩绒性：羊毛在湿热及化学试剂作用下，经机械外力反复挤压，纤维集合体逐渐收缩紧密，并且相互穿插纠缠，交编毡化，这一性能，称为羊毛的缩绒性。原因：由于鳞片的存在，使得当毛织物或散纤维在外力作用时，纤维之间的运动具有定向性，即纤维始终保持根端向前蠕动。氧化法（降解法）：主要是使用化学试剂使鳞片变形，从而降低纤维的定向摩擦效应。常用的化学试剂有：次氯酸钠、氯气、氯胺、氢氧化钾、高锰酸钾等。树脂法（添加法）：在羊毛上涂上树脂薄膜来减少或消除纤维间的摩擦效应，对于毛织物可以使交织点的位置固定。常用的树脂有：脲醛、密胺甲醛、硅酮、聚丙烯酸脂等。2、论述吸湿对纺织材料性能的影响纤维的柔软性会增加、纤维的弹性会下降、纤维的摩擦系数会增加，吸湿会影响纤维的折射、反射、透射和吸收性质，进而影响纤维的光泽、颜色，以及光降解和老化性能六、计算中断切断称重，中断20mm，重16,8mg,共有2800根，回潮率1.5%，公定回潮率2%求纤度和公制支数纤度G=(16.8*9000)/(28
