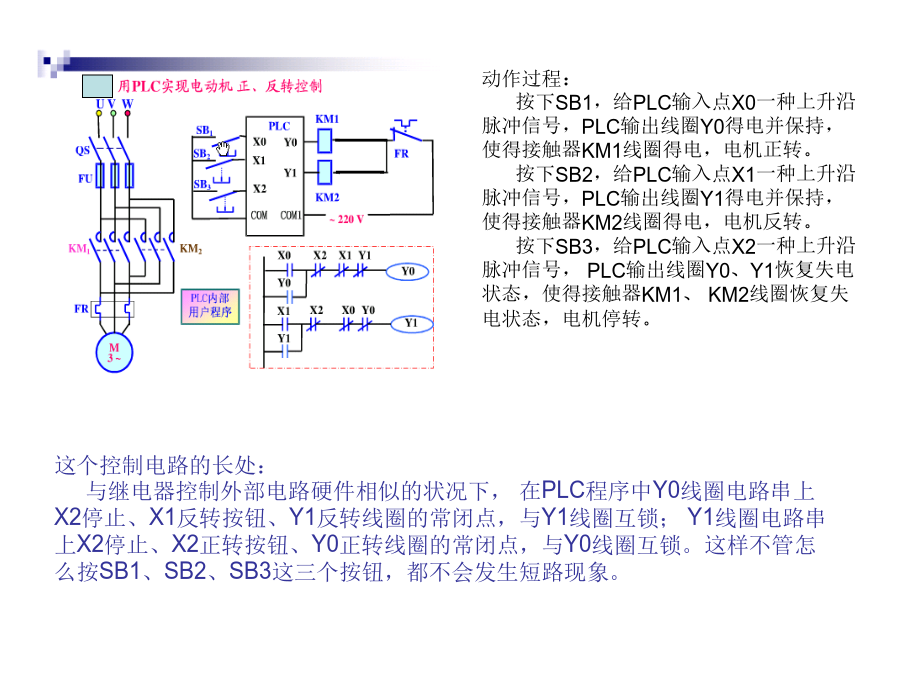

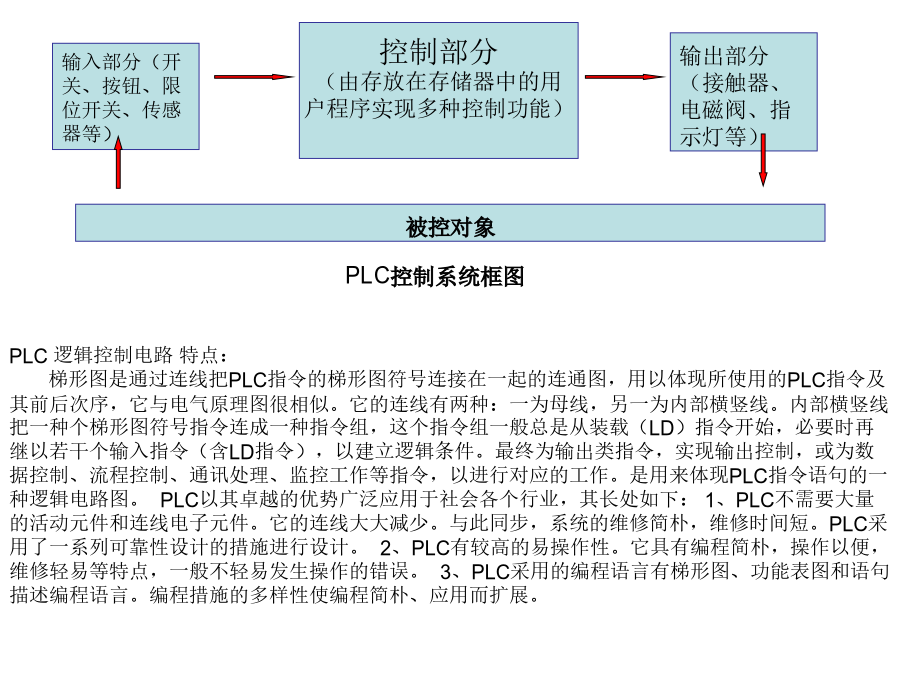

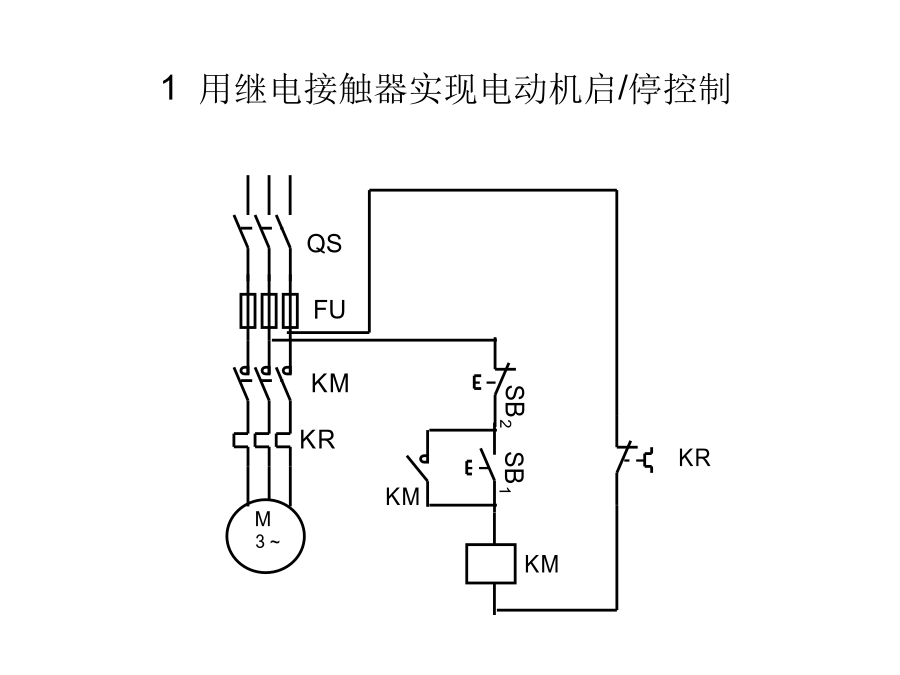

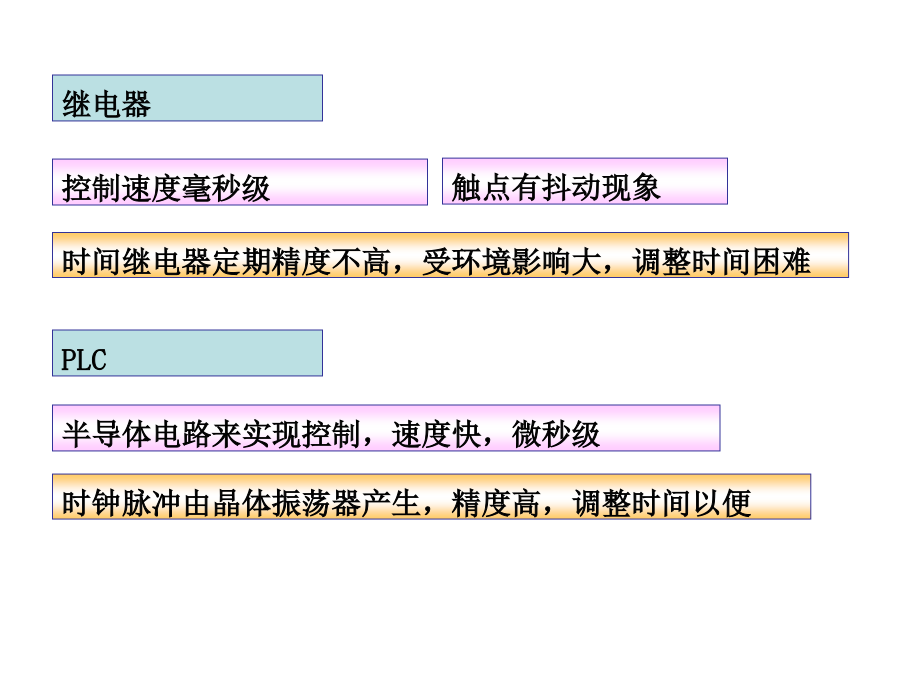

PLC控制与继电器控制的比较一、系统框图和控制电路的比较KM输入部分（开关、按钮、限位开关、传感器等）2用PLC实现电动机启/停控制二、PLC控制与继电器控制的优缺陷动作过程：按下SB1，给PLC输入点X0一种上升沿脉冲信号，PLC输出线圈Y0得电并保持，使得接触器KM1线圈得电，电机正转。按下SB2，给PLC输入点X1一种上升沿脉冲信号，PLC输出线圈Y1得电并保持，使得接触器KM2线圈得电，电机反转。按下SB3，给PLC输入点X2一种上升沿脉冲信号，PLC输出线圈Y0、Y1恢复失电状态，使得接触器KM1、KM2线圈恢复失电状态，电机停转。用PLC控制——外部接线不变，变化顾客程序，没有硬件成本。继电器继电器长期磨损和疲劳工作条件下进行的，轻易损坏。触点轻易产生电弧，产生误操作，引起严重的后果。对一装有上百个继电器的设备，其控制箱将是庞大而粗笨的。在全负荷运载的状况下，大的继电器将产生大量的热及噪声，同步也消耗了大量的电能。继电器控制系统必须是手工接线、安装，假如有简朴的改动，也需要花费大量时间及人力和物力去改制、安装和调试。1、功能强，性能价格比高一台小型plc内有成百上千个可供顾客使用的编程元件，有很强的功能，可以实现非常复杂的控制功能。与相似功能的继电器相比，具有很高的性能价格比。2、硬件配套齐全，顾客使用以便，适应性强可编程序控制器产品已经原则化，系列化，模块化，配置有品种齐全的多种硬件装置供顾客选用。顾客能灵活以便的进行系统配置，构成不一样的功能、大规模的系统。可编程序控制器的安装接线也很以便，一般用接线端子连接外部接线。plc有很强的带负载能力，可以直接驱动一般的电磁阀和交流接触器。3、可靠性高，抗干扰能力强老式的继电器控制系统中使用了大量的中间继电器、时间继电器。由于触点接触不良，轻易出现故障，plc用软件替代大量的中间继电器和时间继电器，仅剩余与输入和输出有关的少许硬件，接线可减少为继电器控制系统的1/10--1/100，因触点接触不良导致的故障大为减少。plc采用了一系列硬件和软件抗干扰措施，具有很强的抗干扰能力，平均无端障时间到达数万小时以上，可以直接用于有强烈干扰的工业生产现场，plc已被广大顾客公认为最可靠的工业控制设备之一。4、系统的设计、安装、调试工作量少plc用软件功能取代了继电器控制系统中大量的中间继电器、时间继电器、计数器等器件，使控制柜的设计、安装、接线工作量大大减少。5、编程措施简朴梯形图是使用得最多的可编程序控制器的编程语言，其电路符号和体现方式与继电器电路原理图相似，梯形图语言形象直观，易学易懂，熟悉继电器电路图的电气技术人员只要花几天时间就可以熟悉梯形图语言，并用来编制顾客程序。6、维修工作量少，维修以便plc的故障率很低，且有完善的自诊断和显示功能。plc或外部的输入装置和执行机构发生故障时，可以根据plc上的发光二极管或编程器提供的信息迅速的查明故障的原因，用更换模块的措施可以迅速地排除故障。7、体积小，能耗低对于复杂的控制系统，使用plc后，可以减少大量的中间继电器和时间继电器，小型plc的体积相称于几种继电器大小，因此可将开关柜的体积缩小到本来的1/2-1/10。plc的配线比继电器控制系统的配线要少得多，故可以省下大量的配线和附件，减少大量的安装接线工时，可以减少大量费用。三、PLC的等效电路图~~四、根据继电器电路图设计梯形图将如图所示的继电接触器控制系统中的控制电路转换为PLC梯形图，并画出对应的接线图I/O分派：FR:X400KM1:Y431SB1:X401KM2:Y432SB2:X402SB3:X403SQ1:X404SQ2:X405根据继电器电路图设计梯形图的注意事项谢谢观看测试题继电器控制电路转换为梯形图的实例-1继电器控制电路转换为梯形图的实例-2继电器控制电路转换为梯形图的实例-3以CW6140型一般车床为例，把继电控制改造为PLC控制PLC控制电路接线图PLC梯形图
