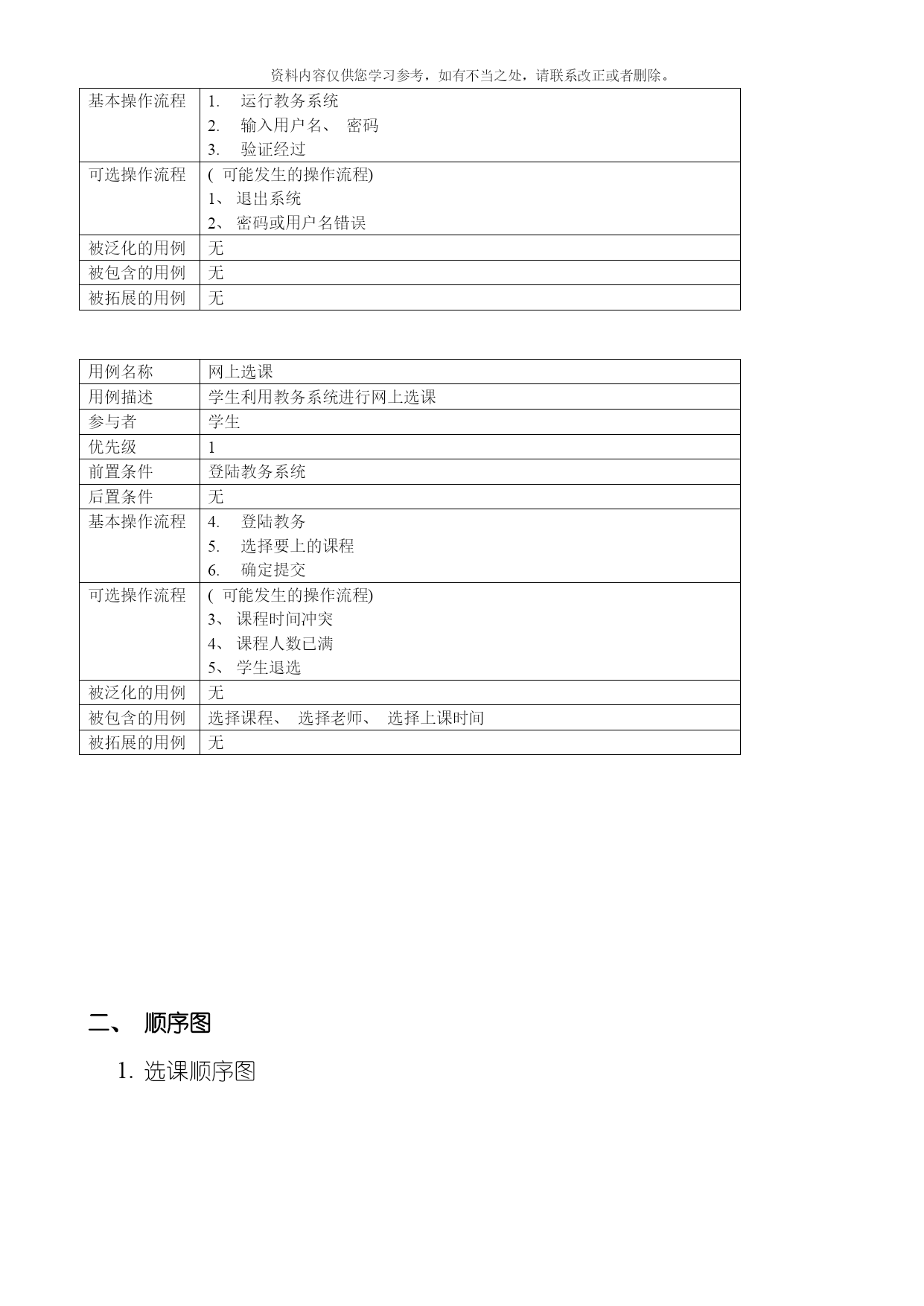

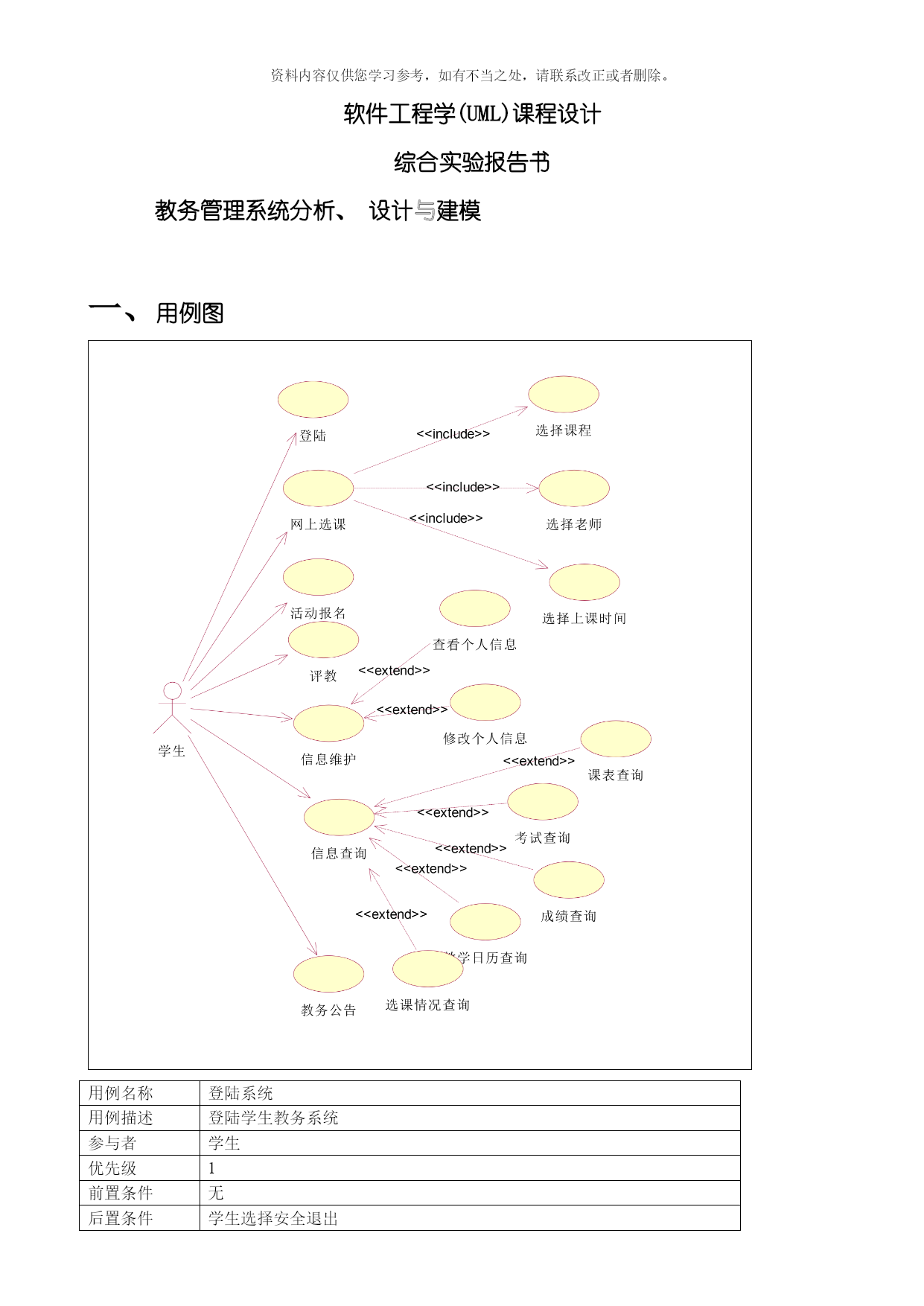

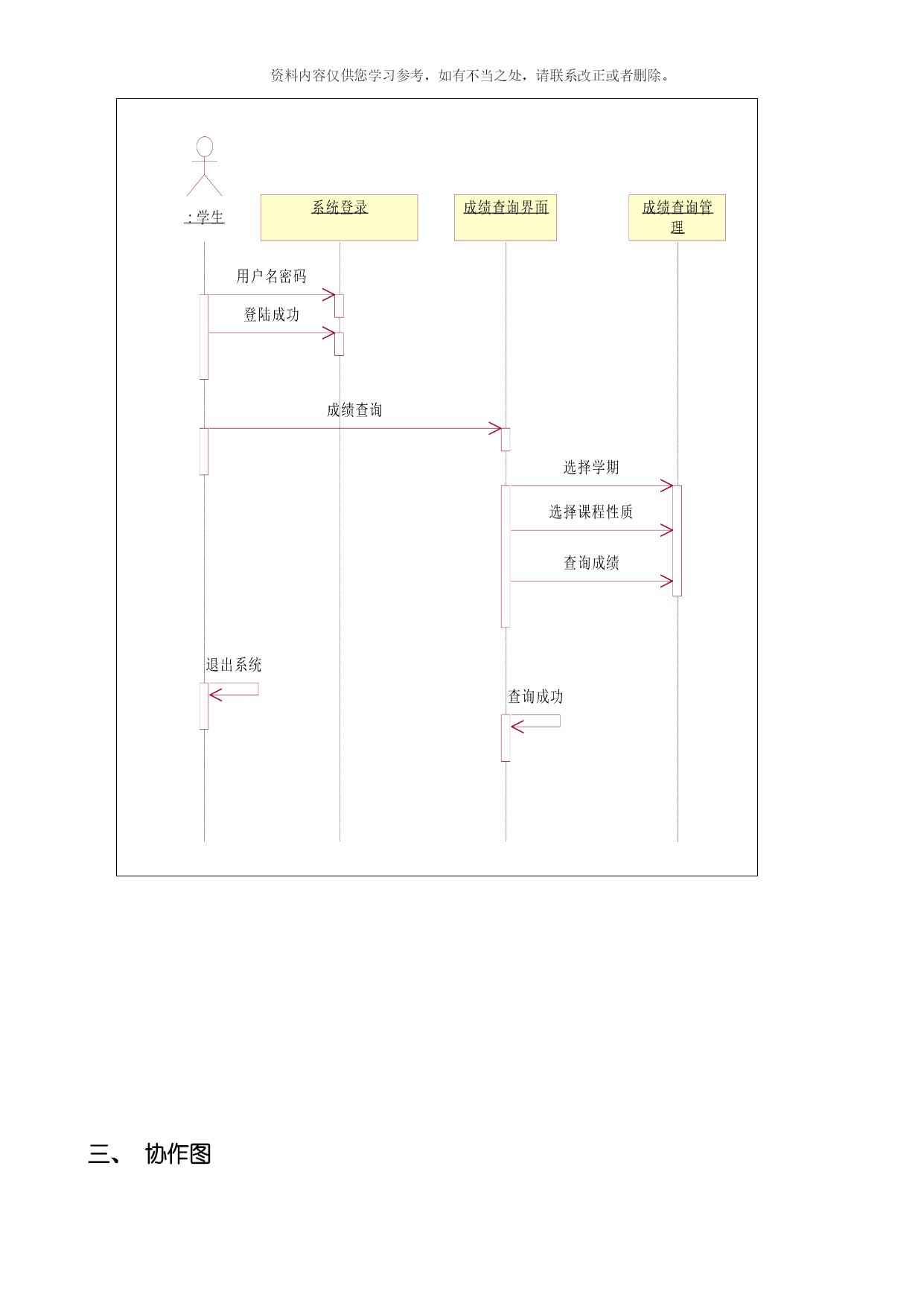

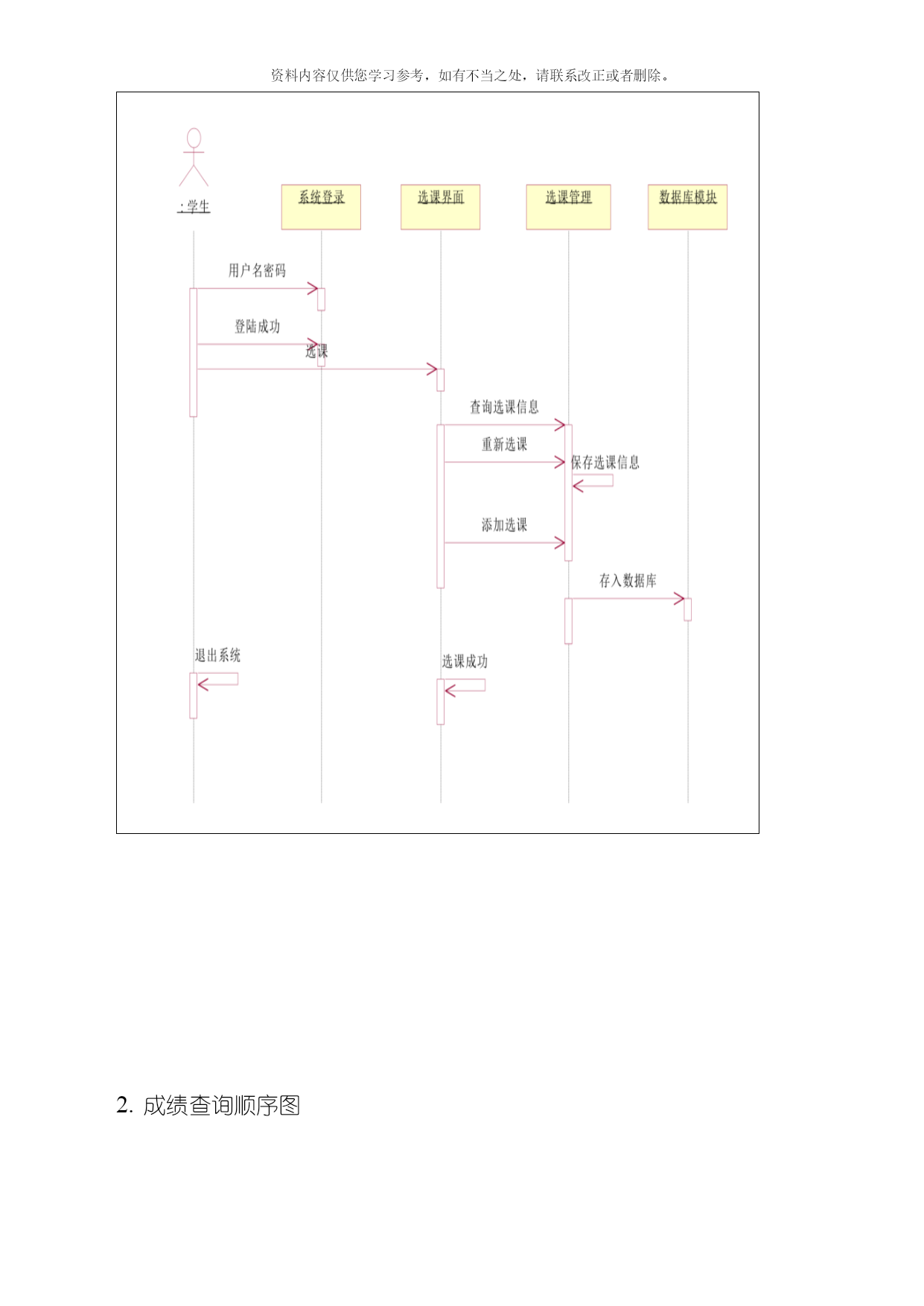

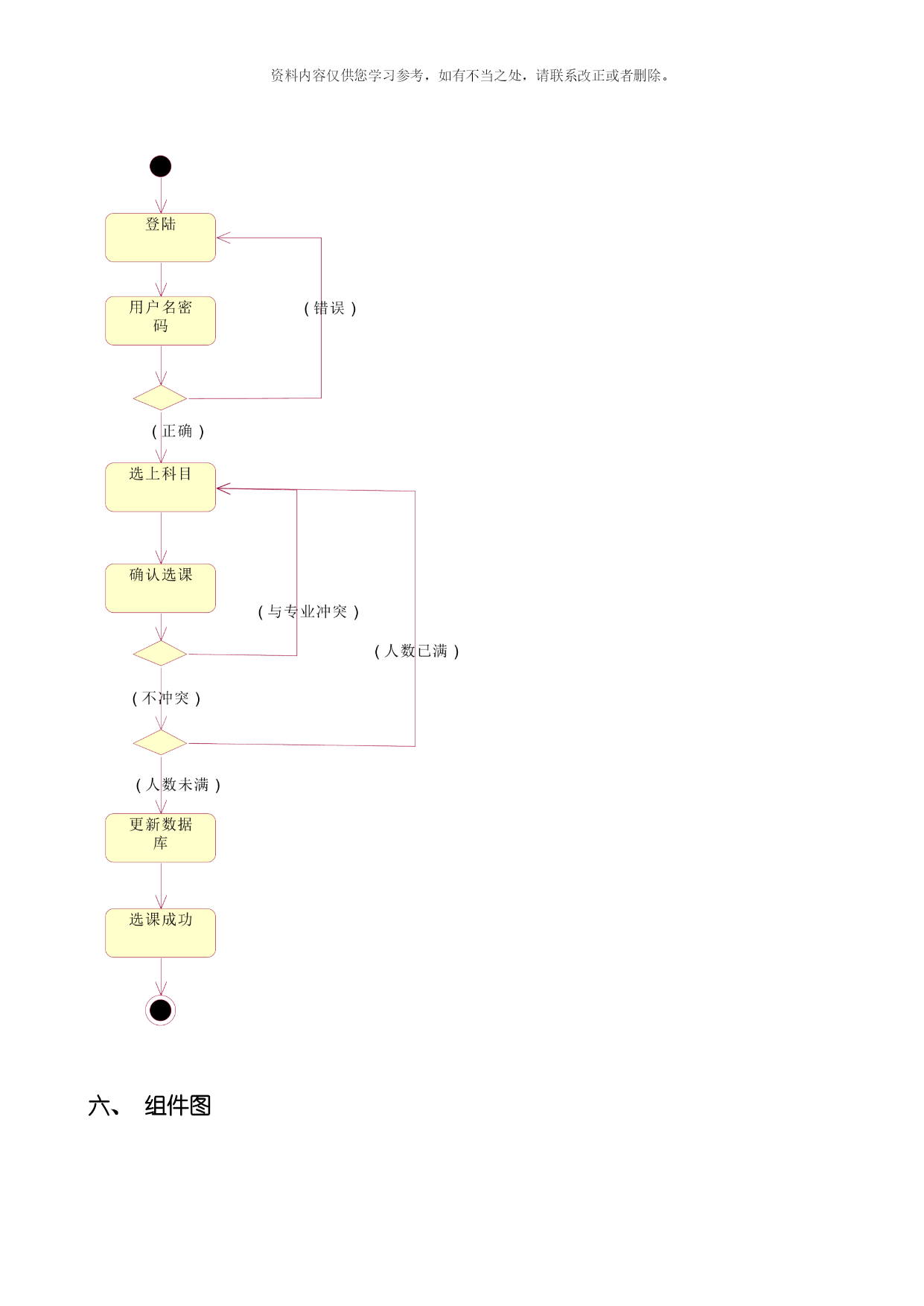

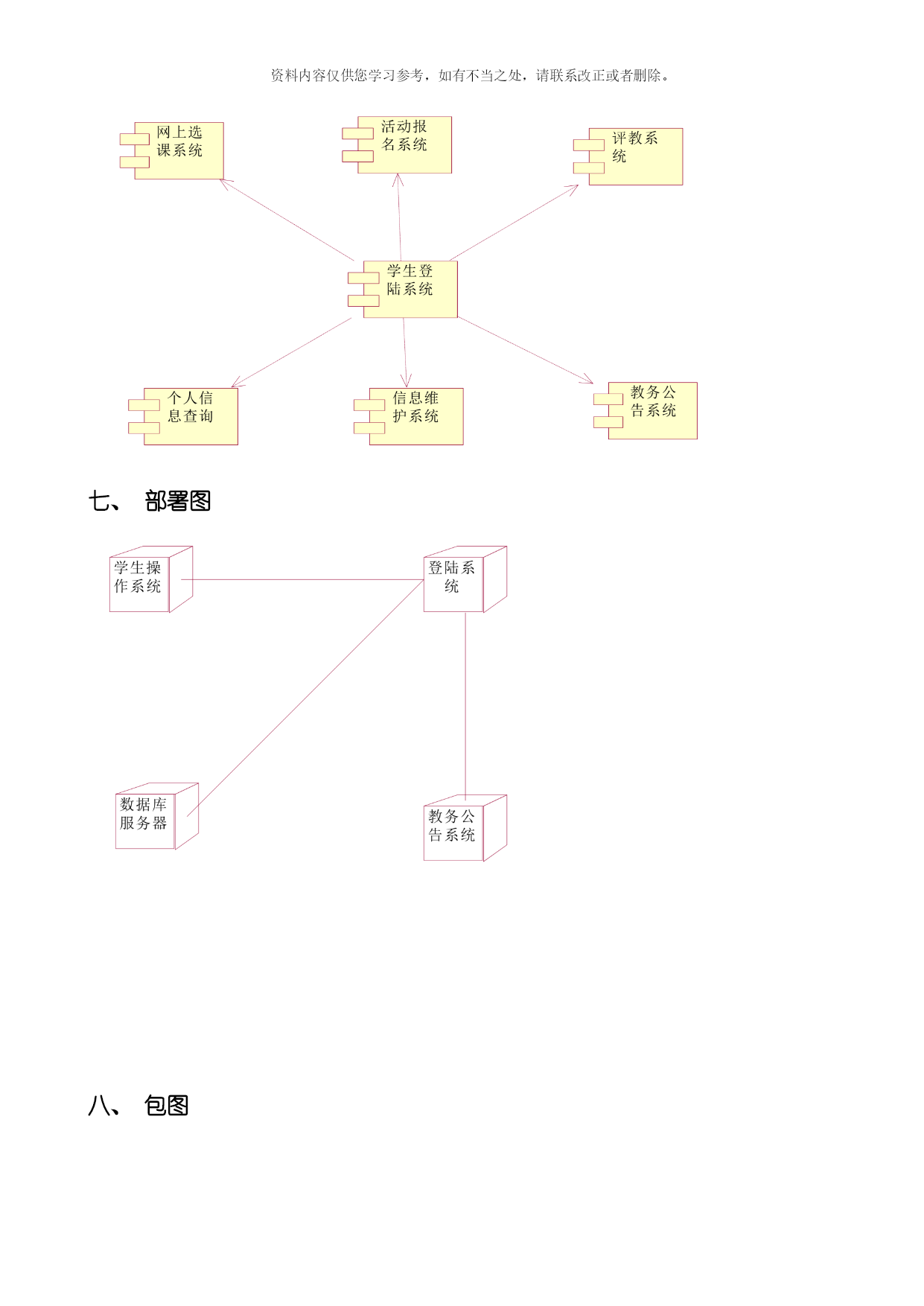

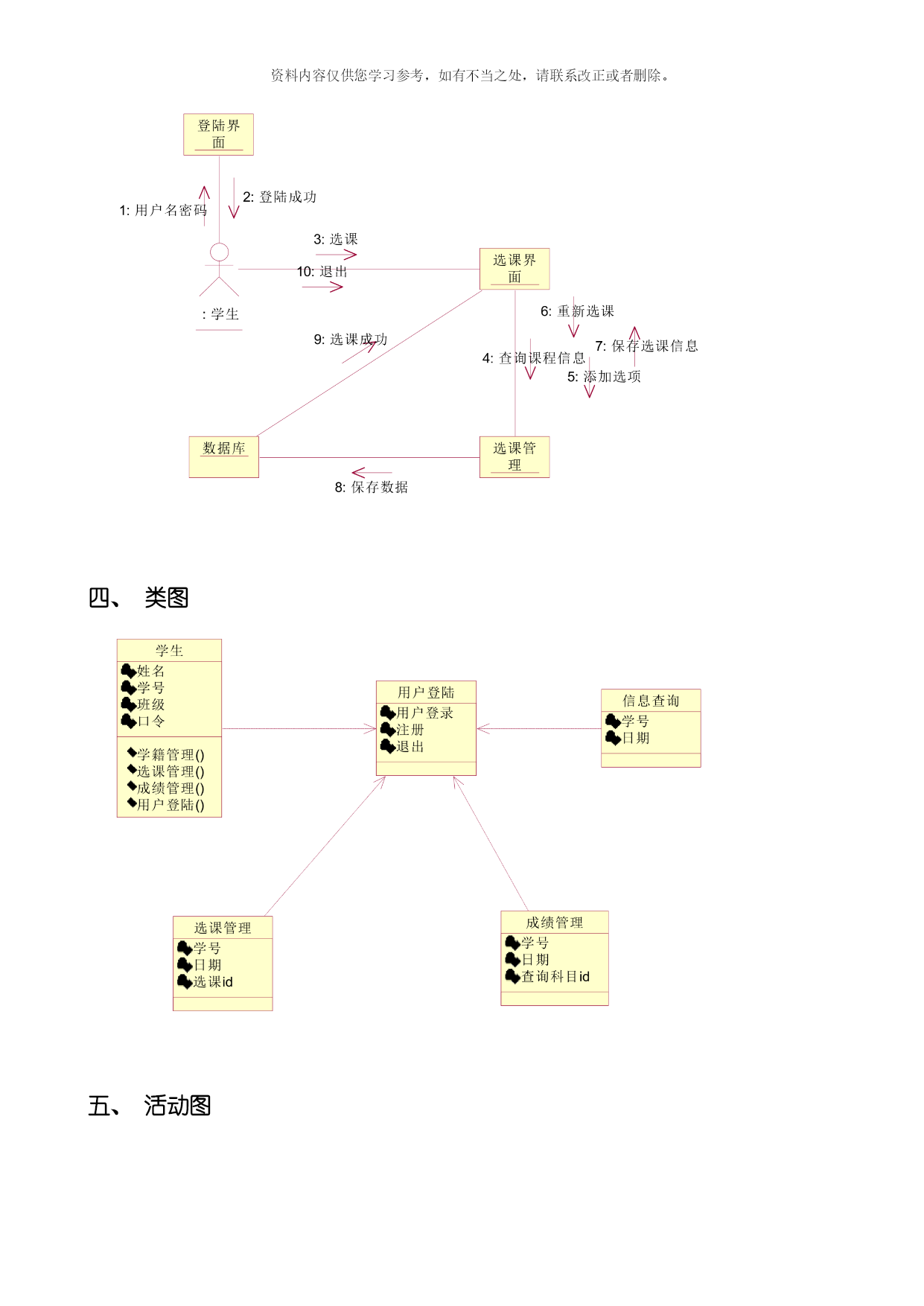

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。软件工程学(UML)课程设计综合实验报告书教务管理系统分析、设计与建模用例图用例名称登陆系统用例描述登陆学生教务系统参与者学生优先级1前置条件无后置条件学生选择安全退出基本操作流程运行教务系统输入用户名、密码验证经过可选操作流程(可能发生的操作流程)退出系统密码或用户名错误被泛化的用例无被包含的用例无被拓展的用例无用例名称网上选课用例描述学生利用教务系统进行网上选课参与者学生优先级1前置条件登陆教务系统后置条件无基本操作流程登陆教务选择要上的课程确定提交可选操作流程(可能发生的操作流程)课程时间冲突课程人数已满学生退选被泛化的用例无被包含的用例选择课程、选择老师、选择上课时间被拓展的用例无二、顺序图选课顺序图成绩查询顺序图三、协作图四、类图五、活动图六、组件图七、部署图八、包图
