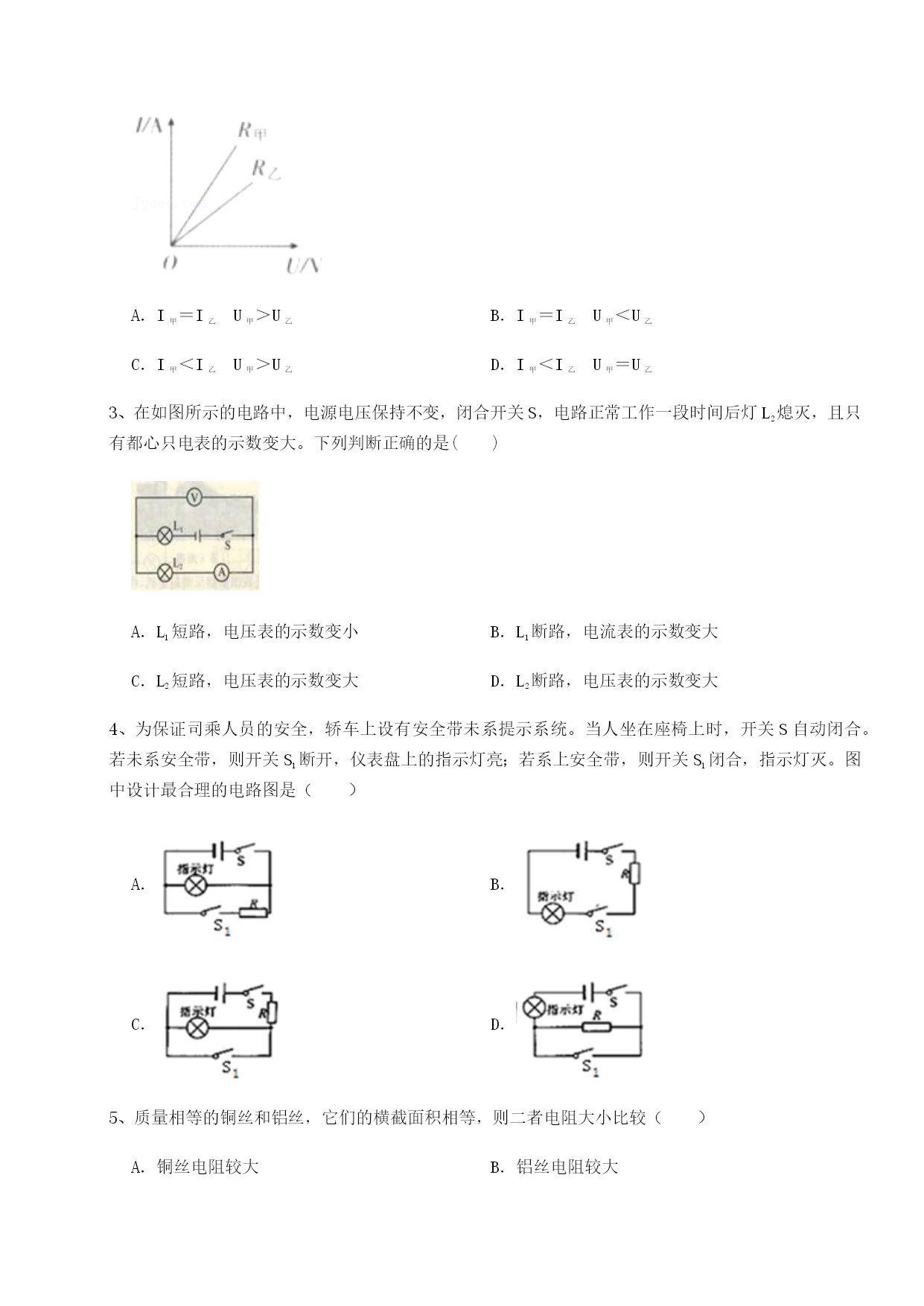

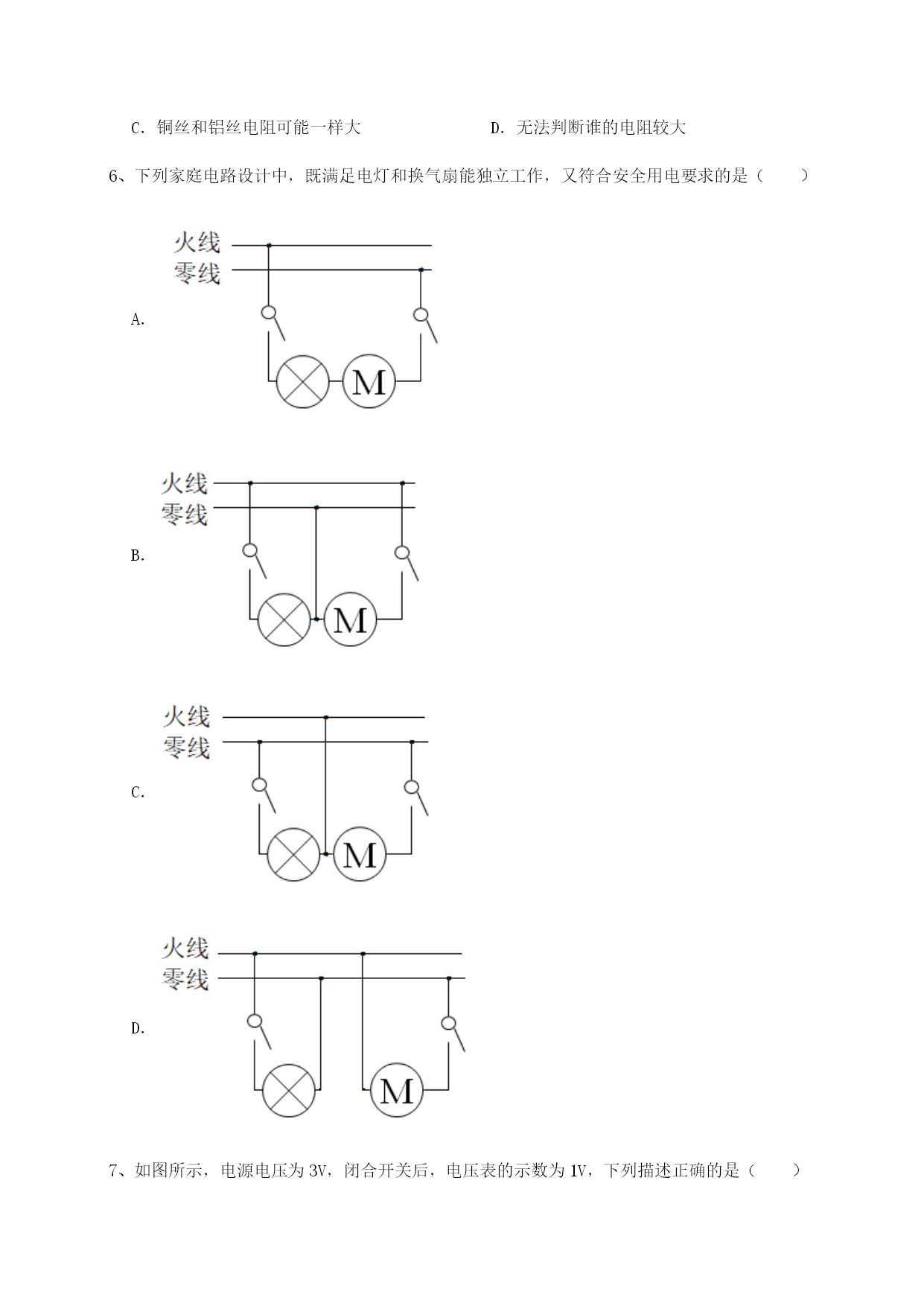

四川泸县四中北师大版物理九年级第十一章简单电路章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（）A．B．C．D．2、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙U甲＞U乙B．I甲＝I乙U甲＜U乙C．I甲＜I乙U甲＞U乙D．I甲＜I乙U甲＝U乙3、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是()A．L1短路，电压表的示数变小B．L1断路，电流表的示数变大C．L2短路，电压表的示数变大D．L2断路，电压表的示数变大4、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（）A．B．C．D．5、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大6、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．7、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V8、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源9、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏10、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、华为自主研发了先进的麒麟990芯片，其制造工艺达到7nm，等于m，“芯片”所用的主要材料是（选填“半导体”或“超导体”），利用该材料制成的二极管具有导电性。2、如图所示电路，电流表A1测量的是通过灯的电流，如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A．3、如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是V.4、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是V，L2两端电压是V。当开关S断开时，电压表的示数为V。5、物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个，汽车油量表（b图）实际上是一只表．登山运动员用的高度计是由经重新标度后改造而成的．6、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为A，通过灯L1的电流为A．7、如图所示电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是联的；当开关S2闭合时，灯L2会被。8、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸
