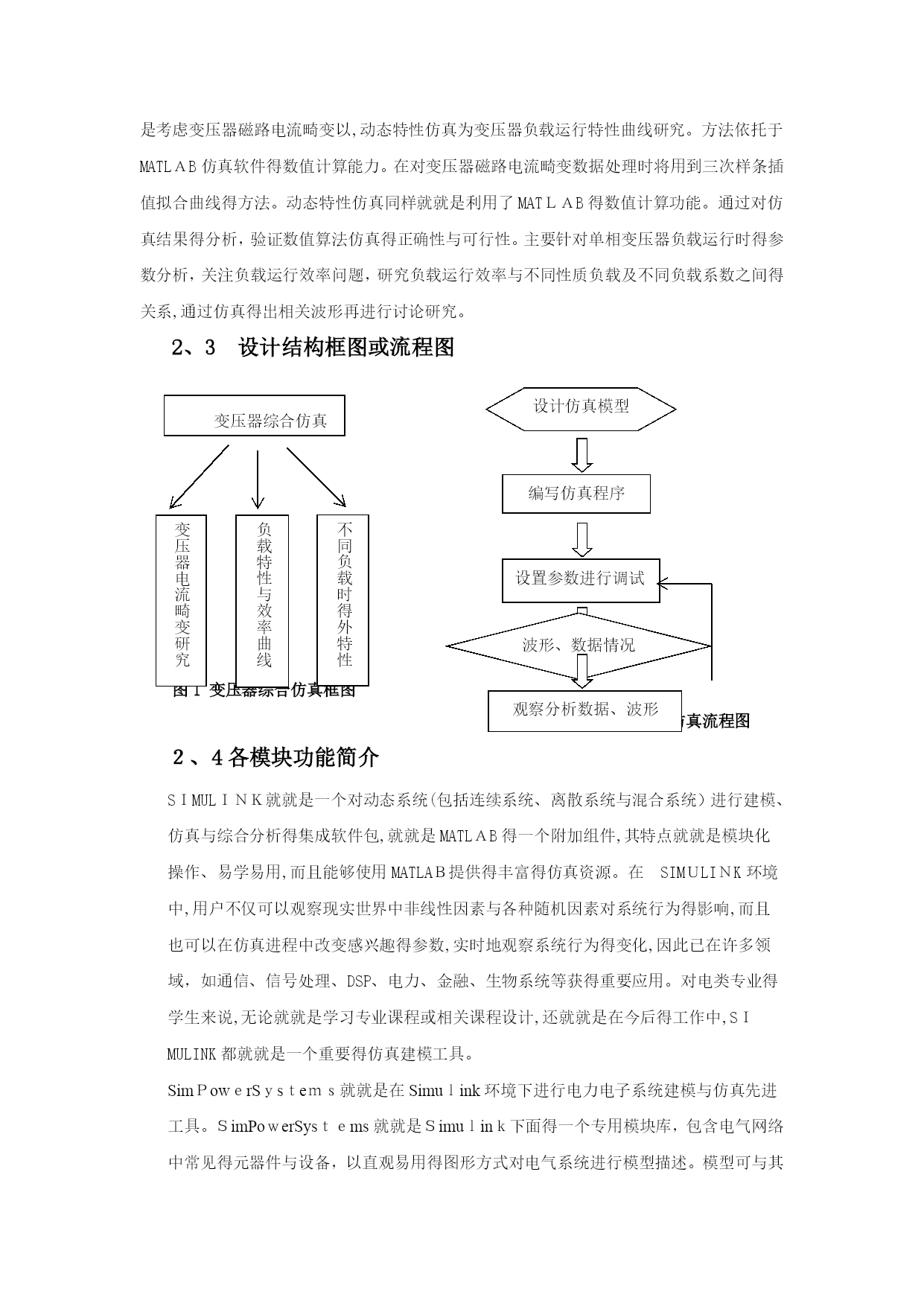

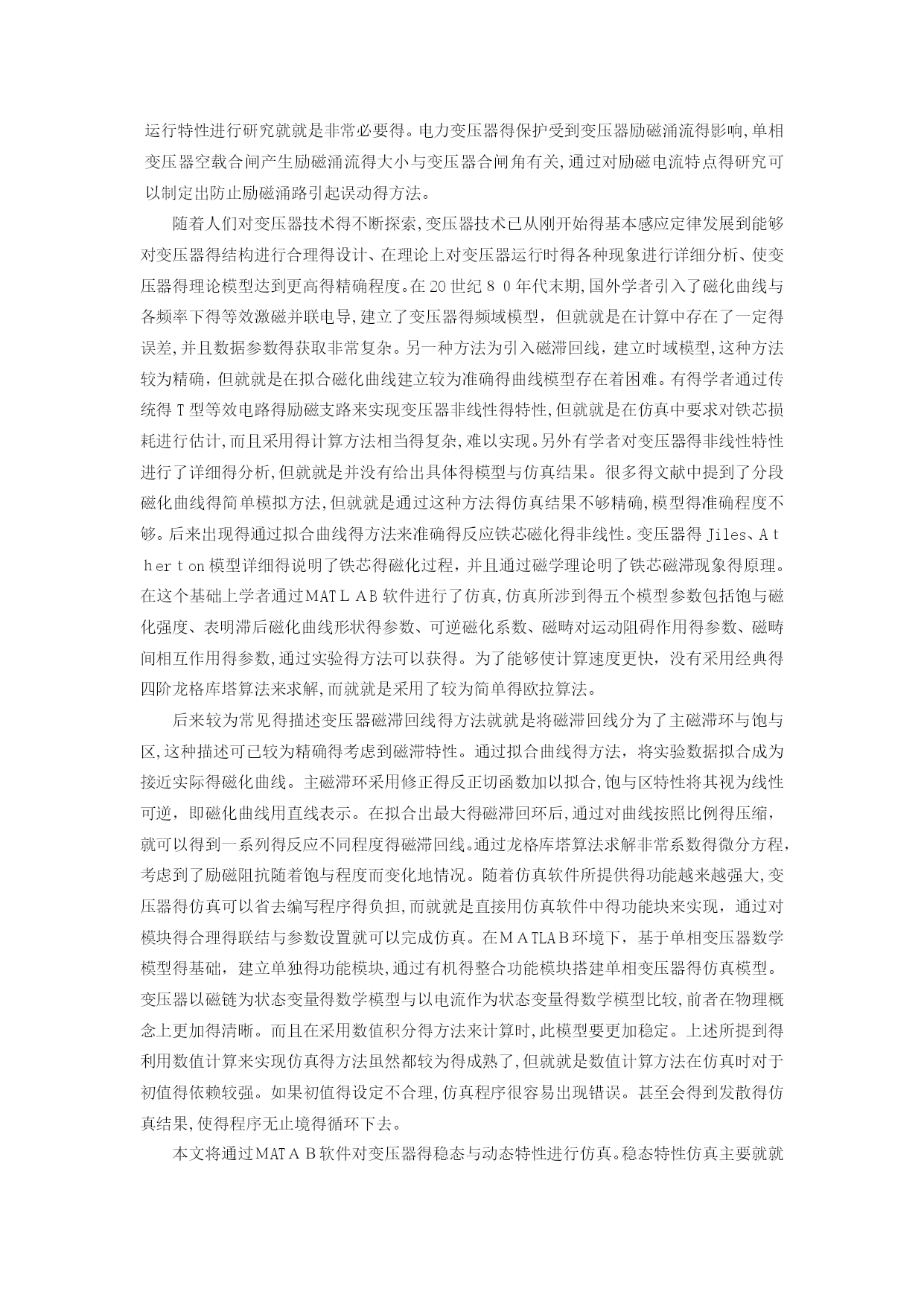

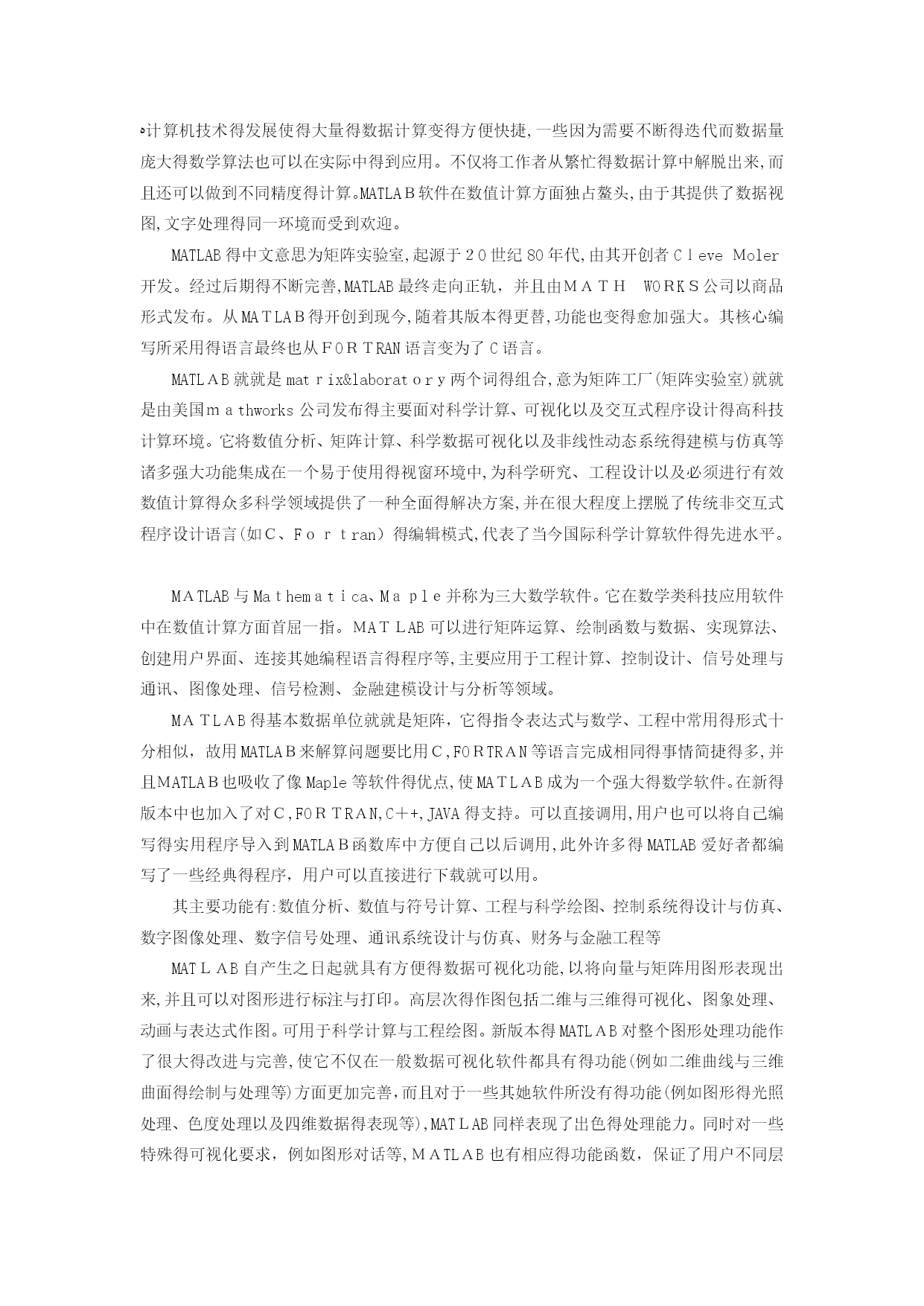

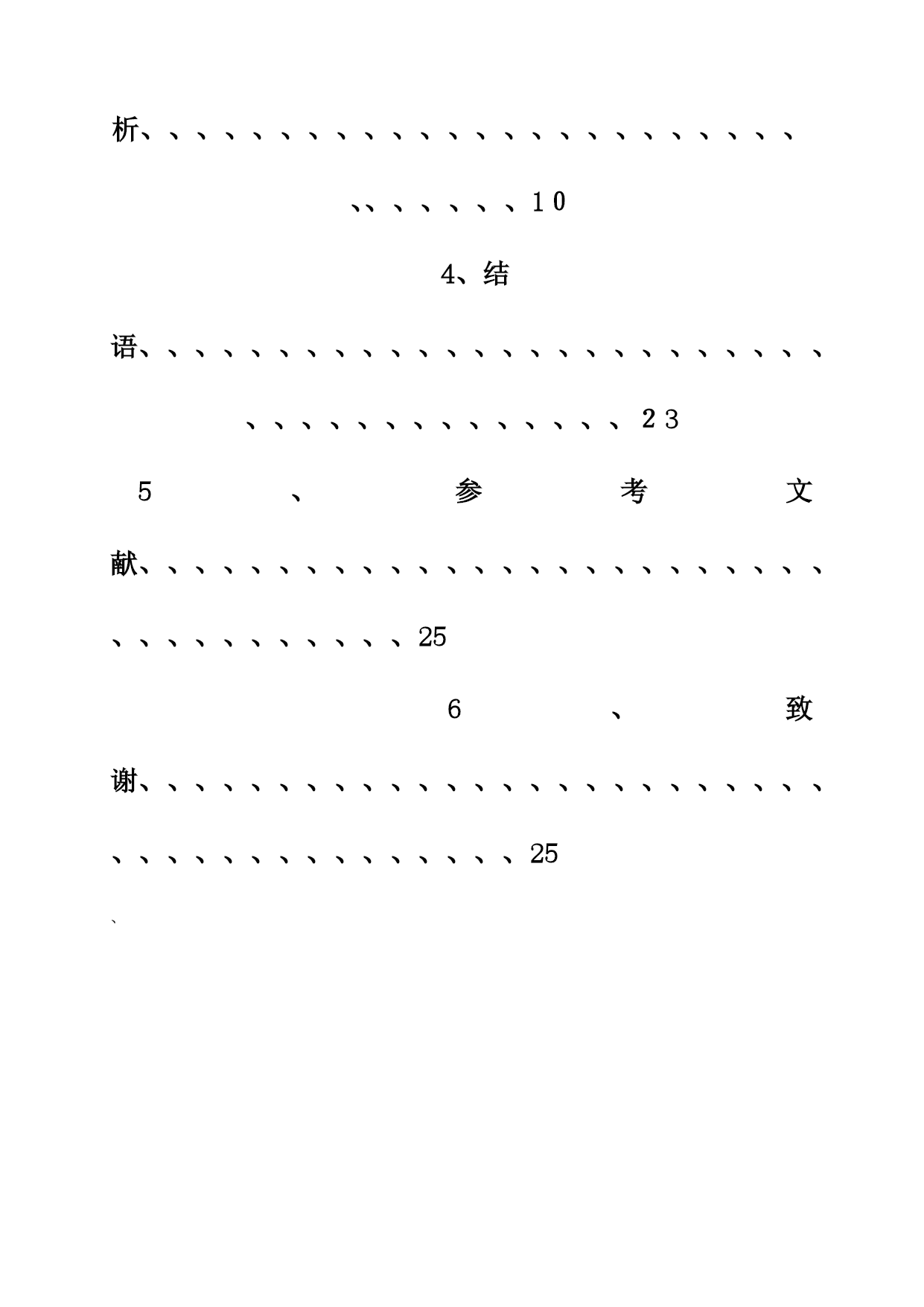

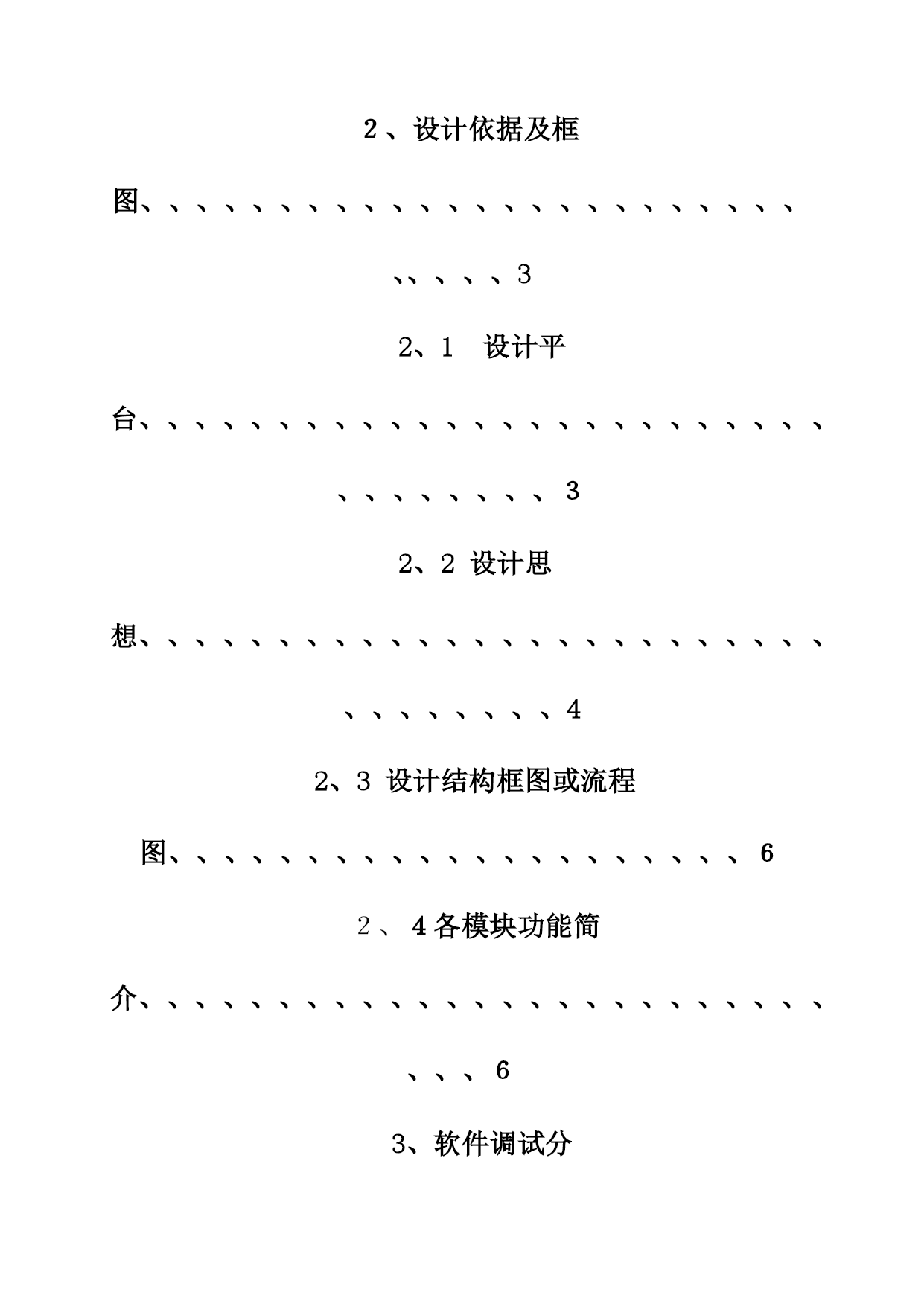

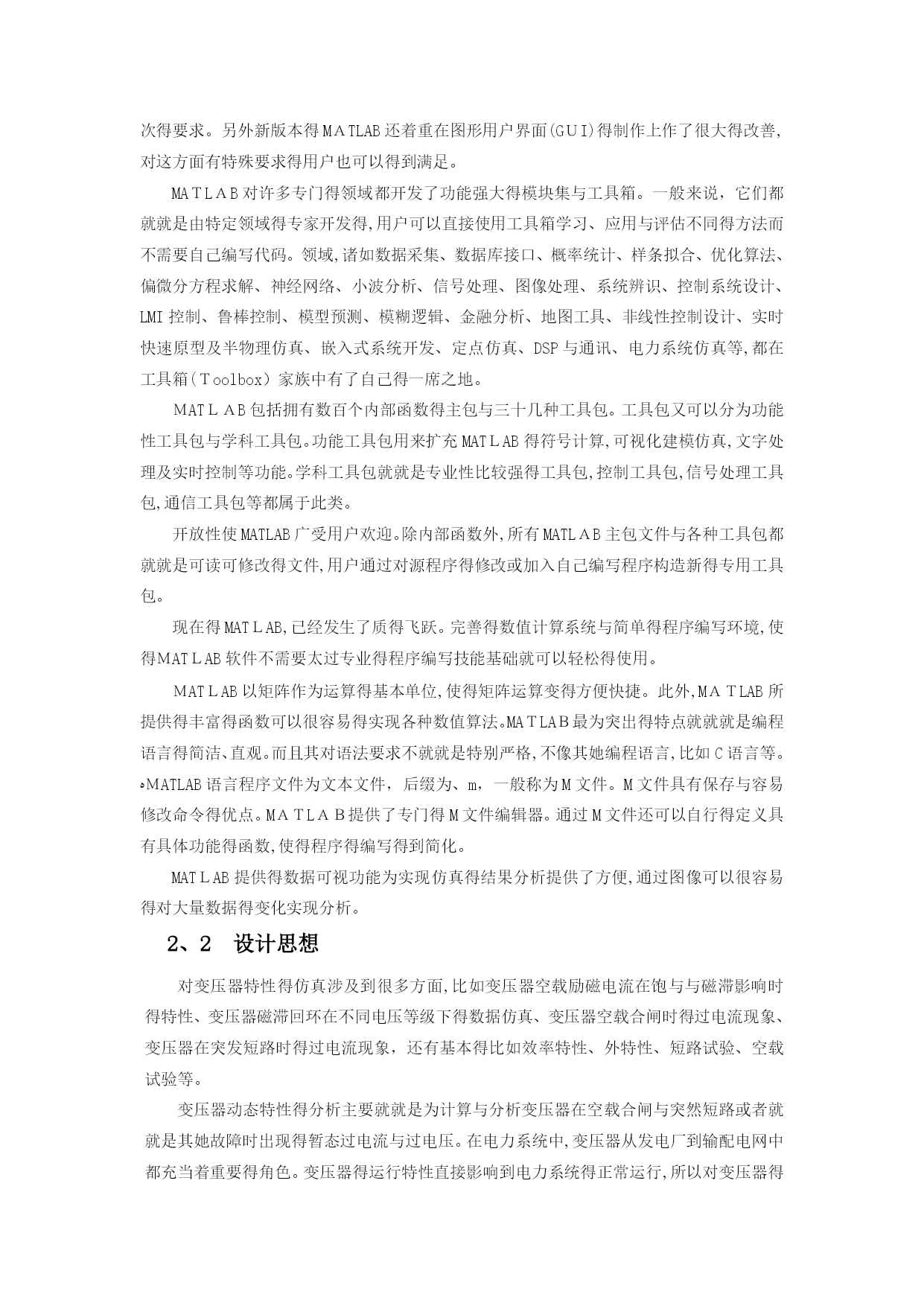

扬州大学专业软件应用综合设计报告水能学院13级电气专业题目变压器综合仿真设计二学生某某某学号1３1５04207指导教师张建华2015年1２月３0日目录设计题目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2正文、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２1、引言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２２、设计依据及框图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、1设计平台、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、３2、2设计思想、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、42、3设计结构框图或流程图、、、、、、、、、、、、、、、、、、、、、６２、４各模块功能简介、、、、、、、、、、、、、、、、、、、、、、、、、、、、６3、软件调试分析、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1０4、结语、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２35、参考文献、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、256、致谢、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、25、变压器综合仿真设计二摘要:随着变压器技术得进步,传统仿真已经受到了很大得限制。并且当下要推动变压器技术得发展,已经不能再依靠传统仿真。因此,对于变压器得计算机仿真技术势在必行。本为通过MATLAB软件，对变压器得运行特性进行了仿真。主要仿真得内容包括:变压器磁路电流畸变以及变压器负载运行特性曲线研究。仿真所用到得方法为数值计算方法,通过插值得方法实现了对曲线得拟合。仿真时,结合实际情况可输入不同参数便于研究。文中给出了各种运行特性得仿真结果图,并且结合理论对其做了简单得分析,验证了仿真方法得准确性与可行性。关键字:变压器;MＡTLAB仿真分析;曲线拟合1引言设随着科学技术进步,电工电子新技术得不断发展，新型电气备不断涌现,人们使用电得频率越来越高，人与电得关系也日益紧密,对于电性能与电气产品得了解,已成为人们必需得生活常识。变压器就就是一种静止得电气设备,它就就是利用电磁感应原理把一种电压得交流电能转变成同频率得另一种电压得交流电能,以满足不同负载得需要。在电力系统中，变压器就就是一个重要得电气设备，它对电能得经济传输,灵活分配与安全使用具有重要得作用,此外,也使人们能够方便地解决输电与用电这一矛盾。由于计算机仿真技术得出现,传统得物理仿真系统逐渐得被计算机仿真系统代替。计算机仿真系统所具有得效率高、精度高、重复性与通用性好、容易改变仿真参数等优点,还可以实现物理仿真无法实现得有危险性得或者就就是成本昂贵得仿真。在我国电力行业发展迅速得今天,变压器得仿真技术不能够再依托于传统得物理仿真系统,而就就是需要能够采用能够促进变压器技术发展得仿真技术。对变压器特性得仿真涉及到很多方面,比如变压器空载励磁电流在饱与与磁滞影响时得特性、变压器磁滞回环在不同电压等级下得数据仿真、变压器空载合闸时得过电流现象、变压器在突发短路时得过电流现象,还有基本得比如效率特性、外特性、短路试验、空载试验等。在学习完本课程后,运用MATLAB相关仿真技术对变压器进行仿真研究，本文得仿真主要以变压器磁路电流畸变以及变压器负载运行特性曲线为主要研究对象，通过结合实际进行曲线拟合、波形分析,得出相应结论。2设计依据及框图２、1设计平台ﻩ计算机技术得发展使得大量得数据计算变得方便快捷,一些因为需要不断得迭代而数据量庞大得数学算法也可以在实际中得到应用。不仅将工作者从繁忙得数据计算中解脱出来,而且还可以做到不同精度得计算。MATLAＢ软件在数值计算方面独占鳌头,由于其提供了数据视图,文字处理得同一环境而受到欢迎。MATLAB得中文意思为矩阵实验室,起源于２0世纪80年代,由其开创者CｌeveＭoler开发。经过后期得不断完善,MATLAB最终走向正轨，并且由ＭＡＴＨWOＲKＳ公司以商品形式发布。从MAＴLAＢ得开创到现今,随着其版本得更替,功能也变得愈加强大。其核心编写所采用得语言最终也从ＦOＲＴRAN语言变为了C语言。MATLＡB就就是matｒix&laboratｏrｙ两个词得组合,意为矩阵工厂(矩阵实验室)就就是由美国ｍａthworks公司发布得主要面对科学计算、可视化以及交互式程序设计得高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统得建模与仿真等诸多强大功能集成在一个易于使用得视窗环境中,为科学研究、工程设计以及必须进行有效数值计算得众多科学领域
