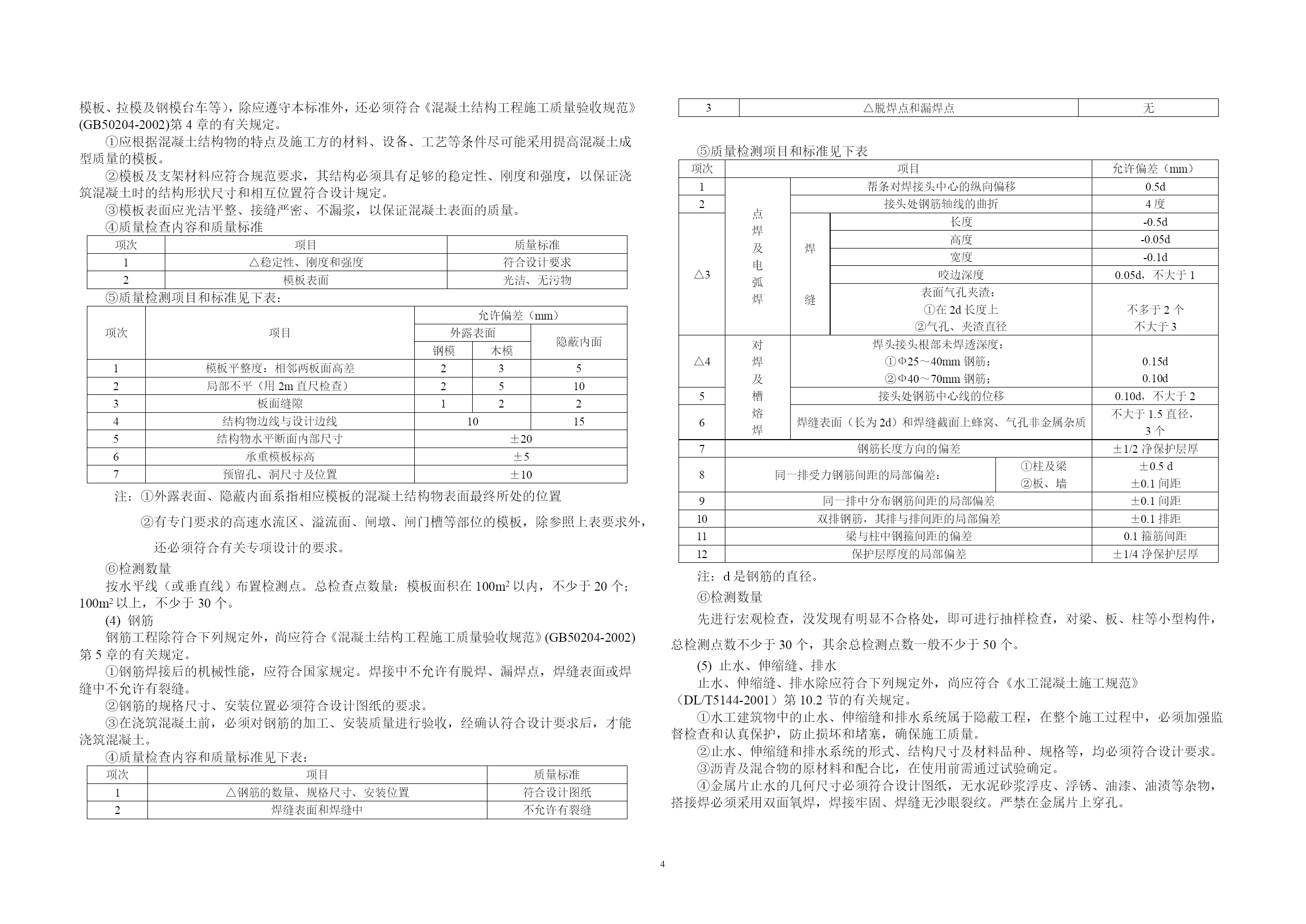

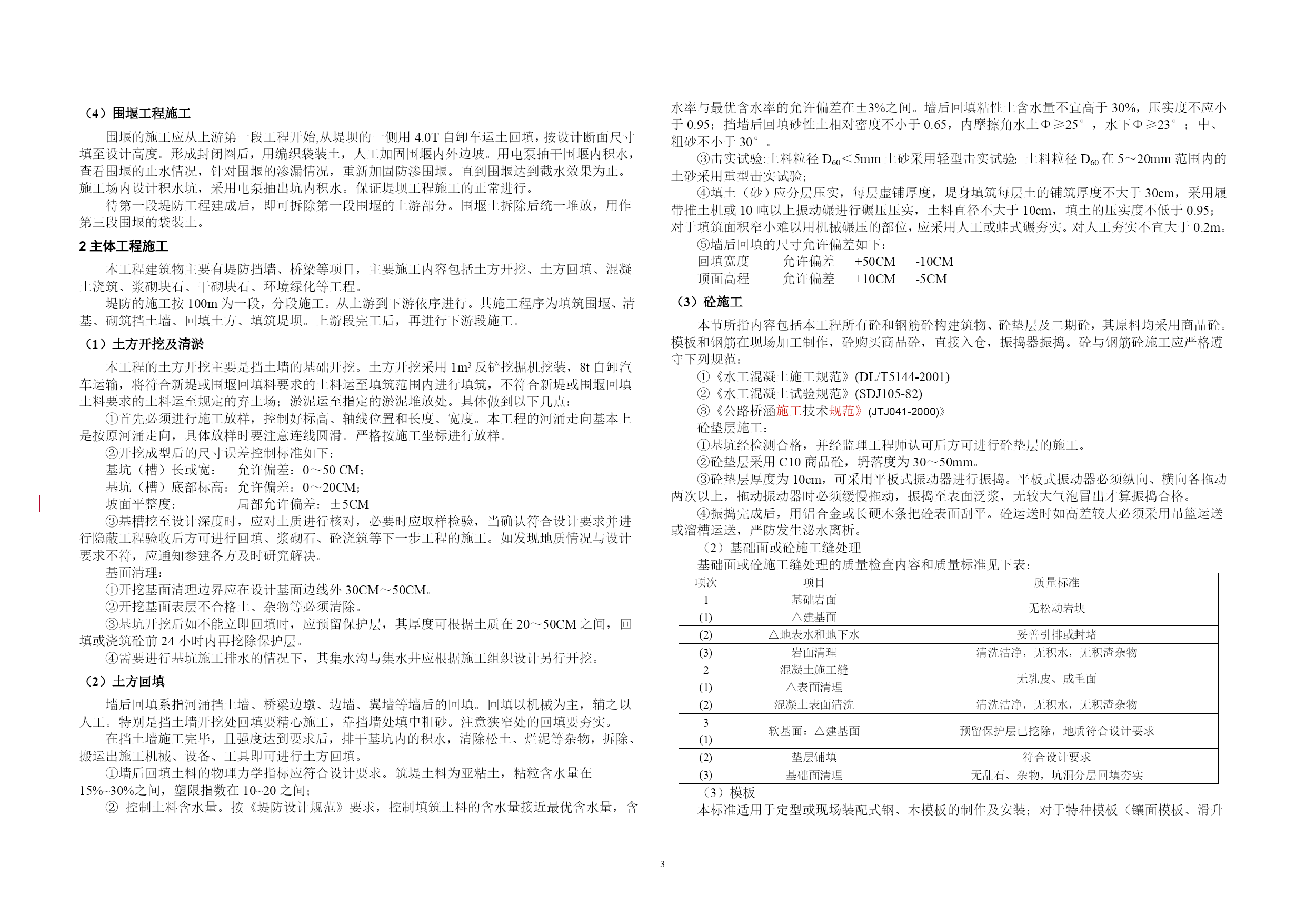

东塱涌整治工程施工图设计总说明（二期）一基本情况东塱涌整治工程位于荔湾区东沙街，东塱涌东与后航道相交，西与花地河相汇。东塱涌集雨面积2.018km2，河流总长3.665km。本期工程主要任务有东塱涌整治1152米；4座交通便桥；1处箱涵；10座排污涵管，11座地面排水管。详见《工程特性表》。表1-1工程主要特性表序号名称单位数量备注1水文气象1.124小时设计点暴雨量㎜233.481.2多年平均降雨量㎜1675.52堤防工程2.1集雨面积Km21.482.2河涌长度Km3.6652.3设计洪水位m1.58珠基高程（P=5%）2.4景观水位m0.7珠基高程2.5本期整治长度m11522.6堤防型式复式断面2.7排污涵管数（座X长）m10X112.8地面排水管（座X长）m11X112.9绿化面积㎡113453桥梁工程3.1数量座43.2设计荷载汽-103.3单跨长m83.4总跨长m323.5桥宽m9.163.6桥面高程m2.913.7上部结构形式1X8简支预制空心板3.8下部结构形式薄壁式承台4占地与拆迁4.1工程永久占地亩50.134.2拆迁面积㎡4176.225施工工期月8二工程等级及洪水标准根据《水利水电工程等级划分及洪水标准》（SL252—2000）、《防洪标准》（GB50201—94）、《堤防工程设计规范》（GB50286—98），东塱涌整治工程防洪标准为20年一遇，工程等别为Ⅳ等，主要建筑物级别为4级，次要建筑物及临时建筑物为5级。据《堤防工程设计规范》（GB50286—98），堤防工程上的闸、涵、等建筑物的防洪标准不应低于堤防工程的防洪标准，并应留有适当的安全裕度，其防洪标准亦为20年一遇。因此，东塱涌的堤防工程为Ⅳ等工程、主要建筑物箱涵、交叉建筑物等均为4级建筑物，次要建筑物和临时建筑物为5级建筑物。本工程所在地区地震设防烈度Ⅶ度。根据《水工建筑物抗震设计规范》SL203-97规定4、5级建筑物在场地基本烈度≥7度时，按丁类设防。因此，本工程的堤防工程及交通便桥按丁类设防。本工程设计洪峰流量（P=5%）19.36m3/s；按P=20%计算，设计导流流量为5.7m3/s；由于工程定在枯水期（10月~4月）施工，因此，其导流流量应按枯水期流量计算，但由于东塱涌没有实测流量资料，经实地查看和走访当地群众，该河流枯水期流量小于计算流量，因此，取导流量为5.7m3/s安全的。设计洪水位（P=5%）1.58米。设计景观水位为0.7米。三施工方法、技术指标、质量要求及注意事项1施工导流（1）导流标准本工程建筑物为4级，相应临时性导流建筑物为5级。根据《水利水电工程施工组织设计规范》（SDJ338—89）的规定，选定本工程围堰设计洪水标准为5年一遇，设计流量为5.7m3/s。为节省施工临时工程费用和保证工程施工质量，工程施工期安排在10～3月枯水时段内进行。（2）导流方式①桥梁、堤防导流方式桥梁、堤防导流方式均采用分段横向围堰两向导流的施工方法。堤防每80~100m设置两道横向围堰，以形成封闭区域。涌水向两边流出。当施工完成后，挖除一边围堰。桥梁在桥的上下游围堰，形成封闭的施工区。亦可分左右岸施工，上下游与中间形成围堰。与堤防协调一致，保证导流相通。围堰横断面为梯形。底宽为4m。边坡m=1.0。（3）导流围堰设计东塱涌河涌整治工程与桥梁工程导流建筑物均采用临时围堰。根据导流设计流量，拟定河涌整治工程施工围堰高1.7m，堰顶宽1m，内外边坡均为1:1，围堰用开挖弃土堆砌而成，内外边坡以编织土袋保护，迎水侧底部与边坡铺设防渗土工布一层，并妥善处理好接缝的搭接与粘接。防止水流冲刷围堰。（4）围堰工程施工围堰的施工应从上游第一段工程开始,从堤坝的一侧用4.0T自卸车运土回填，按设计断面尺寸填至设计高度。形成封闭圈后，用编织袋装土，人工加固围堰内外边坡。用电泵抽干围堰内积水，查看围堰的止水情况，针对围堰的渗漏情况，重新加固防渗围堰。直到围堰达到截水效果为止。施工场内设计积水坑，采用电泵抽出坑内积水。保证堤坝工程施工的正常进行。待第一段堤防工程建成后，即可拆除第一段围堰的上游部分。围堰土拆除后统一堆放，用作第三段围堰的袋装土。2主体工程施工本工程建筑物主要有堤防挡墙、桥梁等项目，主要施工内容包括土方开挖、土方回填、混凝土浇筑、浆砌块石、干砌块石、环境绿化等工程。堤防的施工按100m为一段，分段施工。从上游到下游依序进行。其施工程序为填筑围堰、清基、砌筑挡土墙、回填土方、填筑堤坝。上游段完工后，再进行下游段施工。（1）土方开挖及清淤本工程的土方开挖主要是挡土墙的基础开挖。土方开挖采用1m3反铲挖掘机挖装，8t自卸汽车运输，将符合新堤或围堰回填料要求的土料运至填筑范围内进行填筑，
