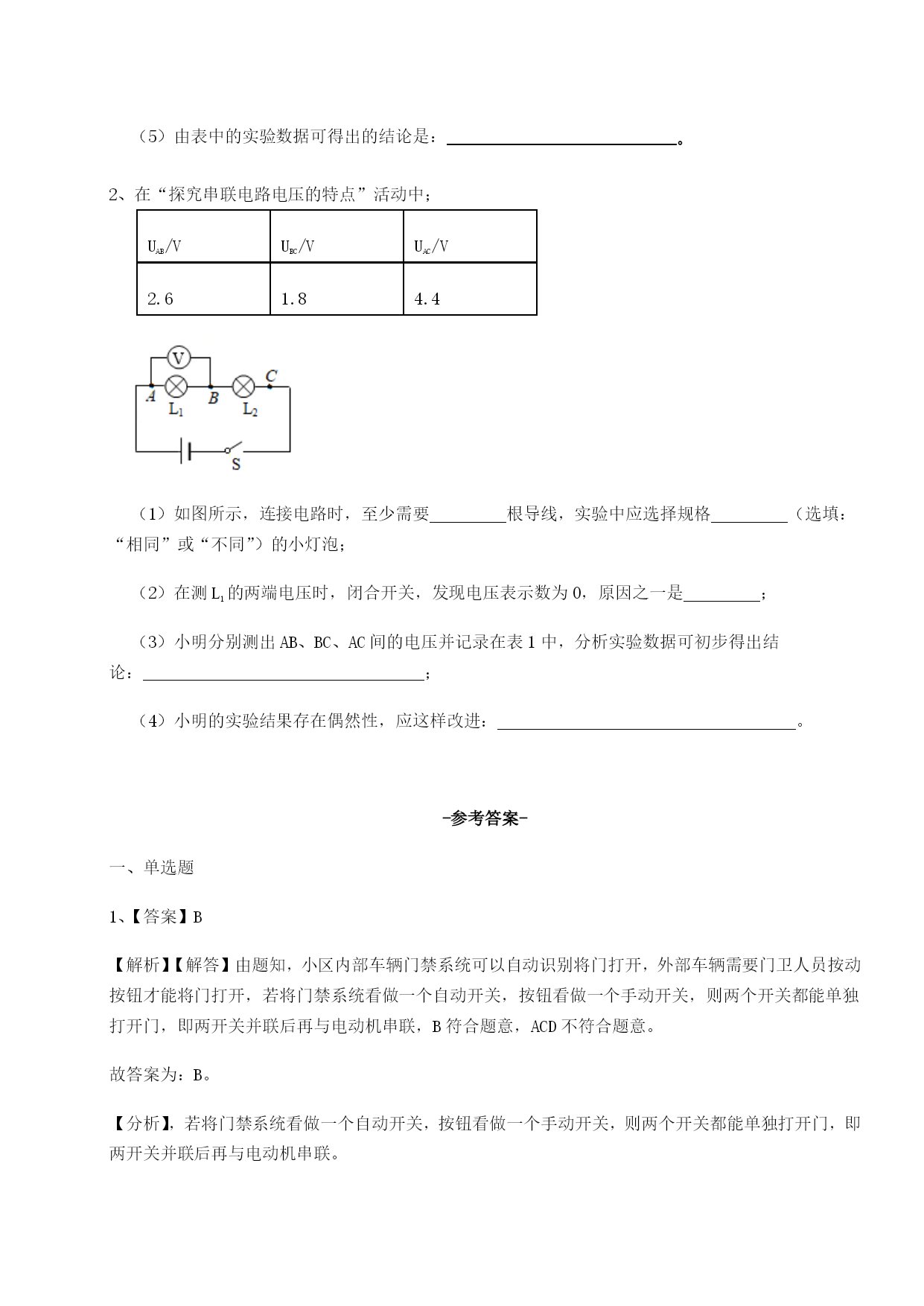

重庆市江津田家炳中学北师大版物理九年级第十一章简单电路同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（）A．B．C．D．2、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．3、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S34、如图所示，开关闭合后，三盏灯属于并联的是（）A．B．C．D．5、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（）A．电子由A到B，电流由B到AB．电子由A到B，电流由A到BC．电子由B到A，电流由B到AD．电子由B到A，电流由A到B6、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电7、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．8、如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．9、下列说法中正确的是（）A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱10、小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（）A．①④B．②④C．③②D．④②第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图甲所示电路中，当闭合开关后，两个电流表的指针均为图乙所示L1和L2的电流分别为A和A。2、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。3、如图所示为电阻甲和乙的U-I图像，若将电阻甲、乙串联接入某电源两端。闭合开关后，当通过电阻乙的电流为0.2A时，电阻甲和乙两端的总电压是V。4、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．5、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大来增大轮与闸之间的摩擦力。6、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。7、用一根细线将轻质的泡沫小球悬挂起来，然后用毛皮摩擦过的橡胶棒靠近泡沫小球时，出现的情景如图所示。根据所学的物理知识可判断泡沫小球的带电情况是：。8、如图所示，某品牌手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是（选填“串联”或“并联”）；用移动电源为手机充电过程中是电能转化为能。9、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是V，L2两端电压是V。当开关S断开时，电压表的示数为V。10、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和
