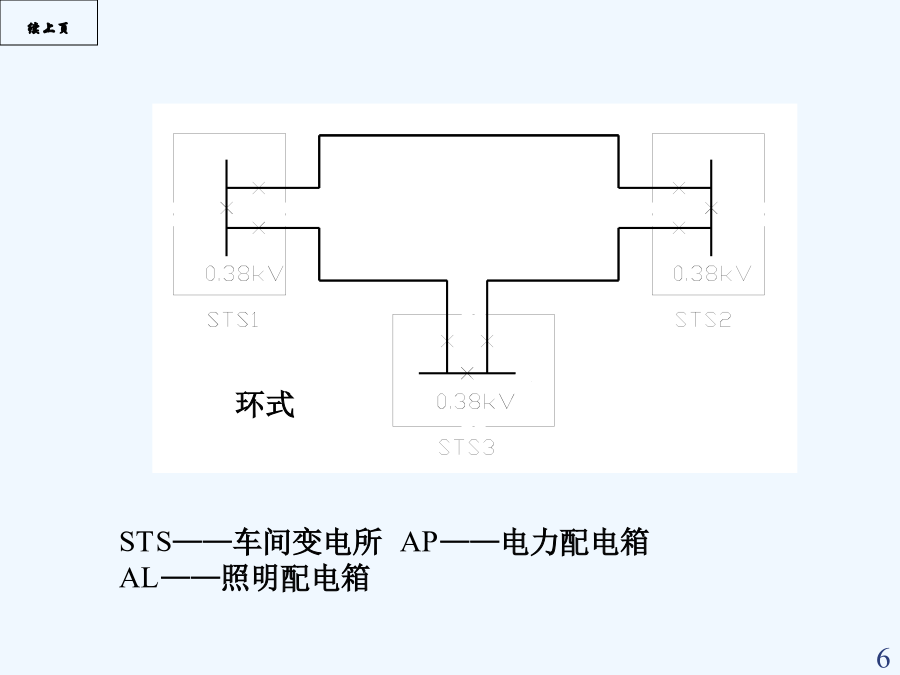

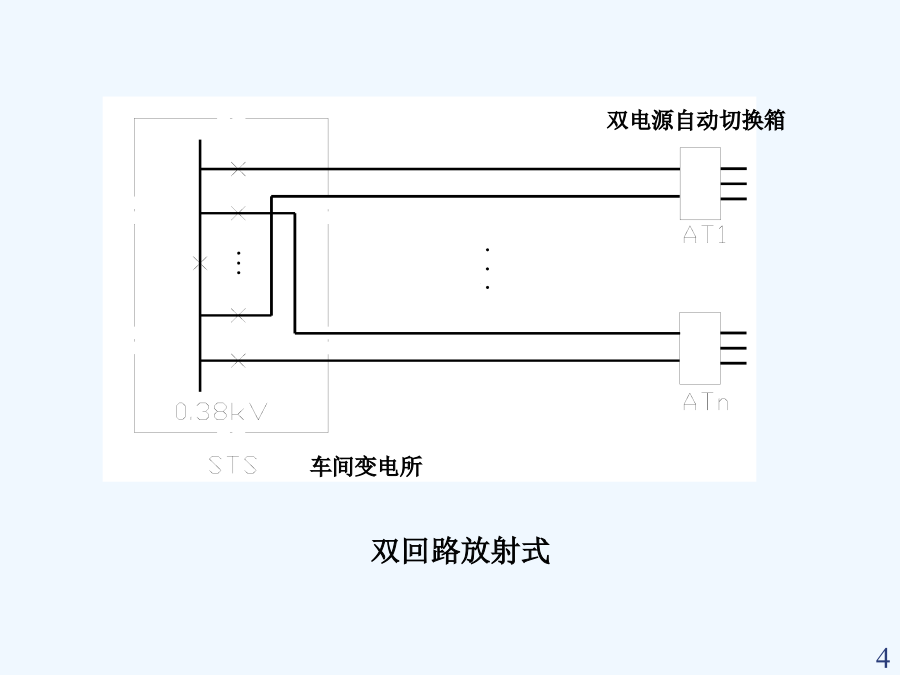

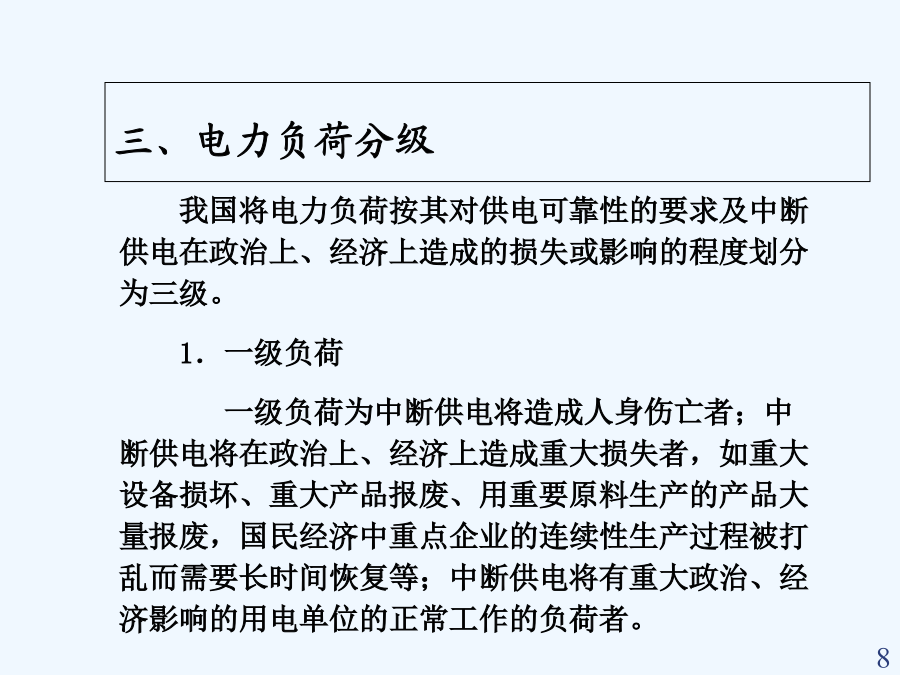

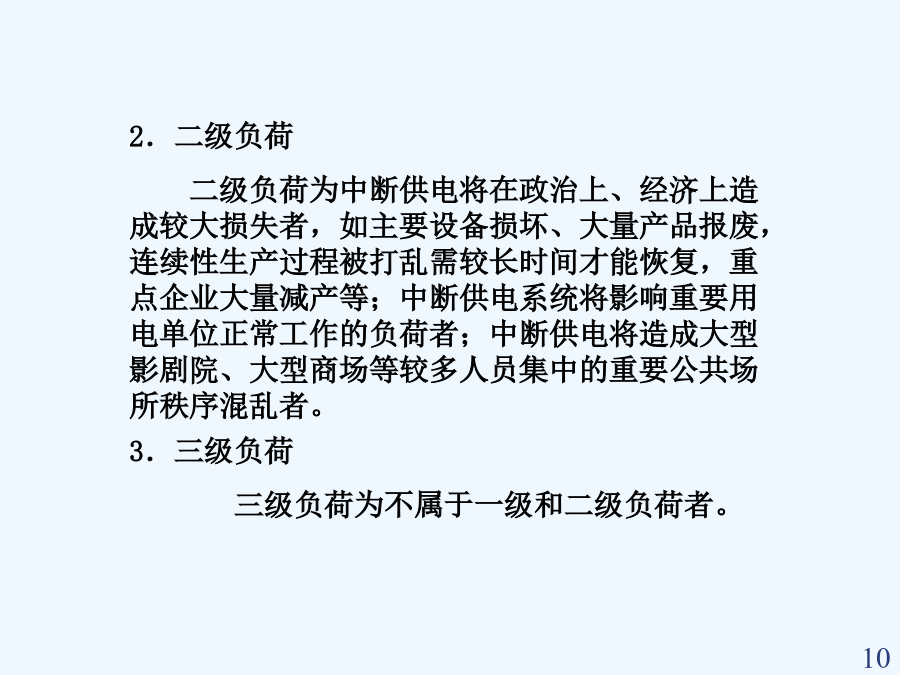

2.1供配电系统概述2.2变配电所主接线图2.3变配电系统二次回路线路图2.4电气竖井内配线2.5变电所工程实例一、电力系统简介低压配电系统车间变电所续上页续上页二、供电电压等级三、电力负荷分级大家有疑问的，可以询问和交流2．二级负荷二级负荷为中断供电将在政治上、经济上造成较大损失者，如主要设备损坏、大量产品报废，连续性生产过程被打乱需较长时间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位正常工作的负荷者；中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者。一、常用配电装置10kV中置式真空断路器手车柜2.低压配电柜GGD型固定式开关柜实物图片15变电所识图二、变配电所主接线图图b两路电源一用一备单母线分段接线图1.定义：反映变配电系统中二次设备的继电保护、电气测量、信号报警、控制机操作等系统的工作原理的图纸。2.分类：集中表示法：展开表示法：定时限过电流保护装置的接线图定时限过电流保护装置的接线图24（1）了解线路图作用、熟悉图形和文字符号。（2）触点原始状态绘出，看图时选择某一个状态（工作状态）。（3）分析线路中各元件动作顺序：从上到下、从左到右。（4）先基本，后综合；先简单，后复杂；先主电路，再控制、信号等电路二次回路安装接线图是制造厂加工屏台和现场设备安装、接线、测试、维护、故障处理必不可少的图纸，也是试验、验收的主要参考图纸。二次回路安装接线图主要包括屏面布置图，端子排图和屏后接线图。屏面布置图是生产、安装过程的参考依据。屏面布置图中设备的相对位置应与屏上设备的实际位置一致，在屏面布置图中应标定屏面安装设备的中心位置尺寸。一般布置屏顶安装控制信号电源及母线；屏后两侧安装端子排和FU；屏上方安装少量的电阻、信号灯、光字牌、按钮、控制开关等。屏内与屏外各安装设备之间连接的转换回路。接线端子是二次接线中专用来接线的配件，若干个不同类型的接线端子组合在一起就构成端子排，端子排通常垂直布置在屏后两侧。293031端子排安装应符合下列要求：（1）端子排应无损坏，固定牢固，绝缘良好。（2）端子应有序号，端子排应便于更换且接线方便，离地高度大于350mm（3）回路电压超过400V，端子板应有足够的绝缘并涂以红色标志。（4）强、弱电端子宜分开布置，当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。端子排安装应符合下列要求：（5）正负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。（6）电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。（7）潮湿环境宜采用防潮端子。（8）不应使用小端子配大截面导线。（9）最后预留2-5个备用端子。屏后接线图是以屏面布置图为基础,并以原理图为依据而绘制的接线图.它标明屏上各个设备引出端子之间的连接情况,以及设备与端子排之间的连接情况.它是制造厂生产屏的过程中配线的依据,也是施工和运行的重要参考图纸361.二次回路接线应符合下列要求：(1)按图施工，接线正确。(2)导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。(3)盘、柜内的导线不应有接头，导线芯线应无损伤。(4)电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰不易脱色。(5)配线应整齐、清晰、美观，导线绝缘应良好，无损伤。作用：用于连接不同地方的二次设备。复杂系统中材料：控制电缆、多芯、>1.5mm2内容：电缆沟、预埋管线、电缆槽、走向、排列例p59导线单层分列法导线扇形分列(a)单层(b)双层导线和端子连接(a)导线末端弯曲(b)导线末端固定1—导线；2，7—螺钉；3，5—螺帽；4—垫圈；6—继电器；8—金属板2.4电气竖井内配线4344变配电工程施工程序变配电工程施工程序2.3常用一次设备的安装一、配电柜安装工艺（1）高压柜基础型钢安装施工要点：(1)调直--除锈--刷防锈底漆(2)预制或现场组装。按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水准仪及水平尺找平，校正。可采用垫片，但垫片最多不超过三片，焊后清理，打磨，补刷防锈漆。（3）二次灌浆：缝隙填水泥砂浆。（4）将接地扁钢引入并与基础型钢两端焊牢。焊缝长度为接地扁钢宽度的2倍。（2)配电柜的搬运与检查（2)配电柜的搬运与检查（2)配电柜的搬运与检查（2)配电柜的搬运与检查力矩扳手（3)高压配电柜的安装5.柜安装(1)安装应按施工图纸布置，事先编设备号、位号，按顺序将柜安放到基础型钢上。(2)单独柜只找正面板与侧面的垂直度。成列柜顺序就位后先找正两端的，然后挂小线逐台找正，以柜(屏、台)面为准。找正时采用0.5mm铁片调整，每处垫片最多不超过三片。(3)按柜底
